Van Chặn D100: Giải Pháp Kiểm Soát Lưu Lượng Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống quy mô lớn, việc duy trì sự ổn định của dòng lưu chất là ưu tiên hàng đầu của mọi kỹ sư vận hành. Van chặn đóng vai trò như một "chốt chặn" chiến lược, đảm bảo khả năng đóng ngắt dòng chảy linh hoạt cho các khu công nghiệp, nhà máy xử lý nước và mạng lưới PCCC hiện đại. Với kích thước danh nghĩa phù hợp, thiết bị này giúp kiểm soát lưu lượng hiệu quả, đồng thời bảo vệ toàn bộ cấu trúc hệ thống khỏi những rủi ro vận hành.

Tuy nhiên, việc lắp đặt van chặn không đơn giản chỉ là chọn một thiết bị vừa vặn. Nhiều đơn vị thường gặp khó khăn trong việc phân biệt các loại van, vật liệu hay tiêu chuẩn mặt bích, dẫn đến tình trạng rò rỉ hoặc kẹt van ngay trong quá trình vận hành ban đầu. Bài viết này sẽ đi sâu vào kỹ thuật, giúp bạn nắm vững các tiêu chuẩn cần thiết để lựa chọn và ứng dụng thiết bị này một cách tối ưu.

Vì Sao Van Chặn D100 Được Sử Dụng Rộng Rãi Trong Các Hệ Thống Lớn?

Trong thực tế thi công, các hệ thống cấp nước khu công nghiệp hay mạng lưới PCCC thường đối mặt với áp lực dòng chảy rất lớn. Tại đây, van chặn được tin dùng vì khả năng chịu tải tốt và độ ổn định cao. Nó cho phép cô lập từng tuyến ống khi cần bảo trì, từ đó giúp giảm thiểu tối đa thời gian dừng hoạt động của toàn bộ nhà máy.

Dù phổ biến, không ít người mua vẫn loay hoay trước những câu hỏi: Tại sao cùng là kích thước DN100 nhưng có loại giá rất rẻ, có loại lại đắt đỏ? Việc chọn sai chủng loại van hay vật liệu không phù hợp với lưu chất (như axit, hóa chất) có thể dẫn đến hậu quả nghiêm trọng như ăn mòn thân van hoặc mất áp suất hệ thống. Hiểu rõ giá trị kỹ thuật của thiết bị này là cách để doanh nghiệp tối ưu ngân sách và đảm bảo an toàn vận hành dài hạn.

Van Chặn D100 Là Gì?

Định nghĩa

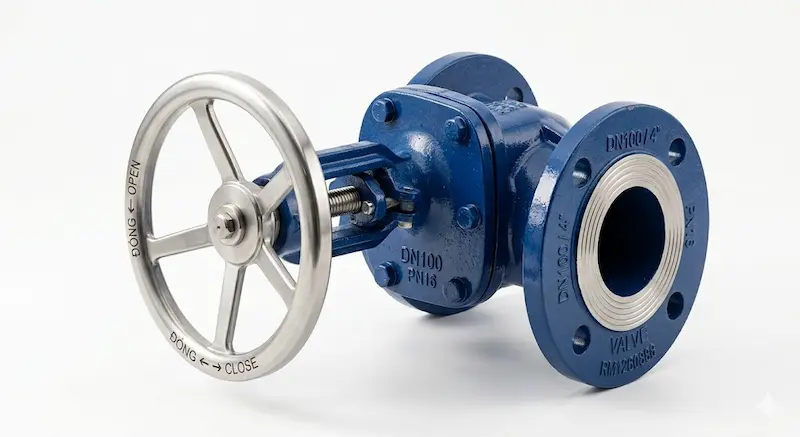

Van chặn (DN100) là một loại thiết bị cơ khí công nghiệp được lắp đặt trên đường ống nhằm mục đích đóng hoặc mở hoàn toàn dòng lưu chất, hoặc cô lập từng khu vực cụ thể của hệ thống. Đây là kích thước tiêu chuẩn, được sử dụng phổ biến trong hầu hết các công trình đường ống cấp thoát nước và công nghiệp.

Ý nghĩa DN100

Ký hiệu DN là viết tắt của Diameter Nominal – đường kính danh nghĩa. Với van chặn DN100, thiết bị này được thiết kế để tương thích với các loại đường ống có đường kính ngoài (phi) phổ biến là 114mm. Việc nắm rõ ký hiệu này giúp người mua tránh nhầm lẫn khi đặt hàng hoặc lắp đặt thiết bị vào hệ thống đường ống hiện có.

Nguyên Lý Hoạt Động Của Van Chặn D100

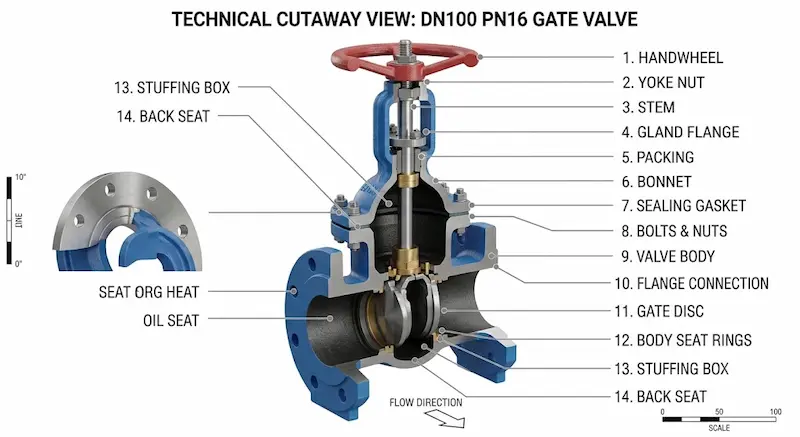

Cấu tạo cơ bản của van chặn bao gồm: thân van, đĩa van, trục van, bộ phận truyền động (tay quay hoặc tay gạt) và gioăng làm kín. Khi người vận hành tác động lực vào tay quay, trục van sẽ truyền chuyển động đến đĩa van, làm nó di chuyển lên xuống hoặc xoay để chặn đứng hoặc mở thông dòng lưu chất.

Cơ chế này được đánh giá cao nhờ sự đơn giản nhưng hiệu quả. Với kích thước D100, các loại van này đảm bảo được độ kín tuyệt đối nhờ hệ thống gioăng chất lượng cao. Sự kết hợp giữa lưu lượng đi qua lớn và độ bền cơ học tốt khiến van chặn trở thành tiêu chuẩn không thể thiếu trong các công trình hạ tầng kỹ thuật chuyên nghiệp.

Các Loại Van Chặn Phổ Biến Hiện Nay

• Van Cổng D100: Là lựa chọn hàng đầu cho hệ thống cấp nước và PCCC nhờ khả năng đóng mở hoàn toàn mà gần như không gây tổn thất áp suất trên đường ống.

• Van Bướm D100: Nổi bật với thiết kế nhỏ gọn và trọng lượng nhẹ, giúp tối ưu không gian lắp đặt và tiết kiệm chi phí đầu tư. Đây là lựa chọn lý tưởng cho các hệ thống đường ống có không gian hạn chế.

• Van Bi D100: Sở hữu khả năng đóng mở cực nhanh chỉ với 90 độ, đảm bảo độ kín tuyệt đối và tuổi thọ rất cao, thường dùng cho hệ thống khí nén hoặc hóa chất.

• Van Cầu D100: Được thiết kế để điều tiết lưu lượng một cách chính xác, thường xuất hiện trong các hệ thống hơi nóng, dầu nóng hoặc các đường ống cần kiểm soát áp lực dòng chảy gắt gao.

Thông Số Kỹ Thuật Quan Trọng Của Van Chặn

Việc kiểm soát thông số kỹ thuật là chìa khóa để đảm bảo van chặn vận hành bền bỉ:

1. Kích thước: DN100 (tương đương 4 inch).

2. Áp suất làm việc: Phổ biến ở các mức PN10, PN16, PN25 hoặc PN40.

3. Nhiệt độ: Khả năng chịu nhiệt đa dạng, từ môi trường nước thường (0-80°C) đến các ứng dụng hơi nóng lên tới 400°C.

4. Kiểu kết nối: Kết nối mặt bích là phổ biến nhất cho kích thước D100, bên cạnh đó còn có kiểu Wafer, Lug.

5. Tiêu chuẩn: Phải tuân thủ các tiêu chuẩn quốc tế như JIS (Nhật), DIN (Đức), ANSI (Mỹ) hoặc BS (Anh).

So Sánh Van Chặn Gang, Inox, Đồng Và Thép

Phân tích: Inox là vật liệu cao cấp nhất với độ bền và khả năng chống ăn mòn vượt trội, phù hợp cho môi trường khắc nghiệt. Trong khi đó, van gang là giải pháp kinh tế cho nước sạch, còn van thép là "vua" trong các hệ thống hơi nóng công nghiệp nhờ khả năng chịu áp lực và nhiệt độ cực đại.

Tại Sao Việc Chọn Đúng Van Chặn Lại Quan Trọng?

Việc chọn sai van chặn không chỉ làm sụt áp toàn hệ thống mà còn gây ra tình trạng rò rỉ lưu chất, tiêu tốn chi phí bảo trì và thay thế rất lớn. Một nguyên tắc vàng khi chọn lựa thiết bị là phải xét theo trình tự: Môi chất → Nhiệt độ → Áp suất → Kích thước → Vật liệu → Tiêu chuẩn kết nối. Nếu bỏ qua bất kỳ yếu tố nào, hệ thống có thể đối mặt với những hư hỏng khó kiểm soát trong tương lai.

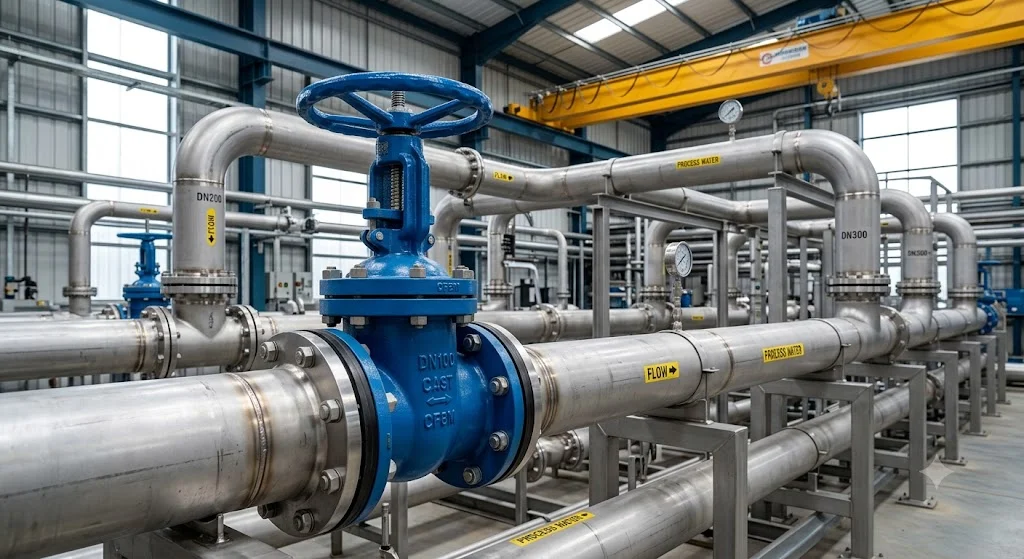

Ứng Dụng Thực Tế Của Van Chặn

• Hệ thống cấp nước: Ứng dụng rộng rãi trong nhà máy nước và các tòa nhà cao tầng.

• Hệ thống PCCC: Sử dụng trong các trạm bơm chữa cháy và mạng lưới sprinkler.

• Nhà máy công nghiệp: Phục vụ trong ngành thực phẩm, dệt nhuộm, và sản xuất xi măng.

• Hệ thống HVAC: Điều tiết dòng trong chiller và cooling tower.

• Xử lý nước thải: Sử dụng tại các trạm xử lý nước thải tập trung.

Những Sai Lầm Thường Gặp Khi Mua Van Chặn

Nhiều người mua hàng thường mắc các sai lầm làm giảm hiệu quả vận hành:

1. Chỉ quan tâm giá rẻ: Hàng giá rẻ thường không đạt chuẩn áp suất.

2. Không kiểm tra tiêu chuẩn mặt bích: Dẫn đến sai lệch kích thước khi lắp đặt.

3. Không xác định rõ áp suất: Dễ gây ra nổ van hoặc nứt thân van.

4. Chọn sai vật liệu: Dẫn đến ăn mòn thân van chỉ sau thời gian ngắn.

5. Bỏ qua CO-CQ: Mua phải hàng trôi nổi không đảm bảo an toàn.

Checklist Chọn Van Chặn Chuẩn Kỹ Thuật

Để sở hữu thiết bị chất lượng, hãy tuân thủ 7 bước:

•  Xác định rõ môi chất (nước, hơi, khí, hóa chất).

•  Kiểm tra áp suất vận hành hệ thống.

•  Đo lường nhiệt độ làm việc thực tế.

•  Chọn chủng loại van (cổng, bướm, bi, cầu).

•  Chọn vật liệu (inox, gang, thép).

•  Kiểm tra tiêu chuẩn mặt bích kết nối.

•  Yêu cầu đơn vị cung cấp xuất trình chứng nhận CO-CQ.

Khi lắp đặt, cần siết bulong đều tay và kiểm tra gioăng kín. Định kỳ bôi trơn trục van và vệ sinh bề mặt sẽ giúp kéo dài tuổi thọ thiết bị lên đáng kể.

FAQ: Câu Hỏi Thường Gặp Về Van Chặn

Van chặn tương đương bao nhiêu inch?

 DN100 tương đương với 4 inch.

Van chặn dùng cho đường ống phi bao nhiêu?

 Thường dùng cho đường ống có đường kính ngoài 114mm.

Nên dùng van cổng hay van bướm D100?

 Van cổng tốt cho lưu lượng lớn và cần độ kín cao; van bướm phù hợp để tiết kiệm không gian và chi phí.

Van D100 inox có dùng cho hóa chất được không?

 Có, inox 304 hoặc 316 là lựa chọn hoàn hảo cho môi trường ăn mòn.

Van chặn D100 có dùng cho PCCC được không?

 Đây là kích thước rất thông dụng trong hệ thống chữa cháy công nghiệp.

Lựa Chọn Van Chặn D100 Đúng Giúp Hệ Thống Hoạt Động Hiệu Quả

Van chặn là mắt xích quan trọng trong việc vận hành bền bỉ các công trình hạ tầng. Hiểu rõ các thông số, chọn đúng vật liệu và lắp đặt chính xác không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp của bạn.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van chặn d100.
