Van Lò Hơi: Hệ Thống Cấu Kiện Kiểm Soát Và Bảo Vệ Mạng Nhiệt Công Nghiệp

Trong kết cấu vận hành của hạ tầng năng lượng tại các phân xưởng sản xuất, hệ thống trung tâm sưởi luôn được ví như trái tim cung cấp huyết mạch nhiệt năng cho toàn bộ dây chuyền. Dòng môi chất chuyển động bên trong lòng ống luôn mang theo áp suất nén lớn và nhiệt độ cực cao. Để điều phối, khống chế và bảo vệ nguồn năng lượng đậm đặc này một cách khoa học, việc trang bị hệ thống van an toàn lò hơi chất lượng cao là điều kiện bắt buộc để đảm bảo an toàn vận hành.

Nếu doanh nghiệp chủ quan sử dụng những cấu kiện kém chất lượng, không đáp ứng được các tiêu chuẩn cơ lý nghiêm ngặt của mạng nhiệt, hậu quả để lại sẽ vô cùng thảm khốc. Hiện tượng quá áp không được giải phóng kịp thời có thể dẫn đến rủi ro nổ bong tróc lò hơi, gây thiệt hại nghiêm trọng về người và tài sản, đồng thời làm đình trệ toàn bộ chu trình sản xuất. Việc thấu hiểu và lựa chọn đúng các dòng van lò hơi chuyên dụng chính là giải pháp cốt lõi để loại bỏ các điểm nguy cơ nguy hiểm này.

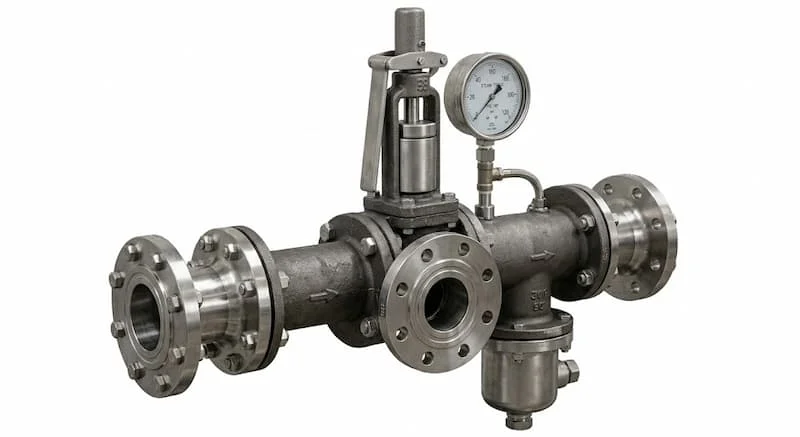

Van Lò Hơi Là Gì?

Định nghĩa bản chất thiết bị từ chuyên gia mạng nhiệt

Để định hình một cách trực quan và đồng bộ dưới góc nhìn kỹ thuật, van lò hơi là gì? Đây là một nhóm tập hợp các thiết bị cơ khí chuyên dụng chịu nhiệt và áp lực cao, được lắp đặt trực tiếp tại các vị trí xung yếu trên hệ thống lò hơi và đường ống dẫn nhiệt. Nhiệm vụ cốt lõi của nhóm cấu kiện này là điều khiển, kiểm soát, bảo vệ an toàn và phân phối dòng hơi nước hoặc nước nóng một cách định lượng trong suốt quá trình vận hành của trạm nhiệt.

Tầm quan trọng của thiết bị trong hạ tầng năng lượng

Nhóm thiết bị này hoạt động như những chốt chặn kỹ thuật và rào chắn bảo vệ, ngăn ngừa mọi sự cố biến động áp lực ngoài tầm kiểm soát. Chúng liên kết chặt chẽ với nhau để tạo nên một chu trình tuần hoàn khép kín, giữ cho áp suất và nhiệt độ luôn nằm trong biên độ an toàn an toàn, đồng thời tối ưu hóa hiệu suất chuyển nhiệt đến các thiết bị sấy sưởi hạ nguồn.

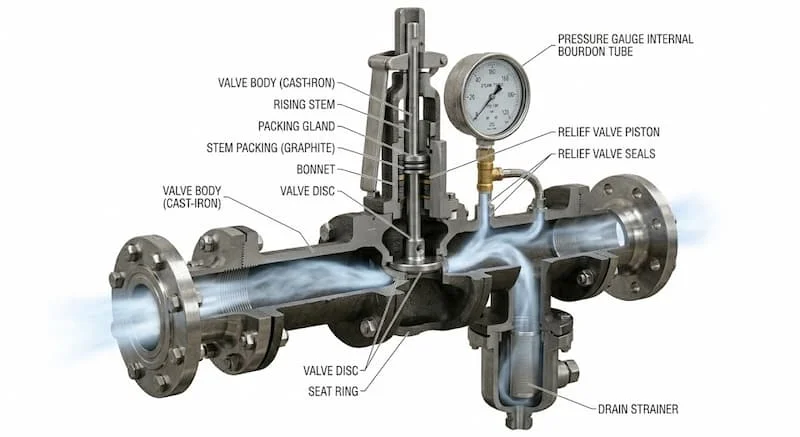

Nguyên Lý Hoạt Động Của van lò hơi

Cơ chế vận hành của dòng thiết bị này dựa trên việc biến đổi động năng chuyển động hoặc áp lực nội tại của dòng lưu chất thành các hành vi cơ học hướng trục nhằm thực hiện năm chức năng chính:

• Đóng mở dòng chảy dứt khoát: Cho phép hoặc cô lập hoàn toàn dòng hơi nước nóng giữa lò hơi trung tâm và các nhánh tiêu thụ phân xưởng.

• Điều tiết áp suất mịn màng: Tự động hạ ngắt hoặc giảm áp lực dòng hơi sống xuống mức áp suất động phù hợp với yêu cầu của từng thiết bị sấy.

• Ngăn dòng chảy ngược nguy hiểm: Bảo vệ lò hơi bằng cách chỉ cho lưu chất đi theo một chiều duy nhất, triệt tiêu hiện tượng dội ngược áp suất thủy lực.

• Xả cặn bẩn và nước ngưng liên tục: Loại bỏ hoàn toàn lượng nước ngưng tụ và các tạp chất khoáng lắng đọng dưới đáy balông hơi để giữ độ sạch cho môi chất.

• Bảo vệ hệ thống khỏi tình trạng quá áp cực hạn: Tự động bật mở để giải phóng lưu lượng hơi thừa ra môi trường khi áp suất nội tại vượt quá ngưỡng thiết kế an toàn.

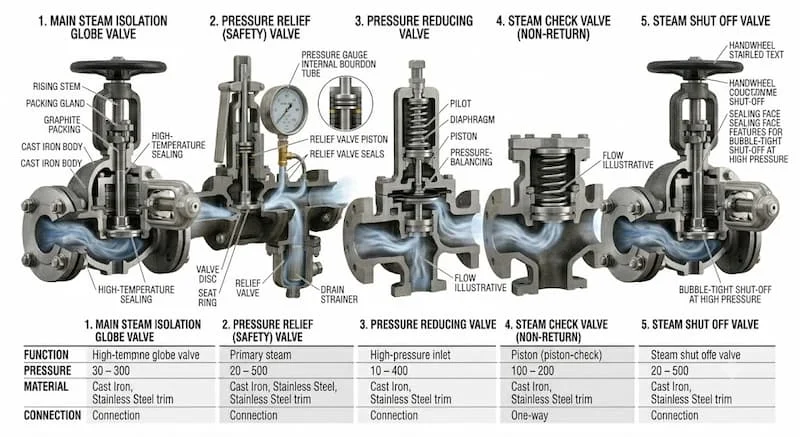

Các Loại van an toàn lò hơi Phổ Biến Hiện Nay

Để thiết lập một chu trình quản trị nhiệt toàn diện, sơ đồ công nghệ trạm nguồn luôn đòi hỏi sự phối hợp của các loại van an toàn lò hơi chuyên dụng sau:

Van an toàn lò hơi

Đây là cấu kiện tối quan trọng, đóng vai trò là lá chắn phòng thủ cuối cùng của mạng nhiệt. Van an toàn lò hơi vận hành dựa trên lực cân bằng giữa lò xo và áp suất hệ thống. Khi áp suất trong nồi hơi tăng cao vượt mức cài đặt, van sẽ tự động bật mở tức thì để xả bớt lượng hơi thừa, ngăn chặn hoàn toàn nguy cơ nổ vỡ thiết bị.

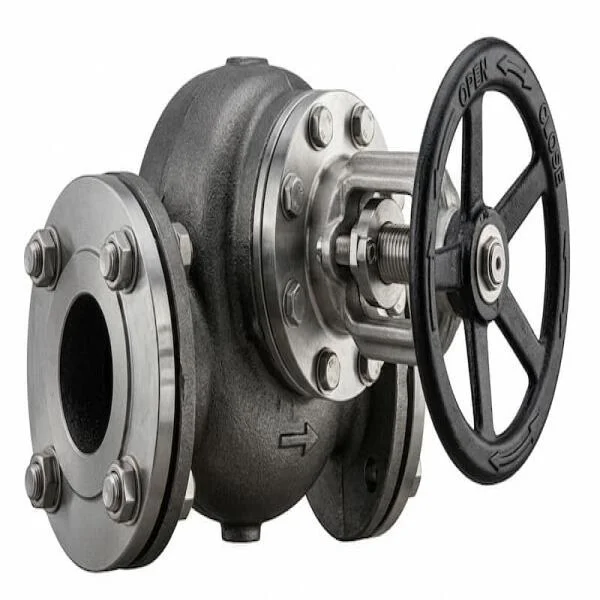

Van khóa hơi

Dòng cấu kiện cơ khí dùng để đóng ngắt hoàn toàn hành lang lưu thông của dòng hơi nước. Van khóa hơi thường sử dụng kết cấu van cầu chữ S hoặc van bi chịu nhiệt để đảm bảo độ bít kín tòa van tuyệt đối, giúp cô lập an toàn phân đoạn đường ống phân phối khi thực hiện công tác bảo trì định kỳ.

Van giảm áp

Mắt xích công nghệ làm nhiệm vụ biến đổi dòng hơi sống áp cao thành dòng hơi công nghệ ổn định. Van giảm áp tự động tinh chỉnh tiết diện lòng van dựa trên tín hiệu áp suất hạ nguồn, giúp duy trì áp suất đầu ra ổn định bất kể sự dao động áp lực từ phía lò hơi tổng.

Van một chiều

Thiết bị bảo vệ dòng chảy hướng trục, ngăn ngừa hiện tượng dòng hơi hoặc nước nóng quay ngược về phía nồi hơi khi áp suất hạ nguồn đột ngột tăng cao. Van một chiều vận hành tự động bằng lực đẩy của chính dòng lưu chất, bảo vệ an toàn cho các cụm bơm cấp nước.

Van xả đáy

Cấu kiện chuyên trách xử lý tạp chất lắng đọng dưới đáy bồn. Van xả đáy có kết cấu lòng van thẳng chịu dòng cào xé tốt, được mở định kỳ để tống xuất toàn bộ cặn khoáng và bùn tích tụ ra ngoài, ngăn ngừa hiện tượng bám cặn làm giảm hiệu suất truyền nhiệt của vách lò.

Van điều khiển hơi

Bước tiến số hóa của hệ thống mạng nhiệt hiện đại. Van điều khiển hơi sử dụng bộ truyền động điện hoặc khí nén kết nối với cảm biến nhiệt độ, cho phép tự động điều chỉnh lưu lượng hơi đi vào bộ trao đổi nhiệt một cách chính xác theo thời gian thực.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn van an toàn lò hơi

Quá trình thẩm định hồ sơ kỹ thuật đòi hỏi bộ phận cơ điện phải kiểm tra định lượng các thông số cốt lõi sau:

• Áp suất làm việc định mức: Phân cấp chịu tải an toàn của phôi thân van theo tiêu chuẩn châu Âu bao gồm các định mức PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn của hệ đệm: Khả năng giữ vững cấu trúc gioăng bít ở các mốc nhiệt cao như 180 độ C, 220 độ C và mức cực hạn đạt 300 độ C.

• Kích thước danh nghĩa đường ống (DN): Biên độ dải size trải dài từ hệ ống nhánh phụ trợ DN15 cho đến các trục đường ống tổng trạm phân phối DN300.

• Kiểu kết nối cơ học: Phương thức ráp nối linh hoạt gồm kết nối nối ren tiện lợi cho size nhỏ, kết nối mặt bích dày dặn chịu rung động hoặc mối nối hàn kín cho hệ áp lực cao.

So Sánh van an toàn lò hơi Gang, Đồng Và Inox

Việc đặt ba dòng vật liệu chủ lực lên bàn cân giúp các kỹ sư tối ưu hóa bài toán chi phí và công năng:

• Van hơi bằng gang: Chịu nhiệt dẻo dai ở dải áp trung bình, giá thành rẻ, dải size lớn phong phú nhưng trọng lượng cồng kềnh và dễ bị oxy hóa bề mặt nếu ngưng máy lâu ngày.

• Van hơi bằng đồng: Chống ăn mòn xuất sắc trong môi trường nước bão hòa, trọng lượng nhẹ, lắp đặt ren nhanh chóng nhưng giới hạn kích thước nhỏ dưới DN50 và nhiệt độ dưới 220 độ C.

• Van hơi bằng inox: Sở hữu năng lực cơ lý đỉnh cao với độ cứng phôi thép lớn, trơ hóa học tuyệt đối trước dòng hơi cao tốc, chịu nhiệt vượt 300 độ C nhưng chi phí đầu tư ban đầu rất đắt đỏ.

Bảng so sánh định lượng chi phí và tuổi thọ vận hành:

Tại Sao Hệ Thống Lò Hơi Cần Nhiều Loại Van Khác Nhau?

Sự hiện diện đồng thời của nhiều dòng cấu kiện trên một cụm lò hơi xuất phát từ việc phân tách bốn nhóm chức năng quản trị:

• Nhóm chức năng bảo vệ an toàn: Do van an toàn và van một chiều phụ trách, phản ứng tự động để ngăn chặn các sự cố phá hủy cơ học nghiêm trọng.

• Nhóm chức năng điều khiển công nghệ: Do van giảm áp và van điều khiển hơi đảm nhận, tinh chỉnh các thông số áp suất, lưu lượng để đáp ứng đúng biểu đồ sấy sưởi.

• Nhóm chức năng vận hành hệ thống: Do van xả đáy và các bẫy hơi thực hiện, duy trì độ tinh khiết của môi chất và xử lý nước ngưng liên tục.

• Nhóm chức năng bảo trì hạ tầng: Do các cụm van khóa hơi phụ trách, tạo hành lang cô lập độc lập để kỹ thuật viên tháo lắp thiết bị mà không cần dừng toàn bộ nhà máy.

ứng Dụng Thực Tế Của van an toàn lò hơi

Hệ thống cấu kiện chịu áp lực cao này là nền tảng vận hành không thể thiếu trong nhiều ngành công nghiệp:

• Nhà máy chế biến thực phẩm: Điều phối dòng hơi sạch tiệt trùng cho hệ thống nồi hầm, tủ hấp sấy thực phẩm đóng hộp.

• Ngành dệt nhuộm và hoàn tất vải: Cấp nhiệt lượng ổn định cho các bể nhuộm áp lực cao để giữ độ đồng đều cho màu sợi.

• Xưởng chế biến gỗ và mây tre: Phục vụ chu trình sấy phun ẩm luộc gỗ chống nứt rạn rách phôi gỗ nguyên liệu.

• Nhà máy sản xuất giấy và bao bì: Khống chế dòng hơi sấy cao tốc đi vào các lô sấy ép phôi tấm giấy liên tục.

• Ngành công nghiệp hóa chất: Sưởi ấm các bồn phản ứng gia nhiệt gián tiếp và lưu thông dung môi nhiệt độ cao.

• Hệ thống HVAC tòa nhà lớn: Cấp nguồn nhiệt vào các bộ trao đổi nhiệt chùm ống để sưởi ấm không khí trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn Van Lò Hơi

Quá trình khảo sát thi công thường ghi nhận năm sai sót phổ biến gây thiệt hại lớn cho ngân sách của chủ đầu tư:

• Chọn sai áp suất định mức: Lắp van phân cấp PN16 vào đường ống có áp suất động thường xuyên vượt ngưỡng 18 bar, gây biến dạng tòa van.

• Chọn sai vật liệu phôi đúc: Sử dụng van gang xám chất lượng thấp cho vị trí hơi quá nhiệt dải cao, làm nứt rạn vỏ van do sốc nhiệt.

• Chọn sai kích thước danh nghĩa: Chỉ tính toán theo đường kính ống sẵn có mà bỏ qua lưu lượng dòng nhiệt, gây nghẽn dòng hoặc sụt áp.

• Bỏ qua nhiệt độ vận hành thực tế: Sử dụng các dòng van nước có hệ đệm cao su thường dải thấp, khiến gioăng bị thiêu rụi ngay trong vài giờ chạy máy.

• Mua sản phẩm không rõ nguồn gốc xuất xứ: Ham rẻ lựa chọn các dòng van trôi nổi không đạt chuẩn kiểm định, đối mặt với nguy cơ mất an toàn cháy nổ lò hơi.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước chọn van từ kỹ sư cơ điện

• Bước 1: Xác định chính xác loại van cần sử dụng tại vị trí thiết kế dựa trên yêu cầu công nghệ đóng ngắt, giảm áp hay xả đáy.

• Bước 2: Kiểm tra áp suất làm việc đỉnh của hệ thống lò hơi để lựa chọn phân cấp áp lực PN có hệ số an toàn cơ khí đạt chuẩn.

• Bước 3: Kiểm tra nhiệt độ vận hành thực tế của dòng lưu chất bão hòa để chỉ định vật liệu cấu trúc hệ gioăng đệm tòa van phù hợp.

• Bước 4: Lựa chọn vật liệu phôi đúc thân van bằng đồng cho size nhỏ, gang cầu cho đường ống thông dụng và inox cho môi trường khắc nghiệt.

• Bước 5: Lựa chọn thương hiệu uy tín có đầy đủ chứng nhận kiểm định an toàn thiết bị áp lực của cơ quan chức năng.

Bộ checklist mua van lò hơi chặt chẽ cho phòng vật tư

Trước khi tiến hành ký nghiệm thu và phê duyệt đơn hàng nhập kho thiết bị, bộ phận thu mua cần kiểm tra rà soát đầy đủ các tiêu chí định lượng sau:

• Xác định chủng loại van phù hợp với sơ đồ thiết kế trạm nhiệt.

• Đúng kích thước danh nghĩa DN trùng khớp thông số phôi ống chờ sẵn.

• Đúng phân cấp áp suất PN đáp ứng tốt áp lực vận hành của lò hơi tổng.

• Đúng dải nhiệt độ hoạt động đỉnh bảo đảm an toàn trước nền nhiệt hơi sống.

• Có đầy đủ bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch.

• Chế độ bảo hành rõ ràng từ nhà phân phối có pháp nhân uy tín.

• Sản phẩm thuộc thương hiệu uy tín có tên tuổi lâu năm trong ngành van nhiệt.

FAQ - Câu Hỏi Thường Gặp Về Van Lò Hơi

Bản chất của van lò hơi là gì và chức năng cốt lõi?

Đây là nhóm các cấu kiện cơ khí công nghiệp chịu tải cao cấp được lắp đặt trên hệ thống nồi hơi với công năng khống chế, điều phối lưu lượng, tinh chỉnh áp suất và bảo vệ toàn bộ mạng nhiệt khỏi các sự cố quá áp nguy hiểm.

Một hệ thống trạm nguồn lò hơi tiêu chuẩn cần trang bị những loại van nào?

Thông thường, một trạm van lò hơi đạt chuẩn bắt buộc phải có sự hiện diện đồng bộ của các dòng: van an toàn lò hơi, van khóa hơi, van giảm áp, van một chiều và van xả đáy định kỳ.

Các dòng cấu kiện chuyên dụng này có năng lực chịu được nền nhiệt tối đa bao nhiêu?

Tùy thuộc vào mác phôi kim loại đúc thân van và vật liệu chế tạo gioăng bít trục, dải nhiệt độ làm việc an toàn của cấu kiện dao động rộng, phổ biến từ 180 độ C cho đến dải cực hạn vượt trên 300 độ C.

Khi nào nên ưu tiên dùng van hơi bằng gang và khi nào dùng van inox?

Van gang cầu dẻo là phương án tối ưu chi phí cho các hệ thống hơi bão hòa phổ thông không có tính chất ăn mòn hóa học với dải áp dưới PN25. Van inox là lựa chọn bắt buộc cho các môi trường hơi quá nhiệt dải cao, yêu cầu tính vô trùng tuyệt đối hoặc có sự xâm thực của hóa chất.

Định kỳ bao lâu thì bộ phận kỹ thuật nên tiến hành bảo dưỡng hệ thống van?

Để đảm bảo các cấu kiện an toàn hoạt động chính xác và không bị bó cứng ty van do rác cặn bám dính, nhà máy nên duy trì công tác kiểm tra định kỳ, rà soát độ khít và thử nghiệm vận hành mỗi 6 đến 12 tháng một lần.

Lựa Chọn Đúng Van Lò Hơi Giúp Hệ Thống Hoạt Động An Toàn

Tóm lại, việc lựa chọn đúng chủng loại van lò hơi phù hợp với các thông số kỹ thuật thực tế không chỉ giúp nâng cao toàn diện hiệu quả truyền dẫn nhiệt năng cho phân xưởng mà còn là giải pháp cốt lõi để triệt tiêu hoàn toàn các nguy cơ sự cố nguy hiểm, kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng thiết bị và tiết kiệm tối đa chi phí bảo trì đột xuất cho doanh nghiệp. Đầu tư vào những cấu kiện đạt chuẩn kiểm định chính là điểm tựa vững chắc để xây dựng một môi trường sản xuất an toàn, bền vững và đạt hiệu suất kinh tế cao nhất qua nhiều thập kỷ chạy máy liên tục van lò hơi.
