Van Khoá Hơi: Giải Pháp Cô Lập Dòng Nhiệt Tối Ưu Cho Đường Ống Công Nghiệp

Trong kỷ nguyên công nghiệp hóa toàn diện, hệ thống truyền tải năng lượng nhiệt luôn được xem là huyết mạch vận hành của mọi nhà máy sản xuất. Dòng lưu chất vận hành bên trong lòng ống mang theo áp lực nén tĩnh lớn và dải nhiệt lượng đậm đặc để phục vụ cho các chu trình sấy sưởi hạ nguồn. Để quản lý nguồn năng lượng khổng lồ này một cách an toàn, sự hiện diện của cấu kiện van khoá hơi chất lượng cao trở thành mắt xích công nghệ bắt buộc, giúp các kỹ sư cơ điện thiết lập rào chắn kiểm soát dòng năng lượng một cách chủ động.

Việc xem nhẹ vai trò của các điểm chốt chặn hoặc sử dụng các cấu kiện dải phổ thông không đạt chuẩn kỹ thuật trên mạng nhiệt sẽ dẫn đến những hệ lụy khôn lường cho doanh nghiệp. Dưới sự càn quét liên tục của dòng lưu chất bão hòa cao tốc, các điểm rò rỉ sẽ nhanh chóng xuất hiện, gây thất thoát hơi sống khốc liệt và làm sụt giảm áp suất lò hơi trung tâm. Trang bị hệ thống van khoá hơi chuyên dụng chính là phương án cốt lõi giúp tối ưu hóa chi phí chất đốt, ngăn ngừa nguy cơ dừng máy đột xuất và bảo vệ hạ tầng thiết bị phân xưởng một cách bền bỉ.

Van Khóa Hơi Là Gì?

Định nghĩa bản chất thiết bị dưới góc nhìn chuyên gia

Để phân tích một cách định lượng và tường tận dưới góc nhìn kỹ thuật, van khoá hơi là gì? Đây là thuật ngữ chuyên ngành dùng để chỉ các dòng van công nghiệp chịu nhiệt cao cấp, được lắp đặt trực tiếp trên hệ thống đường ống dẫn nhiệt nhằm thực hiện nhiệm vụ đóng mở hoàn toàn hoặc kiểm soát lưu lượng dòng hơi nước. Cấu kiện này đóng vai trò cốt lõi trong việc điều phối năng lượng sấy hoặc cô lập hoàn toàn từng phân đoạn đường ống, phục vụ công tác sửa chữa, bảo trì thiết bị hạ nguồn một cách an toàn.

Bốn đặc điểm nổi bật cấu thành năng lực vận hành dẻo dai đối với van khóa hơi

Dòng cấu kiện chuyên dụng cho môi trường nhiệt này khẳng định vị thế độc tôn nhờ bốn ưu thế cơ lý vượt trội:

• Khả năng chịu nhiệt độ cao: Giữ vững cấu trúc phôi kim loại, không bị biến dạng hình học khi tiếp xúc liên tục với dòng nhiệt lượng bão hòa hoặc hơi quá nhiệt.

• Năng lực chịu áp suất lớn: Chống chịu xuất sắc trước các cú sốc tăng áp đột ngột và lực càn quét thủy lực trong lòng ống dẫn.

• Độ kín cao tuyệt đối: Thiết kế bề mặt tiếp xúc phẳng mịn giữa đĩa và tòa van giúp bít kín hoàn toàn, triệt tiêu nguy cơ rò rỉ vi mô.

• Hoạt động ổn định trong môi trường hơi nóng: Cơ cấu cơ khí được tối ưu hóa để loại bỏ hiện tượng co ngót vật liệu, chống bó cứng ty van khi chạy ca liên tục.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van khoá hơi

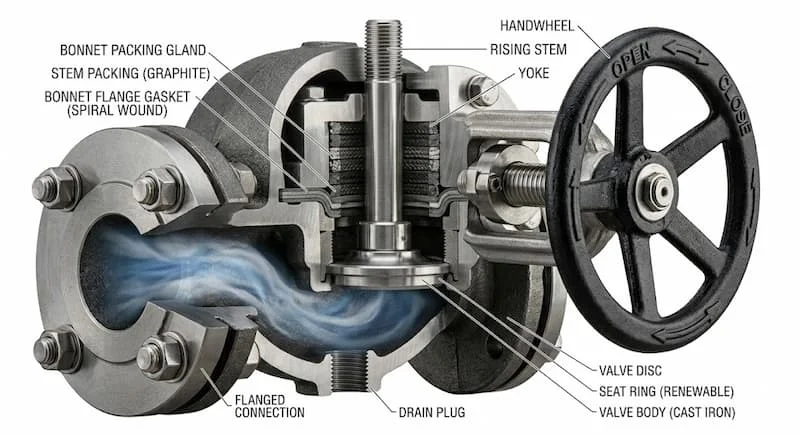

Chi tiết các mô-đun kết cấu cơ khí chịu tải

Một bộ cấu tạo van khóa hơi hoàn chỉnh là một chỉnh thể cơ khí chính xác, chế tạo từ năm khối cấu kiện chính:

• Thân van chịu lực: Phần vỏ đúc nguyên khối dày dặn trực tiếp tiếp xúc lưu chất nóng, đúc từ các mác phôi kim loại bền bỉ như gang cầu dẻo, thép đúc áp lực hoặc inox mác cao.

• Đĩa van chốt chặn: Bộ phận trực tiếp ngăn dòng, được gia công mài phẳng bề mặt bám để ép chặt vào tòa van khi đóng.

• Trục van truyền động: Phần ty van kết nối hướng trục từ cơ cấu điều khiển thượng tầng xuống đĩa van hạ tầng để truyền lực cơ học.

• Bộ phận điều khiển hành trình: Phổ biến là cơ cấu tay quay vô lăng cơ học hoặc được tích hợp bộ truyền động tự động bằng khí nén, mô tơ điện.

• Gioăng làm kín cổ trục: Hệ đệm bít sử dụng các hợp chất cao cấp như graphite chịu nhiệt hoặc Teflon PTFE nguyên chất, b bịt kín các kẽ hở xung quanh ty van.

Nguyên lý hoạt động điều hòa lưu chất mạng nhiệt

Cơ chế vận hành của dòng van này dựa trên sự dịch chuyển hướng trục của hệ thống đĩa van dưới sự dẫn động của trục ty van nhằm thay đổi diện tích lòng ống:

Khi người vận hành thực hiện thao tác xoay tay quay vô lăng theo chiều mở, trục van sẽ kéo đĩa van tịnh tiến đi lên, giải phóng toàn bộ không gian tòa van để đưa thiết bị vào trạng thái mở hoàn toàn, giúp dòng hơi nóng lưu thông tự do mà không gặp lực cản. Ngược lại, khi xoay tay quay theo chiều ngược lại để đưa van về trạng thái đóng hoàn toàn, lực momen xoắn sẽ ép chặt đĩa van xuống bệ đỡ, tạo thành một vách ngăn cơ học bít kín lòng ống. Quy trình cơ học khép kín này giúp hệ thống kiểm soát dòng hơi trong đường ống một cách định lượng và dứt khoát.

Các Loại Van Khóa Hơi Phổ Biến Hiện Nay

Để đáp ứng chính xác từng kịch bản công nghệ trên sơ đồ mạng nhiệt, hệ sinh thái thiết bị phân tách thành năm dòng van chủ lực:

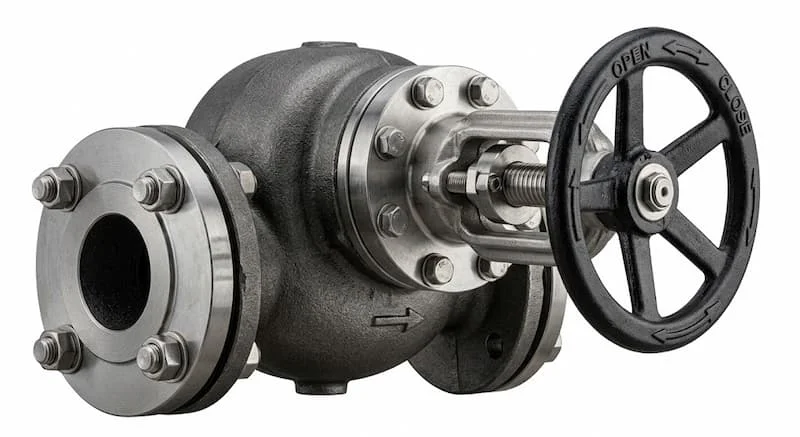

Van cầu hơi

Đây là sự lựa chọn số một cho các vị trí yêu cầu tinh chỉnh nhiệt độ mịn màng. Kết cấu lòng van hình chữ S đặc trưng giúp van cầu hơi sở hữu năng lực kiểm soát dòng lưu chất chuẩn xác ở các góc mở hẹp mà không sợ hiện tượng xói mòn vẹt đĩa van dưới áp lực dòng hơi cao tốc.

Van bi hơi

Dòng cấu kiện chuyên trách cho các vị trí nhánh cần đóng mở nhanh hoàn toàn để cô lập đường ống dẫn nhiệt. Viên bi khoét lỗ xuyên tâm kết hợp hành trình xoay góc 90 độ tạo ra hành lang truyền dẫn thẳng, triệt tiêu hiện tượng sụt áp khi dòng lưu chất đi qua.

Van cổng hơi

Thiết bị tối ưu cho các trục đường ống phân phối tổng có hành trình dài. Cơ chế nâng hạ đĩa van dạng cửa sập giúp van cổng hơi giải phóng hoàn toàn tiết diện lòng ống khi mở, không gây cản trở dòng chảy và chỉ dùng cho mục đích đóng ngắt hoàn toàn.

Van bướm hơi

Mẫu cấu kiện được ứng dụng tại các vị trí đường ống phân phối có dải kích thước lớn. Ưu điểm lớn nhất của van bướm hơi là kết cấu đĩa mỏng nhẹ giúp tối ưu không gian lắp đặt thực tế cho phân xưởng và cắt giảm chi phí đầu tư phôi vật tư cồng kềnh.

Van điều khiển hơi tự động

Bước tiến công nghệ của mạng nhiệt hiện đại, sử dụng bộ truyền động bằng motor điện hoặc áp lực khí nén. Van điều khiển hơi tự động tiếp nhận tín hiệu từ cảm biến áp suất, nhiệt độ để tự động tinh chỉnh góc mở mà không cần nhân công thao tác bằng tay.

Thông SỐ Kỹ Thuật Cần Quan Tâm

Quá trình thẩm định và phê duyệt hồ sơ vật tư đòi hỏi bộ phận kỹ thuật phải rà soát các thông số định lượng một cách nghiêm ngặt:

• Kích thước danh nghĩa đường ống (DN): Biên độ dải size đa dạng từ dải ống nhánh DN15, DN20, DN25 cho đến các hệ trục dẫn tổng công nghiệp DN50, DN80 và DN100.

• Cấp áp suất làm việc định mức (PN): Phân cấp an toàn cho vỏ thân van chịu lực dựa theo các chuẩn công nghiệp châu Âu gồm PN16, PN25 và PN40.

• Nhiệt độ hoạt động an toàn: Khả năng chịu nhiệt bền bỉ tương ứng với từng mác phôi kim loại, phổ biến ở các mốc 180 độ C, 220 độ C và ngưỡng chịu tải đỉnh đạt 300 độ C.

• Kiểu kết nối cơ học với ống chờ: Phân định rõ phương thức nối ren tiện lợi dải size nhỏ, kết nối mặt bích dày dặn chịu rung động hoặc mối nối hàn kín cho hệ áp lực cao.

So Sánh Van Khóa Hơi Bằng Đồng, Gang Và Inox

Việc đặt ba dòng vật liệu cốt lõi lên bàn cân đối chiếu giúp các nhà thầu định hình phương án thiết kế phòng van tối ưu:

• Khả năng chịu nhiệt và áp suất: Van inox đứng đầu phân khúc khi vận hành an toàn ở nền nhiệt vượt ngưỡng 300 độ C và áp lực PN40 cực hạn. Van gang chịu tải áp suất tĩnh tốt nhưng giòn cơ lý. Van đồng hoạt động ổn định trong dải nhiệt trung bình dưới 220 độ C.

• Tuổi thọ cơ lý tổng thể: Van inox sở hữu tuổi thọ dài nhất nhờ độ cứng phôi thép lớn, chống mài mòn cơ học dẻo dai. Van đồng có tuổi thọ cao ở dải size nhỏ. Van gang có tuổi thọ kém hơn nếu hệ thống thường xuyên bị ngưng ngắt dòng hơi gây ẩm mốc lòng van.

• Năng lực chống ăn mòn: Van inox có đặc tính trơ hóa học xuất sắc trước mọi môi trường ăn mòn. Van đồng chống oxy hóa rất tốt trong môi trường nước bão hòa. Van gang dễ bị đóng cặn gỉ sét bề mặt lòng van sau thời gian dài vận hành.

• Chi phí đầu tư ban đầu: Van gang có giá thành rẻ nhất cho các dải kích cỡ lớn công nghiệp. Van đồng có chi phí hợp lý dải ống nhỏ. Van inox có mức giá thành đắt đỏ nhất, đòi hỏi ngân sách đầu tư lớn.

• Ứng dụng công nghệ phù hợp: Van đồng tối ưu cho hệ thống nhỏ phân xưởng phụ trợ. Van gang dùng cho các trạm lò hơi trung tâm dải size lớn thông dụng. Van inox là bắt buộc cho ngành hóa chất, thực phẩm vô trùng cao cấp.

Tại Sao Không Nên Dùng Van Nước Thay Cho Van Hơi?

Việc sử dụng sai công năng thiết bị tại nhiều phân xưởng đang để lại những hậu quả kỹ thuật vô cùng nghiêm trọng vì bốn lý do chí mạng:

• Sự khác biệt khốc liệt về nền nhiệt độ: Van nước phổ thông sử dụng hệ gioăng bít cao su cao cấp NBR hoặc EPDM chỉ chịu nhiệt dưới 90 độ C. Khi đưa vào đường hơi, nhiệt độ cao sẽ ngay lập tức thiêu rụi lớp gioăng này, gây rò rỉ tức thì.

• Sự khác biệt về xung lực áp suất: Dòng hơi di chuyển với vận tốc và áp suất động lớn hơn dòng nước rất nhiều, cấu trúc vỏ của van nước không đủ độ dày mác thép để chịu tải chịu nén lâu dài.

• Rủi ro rò rỉ hơi sống ra môi trường: Phần ty van nước không được thiết kế đệm cổ trục bằng graphite nên dòng hơi sẽ len lỏi qua các khe ren xiết, xì thẳng ra môi trường gây thất thoát năng lượng nghiêm trọng.

• Nguy cơ mất an toàn nghiêm trọng cho hệ thống: Thân van nước có thể bị nứt rạn rách vỏ đột ngột dưới hiện tượng búa nước và sốc nhiệt, đe dọa trực tiếp đến tính mạng của thợ vận hành đi ca xung quanh.

Ứng Dụng Thực Tế Của Van Khóa Hơi

Dòng cấu kiện tự động hóa và cơ học chịu nhiệt này là mắt xích kiểm soát trung tâm hiện diện tại hầu hết các quy trình sản xuất quan trọng:

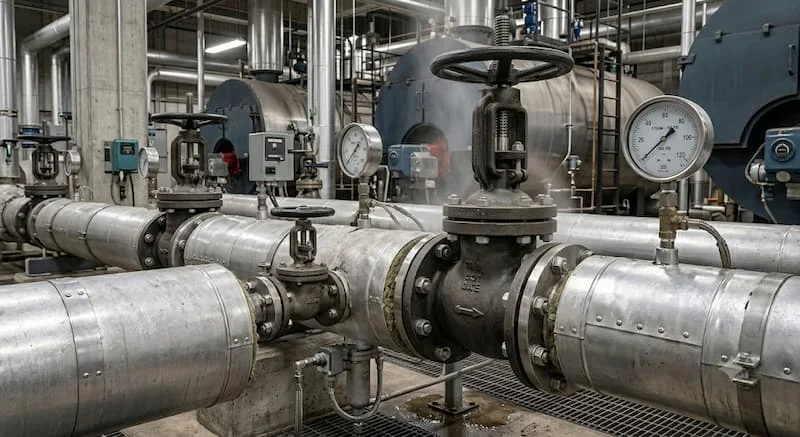

• Ứng dụng của van khóa hơi tại hạ tầng hệ thống lò hơi trung tâm: Lắp đặt tại vị trí cửa ra của balông hơi, các trạm phân phối phân xưởng tổng để phân chia năng lượng.

• Các cụm thiết bị nồi hơi công nghiệp: Làm nhiệm vụ chốt chặn an toàn trên đường xả đáy định kỳ hoặc đường cấp hơi chính vào xưởng.

• Dây chuyền chế biến thực phẩm: Cô lập dòng nhiệt bão hòa cấp vào các nồi nấu gián tiếp, hệ thống tủ sấy tiệt trùng nông sản khi cần bảo dưỡng.

• Nhà máy sản xuất giấy và bao bì tấm: Khống chế dòng hơi sấy khô phân phối vào các lô sấy ép tấm phôi với tần suất chạy ca liên tục.

• Nhà máy dệt nhuộm và hoàn tất sợi vải: Điều phối dòng hơi nóng vào các bể nhuộm áp lực để giữ đúng biểu đồ nhiệt độ công nghệ.

• Hệ thống sấy công nghiệp quy mô lớn: Đóng ngắt dòng lưu chất sấy phun vào các buồng sấy gỗ, sấy nguyên liệu hóa chất.

• Hệ thống trao đổi nhiệt dạng tấm hoặc ống chùm: Kiểm soát đường hơi đầu vào để điều hòa nhiệt độ dòng nước hoặc dung môi đầu ra.

Những Sai Lầm Thường Gặp Khi Chọn van khoá hơi

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây lãng phí lớn cho ngân sách của chủ đầu tư:

• Chọn sai vật liệu phôi đúc thân van: Đưa thân van gang xám chất lượng thấp vào vị trí hơi quá nhiệt dải cao, làm nứt rạn vỏ van do sốc nhiệt cơ khí.

• Chọn sai kích thước danh nghĩa dòng chảy: Mua van dựa theo dải size của ống dẫn hiện hữu mà bỏ qua việc tính toán lưu lượng dòng nhiệt, gây ra hiện tượng nghẽn dòng hoặc sụt áp hạ nguồn.

• Không tính toán áp suất làm việc thực tế: Lắp van phân cấp PN16 vào đường ống có áp suất đỉnh lên tới 20 bar, làm cong vênh đĩa van và phá hủy hệ đệm bít.

• Chọn sai kiểu kết nối cơ học: Hệ ren của van không trùng khớp với bước ren ống dẫn hoặc lắp lệch tiêu chuẩn mặt bích JIS và ANSI, gây hở xì môi chất.

• Bỏ qua điều kiện nhiệt độ thực tế của dòng lưu chất: Chọn van dải chịu nhiệt thấp cho đường hơi quá nhiệt khiến thiết bị nhanh chóng suy giảm tuổi thọ và hư hỏng.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua van khoá hơi

Quy trình năm bước lựa chọn van khoá hơi từ chuyên gia mạng nhiệt

• Bước 1: Xác định loại hệ thống hơi là hơi bão hòa hay hơi quá nhiệt để định hình dải chịu tải tổng thể của cấu kiện.

• Bước 2: Kiểm tra nhiệt độ vận hành thực tế tại điểm thi công để khoanh vùng mác vật liệu và chất liệu gioăng đệm tòa van phù hợp.

• Bước 3: Kiểm tra áp suất hệ thống định mức để chỉ định phân cấp áp lực PN của thân van bảo đảm hệ số an toàn cơ khí.

• Bước 4: Lựa chọn vật liệu phù hợp thân van bằng đồng cho size nhỏ, gang cho đường ống phổ thông và inox cho môi trường khắc nghiệt.

• Bước 5: Lựa chọn thương hiệu uy tín có lịch sử lâu năm trong ngành van nhiệt để bảo đảm độ chính xác của các thông số kỹ thuật đúc nổi.

Bộ checklist mua van khoá hơi chặt chẽ cho phòng vật tư

Trước khi tiến hành ký phê duyệt đơn hàng nhập kho thiết bị, bộ phận thu mua cần rà soát đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của van trùng khớp hoàn toàn với thông số bản vẽ thiết kế đường ống chờ.

• Xác định cấp áp lực PN đáp ứng vượt ngưỡng áp suất hoạt động tối đa của lò hơi trung tâm.

• Xác định nhiệt độ hoạt động đỉnh bảo đảm an toàn trước nền nhiệt dòng lưu chất bão hòa.

• Chọn vật liệu phù hợp thân van bằng gang cầu dẻo, thép đúc chịu áp lực hoặc inox mác cao theo đúng hồ sơ thầu.

• Chọn kiểu kết nối nối ren tiện lợi, mặt bích dày dặn hoặc mối nối hàn kín theo đúng cấu trúc phôi ống phân xưởng.

• Sản phẩm có đầy đủ bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm mã seri máy sắc nét.

• Kiểm tra thời hạn và điều khoản chính sách bảo hành chính hãng từ nhà cung cấp để bảo hộ quyền lợi lâu dài.

FAQ - Câu Hỏi Thường Gặp Về van khoá hơi

Thiết bị van khoá hơi bản chất dùng để làm gì trong công nghiệp?

Đây là dòng van công nghiệp chịu nhiệt được lắp đặt trên mạng lưới đường ống dẫn nhiệt với công năng cốt lõi là đóng ngắt hoàn toàn dòng lưu chất hơi nước nóng, giúp điều phối năng lượng hoặc cô lập một phân đoạn đường ống phục vụ công tác sửa chữa, bảo trì.

Dòng cấu kiện chuyên dụng này có năng lực chịu được nền nhiệt độ tối đa bao nhiêu?

Tùy thuộc vào phôi vật liệu đúc thân van và thiết kế chất liệu đệm bít tòa van, dải nhiệt độ vận hành an toàn của thiết bị dao động rộng, phổ biến từ mốc 180 độ C cho đến các ngưỡng chịu tải đỉnh vượt trên 300 độ C.

Nên ưu tiên lựa chọn van cầu hay van bi cho hệ thống đường ống hơi nóng?

Việc lựa chọn phụ thuộc vào mục đích công nghệ tại vị trí lắp đặt. Van cầu hơi là sự lựa chọn số một cho các vị trí yêu cầu tinh chỉnh tiết lưu điều tiết lưu lượng và cần độ kín cao khi đóng. Van bi hơi sẽ phù hợp hơn cho các vị trí đường nhánh yêu cầu thao tác đóng mở nhanh hoàn toàn ON/OFF để cô lập dòng lưu chất.

Thiết bị van khoá hơi bằng inox có thực sự tốt hơn dòng van gang không?

Về mặt đặc tính cơ lý, van inox vượt trội hoàn toàn van gang nhờ năng lực chống ăn mòn hóa học xuất sắc, bề mặt lòng van nhẵn mịn chịu tải xói mòn tốt và tuổi thọ rất cao. Tuy nhiên, van gang lại có ưu thế lớn về mặt chi phí đầu tư kinh tế và dải size lớn đa dạng, phù hợp cho các hệ thống hơi phổ thông không yêu cầu tính vô trùng.

Định kỳ bao lâu thì bộ phận cơ điện nên tiến hành bảo trì cấu kiện một lần?

Để đảm bảo thiết bị vận hành dẻo dai, loại bỏ rác cặn bám dính lòng van và rà soát độ lão hóa của hệ gioăng bít, nhà máy nên duy trì công tác kiểm tra định kỳ và tra mỡ trục van mỗi 6 đến 12 tháng một lần tùy thuộc vào cường độ chạy ca thực tế.

Có Nên Đầu Tư van khoá hơi Chuyên Dụng Cho Hệ Thống?

Tóm lại, van khoá hơi chính là giải pháp tự động hóa và cơ học quan trọng hàng đầu giúp toàn bộ hệ thống mạng nhiệt vận hành một cách an toàn tuyệt đối, ổn định liên tục và tiết kiệm tối đa chi phí bảo trì đột xuất cho phân xưởng. Việc thấu hiểu bản chất kỹ thuật để lựa chọn đúng chủng loại van, mác vật liệu chịu tải và các thông số định lượng đồng bộ theo nhiệt độ, áp suất và môi trường làm việc thực tế sẽ giúp gia tăng toàn diện tuổi thọ cho toàn bộ hệ thống hạ tầng phân xưởng, triệt tiêu hoàn toàn nguy cơ hao phí hơi sống. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị công nghệ lâu dài và bền vững cho doanh nghiệp van khoá hơi.
