Van Hơi Đồng: Giải Pháp Tối Ưu Chi Phí Và Vận Hành Cho Hệ Thống Nhiệt Trung Bình

Trong cấu trúc hạ tầng năng lượng tại các nhà máy sản xuất quy mô vừa và nhỏ, hệ thống hơi nước đóng vai trò then chốt khi cung cấp nguồn nhiệt năng dồi dào cho toàn bộ quy trình sấy, hấp và tiệt trùng. Để vận hành chu trình này một cách an toàn và đạt hiệu suất cao, việc thiết lập một cơ chế kiểm soát dòng hơi hiệu quả là bài toán bắt buộc đối với các kỹ sư cơ điện. Sự chính xác trong việc điều phối lưu lượng không chỉ quyết định đến độ đồng đều của thành phẩm mà còn ảnh hưởng trực tiếp đến chi phí nhiên liệu đốt của lò hơi.

Trong số các yếu tố cấu thành nên một trạm van đạt chuẩn, tầm quan trọng của vật liệu van luôn được đặt lên hàng đầu do dòng môi chất hơi nóng liên tục mài mòn và oxy hóa bề mặt lòng ống. Giữa các phương án vật liệu đắt đỏ, dòng cấu kiện van hơi đồng đã trở thành lựa chọn phổ biến hàng đầu nhờ sự cân bằng tuyệt vời giữa chi phí đầu tư hợp lý và độ bền cơ lý cao. Thiết bị này giúp các chủ đầu tư tối ưu hóa ngân sách vật tư mà vẫn đảm bảo hệ thống chuyển nhiệt vận hành trơn tru, không gặp sự cố gián đoạn.

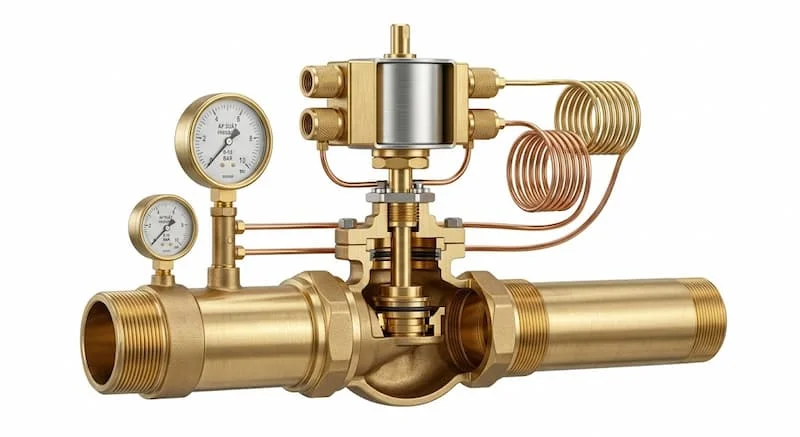

Van Hơi Đồng Là Gì?

Định nghĩa bản chất thiết bị dưới góc nhìn kỹ thuật

Để làm rõ bản chất của dòng cấu kiện này dưới góc nhìn chuyên ngành, van hơi đồng là gì? Đây là các dòng thiết bị cơ khí công nghiệp được chế tạo chủ yếu từ hợp kim đồng hoặc đồng thau cao cấp, chuyên dùng để đóng mở hoàn toàn hoặc tiết lưu điều tiết dòng hơi nước nóng bên trong các hệ thống đường ống dẫn nhiệt. Thiết bị đóng vai trò như một chốt chặn cơ học, kiểm soát dòng năng lượng nhiệt bão hòa một cách định lượng theo yêu cầu của chu trình công nghệ.

Bốn đặc điểm nổi bật cấu thành năng lực vận hành

Dòng cấu kiện kim loại màu này sở hữu bốn đặc tính vận hành ưu việt bao gồm:

• Khả năng chống ăn mòn hóa học xuất sắc, không bị bong tróc bề mặt trước sự xâm thực của hơi nước bão hòa.

• Vòng dải dẫn nhiệt ổn định, giúp giảm thiểu hiện tượng sốc nhiệt cơ khí khi dòng hơi cao tốc tràn qua tòa van.

• Trọng lượng cơ thể nhẹ, giảm tải trọng tĩnh lên hệ thống giá đỡ ống và thuận tiện cho quá trình thi công trên cao.

• Giá thành hợp lý, mang lại hiệu quả kinh tế vượt trội so với các phương án chế tạo từ phôi thép không gỉ.

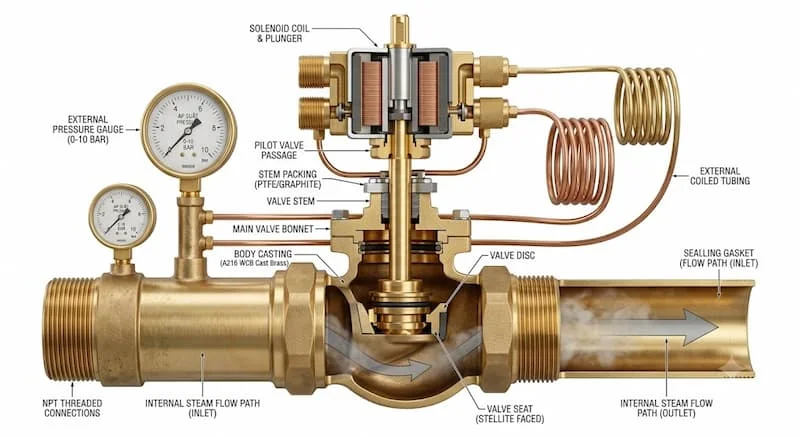

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Đồng

Chi tiết các mô-đun kết cấu tạo nên chỉnh thể chịu nhiệt

Cấu tạo van hơi đồng là một khối cơ khí đồng bộ được lắp ráp chặt chẽ từ năm bộ phận nền tảng:

• Thân van bằng đồng: Lớp vỏ chịu lực chính được đúc áp lực từ phôi đồng thau dày dặn, có khả năng chịu ứng suất nén và chống rò rỉ vi mô.

• Đĩa van chịu tải: Cấu kiện trực tiếp chặn dòng, được gia công mài nhẵn bề mặt để ép chặt vào tòa van.

• Trục van bền bỉ: Phần ty van truyền động cơ học nối liền từ cơ cấu điều khiển thượng tầng xuống đĩa van hạ tầng.

• Tay quay vô lăng hoặc bộ điều khiển: Cơ cấu tạo lực momen xoắn để người vận hành hoặc thiết bị tự động dịch chuyển hành trình ty van.

• Gioăng làm kín tòa van: Hệ đệm bít bằng vật liệu chịu nhiệt chuyên dụng như Teflon PTFE, ngăn chặn hoàn toàn tình trạng xì hơi sống ra môi trường.

Nguyên lý hoạt động đóng mở và tiết lưu dòng nhiệt

Cơ chế vận hành của dòng cấu kiện này dựa trên chuyển động tịnh tiến hoặc xoay hướng trục của hệ thống đĩa van dưới tác động lực từ tay quay:

Khi người vận hành xoay tay quay vô lăng để mở van, trục van sẽ kéo đĩa van rời khỏi tòa van, giải phóng hành lăng ống để dòng hơi nóng lưu thông tự do. Ngược lại, khi đóng van, lực siết cơ học sẽ ép chặt đĩa van xuống tòa van, tạo thành một vách ngăn chặn bít kín lòng ống. Trong quá trình điều tiết lưu lượng hơi, người đi ca có thể dừng tay quay tại các vị trí hành trình lửng, giúp thu hẹp hoặc mở rộng tiết diện lòng van để tăng giảm lượng nhiệt năng hạ nguồn theo đúng biểu đồ sấy cài đặt.

Các Loại Van Hơi Đồng Phổ Biến Hiện Nay

Để đáp ứng các yêu cầu đa dạng của sơ đồ công nghệ, dòng sản phẩm này phân tách thành năm chủng loại kết cấu:

Van cầu hơi đồng

Đây là dòng cấu kiện quan trọng nhất tại các vị trí yêu cầu tinh chỉnh nhiệt độ. Với thiết kế lòng van uốn cong hình chữ S đặc trưng, van cầu hơi đồng sở hữu năng lực điều tiết lưu lượng chính xác tuyệt đối và độ kín cao khi đóng hoàn toàn, triệt tiêu hiện tượng xói mòn vẹt đĩa van dưới dòng hơi áp lực.

Van bi hơi đồng

Dòng van tối ưu cho các nhánh ống yêu cầu cô lập dòng lưu chất một cách nhanh chóng. Kết cấu viên bi đục lỗ xuyên tâm xoay góc 90 độ của van bi hơi đồng giúp tối giản thời gian thao tác, giảm thiểu hiện tượng sụt giảm áp suất đường ống khi mở hoàn toàn.

Van cổng hơi đồng

Thiết bị chuyên trách cho các trục ống dẫn tổng hành trình dài. Cơ chế nâng hạ đĩa van dạng cửa sập giúp van cổng hơi đồng giải phóng hoàn toàn tiết diện lòng van khi mở, phù hợp cho việc đóng ngắt dòng lưu chất thẳng mà không dùng cho mục đích tiết lưu.

Van một chiều hơi đồng

Mắt xích bảo vệ hạ tầng đường ống khỏi hiện tượng xung áp dội ngược. Van một chiều hơi đồng chỉ cho phép dòng hơi nước lưu thông theo một hướng duy nhất, tự động đóng chặt khi có áp lực quay đầu, bảo vệ an toàn cho lò hơi và thiết bị phía trước.

Van điện từ hơi đồng

Giải pháp tự động hóa tốc độ cao cho các nhánh cấp nhiệt nhỏ. Van điện từ hơi đồng sử dụng lực từ trường từ cuộn coil điện để dịch chuyển lõi van đóng mở trạng thái ON/OFF gần như tức thì, dễ dàng tích hợp vào hệ thống rơ le mạch điện tử phân xưởng.

Thông Số Kỹ Thuật Quan Trọng

Việc lựa chọn thiết bị cho khâu thu mua yêu cầu các kỹ sư phải đối chiếu chính xác các thông số định lượng sau:

• Kích thước danh nghĩa (DN): Phổ biến trong dải ống vừa và nhỏ bao gồm các size DN15, DN20, DN25, DN32, DN40 và DN50.

• Áp suất làm việc tiêu chuẩn: Khả năng chịu tải tải tĩnh của vỏ van phân cấp rõ ràng theo các định mức PN10, PN16 và PN25.

• Nhiệt độ làm việc an toàn: Biên độ chịu nhiệt dẻo dai tương ứng với từng cấp đệm bít bao gồm các mốc 120 độ C, 180 độ C và mức cực hạn đạt 220 độ C.

• Kiểu kết nối cơ học: Phương thức ráp nối linh hoạt với hệ ống chờ thông qua mối nối ren tiện lợi dải size nhỏ hoặc kết nối mặt bích dày dặn cho các vị trí chịu rung động lớn.

So Sánh Van Hơi Đồng Với Van Gang Và Van Inox

Việc đặt các dòng vật liệu lên bàn cân đối chiếu giúp tối ưu hóa ngân sách và công năng vận hành:

• Khả năng chịu nhiệt và áp suất: Van inox đứng đầu bảng khi chịu được nền nhiệt trên 350 độ C và áp suất PN40 cực hạn. Van gang chịu tải tốt ở dải áp lớn nhưng giòn, dễ nứt nếu sốc nhiệt. Van đồng vận hành an toàn và dẻo dai trong dải nhiệt trung bình dưới 220 độ C, không bị giòn nứt.

• Khả năng chống ăn mòn hóa học: Van inox sở hữu đặc tính trơ hóa học xuất sắc trước mọi môi trường xâm thực độc hại. Van gang dễ bị oxy hóa tạo gỉ sét lòng van nếu ngưng ngắt dòng hơi lâu ngày. Van đồng chống oxy hóa rất tốt trong môi trường hơi nước bão hòa, giữ lòng van luôn nhẵn mịn.

• Tuổi thọ cơ lý tổng thể: Van inox có tuổi thọ cao nhất nhờ độ cứng phôi thép lớn. Van đồng có tuổi thọ vượt trội hơn van gang trong môi trường hơi nóng do không bị tình trạng mục gỉ phôi kim loại theo thời gian vận hành.

• Giá thành đầu tư ban đầu: Van gang có mức giá rẻ nhất cho dải size lớn nhưng cồng kềnh. Van inox có mức giá đắt đỏ nhất phân khúc. Van đồng có mức giá thành hợp lý, mang lại hiệu quả thu hồi vốn cực nhanh cho các hệ thống quy mô nhỏ và trung bình.

• Ứng dụng công nghệ phù hợp: Van gang dùng cho các trục ống tổng kích cỡ lớn áp thường. Van inox dùng cho môi trường hóa chất, thực phẩm vô trùng cao cấp nhiệt cao. Van đồng là lựa chọn số một cho các đường nhánh cấp hơi phân xưởng vừa và nhỏ.

Tại Sao Nhiều Hệ Thống Hơi Nhỏ Và Trung Bình Chọn Van Đồng?

Sự tin tưởng tuyệt đối của các đơn vị lắp đặt đối với dòng cấu kiện này xuất phát từ bốn giá trị thực tế:

• Chi phí đầu tư thấp hơn rất nhiều so với van inox, giảm gánh nặng tài chính ban đầu cho các xưởng sản xuất mới.

• Năng lực chống oxy hóa rất tốt trước hơi nước bão hòa, loại bỏ hiện tượng rác gỉ sét làm kẹt lò xo hay xước đĩa van.

• Trọng lượng gọn nhẹ kết hợp kiểu nối ren tiện lợi giúp quá trình thi công, lắp đặt diễn ra cực kỳ dễ dàng, nhanh chóng.

• Thiết kế cơ khí phổ thông giúp công tác bảo trì, thay thế gioăng phớt định kỳ vô cùng đơn giản, không đòi hỏi kỹ thuật cao.

Ứng Dụng Thực Tế Của Van Hơi Đồng

Dòng cấu kiện kim loại màu chịu nhiệt này xuất hiện dày đặc trong các quy trình công nghệ vừa và nhỏ:

• Ứng dụng của van hơi đồng tại các hệ thống lò hơi nhỏ: Lắp đặt tại trạm phân phối nhánh, cụm đường ống cấp hơi cho các thiết bị phụ trợ.

• Hệ thống giặt là công nghiệp công suất trung bình: Kiểm soát dòng hơi nóng cấp cho các thiết bị máy sấy, máy là ủi lô quần áo.

• Hệ thống hấp thực phẩm tự động: Đóng mở dòng nhiệt bão hòa vào các tủ hấp giò chả, bánh bao, thanh trùng thực phẩm đóng hộp.

• Nhà máy chế biến nông sản và sấy khô: Điều tiết lượng hơi đi vào các buồng sấy nông sản, sấy dược liệu yêu cầu nhiệt độ ổn định.

• Hệ thống sấy gỗ và mây tre đan: Khống chế lượng hơi nước phun ẩm và sưởi nóng không khí trong phòng ủ gỗ.

• Các dây chuyền sản xuất quy mô gia đình, vừa và nhỏ: Phục vụ các công đoạn nấu gián tiếp, gia nhiệt nồi bồn chứa bảo ôn.

Những Sai Lầm Thường Gặp Khi Chọn Van Hơi Đồng

Quá trình tư vấn thi công thường ghi nhận năm sai sót phổ biến gây ảnh hưởng nghiêm trọng đến độ bền hệ thống:

• Chọn sai kích thước danh nghĩa: Mua van dựa theo cảm tính mà không đo chính xác phi ống chờ, dẫn đến việc phải dùng bộ chuyển đổi thu hẹp dòng, gây nghẽn áp lực.

• Chọn sai áp suất làm việc định mức: Lắp van tiêu chuẩn PN10 vào đường ống có áp suất động thường xuyên lên tới 12 bar, làm biến dạng đĩa van và gây rò rỉ.

• Sử dụng van nước thay cho van hơi: Sai lầm chí mạng khi thu mua dòng van nước bằng đồng giá rẻ có gioăng cao su thường, gioăng sẽ bị thiêu rụi trong vài giờ chạy máy, gây xì hơi sống nguy hiểm.

• Không kiểm tra kỹ nhiệt độ thực tế của hệ thống: Đường hơi quá nhiệt vượt ngưỡng 250 độ C nhưng vẫn sử dụng van đồng thau dải thấp, làm giảm độ bền cơ học của phôi đồng.

• Chọn sai kiểu kết nối cơ học: Hệ ren của van không trùng khớp với bước ren của đường ống dẫn, gây hiện tượng lệch răng và rò rỉ môi chất tại mối nối.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước chọn van từ kỹ sư cơ điện

• Bước 1: Xác định kích thước danh nghĩa đường ống dẫn chính xác để lựa chọn size van DN tương thích hoàn hảo.

• Bước 2: Kiểm tra áp suất làm việc thực tế tại điểm lắp đặt để chỉ định phân cấp áp lực PN bảo đảm hệ số an toàn cơ khí.

• Bước 3: Kiểm tra nhiệt độ hơi bão hòa chạy trong lòng ống để lựa chọn dòng van có hệ gioăng bít tòa van chịu nhiệt tương ứng.

• Bước 4: Lựa chọn kiểu kết nối nối ren cho các đường ống nhỏ gọn hoặc nối mặt bích cho các đường ống có mức độ rung lắc cao.

• Bước 5: Lựa chọn thương hiệu uy tín có nguồn gốc rõ ràng, tránh mua phải các dòng sản phẩm trôi nổi đúc từ đồng phế liệu lẫn nhiều tạp chất.

Bộ checklist mua hàng chặt chẽ cho phòng vật tư nhà máy

Trước khi ký phê duyệt đơn hàng nhập kho thiết bị, cán bộ thu mua cần đối chiếu rà soát đầy đủ các tiêu chí định lượng sau:

• Xác định chính xác thông số DN của van trùng khớp hoàn toàn với bản vẽ thiết kế thi công đường ống.

• Xác định cấp áp lực áp suất vận hành tối đa của cấu kiện đáp ứng tốt áp suất lò hơi.

• Xác định nhiệt độ hoạt động đỉnh bảo đảm an toàn trước nền nhiệt dòng hơi nước bão hòa.

• Chọn vật liệu đồng thau hoặc đồng chịu nhiệt tinh luyện đạt chuẩn kỹ thuật công nghiệp.

• Chọn kiểu ren tiện lợi hoặc kiểu bích dày dặn theo đúng kết cấu phôi ống chờ sẵn.

• Kiểm tra bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm mã seri sản phẩm.

• Kiểm tra chế độ bảo hành chính hãng từ nhà phân phối để bảo hộ quyền lợi lâu dài cho doanh nghiệp.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Đồng

Bản chất của van hơi đồng là gì và công dụng chủ lực trong nhà máy?

Đây là dòng thiết bị cơ khí công nghiệp được đúc từ phôi hợp kim đồng hoặc đồng thau chịu nhiệt, có chức năng thực hiện việc đóng ngắt dòng lưu chất hoặc tinh chỉnh điều tiết lượng hơi nước nóng lưu thông trong mạng đường ống dẫn nhiệt.

Dòng cấu kiện kim loại màu này có năng lực chịu được nền nhiệt tối đa bao nhiêu?

Tùy thuộc vào kết cấu phôi đúc và chất liệu chế tạo gioăng bít trục van, dải nhiệt độ vận hành an toàn của thiết bị dao động phổ biến từ mốc 120 độ C cho đến mức chịu tải đỉnh đạt 220 độ C.

Thiết bị van hơi đồng có đảm bảo độ bền lâu dài khi chạy ca liên tục không?

Có. Nhờ đặc tính cơ lý tự nhiên của hợp kim đồng là chống ăn mòn hóa học xuất sắc và không bị gỉ sét biến dạng bề mặt trước sự càn quét của hơi nước bão hòa, thiết bị sở hữu độ bền bỉ cao và tuổi thọ vận hành rất dài nếu dùng đúng thông số.

Giữa hai phương án van hơi đồng và van inox thì nên ưu tiên chọn loại nào?

Việc chọn lựa dựa trên quy mô và ngân sách công nghệ. Van đồng là giải pháp kinh tế và tối ưu nhất cho các hệ thống đường ống quy mô nhỏ và trung bình với mức nhiệt dưới 220 độ C. Van inox chỉ thực sự cần thiết khi lắp đặt tại các hệ thống hơi quá nhiệt áp lực cực cao hoặc dây chuyền hóa chất khắc nghiệt.

Chu kỳ thời gian bao lâu thì bộ phận cơ điện nên bảo trì thiết bị?

Để đảm bảo hệ thống tay quay vận hành mượt mà và gioăng bít tòa van không bị rò rỉ, nhà máy nên duy trì công tác kiểm tra định kỳ, rà soát độ khít đĩa van và tra mỡ trục ty mỗi 6 đến 12 tháng một lần tùy cường độ chạy máy.

Có Nên Sử Dụng Van Hơi Đồng Trong Hệ Thống Hơi Nước?

Tóm lại, van hơi đồng chính là giải pháp kỹ thuật mang tính kinh tế và hiệu quả cao nhất cho đa số các hệ thống hơi nước quy mô vừa và nhỏ hiện nay nhờ sở hữu năng lực chống ăn mòn hóa học xuất sắc, vận hành cơ khí ổn định bền bỉ và có chi phí đầu tư ban đầu cực kỳ tiết kiệm. Việc thấu hiểu bản chất kết cấu để lựa chọn đúng chủng loại van, dải thông số áp lực chịu tải và kiểu ráp nối cơ học đồng bộ sẽ giúp toàn bộ mạng lưới truyền nhiệt vận hành trơn tru, loại bỏ triệt để nguy cơ xì hở hơi sống gây thất thoát năng lượng và kéo dài tuổi thọ cho toàn bộ hệ thống hạ tầng phân xưởng. Đây là hạng mục vật tư thông minh giúp doanh nghiệp tối ưu hóa dòng tiền đầu tư van hơi đồng.
