Van Chặn D50: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Mọi Hệ Thống Đường Ống

Trong vận hành hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát lưu lượng dòng chảy là yếu tố sống còn để đảm bảo an toàn và hiệu quả. Van chặn D50 chính là thiết bị then chốt được các kỹ sư tin dùng nhờ sự linh hoạt và khả năng ứng dụng cao. Từ việc bảo trì đường ống cấp nước, cô lập khu vực trong hệ thống PCCC, cho đến điều tiết lưu chất tại các nhà máy sản xuất, sự hiện diện của loại van này là không thể thay thế.

Tuy nhiên, việc chọn sai kích thước, vật liệu không tương thích với môi chất, hay lắp đặt loại van đóng không kín đều dẫn đến những hậu quả nghiêm trọng như rò rỉ, kẹt van, thậm chí là hư hỏng toàn bộ hệ thống. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn lựa chọn và vận hành van chặn D50 một cách chuẩn xác nhất.

Vì Sao Van Chặn D50 Được Sử Dụng Rộng Rãi Trong Hệ Thống Đường Ống?

Trong thực tế thi công, van chặn đóng vai trò như "người gác cổng" đa năng. Khi cần bảo trì đường ống cấp nước, van giúp ngắt dòng nhanh chóng mà không làm ảnh hưởng đến các phân khu khác. Trong hệ thống PCCC, khả năng cô lập từng khu vực giúp kiểm soát rủi ro hỏa hoạn hiệu quả. Tại các nhà máy, thiết bị này hỗ trợ kiểm soát lưu chất chính xác, đảm bảo quy trình sản xuất diễn ra liên tục.

Nhiều dự án gặp trở ngại lớn chỉ vì khâu chọn thiết bị ban đầu không chuẩn. Việc chọn sai kích thước dẫn đến tình trạng không thể lắp đặt; sai vật liệu (như dùng van gang cho hóa chất) gây ăn mòn nhanh chóng; hay van đóng không kín gây thất thoát lưu lượng, lãng phí tài nguyên và chi phí vận hành.

Vì vậy, việc hiểu rõ về van chặn – kích thước phổ biến nhất – là bước đầu tiên để tối ưu hóa sự ổn định cho bất kỳ hệ thống đường ống nào.

Van chặn d50 Là Gì?

Định nghĩa

Van chặn (DN50) là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống với mục đích chính là đóng/mở hoàn toàn hoặc điều tiết dòng chảy. Trong nhiều trường hợp khẩn cấp, đây là điểm tựa để cô lập từng khu vực, giúp việc sửa chữa, bảo dưỡng diễn ra thuận tiện mà không cần phải dừng toàn bộ hệ thống.

Ý nghĩa kích thước D50

Trong kỹ thuật, ký hiệu DN là viết tắt của Diameter Nominal (đường kính danh nghĩa). Khi nhắc đến van chặn, chúng ta đang nói về kích thước danh định 50mm. Trong hệ đo lường thực tế, kích thước này tương đương với đường ống có đường kính ngoài (phi - Φ) khoảng 60mm. Tên gọi thường gọi khác bao gồm: van khóa D50, van DN50, hay van khóa nước D50, tất cả đều chỉ cùng một loại thiết bị có tiêu chuẩn kết nối tương ứng với đường ống Φ60.

Nguyên Lý Hoạt Động Của Van Chặn

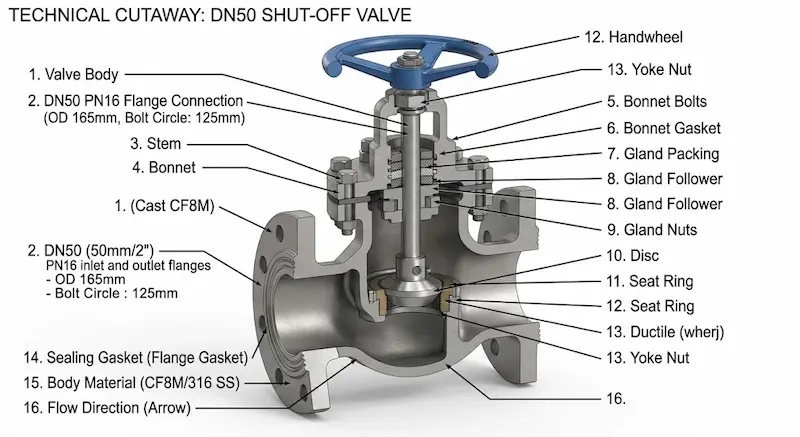

Cấu tạo của van chặn thường bao gồm các bộ phận chính: thân van, đĩa van (hoặc bi/cửa van), trục van, bộ phận điều khiển (tay quay hoặc tay gạt) và hệ thống gioăng làm kín.

Khi người vận hành tác động lực vào tay vô lăng hoặc tay gạt, trục van sẽ truyền chuyển động đến đĩa van. Tùy vào loại van, đĩa sẽ di chuyển tịnh tiến lên xuống hoặc xoay 90 độ để chặn hoặc mở thông dòng lưu chất. Cơ chế này mang lại ưu điểm vượt trội: khả năng đóng kín tuyệt đối, giảm thiểu tổn thất áp suất trên đường ống và đảm bảo vận hành ổn định trong thời gian dài.

Các Loại Van Chặn Phổ Biến Trên Thị Trường

Van cổng D50 (Gate Valve)

Đặc trưng bởi thiết kế cửa van dạng tấm chắn, van cổng D50 cho phép lưu chất đi qua với tổn thất áp suất cực thấp. Đây là lựa chọn hàng đầu cho các hệ thống nước sạch hoặc dầu, nơi cần sự ổn định và tuổi thọ thiết bị cao.

Van cầu D50 (Globe Valve)

Khác với van cổng, van cầu được thiết kế để điều tiết lưu lượng một cách chính xác. Tuy nhiên, do cấu trúc dòng chảy hình chữ S bên trong, van cầu gây ra tổn thất áp suất cao hơn, phù hợp cho những vị trí cần kiểm soát lưu lượng dòng chảy gắt gao.

Van bi D50 (Ball Valve)

Với cơ chế đóng mở 1/4 vòng (90 độ), van bi D50 mang lại tốc độ phản ứng cực nhanh. Đây là thiết bị lý tưởng cho các hệ thống khí nén, hóa chất hoặc nước sạch nhờ khả năng kín tuyệt đối, hạn chế tối đa rò rỉ.

Van bướm D50 (Butterfly Valve)

Nhờ thiết kế nhỏ gọn và trọng lượng nhẹ, van bướm D50 giúp tiết kiệm không gian lắp đặt và giảm chi phí đầu tư. Chúng thường được sử dụng trong hệ thống HVAC, PCCC hoặc cấp thoát nước quy mô lớn.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Chặn

Để chọn được van chặn đúng chuẩn, kỹ sư cần nắm vững 5 yếu tố kỹ thuật:

1. Kích thước: DN50 (tương đương 2 inch).

2. Áp lực làm việc: Phải chọn PN10, PN16, PN25 tùy theo áp suất vận hành hệ thống.

3. Nhiệt độ: Đảm bảo vật liệu chịu được dải nhiệt từ 0°C đến 220°C (tùy vào chất liệu inox hay gang).

4. Kiểu kết nối: Phổ biến là mặt bích, nối ren, hoặc kiểu kẹp (Wafer/Lug).

5. Vật liệu: Gang, Đồng, Inox 304/316 hoặc Nhựa PVC (đối với môi trường axit).

So Sánh Van Chặn Gang, Đồng, Inox Và Nhựa

Phân tích: Inox 304/316 có giá thành cao do đặc tính chống oxy hóa vượt trội, lý tưởng cho thực phẩm và dược phẩm. Gang là lựa chọn kinh tế cho các đường ống nước công nghiệp. Nhựa chỉ nên dùng cho các hệ thống xử lý nước thải hoặc hóa chất nhẹ để tối ưu chi phí.

Tại Sao Cần Chọn Đúng Van Chặn Theo Môi Trường Sử Dụng?

Việc chọn sai vật liệu van chặn có thể biến một hệ thống hoàn hảo thành "thảm họa" vận hành. Ví dụ, sử dụng van gang trong môi trường hóa chất sẽ gây ăn mòn nhanh, dẫn đến kẹt van hoặc hỏng gioăng trong thời gian ngắn. Tương tự, nếu áp suất thực tế vượt quá PN của van, thân van có thể bị nứt, gây rủi ro cháy nổ hoặc tràn lưu chất, mất an toàn lao động.

Nguyên tắc vàng khi lựa chọn là: Môi chất → Nhiệt độ → Áp lực → Kiểu kết nối → Vật liệu van.

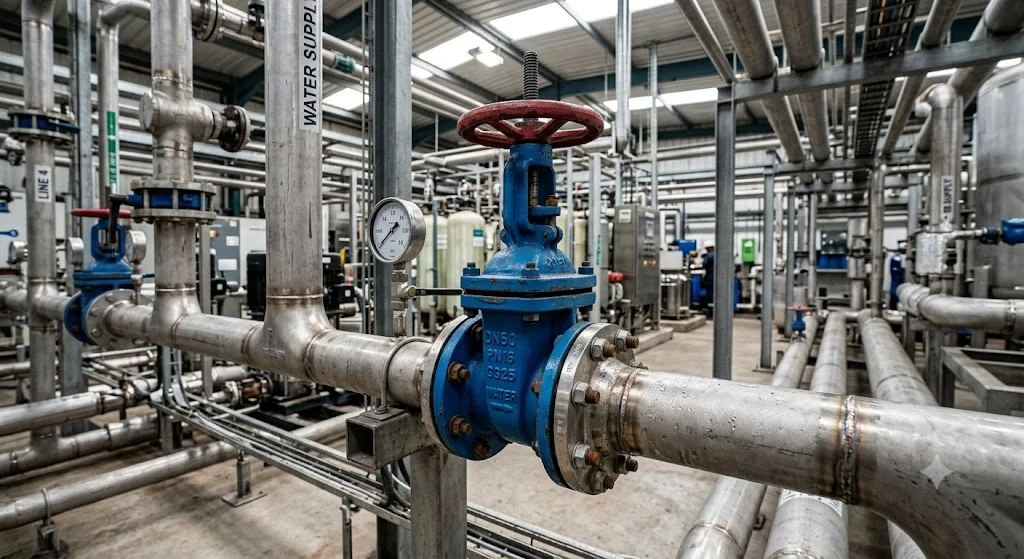

Ứng Dụng Thực Tế Của Van Chặn

• Hệ thống cấp nước: Dùng trong các chung cư, tòa nhà cao tầng và khu công nghiệp.

• Hệ thống PCCC: Kiểm soát dòng chảy trong các trạm bơm và đường ống sprinkler chữa cháy.

• Hệ thống HVAC: Điều tiết nước trong hệ thống Chiller và Cooling Tower.

• Công nghiệp chuyên dụng: Hóa chất, thực phẩm, dược phẩm (ưu tiên dùng inox 316).

• Xử lý nước thải: Sử dụng các loại van có độ bền hóa chất tốt.

Những Sai Lầm Thường Gặp Khi Mua Van Chặn

Đừng để cái bẫy "giá rẻ" khiến bạn phải thay van nhiều lần. Nhiều đơn vị mua hàng thường mắc các lỗi sau:

1. Mua theo giá rẻ: Bỏ qua chất lượng vật liệu thân van.

2. Không kiểm tra tiêu chuẩn mặt bích: Dẫn đến không thể lắp khít với đường ống.

3. Bỏ qua áp suất hệ thống: Chọn van PN10 trong khi áp suất thực là PN16.

4. Không quan tâm xuất xứ: Mua phải hàng kém chất lượng, không có CO-CQ, dẫn đến nhanh rò rỉ.

Hướng Dẫn Chọn Van Chặn Chuẩn Kỹ Thuật

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo checklist sau:

• Xác định chính xác môi chất (nước, hơi, hóa chất).

•  Kiểm tra kích thước DN50 và tiêu chuẩn mặt bích.

•  Tính toán áp suất và nhiệt độ làm việc thực tế.

•  Chọn vật liệu tương thích (inox cho hóa chất, gang cho nước).

•  Ưu tiên thương hiệu có chứng nhận chất lượng (CO-CQ) và đơn vị cung cấp uy tín.

Khi lắp đặt, hãy đảm bảo van được lắp đúng chiều dòng chảy, siết bulong đều tay để tránh cong vênh gioăng. Bảo trì định kỳ bằng cách bôi trơn trục van và thay gioăng nếu thấy dấu hiệu rò rỉ.

FAQ: Câu Hỏi Thường Gặp

Van chặn D50 tương đương bao nhiêu inch?

 DN50 tương đương với 2 inch.

Van D50 dùng cho đường ống phi bao nhiêu?

 Phù hợp với ống có đường kính ngoài Φ60 mm.

Nên chọn van bi hay van cổng D50?

 Chọn van bi nếu cần đóng mở nhanh; van cổng nếu ưu tiên lưu lượng lớn và độ bền áp suất.

Van chặn inox có đắt hơn van gang không?

 Có, nhưng inox mang lại hiệu quả kinh tế lâu dài nhờ khả năng chống ăn mòn.

Van chặn có dùng cho hóa chất được không?

 Có, nên chọn inox 316 hoặc nhựa chuyên dụng tùy vào tính chất của hóa chất.

Kết Luận

Van chặn là thiết bị không thể thiếu trong các hệ thống cấp nước, PCCC, HVAC và công nghiệp hiện đại. Sự kết hợp giữa việc hiểu đúng đặc tính kỹ thuật và lựa chọn vật liệu phù hợp sẽ giúp hệ thống của bạn vận hành trơn tru, bền bỉ, đồng thời giảm thiểu đáng kể chi phí bảo trì không cần thiết.
