Van Hơi Điện: Giải Pháp Tự Động Hóa Kỹ Thuật Số Cho Hệ Thống Nhiệt Hiện Đại

Trong bối cảnh nền công nghiệp toàn cầu đang dịch chuyển mạnh mẽ theo xu hướng số hóa, hạ tầng quản lý năng lượng nhiệt tại các phân xưởng cũng đòi hỏi những bước tiến vượt bậc về mặt công nghệ. Dòng môi chất hơi bão hòa vận hành trong lòng ống luôn mang theo áp lực nén tĩnh lớn và nhiệt lượng đậm đặc. Để điều phối nguồn năng lượng này một cách khoa học, sự xuất hiện của dòng cấu kiện van điều khiển điện đã trở thành một cuộc cách mạng kỹ thuật, giúp thay đổi hoàn toàn phương thức quản trị mạng nhiệt truyền thống.

Việc duy trì các dòng van vận hành thủ công bằng vô lăng tay quay tại các vị trí xung yếu đang bộc lộ những hạn chế chí mạng cho doanh nghiệp. Sự chậm trễ và thiếu chính xác trong thao tác cơ học của con người không chỉ gây thất thoát năng lượng hơi sống khốc liệt mà còn trực tiếp làm giảm độ đồng đều nhiệt độ của mẻ sấy thành phẩm. Nhằm giải quyết triệt để bài toán này, các kỹ sư cơ điện hiện nay luôn ưu tiên tích hợp van điều khiển điện để đáp ứng các yêu cầu điều khiển từ xa khẩn cấp, thiết lập một quy trình vận hành khép kín, an toàn tuyệt đối và đạt hiệu suất tối ưu cho các dây chuyền sản xuất hiện đại.

Van Hơi Điện Là Gì?

Định nghĩa bản chất thiết bị dưới góc nhìn chuyên gia

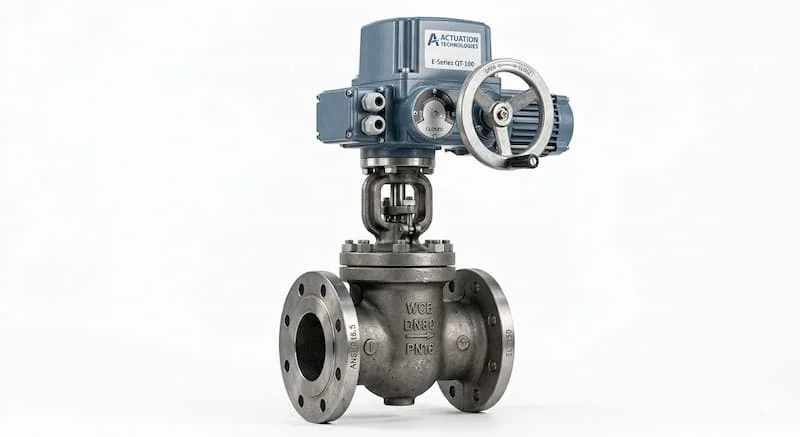

Để thấu hiểu bản chất kỹ thuật một cách trực quan, van hơi điện là gì? Đây là dòng thiết bị cơ điện tử cao cấp, sử dụng bộ truyền động điện hay còn gọi là actuator điện để chuyển hóa điện năng thành động năng cơ học, nhằm tự động điều khiển đóng mở hoàn toàn hoặc tinh chỉnh tiết lưu điều tiết dòng hơi nước trong hệ thống đường ống công nghiệp. Thiết bị này hoạt động như một nút chặn kỹ thuật số, thực hiện các lệnh đóng ngắt từ trung tâm một cách định lượng và dứt khoát.

Bốn đặc điểm nổi bật cấu thành năng lực vận hành

Dòng cấu kiện tự động hóa này sở hữu bốn thế mạnh cơ học cốt lõi bao gồm:

• Khả năng điều khiển từ xa linh hoạt từ phòng điều hành trung tâm mà không cần công nhân tiếp cận vị trí van.

• Khả năng tích hợp hệ thống tự động hóa nhà máy một cách đồng bộ thông qua các chuẩn truyền thông công nghiệp.

• Hoạt động chính xác tuyệt đối, giữ vững biên độ sai số lưu lượng ở mức cực nhỏ.

• Giảm nhân công vận hành trực tiếp, tối ưu hóa chi phí quản lý và loại bỏ các sai sót do yếu tố con người.

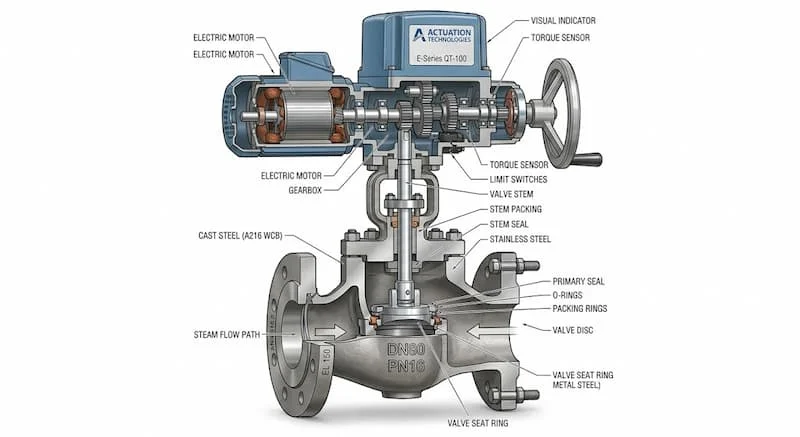

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Điện

Chi tiết các module cấu thành chỉnh thể chịu nhiệt

Cấu tạo van điều khiển điện là sự kết hợp đồng bộ giữa module cơ khí chịu áp lực và module mạch điện tử điều khiển cao cấp:

• Thân van chịu lực: Phần vỏ đúc nguyên khối dày dặn tiếp xúc trực tiếp môi chất nóng, thường chế tạo từ các phôi kim loại tinh luyện dẻo dai như gang cầu, thép đúc áp lực cao hoặc inox chống ăn mòn.

• Bộ truyền động điện: Khối động cơ thượng tầng bao gồm motor điện đảo chiều mô-men xoắn lớn phối hợp cùng hộp số giảm tốc nhiều cấp để nhân lực siết trục van.

• Bộ điều khiển hành trình: Hệ thống mạch xử lý phân chia thành dạng đóng mở hoàn toàn ON/OFF hoặc dạng tuyến tính tinh chỉnh góc mở.

• Bộ phận làm kín: Hệ thống đệm bít tòa van và cổ ty sử dụng vật liệu graphite chịu nhiệt nguyên chất, ngăn chặn mọi kẽ hở vi mô.

• Kiểu kết nối cơ học: Phương thức ráp nối với hệ thống ống chờ thông qua mối nối ren tiện lợi dải size nhỏ hoặc kết nối mặt bích dày dặn chịu tải lớn dải size rộng.

Nguyên lý vận hành biến đổi điện năng thành cơ năng hướng trục

Cơ chế chuyển động của dòng van này dựa trên sự truyền động cơ khí khép kín từ động cơ điện xuống trục van. Khi bộ truyền động nhận tín hiệu điều khiển bằng xung điện áp hoặc dòng analog từ tủ trung tâm, motor điện sẽ kích hoạt và tạo chuyển động quay hành trình.

Thông qua hệ thống hộp số giảm tốc để gia tăng lực momen xoắn, trục ty van sẽ truyền động tịnh tiến hoặc xoay hướng trục để điều khiển đóng mở đĩa van hoặc điều tiết lưu lượng hơi nóng đi qua lòng van. Quy trình này diễn ra hoàn toàn tự động, cho phép ngắt dòng hoặc tăng giảm dòng nhiệt một cách mịn màng theo thời gian thực.

Các Loại Van Hơi Điện Phổ Biến

Để tương thích hoàn hảo với từng sơ đồ công nghệ riêng biệt, mạng nhiệt phân tách thành bốn dòng van điện chủ lực:

Van bi điều khiển điện

Dòng cấu kiện tối ưu cho các nhánh ống yêu cầu cô lập dòng lưu chất một cách dứt khoát. Nhờ kết cấu viên bi đục lỗ xuyên tâm xoay góc 90 độ, van bi điều khiển điện mang lại tốc độ đóng mở nhanh và độ kín cao tuyệt đối, triệt tiêu hoàn toàn hiện tượng sụt giảm áp lực đường ống khi mở hoàn toàn.

Van bướm điều khiển điện

Giải pháp cơ khí chuyên dụng cho các trục đường ống dẫn phân phối tổng có kích thước lớn. Ưu thế lớn nhất của dòng van bướm điều khiển điện là kết cấu đĩa cánh bướm mỏng nhẹ giúp tiết kiệm tối đa diện tích thi công, giảm tải trọng tĩnh lên giá đỡ và có mức giá thành hợp lý hơn các dòng van thân đúc cồng kềnh.

Van cầu điều khiển điện

Mắt xích công nghệ quan trọng nhất trong các chu trình sấy sưởi yêu cầu kiểm soát nhiệt độ mịn màng. Thiết kế lòng van hình chữ S uốn lượn đặc trưng giúp van cầu điều khiển điện sở hữu năng lực điều tiết lưu lượng chính xác tuyệt đối ở các góc mở hẹp mà không sợ hiện tượng xói mòn vẹt đĩa van dưới dòng hơi cao tốc.

Van điện từ hơi nóng

Thiết bị đóng ngắt trực tiếp bằng lực từ trường của cuộn coil điện. Van điện từ hơi nóng sở hữu tốc độ đóng mở cực nhanh, hành trình chuyển trạng thái diễn ra gần như tức thì trong vòng dưới một giây, cực kỳ phù hợp cho các vị trí cấp hơi nhánh nhỏ hoặc hệ thống xả ngưng tự động tần suất cao.

Thông Số Kỹ Thuật Quan Trọng

Quá trình thẩm định hồ sơ kỹ thuật đòi hỏi bộ phận cơ điện phải kiểm tra định lượng các thông số van một cách chặt chẽ:

• Kích thước danh nghĩa (DN): Trải dài dải kích cỡ từ hệ ống nhánh nhỏ DN15 cho đến các trục đường ống tổng phân xưởng DN300.

• Cấp áp lực chịu tải (PN): Định mức an toàn cho vỏ thân van dựa theo tiêu chuẩn kỹ thuật châu Âu gồm PN16, PN25 và PN40.

• Nhiệt độ hoạt động an toàn: Các mốc chịu nhiệt dẻo dai tương ứng với từng cấp vật liệu bao gồm 180 độ C, 220 độ C và mức cực hạn đạt 350 độ C.

• Điện áp nguồn cấp cho actuator: Đa dạng dải nguồn để tương thích hạ tầng nhà máy gồm dòng điện một chiều 24VDC an toàn, dòng xoay chiều phổ thông 220VAC hoặc nguồn điện động lực 380VAC cho dòng tải lớn.

• Tín hiệu điều khiển truyền thông: Phân định rõ dạng đóng ngắt ON/OFF thông thường hoặc dạng điều tiết tuyến tính nhận dòng analog dải 4-20mA hoặc dải áp 0-10V.

So Sánh Van Hơi Điện Và Van Hơi Điều Khiển Khí Nén

Việc đặt hai trường phái tự động hóa lên bàn cân giúp các kỹ sư cơ điện định hình phương án thiết kế trạm van:

• Chi phí đầu tư ban đầu: van điều khiển điện có mức chi phí phôi vật tư ban đầu cao hơn do kết cấu bộ actuator điện thông minh phức tạp. Van khí nén rẻ hơn nhưng yêu cầu nhà máy phải có sẵn hệ thống máy nén khí và đường ống dẫn khí điều khiển đi kèm.

• Chi phí vận hành lâu dài: Van điện tối ưu hơn về chi phí vận hành do thiết bị chỉ tiêu thụ điện năng trong vài mươi giây khi motor dịch chuyển hành trình rồi tự động ngắt mạch. Van khí nén tiêu tốn chi phí gián tiếp từ việc duy trì áp suất dòng khí nén khô liên tục của trạm nén.

• Độ chính xác điều tiết: Van điện tuyến tính chiếm ưu thế tuyệt đối nhờ chuyển động xoay của trục vít hộp số mịn màng, giữ đĩa van cố định tại vị trí cài đặt mà không bị dao động chập chờn bởi áp lực dòng môi chất dội ngược.

• Tốc độ phản hồi hành trình: Khí nén vượt trội khi chỉ mất 1 đến 2 giây để đóng mở tòa van. Van điện đòi hỏi thời gian chạy motor giảm tốc từ 15 đến 30 giây nên không phù hợp cho các vị trí yêu cầu ngắt dòng khẩn cấp tức thì dưới một giây.

• Công tác bảo trì định kỳ: Cơ cấu cơ khí khí nén đơn giản nên dễ bảo dưỡng thay gioăng phớt giá rẻ. Actuator điện tích hợp bo mạch phức tạp nên đòi hỏi kỹ thuật viên có tay nghề cao và chi phí linh kiện thay thế tốn kém hơn khi xảy ra sự cố cháy mạch.

• Khả năng làm việc trong môi trường hơi nóng: Van khí nén có độ bền bỉ tự nhiên tốt hơn khi lắp đặt tại các không gian có nhiệt độ môi trường cao. Van điện đòi hỏi phải chọn dòng cấu kiện có thiết kế trục dài tản nhiệt cổ van để bảo vệ các linh kiện điện tử thượng tầng không bị om nhiệt dẫn đến chập cháy.

Tại Sao van điều khiển điện Được Ưa Chuộng Trong Tự Động Hóa?

Sự tin tưởng tuyệt đối của các nhà thầu cơ điện đối với dòng cấu kiện này xuất phát từ bốn giá trị cốt lõi:

• Khả năng điều khiển từ xa toàn diện: Loại bỏ hoàn toàn quy trình vận hành cơ tay vất vả và nguy hiểm của thợ đi ca tại các vị trí trên cao hoặc không gian hẹp.

• Khả năng tích hợp sâu vào hệ thống PLC và SCADA: Cho phép lập trình các kịch bản sấy tự động dựa trên phản hồi của cảm biến áp suất và cảm biến nhiệt độ đầu ra.

• Giảm thiểu nhân công nhà máy tối đa: Một kỹ sư ngồi phòng trung tâm có thể giám sát và đóng ngắt hàng trăm điểm van phân xưởng chỉ bằng cú click chuột.

• Kiểm soát chính xác lưu lượng hơi: Giữ cho biểu đồ nhiệt độ phòng sấy luôn đi theo đường tuyến tính chuẩn, nâng cao tỷ lệ thành phẩm đạt chất lượng cao.

Ứng Dụng Thực Tế Của van điều khiển điện

Dòng cấu kiện tự động hóa kỹ thuật số này là nút thắt kiểm soát nhiệt năng xuất hiện dày đặc trong các ngành công nghiệp:

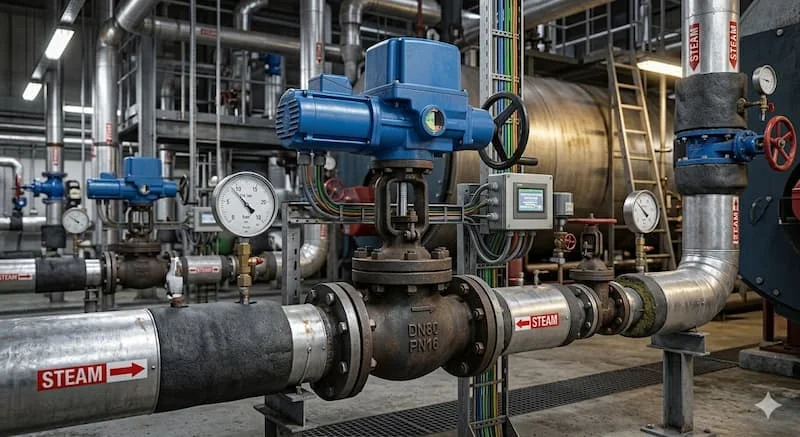

• Ứng dụng của van hơi điện tại các hệ thống lò hơi: Lắp đặt trực tiếp trên các đường cấp hơi tổng phân xưởng, cụm van chặn trạm phân phối trung tâm.

• Nhà máy chế biến thực phẩm: Tinh chỉnh dòng nhiệt lượng bão hòa cấp cho hệ thống nồi hầm, tủ sấy tiệt trùng nông sản yêu cầu giữ nhiệt độ chính xác cực cao.

• Nhà máy sản xuất đồ uống và bia rượu: Điều tiết lượng hơi nóng đi vào hệ thống nấu mạch nha và các dây chuyền thanh trùng chai thủy tinh vô trùng.

• Nhà máy sản xuất giấy và bao bì: Khống chế dòng hơi sấy đi vào các lô sấy ép tấm phôi khô với tần suất chạy ca liên tục 24/7.

• Nhà máy dệt nhuộm và hoàn tất vải: Cấp dòng hơi bão hòa ổn định vào các bể nhuộm áp lực nhằm duy trì đúng biểu đồ nhiệt độ phối màu sợi.

• Nhà máy hóa chất và lọc hóa dầu: Phục vụ chu trình công nghệ sưởi bồn phản ứng, trạm lưu thông lưu chất hóa học nhiệt độ cao.

• Hệ thống HVAC và sưởi ấm trung tâm: Điều phối dòng hơi nóng vào các bộ trao đổi nhiệt Chiller hoặc AHU để nâng nhiệt độ không khí cho các tòa nhà và phân xưởng lớn.

Những Sai Lầm Khi Chọn Van Hơi Điện

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây thiệt hại lớn cho ngân sách của chủ đầu tư:

• Chọn sai điện áp điều khiển: Thu mua van chạy nguồn 24VDC cấp vào hệ thống dây chờ 220VAC hiện hữu của phân xưởng, dẫn đến nổ cháy bo mạch actuator ngay trong lần đóng điện đầu tiên.

• Chọn sai vật liệu phôi thân van: Đưa thân van gang xám chất lượng thấp vào vị trí hơi quá nhiệt có dải áp cao, làm nứt rạn vỏ van do hiện tượng sốc nhiệt cơ khí.

• Không tính đến nhiệt độ hơi thực tế tại điểm lắp: Sử dụng van có cổ trục ngắn khiến lượng nhiệt lượng đối lưu từ lòng van truyền thẳng lên mô-đun điện tử, làm nóng chảy lớp cách điện và phá hủy động cơ.

• Chọn sai mô-men xoắn của bộ actuator điện: Lực momen xoắn của động cơ yếu hơn lực cản áp suất tĩnh của dòng hơi, khiến van bị kẹt lửng hành trình và không thể ép chặt đĩa van bít kín tòa van.

• Không kiểm tra kỹ tiêu chuẩn kết nối mặt bích: Lắp van bích tiêu chuẩn JIS vào hệ ống chờ tiêu chuẩn ANSI, dẫn đến lệch tâm lỗ bulông và không thể ráp chặt cơ khí.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước chọn van từ kỹ sư cơ điện tử

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm thi công để giới hạn dải vật liệu phôi đúc thân van và hệ gioăng bít trục thích hợp.

• Bước 2: Xác định áp suất hệ thống vận hành định mức để chỉ định phân cấp áp lực PN bảo đảm hệ số an toàn cơ khí.

• Bước 3: Chọn loại van phù hợp dựa trên yêu cầu công nghệ tại vị trí lắp đặt, ưu tiên van cầu cho điều tiết mịn và van bi cho ngắt dòng dứt khoát.

• Bước 4: Lựa chọn điện áp điều khiển tương thích hoàn hảo với hạ tầng tủ điện và hệ thống nguồn cấp hiện hữu của phân xưởng.

• Bước 5: Kiểm tra khả năng tương thích với hệ thống tự động hóa nhà máy bằng cách xác nhận dạng tín hiệu đóng ngắt ON/OFF hay dòng analog 4-20mA điều tiết.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư dự án

Trước khi tiến hành ký phê duyệt đơn hàng nhập kho thiết bị, bộ phận thu mua cần rà soát đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của thân van trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định cấp áp lực PN được đúc nổi sắc nét trực tiếp trên vỏ thân bảo vệ cấu kiện.

• Xác định dải nhiệt độ vận hành tối đa của lòng van đáp ứng tốt nền nhiệt bão hòa thực tế.

• Chọn điện áp phù hợp chạy motor ổn định theo nguồn điện điều khiển hiện có của nhà máy.

• Chọn kiểu điều khiển dạng ngắt dòng ON/OFF dứt khoát hay dải tuyến tính nhận tín hiệu dòng analog mịn màng.

• Kiểm tra vật liệu thân van bảo đảm đúng mác gang dẻo, thép đúc chịu áp lực hoặc inox chống ăn mòn bề mặt theo đúng hồ sơ thiết kế.

• Sản phẩm có đầy đủ bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm mã seri trùng khớp.

• Kiểm tra thời hạn và điều khoản chính sách bảo hành chính hãng từ nhà cung cấp có pháp nhân uy tín rõ ràng.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Điện

Thiết bị van hơi điện là gì và chức năng cốt lõi trong phân xưởng?

Đây là dòng cấu kiện cơ khí chịu nhiệt được tích hợp bộ động cơ điện thượng tầng, sử dụng nguồn năng lượng điện để tự động đóng mở hoàn toàn hoặc tinh chỉnh điều tiết lưu lượng dòng hơi nước nóng bên trong hệ thống đường ống công nghiệp.

Dòng cấu kiện tự động hóa này có năng lực chịu được nền nhiệt độ cao không?

Có. Tất cả các dòng sản phẩm chuyên dụng cho mạng nhiệt đều được thiết kế cổ trục tản nhiệt kéo dài kết hợp gioăng graphite, cho phép thiết bị làm việc bền bỉ ở dải nhiệt độ từ 180 độ C cho đến ngưỡng trên 350 độ C một cách an toàn.

Cho hệ thống hơi nóng công nghiệp thì nên ưu tiên dùng van hơi điện hay van khí nén?

Việc lựa chọn phụ thuộc vào hạ tầng phân xưởng. Van điện là giải pháp tối ưu cho các hệ thống có sẵn mạng lưới đường dây điện, yêu cầu không gian lắp đặt gọn gàng và đòi hỏi kiểm soát lưu lượng có độ chính xác tuyến tính cao. Van khí nén sẽ thích hợp hơn cho các vị trí yêu cầu tốc độ đóng ngắt hành trình cực nhanh dưới 2 giây hoặc môi trường có nguy cơ cháy nổ cao.

Thiết bị van hơi điện có khả năng điều tiết lưu lượng dòng nhiệt được không?

Có. Khi thiết bị được trang bị bộ truyền động điện tuyến tính nhận tín hiệu điều khiển analog thông minh, motor sẽ tự động tinh chỉnh hành trình đĩa van đóng mở theo các góc mịn để điều tiết lưu lượng hơi chính xác theo nhiệt độ cài đặt.

Chu kỳ thời gian bao lâu thì kỹ sư cơ điện nên tiến hành bảo trì cấu kiện?

Thông thường, để đảm bảo mạch điện tử không bị ẩm mốc và hệ cơ khí hộp số vận hành mượt mà, nhà máy nên thực hiện các chu kỳ kiểm tra định kỳ, tra mỡ chịu nhiệt và rà soát hệ gioăng bít mỗi 6 đến 12 tháng một lần tùy theo cường độ làm việc của phân xưởng.

Có Nên Sử Dụng Van Hơi Điện Trong Hệ Thống Hơi?

Tóm lại, van hơi điện chính là giải pháp tự động hóa toàn diện và hiệu quả nhất cho các hệ thống hơi công nghiệp hiện đại ngày nay, giúp kiểm soát dòng hơi một cách chính xác tuyệt đối, cắt giảm tối đa chi phí nhân công vận hành trực tiếp và nâng cao toàn diện hiệu suất sấy truyền nhiệt của nhà máy. Việc thấu hiểu bản chất kỹ thuật để lựa chọn đúng chủng loại van, lực momen xoắn của actuator điện và các thông số kích thước hình học đồng bộ sẽ giúp toàn bộ mạng lưới đường ống vận hành ổn định, triệt tiêu hoàn toàn nguy cơ hao phí hơi sống và bền bỉ trong thời gian dài qua nhiều thập kỷ chạy máy. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị công nghệ bền vững cho doanh nghiệp đối với van hơi điện.
