Van Hơi Điện Từ: Giải Pháp Kiểm Soát Dòng Nhiệt Tốc Độ Cao Cho Mạng Đường Ống Công Nghiệp

Trong kết cấu hạ tầng năng lượng của các nhà máy sản xuất hiện đại, việc quản trị chu trình sấy sưởi đòi hỏi các cấu kiện kiểm soát dòng lưu chất phải đạt độ chuẩn xác cực cao về mặt thời gian phản hồi. Dòng lưu chất vận hành trong lòng ống mang theo áp lực lớn và lượng nhiệt năng đậm đặc. Để quản lý nguồn năng lượng phân phối này một cách linh hoạt, sự hiện diện của cấu kiện steam solenoid valve là một giải pháp công nghệ cốt lõi giúp các kỹ sư thiết lập mạng lưới tự động hóa khép kín và an toàn.

Nếu đơn vị quản lý vận hành chủ quan sử dụng các dòng cấu kiện dải phổ thông không đạt chuẩn kỹ thuật cho môi trường nhiệt cao, hậu quả để lại sẽ vô cùng nghiêm trọng. Dưới sự tàn phá của dòng nhiệt bão hòa cao tốc, các điểm cuộn dây và gioăng bít sẽ nhanh chóng bị thiêu rụi, gây ra hiện tượng rò rỉ hơi sống khốc liệt, làm sụt giảm nghiêm trọng áp suất lò hơi và đẩy chi phí chất đốt tăng vọt. Đầu tư trang bị hệ thống steam solenoid valve chất lượng cao chính là phương án tối ưu để loại bỏ các điểm nguy cơ, triệt tiêu rủi ro dừng máy đột xuất và bảo hộ hạ tầng cơ điện lâu dài.

Van Hơi Điện Từ Là Gì?

Định nghĩa bản chất thiết bị từ chuyên gia kỹ thuật

Để làm rõ khái niệm định lượng dưới góc nhìn chuyên ngành, van hơi điện từ là gì? Đây là dòng thiết bị cơ điện dụng chuyên trách cho môi trường nhiệt, sử dụng lực điện từ sinh ra từ cuộn coil khi có dòng điện chạy qua để tác động trực tiếp hoặc gián tiếp lên ty van, từ đó điều khiển hành vi đóng hoặc mở dòng hơi nước trong hệ thống đường ống một cách hoàn toàn tự động. Thiết bị đóng vai trò như một công tắc chuyển mạch lưu chất, vận hành độc lập theo các tín hiệu điện điều khiển từ phòng trung tâm.

Bốn đặc điểm nổi bật cấu thành năng lực vận hành vượt trội

Dòng cấu kiện van hơi công nghiệp tự động này khẳng định ưu thế vận hành nhờ các đặc tính kết cấu ưu việt:

• Khả năng đóng mở cực nhanh, hành trình chuyển trạng thái tòa van diễn ra gần như tức thì trong vài phần mươi giây.

• Kích thước nhỏ gọn, tối ưu không gian lắp đặt thực tế tại các cụm máy sấy hoặc các nhánh ống có không gian chật hẹp.

• Khả năng tự động hóa dễ dàng, cho phép kết nối trực tiếp với các thiết bị rơ le trung gian, cảm biến áp suất hoặc tủ điều khiển PLC.

• Chi phí đầu tư thấp hơn đáng kể so với các dòng van điều khiển motor điện hay khí nén có dải size tương đương.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Điện Từ

Chi tiết kết cấu cơ học chịu tải nhiệt dẻo dai

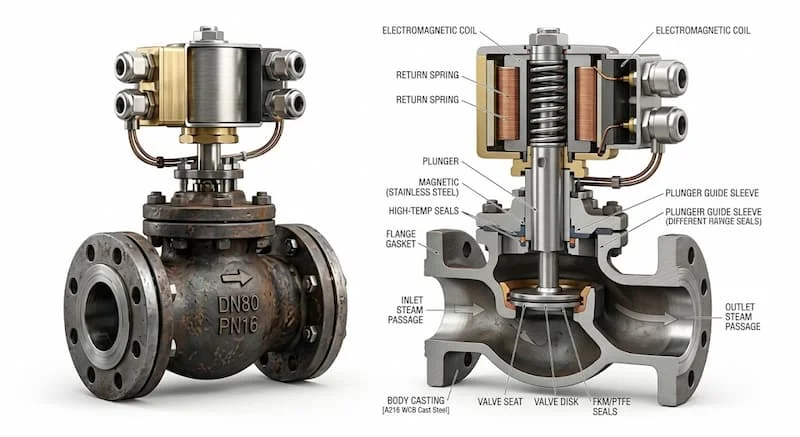

Cấu tạo steam solenoid valve là một chỉnh thể cơ điện khép kín được cấu thành từ năm bộ phận cơ bản:

• Thân van chịu lực: Phần vỏ đúc trực tiếp tiếp xúc lưu chất nóng, chế tạo từ các phôi kim loại chịu bền như đồng tinh luyện, gang cầu hoặc inox mác cao chịu mài mòn.

• Cuộn coil điện từ: Đầu não sinh lực cơ học, quấn bằng dây đồng nguyên chất dải chịu nhiệt cao, tương thích dải nguồn điện áp 24VDC, 220VAC hoặc 380VAC.

• Ty van và cốt lõi từ: Trục chuyển động tịnh tiến làm bằng thép từ tính chống ăn mòn dẻo dai dưới lực hút lớn.

• Lò xo hồi vị: Cấu kiện cơ khí tạo lực đàn hồi liên tục để đẩy lõi van trở lại vị trí gốc khi ngắt dòng điện áp.

• Gioăng làm kín chịu nhiệt: Hệ màng bít tòa van được gia công từ các hợp chất chịu tải nhiệt chuyên dụng như Teflon PTFE hoặc cao cao cấp Viton.

Nguyên lý hoạt động điều hòa lưu chất mạng nhiệt

Cơ chế vận hành của thiết bị phân định rõ ràng dựa trên cấu trúc kỹ thuật của trạng thái thường đóng (NC) hoặc trạng thái thường mở (NO):

Ở trạng thái thường đóng (NC), khi chưa cấp điện, lực đẩy của lò xo hồi vị sẽ ép chặt ty van xuống tòa van, khóa chặt hành lang không cho dòng lưu chất đi qua. Khi cấp điện vào cuộn coil, dòng điện sinh ra từ trường mạnh hút lõi từ và ty van dịch chuyển tịnh tiến lên phía trên, thắng lực cản lò xo để mở toang tòa van, cho phép dòng hơi nóng lưu thông tự do. Khi ngắt điện, từ trường biến mất ngay lập tức, lò xo hồi vị lại ép ty van xuống để đóng hành lang trục ống. Đối với dòng thường mở (NO), quy trình cơ học diễn ra hoàn toàn ngược lại.

Các Loại steam solenoid valve Phổ Biến Hiện Hiện Nay

Để tương thích hoàn hảo với từng mục đích công nghệ riêng biệt, hệ sinh thái thiết bị phân tách thành sáu chủng loại cấu kiện chủ lực:

Van hơi điện từ thường đóng

Đây là dải sản phẩm phổ biến nhất trong các phân xưởng sản xuất. Thiết bị luôn duy trì trạng thái khóa dòng hơi an toàn khi hệ thống mất điện hoặc chưa kích hoạt chu trình chạy ca, giúp ngăn chặn hiện tượng thất thoát dòng nhiệt ngoài ý muốn.

Van hơi điện từ thường mở

Dòng cấu kiện chuyên dụng cho các vị trí yêu cầu luôn luôn có dòng hơi nóng lưu thông liên tục để duy trì nhiệt nền đường ống, và chỉ đóng lại khi có tín hiệu điện kích hoạt khẩn cấp nhằm bảo vệ một phân đoạn công nghệ hạ nguồn.

Van hơi điện từ tác động trực tiếp

Mẫu thiết bị sử dụng lực hút điện từ tác động trực tiếp lên lõi để đóng mở tòa van chính. Dòng cấu kiện này vận hành ổn định không phụ thuộc vào độ chênh lệch áp suất giữa đầu vào và đầu ra, chuyên dùng cho hệ thống dải ống size nhỏ áp thấp.

Van hơi điện từ dẫn động gián tiếp

Giải pháp cho các hệ thống đường ống phân phối trung tâm dải kích thước lớn hơn. Thiết bị ứng dụng cơ chế chênh lệch áp suất lưu chất thông qua một lỗ lỗ mồi nhỏ để nâng màng van chính, giúp tối ưu hóa công suất cuộn coil điện từ ở dải áp cao.

Van hơi điện từ inox

Dòng cấu kiện cao cấp chế tạo hoàn toàn từ phôi thép không gỉ. steam solenoid valve inox sở hữu năng lực chống ăn mòn hóa học xuất sắc, bề mặt lòng van nhẵn mịn chịu tải xói mòn thủy lực dẻo dai, phù hợp tuyệt đối cho môi trường vô trùng.

Van hơi điện từ mặt bích

Thiết kế kết nối cơ học mặt bích dày dặn chắc chắn cho dải kích cỡ từ DN50 trở lên. Cấu trúc liên kết này giúp phân bổ đều lực siết bulông, chịu ứng suất kéo và lực rung động lớn từ hệ thống lò hơi trục chính.

Thông SỐ Kỹ Thuật Cần Quan Tâm

Quá trình thẩm định hồ sơ vật tư đòi hỏi các kỹ sư cơ điện phải rà soát các thông số định lượng một cách chi tiết:

• Kích thước danh nghĩa (DN): Biên độ dải size phổ biến của dòng van điện từ hơi nóng nằm trong khoảng từ DN15 cho đến DN100.

• Áp suất làm việc định mức: Biên độ áp lực nén lưu chất hoạt động an toàn dao động rộng từ dải thấp 0.5 bar cho đến ngưỡng cao đạt 16 bar.

• Nhiệt độ vận hành an toàn: Các mốc giới hạn chịu nhiệt dẻo dai của hệ đệm tòa van bao gồm 180 độ C, 220 độ C và mức chịu tải đỉnh đạt 250 độ C.

• Điện áp nguồn điều khiển: Khả năng thích ứng hạ tầng lưới điện phân xưởng linh hoạt gồm dải một chiều 24VDC, hoặc xoay chiều 110VAC, 220VAC và 380VAC.

• Vật liệu cấu trúc thân van: Phân định rõ ràng mác đồng tinh luyện giá thành rẻ, gang cầu bền bỉ hay inox mác cao chống ăn mòn bề mặt.

So Sánh steam solenoid valve Và Van Điều Khiển Điện

Việc đặt hai trường phái tự động hóa lên bàn cân đối chiếu giúp các kỹ sư tối ưu hóa phương án bố trí phòng van:

• Tốc độ đóng mở hành trình: Van điện từ chiếm ưu thế tuyệt đối khi hoàn thành chu kỳ đóng mở tòa van chỉ trong vài phần mươi giây. Trong khi đó, dòng van điều khiển điện sử dụng motor giảm tốc chạy hành trình mất từ 15 đến 30 giây.

• Khả năng điều tiết lưu lượng: Van điện từ chỉ vận hành theo hai trạng thái cực đoan là đóng hết hoặc mở hết ON/OFF, hoàn toàn không có khả năng tiết lưu. Van điều khiển điện tuyến tính vượt trội hơn nhờ khả năng giữ đĩa van ở các góc mở mịn để tinh chỉnh nhiệt độ.

• Giá thành đầu tư phân xưởng: Van điện từ có mức chi phí phôi vật tư ban đầu cực kỳ kinh tế, phù hợp cho việc lắp đặt đại trà số lượng lớn. Van điều khiển tích hợp động cơ điện có giá thành rất cao.

• Công suất tiêu thụ điện năng: Van điện từ tiêu tốn điện năng liên tục trong suốt thời gian cuộn dây coil được duy trì dòng điện để giữ trạng thái hút lõi. Van motor điện chỉ tiêu thụ điện trong quá trình dịch chuyển đĩa van và tự động ngắt mạch khi hết hành trình.

• Tuổi thọ cơ khí tổng thể: Van điều khiển bằng motor có độ bền cơ cơ khí cao khi vận hành áp lực lớn nhờ chuyển động trục vít êm ái. Van điện từ do đóng ngắt dứt khoát lực va đập cơ học mạnh nên hệ lò xo và màng van dễ bị mỏi cơ lý sau thời gian dài hoạt động liên tục.

• Mục đích sử dụng thực tế: Ưu tiên chọn van điện từ cho các vị trí nhánh cấp hơi nhanh, xả ngưng, cô lập khẩn cấp dải ống vừa và nhỏ. Chọn van điều khiển điện cho các vị trí trạm phân phối tổng yêu cầu tiết lưu điều chỉnh lưu lượng dòng nhiệt mịn.

Tại Sao steam solenoid valve Chuyên Dụng Cho Hơi Nóng?

Sự khác biệt cốt lõi giúp dòng cấu kiện này chịu đựng được sự càn quét của môi trường mạng nhiệt xuất phát từ bốn yếu tố thiết kế:

• Gioăng chịu nhiệt đặc biệt: Không sử dụng các loại cao su thông thường, hệ màng bít tòa van được chế tạo từ Teflon PTFE nguyên chất chịu nhiệt dai dẳng.

• Thiết kế chống rò rỉ cơ học: Thân van đúc nguyên khối dày dặn phối hợp cùng cốt ty van có biên độ dung sai gia công siêu nhỏ, b bịt kín tòa van tuyệt đối.

• Chịu áp suất nén lớn: Phôi kim loại đồng hoặc inox chịu được các cú sốc tăng áp đột ngột của dòng lưu chất bão hòa mà không bị rạn nứt cấu trúc vách van.

• Độ bền trong môi trường hơi nước: Cuộn coil được bọc đúc kín hoàn toàn bằng nhựa epoxy cao cấp chịu nhiệt, ngăn ngừa tình trạng hơi nước ngưng tụ xâm nhập gây chập cháy cuộn dây.

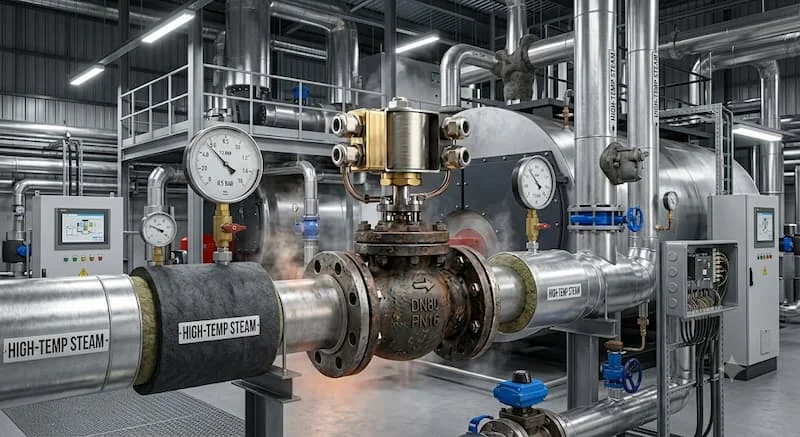

Ứng Dụng Thực Tế Của steam solenoid valve

Dòng van điện từ hơi nóng này là mắt xích kiểm soát dòng nhiệt cốt lõi xuất hiện dày đặc trong các quy trình sản xuất quan trọng:

• Hệ thống lò hơi công nghiệp: Lắp đặt tại các cụm xả nước ngưng tự động hóa trên đường ống trục chính, hoặc các đường nhánh cấp hơi phụ trợ.

• Cụm thiết bị nồi hơi công nghiệp nhỏ: Đóng vai trò là chốt chặn tự động hóa cấp dòng nhiệt trực tiếp vào các khoang gia nhiệt.

• Dây chuyền chế biến thực phẩm: Điều tiết dòng hơi bão hòa vào các bồn nấu gián tiếp, hệ thống tủ sấy khay tiệt trùng nông sản yêu cầu đóng ngắt dòng nhiệt dứt khoát.

• Nhà máy sản xuất đồ uống và giải khát: Vận hành cấp dòng nhiệt sấy rửa hệ thống bồn chứa và đường ống vệ sinh CIP tự động.

• Nhà máy dệt nhuộm và hoàn tất vải sấy: Khống chế dòng hơi nóng đi vào các lô sấy ép hoặc các bể nhuộm sợi theo chu kỳ thời gian lập trình sẵn.

• Hệ thống giặt là công nghiệp công suất lớn: Đóng mở dòng hơi nóng liên tục cấp cho các máy ủi lô, máy sấy khô quần áo khối lượng lớn.

• Hệ thống hấp sấy gỗ và bê tông: Kiểm soát dòng lưu chất sấy phun vào phòng ủ để duy trì độ ẩm và nền nhiệt độ tiêu chuẩn theo đúng quy trình công nghệ.

Những Sai Lầm Khi Chọn steam solenoid valve

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây lãng phí lớn cho ngân sách vật tư của nhà thầu:

• Chọn van nước thay cho van hơi: Sập bẫy các dòng van nước giá rẻ dải thấp có hệ gioăng NBR, khiến gioăng bị nóng chảy ngay trong vài giờ đầu chạy thử máy.

• Chọn sai thông số điện áp của cuộn coil: Cấp nguồn điện xoay chiều 220VAC vào cuộn coil tiêu chuẩn một chiều 24VDC, gây cháy bốc khói cuộn dây ngay lập tức.

• Không kiểm tra nhiệt độ hơi thực tế: Đường hơi quá nhiệt vượt dải 200 độ C nhưng lại trang bị dòng van dải thấp, làm hỏng kết cấu cơ khí bên trong.

• Chọn sai kích thước danh nghĩa đường ống: Chỉ mua van dựa theo thói quen dải ống cũ mà không tính toán áp suất động, gây nghẽn dòng hoặc sụt áp chéo hạ nguồn.

• Không kiểm tra áp suất hệ thống tối thiểu: Sử dụng van dẫn động gián tiếp yêu cầu độ chênh áp tối thiểu 0.5 bar vào hệ thống xả ngưng trọng lực áp bằng không, khiến van không thể bật mở tòa van chính.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước lựa chọn van từ chuyên gia mạng nhiệt

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm thi công để giới hạn dải phôi van và hệ đệm bít tòa van tương thích cơ lý.

• Bước 2: Xác định áp suất làm việc tĩnh và động của hệ thống lò hơi để chọn dải bar phù hợp, quyết định dùng loại tác động trực tiếp hay gián tiếp.

• Bước 3: Lựa chọn vật liệu thân van dựa trên môi trường xung quanh, ưu tiên inox cho ngành thực phẩm vô trùng và đồng cho hệ hơi phổ thông tiết kiệm chi phí.

• Bước 4: Chọn điện áp coil tương thích hoàn hảo với hệ thống nguồn cấp và dải rơ le điều khiển của tủ điện trung tâm.

• Bước 5: Chọn kiểu cấu trúc van điện từ thường đóng (NC) cho các vị trí an toàn cần khóa dòng, hoặc thường mở (NO) cho vị trí cần dòng chảy liên tục.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư dự án

Trước khi ký quyết định phê duyệt chi và tiến hành nghiệm thu thiết bị nhập kho, bộ phận thu mua cần kiểm tra đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của thân van phải trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định dải áp suất làm việc tối thiểu và tối đa của thiết bị đáp ứng tốt áp lực dòng hơi thực tế.

• Kiểm tra thông số nhiệt độ đỉnh ghi trên nhãn máy bảo đảm an toàn trước nền nhiệt bão hòa hệ thống.

• Chọn điện áp coil phù hợp dải nguồn hạ tầng nhà máy đang vận hành ổn định.

• Kiểm tra vật liệu thân van bằng đồng, gang cầu hay inox bảo đảm đúng mác phôi theo hợp đồng thầu vật tư.

• Xác định rõ chủng loại van điện từ thường đóng hoặc thường mở theo đúng sơ đồ công nghệ phân xưởng.

• Sản phẩm có đầy đủ bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm mã seri máy sắc nét.

• Kiểm tra điều khoản chính sách bảo hành chính hãng từ nhà cung cấp có pháp nhân uy tín rõ ràng.

FAQ - Câu Hỏi Thường Gặp Về steam solenoid valve

Thiết bị van hơi điện từ là gì và nguyên lý cơ bản hoạt động ra sao?

Đây là dòng van công nghiệp tự động hóa sử dụng lực hút điện từ từ cuộn dây coil khi được cấp điện để dịch chuyển ty van và lõi từ, giúp tự động đóng mở hoàn toàn dòng hơi nước nóng bên trong lòng ống dẫn một cách nhanh chóng.

Dòng cấu kiện chuyên dụng này có khả năng chịu được dải nhiệt độ tối đa bao nhiêu?

Tùy thuộc vào phôi vật liệu đúc thân van và thiết kế chất liệu màng bít tòa van, nhiệt độ làm việc an toàn của thiết bị có thể dao động dải rộng, phổ biến trong khoảng từ 180 độ C cho đến ngưỡng chịu tải đạt 250 độ C.

Thiết bị van hơi điện từ có điểm gì khác biệt so với dòng van điều khiển điện?

Điểm khác biệt cốt lõi nằm ở công năng vận hành. Van điện từ chỉ hoạt động theo hai trạng thái cực đoan là đóng hết hoặc mở hết ON/OFF với tốc độ cực nhanh dưới một giây. Trong khi đó, van điều khiển điện sử dụng motor giảm tốc có khả năng dịch chuyển đĩa van theo tỷ lệ phần trăm để thực hiện nhiệm vụ điều tiết lưu lượng.

Trong quá trình thiết kế hệ thống thì nên ưu tiên chọn loại thường đóng hay thường mở?

Việc lựa chọn phụ thuộc hoàn toàn vào yêu cầu công nghệ và mức độ an toàn của hệ thống. Thông thường, dòng thường đóng (NC) được ưu tiên lựa chọn lên tới 90% các vị trí vì tính an toàn, tự động khóa dòng hơi khi xảy ra sự cố mất điện phân xưởng. Chỉ chọn dòng thường mở (NO) cho các vị trí đặc thù bắt buộc phải có dòng nhiệt lưu thông liên tục để sưởi ống.

Chu kỳ thời gian bao lâu thì các kỹ sư cơ điện nên tiến hành bảo dưỡng thiết bị?

Để triệt tiêu các nguy cơ kẹt lõi do cặn bẩn bám dính và kiểm tra độ lão hóa của hệ lò xo đệm bít, nhà máy nên thực hiện công tác kiểm tra định kỳ và vệ sinh lưới lọc phía trước van mỗi 6 tháng một lần để bảo đảm hiệu suất hoạt động lâu dài.

Có Nên Sử Dụng Van Hơi Điện Từ Cho Hệ Thống Hơi?

Tóm lại, van hơi điện từ là giải pháp tự động hóa toàn diện, hiệu quả và cực kỳ kinh tế cho các hệ thống hơi công nghiệp hiện đại ngày nay nhờ tích hợp tốc độ đóng mở nhanh hành trình vượt trội, kích thước nhỏ gọn tinh giản và chi phí đầu tư ban đầu vô cùng hợp lý. Việc thấu hiểu bản chất kỹ thuật để lựa chọn đúng chủng loại cấu hình van, mác vật liệu chịu tải và các thông số định lượng đồng bộ sẽ giúp toàn bộ mạng đường ống vận hành ổn định, ngăn chặn triệt để hiện tượng thất thoát dòng nhiệt và giảm thiểu tối đa chi phí bảo trì đột xuất cho phân xưởng. Đây chắc chắn là sự đầu tư vật tư mang lại giá trị vận hành tối ưu cho bài toán tự động hóa nhà máy đối với van hơi điện từ.
