Van chặn DN50: Hướng dẫn kỹ thuật toàn diện để tối ưu hệ thống đường ống

Trong các hệ thống cấp thoát nước, PCCC, HVAC hoặc đường ống công nghiệp, việc cần đóng ngắt lưu chất nhanh chóng và an toàn là yêu cầu bắt buộc. Tuy nhiên, nhiều đơn vị thi công chỉ chú trọng vào kích thước đường ống mà bỏ qua các yếu tố kỹ thuật cốt lõi, dẫn đến tình trạng rò rỉ hoặc hư hỏng thiết bị sớm. Khi tìm kiếm van chặn DN50, người dùng thường băn khoăn về kích thước thực tế, sự khác biệt giữa các dòng van và vật liệu nào mới thực sự đảm bảo độ bền tối đa. Bài viết này sẽ phân tích chuyên sâu các khía cạnh kỹ thuật giúp bạn chọn đúng sản phẩm cho hệ thống của mình.

Van chặn DN50 có thực sự phù hợp cho hệ thống của bạn?

Việc lựa chọn thiết bị không phù hợp không chỉ làm gián đoạn sản xuất mà còn gây tốn kém chi phí bảo trì định kỳ. Van chặn là một trong những kích thước thông dụng nhất, đóng vai trò "người gác cổng" trong nhiều mạng lưới đường ống. Dù bạn đang vận hành một tòa nhà chung cư, hệ thống PCCC hay nhà máy hóa chất, việc hiểu rõ đặc tính của thiết bị này là yếu tố quyết định sự ổn định của cả hệ thống. Hãy cùng đi sâu vào các thông số kỹ thuật để đảm bảo lựa chọn của bạn mang lại hiệu quả kinh tế lâu dài.

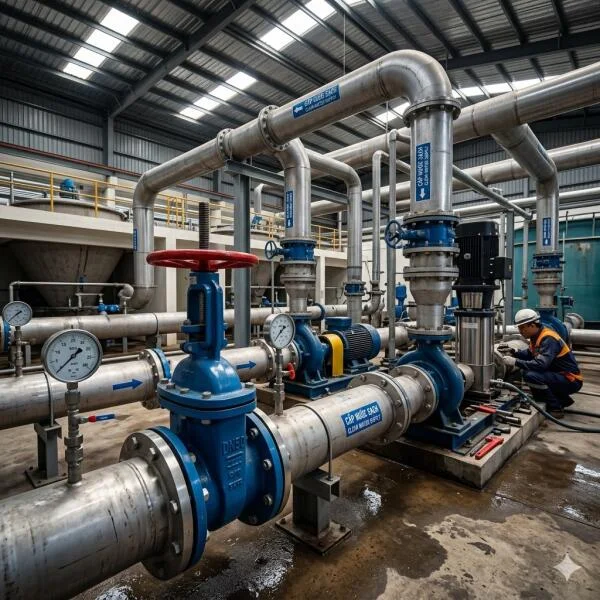

Van chặn DN50 là gì?

Định nghĩa

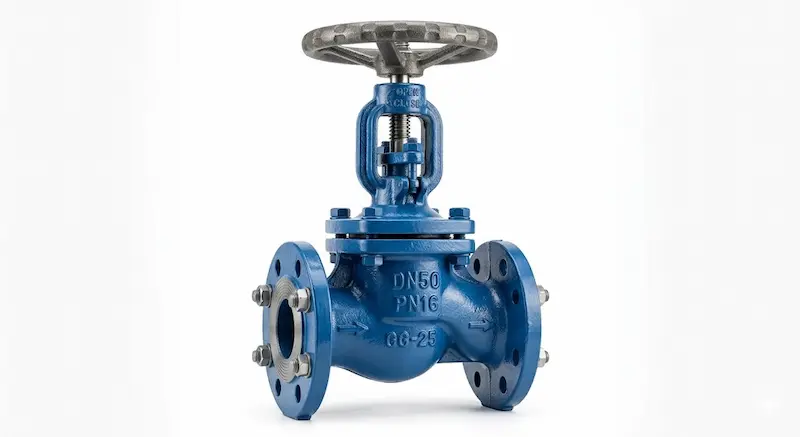

Van chặn là thiết bị cơ học được thiết kế để đóng, mở hoặc điều tiết dòng lưu chất trong đường ống có kích thước danh nghĩa (Nominal Diameter) là 50mm. Thiết bị này hoạt động như một điểm kiểm soát áp suất và lưu lượng, đảm bảo an toàn cho các thiết bị phía sau như máy bơm, đồng hồ đo hoặc các cụm máy móc nhạy cảm.

DN50 tương đương với đường kính danh nghĩa khoảng 50 mm. Đây là tiêu chuẩn quốc tế giúp các kỹ sư dễ dàng lựa chọn phụ kiện đồng bộ. Dưới đây là bảng quy đổi đơn giản cho người vận hành:

Vai trò của thiết bị này không chỉ dừng lại ở việc đóng mở dòng chảy. Nó còn đóng vai trò quan trọng trong việc cô lập từng phân đoạn hệ thống khi cần bảo trì, thay thế thiết bị mà không cần phải xả toàn bộ lưu chất của cả hệ thống lớn. Ngoài ra, việc lựa chọn đúng loại van chặn còn giúp bảo vệ đường ống khỏi các sự cố như búa nước hoặc chênh lệch áp suất đột ngột.

Nguyên lý hoạt động

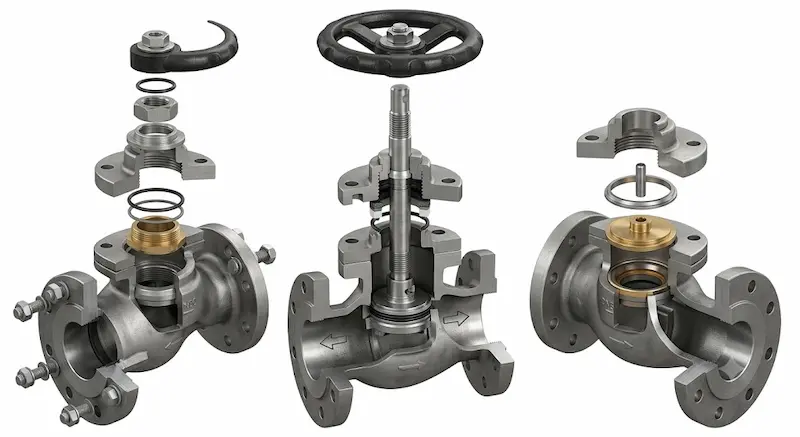

Cơ chế cốt lõi của van chặn dựa trên sự di chuyển của bộ phận chắn dòng (đĩa van, cửa van hoặc viên bi) so với ghế đệm (seat). Khi bộ phận chắn dòng được nâng lên hoặc xoay mở, lưu chất sẽ đi qua; khi hạ xuống hoặc xoay kín, dòng chảy bị chặn hoàn toàn.

Hiện nay, các kiểu vận hành phổ biến bao gồm:

• Tay quay: Phổ biến cho van cổng hoặc van cầu, giúp đóng mở từ từ, tránh sốc áp.

• Tay gạt: Thường thấy ở van bi, cho phép đóng mở tức thì (90 độ).

• Điều khiển điện/khí nén: Tự động hóa quá trình đóng mở từ xa, phù hợp với hệ thống công nghiệp hiện đại.

Việc chọn kiểu vận hành ảnh hưởng trực tiếp đến khả năng điều tiết. Nếu bạn cần điều tiết lưu lượng chính xác, van cầu là lựa chọn ưu tiên. Ngược lại, nếu yêu cầu đóng ngắt nhanh để đảm bảo an toàn (như trong PCCC), van bi hoặc van cổng sẽ là giải pháp tối ưu.

Các loại van chặn phổ biến hiện nay

Van cổng DN50

Đây là loại van phổ biến nhất trong hệ thống cấp nước. Với thiết kế dòng chảy đi thẳng, van chặn dạng cổng giúp giảm thiểu tối đa tổn thất áp suất khi van mở hoàn toàn.

• Ứng dụng: Hệ thống cấp nước sạch, trạm xử lý nước, đường ống dẫn dầu.

• Đặc điểm: Không thích hợp để điều tiết lưu lượng vì đĩa van có thể bị rung lắc gây hư hỏng.

Van cầu DN50

Thiết kế đường dẫn lưu chất bên trong van cầu thường uốn lượn, giúp tăng khả năng kiểm soát lưu lượng.

• Ứng dụng: Hơi nóng, khí nén, hệ thống dầu nóng nơi cần sự chính xác.

• Ưu điểm: Khả năng đóng kín rất tốt, ít bị mài mòn bởi tốc độ dòng chảy cao.

Van bi DN50

Được ưa chuộng nhờ khả năng đóng mở nhanh và khả năng làm kín tuyệt đối nhờ gioăng Teflon (PTFE).

• Ứng dụng: Hệ thống hóa chất nhẹ, khí nén, nước sạch.

• Ưu điểm: Độ bền cao, thiết kế nhỏ gọn, ít cần bảo trì.

Van bướm DN50

Đây là lựa chọn kinh tế nhất cho các đường ống yêu cầu lắp đặt đơn giản và trọng lượng nhẹ.

• Ứng dụng: Hệ thống HVAC, cooling tower, PCCC.

• Đặc điểm: Thường dùng cho các đường ống có áp suất không quá cao, dễ dàng thay thế.

Thông số kỹ thuật cần quan tâm khi chọn van chặn

Để đảm bảo van chặn vận hành bền bỉ, bạn cần đối chiếu các thông số sau với thiết kế hệ thống:

• Áp lực làm việc (PN): Cần xác định áp suất cực đại của hệ thống. Thông thường, các mức PN10, PN16, PN25 hoặc PN40 được sử dụng. Lưu ý, chọn áp lực cao hơn mức cần thiết không gây hại, nhưng chọn thấp hơn sẽ dẫn đến nguy cơ biến dạng hoặc nổ van.

• Nhiệt độ: Với môi trường hơi nóng (180°C–350°C), bắt buộc phải dùng van bằng thép hoặc gang chịu nhiệt với gioăng kim loại. Với nước thường, các dòng van gang, đồng thông dụng đã đáp ứng tốt.

• Kiểu kết nối: Kết nối ren (thường cho đường ống nhỏ) hoặc mặt bích (phổ biến nhất cho DN50) phải đúng tiêu chuẩn (JIS, BS, ANSI, DIN) để tránh rò rỉ tại vị trí lắp đặt.

So sánh các vật liệu chế tạo

Vật liệu không chỉ là yếu tố về chi phí, mà còn là "bảo hiểm" cho tuổi thọ hệ thống. Sử dụng sai vật liệu trong môi trường hóa chất hoặc hơi nóng sẽ dẫn đến sự cố rò rỉ chỉ sau một thời gian ngắn vận hành.

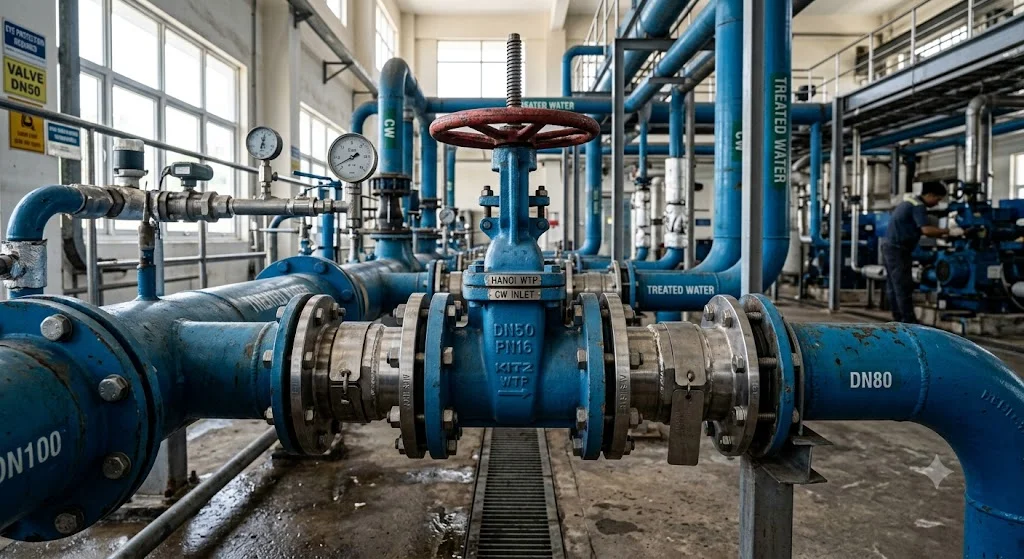

Ứng dụng thực tế và những sai lầm thường gặp

Van chặn là thiết bị không thể thiếu trong:

• Hệ thống cấp nước: Chung cư, tòa nhà cao tầng, trạm bơm.

• Hệ thống PCCC: Đường ống cứu hỏa, trạm bơm tăng áp.

• Hệ thống HVAC: Điều khiển lưu lượng nước lạnh trong các Chiller, cooling tower.

• Nhà máy công nghiệp: Dệt nhuộm, thực phẩm, năng lượng.

Tuy nhiên, người dùng thường mắc những sai lầm nghiêm trọng như: Chọn sai vật liệu (ví dụ dùng van gang cho môi trường axit), Chọn sai tiêu chuẩn mặt bích (khiến việc lắp đặt không kín khít) hoặc mua hàng không rõ nguồn gốc dẫn đến thiếu CO-CQ, gây khó khăn cho việc nghiệm thu công trình.

Checklist chọn mua van chặn chuẩn kỹ thuật

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ quy trình kiểm tra sau:

1. Xác định lưu chất: Nước, hơi, hóa chất hay khí?

2. Xác định nhiệt độ và áp suất tối đa: Đây là hai thông số quan trọng nhất.

3. Lựa chọn kiểu kết nối: Ren hay mặt bích? Tiêu chuẩn nào (JIS, DIN, BS)?

4. Chọn vật liệu: Dựa trên môi trường và ngân sách.

5. Kiểm tra chứng từ: Luôn yêu cầu CO-CQ và catalog từ nhà cung cấp để đảm bảo chất lượng.

Để tăng tuổi thọ van, hãy thực hiện bảo dưỡng định kỳ, kiểm tra gioăng làm kín và tuyệt đối không dùng van điều tiết khi van không được thiết kế cho mục đích đó. Việc vận hành đúng quy trình sẽ giúp bạn tiết kiệm đáng kể chi phí thay thế.

FAQ

Van chặn DN50 là bao nhiêu inch?

 DN50 tương đương với 2 inch.

Van chặn dùng cho áp lực bao nhiêu?

 Tùy vào model, áp lực phổ biến dao động từ PN10 đến PN40.

Nên chọn van chặn bằng gang hay inox?

 Gang tiết kiệm chi phí cho nước sạch; inox tối ưu cho môi trường ăn mòn hoặc thực phẩm.

Van chặn có dùng cho hơi nóng được không?

 Có, nhưng bạn nên chọn van cầu hoặc van thép chuyên dụng chịu nhiệt.

Giá van chặn hiện nay khoảng bao nhiêu?

 Giá phụ thuộc vào vật liệu, thương hiệu và tiêu chuẩn kỹ thuật cụ thể.

Lựa chọn đúng van chặn DN50 giúp hệ thống vận hành ổn định

Van chặn là thiết bị mắt xích quan trọng trong bất kỳ hệ thống đường ống nào. Việc hiểu rõ cấu tạo, nguyên lý, vật liệu và tiêu chuẩn kết nối không chỉ giúp bạn tối ưu chi phí đầu tư ban đầu mà còn đảm bảo sự ổn định, an toàn cho cả hệ thống trong thời gian dài. Đừng để một thiết bị nhỏ làm gián đoạn cả dây chuyền vận hành của bạn.
