Bẫy Nước Khí Nén: Giải Pháp Triệt Tiêu Nước Ngưng Bảo Vệ Hệ Thống Áp Lực

Trong hạ tầng cơ điện và điều khiển tự động hóa của các nhà máy sản xuất, hệ thống khí nén được ví như mạch máu cơ học cung cấp động lực cho hàng loạt thiết bị chấp hành vận hành. Tuy nhiên, một trở ngại vật lý mang tính kinh điển luôn tồn tại trong quá trình phân phối khí chính là sự hình thành độ ẩm và nước lỏng. Việc tích tụ pha lỏng trong đường ống không chỉ phá hủy các cấu kiện cơ khí, gây sai lệch hệ thống đo lường mà còn làm sụt giảm nghiêm trọng tuổi thọ của thiết bị. Chính vì vậy, lắp đặt nước ngưng khí nén chất lượng cao là quyết định chiến lược giúp doanh nghiệp loại bỏ hoàn toàn nước ngưng, bảo toàn áp lực và tối ưu hóa chi phí vận hành.

Nếu không xử lý lượng nước ngưng tụ kịp thời, toàn bộ mạch cơ khí hạ nguồn sẽ đối mặt với các nguy cơ hỏng hóc nghiêm trọng và làm gián đoạn dây chuyền sản xuất. Làm chủ kiến thức kỹ thuật chuyên sâu về cấu tạo, nguyên lý và phương pháp tích hợp nước ngưng khí nén chính là chìa khóa giúp các kỹ sư cơ điện vận hành hệ thống đạt hiệu suất cao và an toàn nhất.

Vì Sao Hệ Thống Khí Nén Cần Bẫy Nước Khí Nén?

Hiện tượng hơi nước xuất hiện trong khí nén công nghiệp

Không khí tự nhiên luôn chứa một hàm lượng hơi ẩm nhất định dưới dạng độ ẩm tương đối. Khi máy nén khí thực hiện chu trình hút và nén không khí xuống một thể tích nhỏ hơn nhiều lần, áp suất tăng cao đồng thời kích nhiệt độ của khối khí lên mức lớn. Sau khi đi qua bộ làm mát (aftercooler) hoặc di chuyển dọc theo hệ thống đường ống trục chính, nhiệt độ dòng khí nén sụt giảm tự nhiên xuống dưới điểm sương, khiến lượng hơi ẩm này lập tức chuyển trạng thái và ngưng tụ thành nước lỏng bão hòa.

Chuỗi hậu quả kỹ thuật nghiêm trọng khi nước ngưng tụ tích tụ

Lượng nước lỏng tồn đọng trong mạng phân phối khí nếu không được thu gom và giải phóng ngay lập tức sẽ kích hoạt chuỗi tác hại dây chuyền đối với toàn bộ thiết bị hạ nguồn:

• Gỉ sét đường ống: Nước ngưng kết hợp với oxy thúc đẩy quá trình oxy hóa lõi ống kim loại, hình thành các mảng bám rỉ sét bong tróc làm tắc nghẽn dòng chảy và rò rỉ khí.

• Hỏng van khí nén: Độ ẩm cao làm trôi lớp mỡ bôi trơn chuyên dụng trong các cụm van điều hướng, van điện từ, dẫn đến hiện tượng kẹt cơ học, cháy cuộn coi và hư hỏng đệm kín.

• Giảm tuổi thọ xi lanh: Nước ngưng gây cào xước lòng xi lanh, rỗ bề mặt piston và phá hủy các phớt chặn áp lực, làm sụt giảm lực đẩy cơ học đáng kể.

• Giảm chất lượng sản phẩm: Trong các ngành phun sơn, dệt may hay thổi chai, độ ẩm lẫn trong khí nén trực tiếp gây phồng rộp bề mặt sơn, ẩm mốc sợi vải và làm biến dạng bao bì sản phẩm.

Vai trò cốt lõi của thiết bị phân tách cơ học

Để cô lập và xử lý triệt để rủi ro từ pha lỏng, việc thiết kế các điểm xả tự động là yêu cầu bắt buộc trong tiêu chuẩn lắp đặt đường ống áp lực. Đó là lý do nước ngưng khí nén đóng vai trò then chốt như một chốt chặn công nghệ, thu gom toàn bộ lượng pha lỏng phát sinh và xả chúng ra ngoài mà không làm hao hụt áp suất lưu chất của hệ thống.

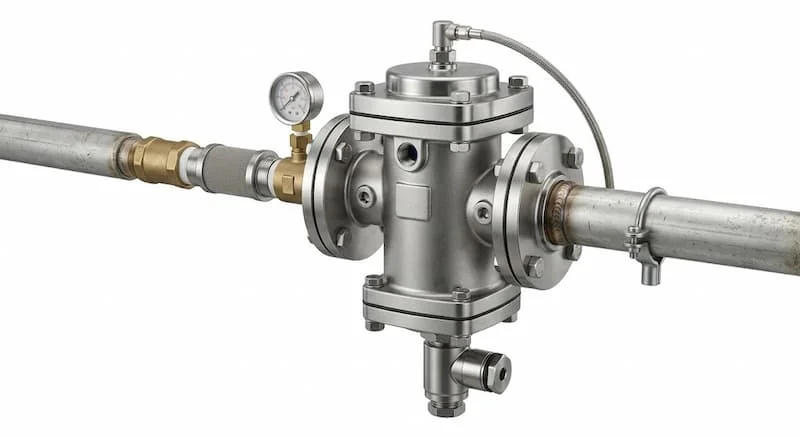

Bẫy Nước Khí Nén Là Gì?

Định nghĩa bản chất thiết bị hỗ trợ mạng áp lực

Bẫy nước khí nén là thiết bị được lắp trên hệ thống khí nén nhằm thu gom và xả nước ngưng tụ phát sinh trong quá trình nén khí, giúp duy trì chất lượng khí nén và bảo vệ thiết bị. Đây là cấu kiện phụ trợ cơ học vận hành theo cơ chế tự động hoặc bán tự động, định vị tại các điểm xung yếu trên mạng phân phối nhằm mục đích phân tách hai pha lưu chất khí - lỏng mà không cần đến sự can thiệp liên tục của nhân công vận hành.

Vị trí lắp đặt chiến lược trong sơ đồ hệ thống

Thiết bị thường được tính toán lắp đặt tại các vị trí có sự sụt giảm nhiệt độ và vận tốc dòng chảy lớn nhất, bao gồm:

• Ngay sau bộ làm mát khí (Aftercooler) của máy nén khí trục vít.

• Phần đáy của bình tích áp (Air Tank) trung tâm.

• Các điểm thấp nhất trên trục đường ống dẫn khí chính của phân xưởng.

• Vị trí trước khi khí nén đi vào các cụm van điều khiển của máy công nghệ hạ nguồn.

Thành phần cấu tạo cơ bản của cụm van tách nước

Một cụm bẫy nước tiêu chuẩn được hình thành từ bốn thành phần cơ khí cốt lõi: thân bẫy chịu áp lực, khoang thu gom nước ngưng, cơ cấu chấp hành điều khiển đóng mở (phao cơ, timer điện tử hoặc van xả tay) và cửa xả tiết lưu thông ra môi trường ngoài. Mọi chi tiết nội tại đều được gia công với độ chính xác cao nhằm đảm bảo khả năng bít kín hoàn hảo dưới áp lực nén tĩnh lớn.

Bốn chức năng cốt lõi duy trì năng lực sản xuất

Cấu kiện đảm nhận các sứ mệnh kỹ thuật quan trọng bao gồm: loại bỏ nước ngưng tụ liên tục, ngăn ngừa hiện tượng quá tải độ ẩm cho máy sấy khí, duy trì áp suất vận hành ổn định cho hệ thống và kéo dài tuổi thọ cho toàn bộ các thiết bị chấp hành, xi lanh, van khí nén phía sau.

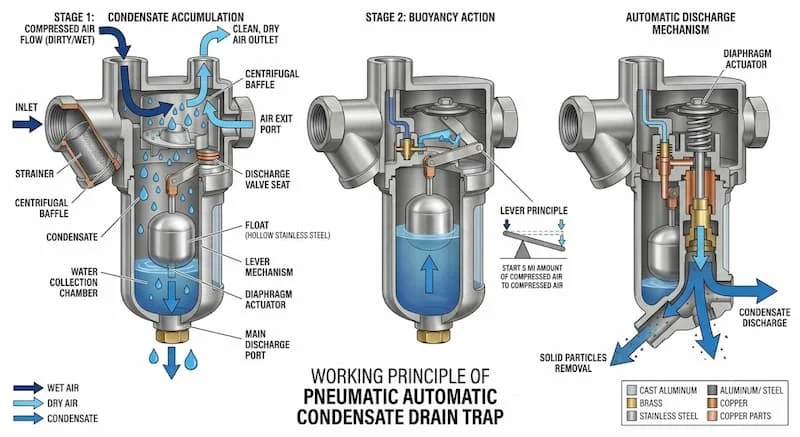

Nguyên Lý Hoạt Động Của Bẫy Nước Khí Nén

Cơ chế vận hành của thiết bị dựa trên việc nhận diện sự khác biệt về khối lượng riêng và trạng thái vật lý giữa không khí nén và nước lỏng, diễn ra tuần tự qua bốn bước kỹ thuật:

Đầu tiên, dòng khí nén đi vào bên trong thân bẫy từ đường ống chính với vận tốc cao. Tại đây, thiết bị áp dụng các nguyên lý cơ học như lực ly tâm hoặc sự thay đổi hướng dòng chảy đột ngột để làm giảm vận tốc của lưu chất. Khi vận tốc giảm, các hạt nước li ti bám trên thành van và rơi xuống đáy nhờ trọng lực, hoàn tất quá trình nước ngưng tụ được thu gom vào khoang chứa phía dưới.

Tiếp theo, khi lượng nước lỏng tích tụ đạt đến một mức độ nhất định trong khoang chứa, van xả hoạt động tự động thông qua cơ chế nâng phao cơ học hoặc tín hiệu kích mở từ mạch timer điện tử. Cơ cấu này nhấc đĩa van ra khỏi ghế van, tạo hành lang thông suốt để nước được loại bỏ khỏi hệ thống ngay lập tức dưới áp lực nén nội tại. Ngay sau khi lượng nước ngưng được giải phóng hoàn toàn và dòng khí nén chuẩn bị tràn đến cửa xả, cơ cấu điều khiển lập tức phản hồi ép chặt đĩa van trở lại để bít kín dòng chảy, ngăn chặn tuyệt đối tình trạng rò rỉ khí nén ra môi trường ngoài.

Phân Loại Bẫy Nước Khí Nén Phổ Biến Hiện Hiện Nay

Để tương thích với từng quy mô nhà máy và tính chất tự động hóa, thiết bị được phân chia thành bốn chủng loại công nghệ chủ lực:

Bẫy nước khí nén xả tay

Dòng thiết bị sơ khai nhất sở hữu cấu tạo đơn giản với một van khóa cơ học lắp ở đáy cốc lọc hoặc đường ống. Sản phẩm có chi phí thấp, độ bền cơ học cao do không có chi tiết chuyển động phức tạp, nhưng nhược điểm lớn là phụ thuộc hoàn toàn vào nhân công vận hành phải đi kiểm tra và vặn xả định kỳ bằng tay, dễ gây ngập nước nếu quên bảo dưỡng.

Bẫy nước khí nén tự động

Bước tiến công nghệ giúp loại bỏ yếu tố con người nhờ khả năng tự cảm biến dung tích nước bên trong thân van để thực hiện chu trình giải phóng pha lỏng. Thiết bị giúp hoạt động tự động hoàn toàn, giảm nhân công vận hành và triệt tiêu nguy cơ tràn nước vào đường ống chính do sơ suất của người đi ca.

Bẫy nước điện tử

Dòng van xả cao cấp vận hành bằng điện, sử dụng một van điện từ Solenoid kết hợp với bộ mạch định thời điều khiển bằng timer hoặc cảm biến tiệm cận. Thiết bị đem lại độ chính xác cao tuyệt đối, cho phép người dùng chủ động lập trình thời gian mở van và chu kỳ xả tính bằng giây, vô cùng thích hợp cho các hệ thống máy nén khí trung tâm công suất lớn.

Bẫy nước phao cơ khí

Vận hành hoàn toàn bằng cơ học dựa trên lực đẩy Ác-si-mét với một quả phao rỗng bằng inox hoặc nhựa cao cấp đặt trong thân bẫy. Ưu điểm vượt trội là không cần điện năng kích thích, loại bỏ hoàn toàn nguy cơ chập cháy điện, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt, ẩm ướt hoặc có nguy cơ cháy nổ cao.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để đảm bảo khả năng đồng bộ cơ khí và an toàn chịu áp cho toàn bộ hệ thống, quá trình phê duyệt thiết kế đòi hỏi kỹ sư phải rà soát các thông số kỹ thuật định lượng sau:

Kích thước kết nối đường ống

Yếu tố quyết định lưu lượng dòng chảy và khả năng tích hợp cơ khí vào hệ thống ống dẫn hiện hữu. Các dải size phổ biến bao gồm kích cỡ nhỏ DN15, trung bình DN20 và dải lớn DN25, kết nối theo phương thức nối ren tiêu chuẩn NPT hoặc BSPT để đảm bảo độ bít kín cao.

Áp suất làm việc định mức

Thông số an toàn tối hạn của thiết bị, bắt buộc phải lớn hơn áp suất hoạt động cực đại của máy nén khí. Các tiêu chuẩn phân cấp áp lực phổ biến trên thị trường gồm dải áp thấp PN10, dải tiêu chuẩn công nghiệp PN16 và phân khúc cao áp PN25 dùng cho các ứng dụng đặc biệt.

Nhiệt độ làm việc an toàn

Biên độ nhiệt chịu tải của vỏ bẫy và các gioăng phớt cao su nội tại. Thông số này cần tương thích với vị trí lắp đặt, đặc biệt là các điểm lắp ngay sau đầu nén khí trục vít nơi nhiệt độ lưu chất có thể đạt ngưỡng cao trước khi qua bộ làm mát.

Vật liệu chế tạo thân van

Chất liệu đúc phôi quyết định tuổi thọ và tính kháng hóa chất của cấu kiện trong môi trường vận hành thực tế:

• Vật liệu Đồng: Phổ biến trong hệ thống vừa và nhỏ, giá thành hợp lý, chống rỉ sét cơ bản tốt.

• Vật liệu Inox: Cao cấp nhất, sở hữu khả năng chống ăn mòn hóa học tuyệt đối, độ bền cơ học cao, chuyên dụng cho môi trường hóa chất, dược phẩm.

• Vật liệu Gang: Dùng cho các kích cỡ đường ống lớn của trục chính, chịu va đập cơ học tốt và tối ưu chi phí đầu tư.

Lưu lượng xả của bẫy

Khối lượng nước lỏng tối đa mà thiết bị có thể giải phóng ra ngoài môi trường trong một phút hoặc một giờ, thông số này phải lớn hơn tốc độ ngưng tụ nước đỉnh điểm của hệ thống khí để ngăn chặn hiện tượng quá tải dòng chảy.

So Sánh Bẫy Nước Khí Nén Và Bộ Lọc Tách Nước

Nhiều kỹ sư vận hành thường nhầm lẫn giữa hai thiết bị này dẫn đến những sai sót trong thiết kế mạng áp lực. Bảng đối chiếu dưới đây làm rõ bản chất công nghệ của từng cấu kiện:

Kết luận giải pháp tích hợp mạng khí nén

Từ bảng phân tích chuyên sâu trên, có thể khẳng định hai thiết bị nên kết hợp với nhau trong một sơ đồ công nghệ hoàn chỉnh để đạt hiệu quả sấy khô khí tối ưu. Bẫy nước đóng vai trò loại bỏ nước lỏng khối lượng lớn ở tầng thô, giảm tải cho bộ lọc khí nén phía sau thực hiện nhiệm vụ lọc tinh. Do đó, người dùng tuyệt đối không nên thay thế hoàn toàn cho nhau để tránh gây nghẹt hoặc phá hủy lõi lọc tinh do quá tải lượng nước lỏng tràn vào.

Bẫy Nước Khí Nén Được Sử Dụng Ở Đâu?

Thiết bị này là mắt xích bắt buộc trong các hạ tầng kỹ thuật yêu cầu độ khô và độ tinh khiết của nguồn khí nén:

Nhà máy chế biến thực phẩm và đồ uống

Ứng dụng trong các khâu thổi chai nhựa PET, đóng gói bao bì đóng hộp và phân phối nguyên liệu thô, ngăn chặn độ ẩm xâm nhập gây ôi thiu và nhiễm khuẩn thực phẩm.

Nhà máy dược phẩm và y tế kỹ thuật cao

Vận hành trong dây chuyền ép vỉ thuốc, đóng gói dược phẩm và cung cấp khí sạch cho phòng thí nghiệm, nơi độ ẩm là tác nhân hàng đầu làm biến tính dược chất.

Xưởng cơ khí chế tạo và phun sơn định hình

Trang bị cho các thiết bị cắt laser, robot hàn và súng phun sơn áp lực cao, giúp bề mặt sơn láng mịn, không bị rỗ khí và bảo vệ các dụng cụ cầm tay không bị kẹt rỉ sét.

Nhà máy sản xuất linh kiện điện tử vi mạch

Khí nén sử dụng để thổi sạch bụi bẩn trên các bản mạch điện tử bắt buộc phải khô tuyệt đối để tránh gây ngắn mạch, phóng điện làm hỏng các linh kiện bán dẫn siêu nhỏ.

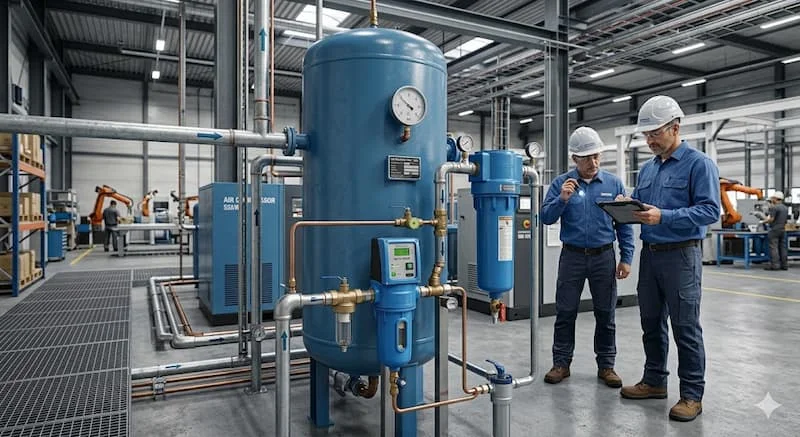

Hệ thống máy nén khí trung tâm tại các khu công nghiệp

Định vị tại phòng nguồn máy nén, lắp đặt ngay sau máy nén khí trục vít và bình tích áp lớn để xử lý lượng nước ngưng tụ thô ngay từ điểm khởi đầu của mạng phân phối.

Những Sai Lầm Thường Gặp Khi Sử Dụng

Quá trình giám sát vận hành tại các nhà máy thường ghi nhận năm sai sót kỹ thuật phổ biến gây tổn thất lớn cho doanh nghiệp:

• Không xả nước định kỳ: Đối với bẫy xả tay, việc bỏ quên không tháo van khiến nước ngưng tràn ngược vào đường ống trục chính, làm mất hoàn toàn công năng của bẫy.

• Chọn sai kích thước kết nối: Sử dụng bẫy có size quá nhỏ so với lưu lượng khí nén thực tế, gây ra hiện tượng sụt áp dòng chảy và hạn chế năng lực xả nước.

• Chọn sai áp suất hoạt động: Lắp đặt bẫy có dải áp chịu tải PN10 vào đường ống cao áp 16 bar, dẫn đến nguy cơ nứt vỡ vỏ bẫy và mất an toàn lao động nghiêm bạo.

• Không bảo dưỡng thiết bị định kỳ: Bỏ mặc bẫy vận hành nhiều năm không vệ sinh cặn rác, khiến các tạp chất xỉ hàn làm kẹt cứng cơ cấu phao hoặc gây cháy cuộn điện từ.

• Lắp đặt sai hướng dòng chảy lưu chất: Lắp ngược chiều mũi tên chỉ hướng hoặc đặt bẫy tại các điểm nhô cao của đường ống, khiến nước ngưng không thể tự chảy vào khoang chứa theo trọng lực.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Checklist Lắp Đặt

Hướng dẫn chọn bẫy nước khí nén phù hợp qua bộ checklist tiêu chuẩn

Để phê duyệt vật tư chính xác cho công trình, bộ phận cơ điện cần thực hiện đối chiếu nghiêm ngặt các hạng mục kỹ thuật sau:

• Xác định áp suất hệ thống: Đảm bảo thông số PN của bẫy lớn hơn áp suất đỉnh của lò nén ít nhất 20%.

• Xác định lưu lượng khí: Lựa chọn dải size kết nối (DN15, DN20, DN25) tương thích với lưu lượng đỉnh của đường ống dẫn.

• Kiểm tra vị trí lắp đặt: Xác định không gian lắp là không gian hẹp, ngoài trời hay trong phòng máy để chọn kiểu dáng bẫy phù hợp.

• Chọn vật liệu phù hợp: Ưu tiên đồng cho hệ thống thông thường, inox cho ngành thực phẩm và gang cho đường ống trục lớn.

• Chọn kiểu xả tay hoặc tự động: Hệ thống tự động hóa cao bắt buộc dùng van phao cơ hoặc van điện từ tự động để tối ưu nhân lực.

• Chọn thương hiệu uy tín: Tìm kiếm các nhà sản xuất có đầy đủ hồ sơ kiểm định chất lượng, CO-CQ hợp pháp trên thị trường.

Các lưu ý cốt lõi khi tiến hành lắp đặt và bảo trì thiết bị

• Quá trình lắp đặt bắt buộc phải đặt thân van thẳng đứng và lắp đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên vỏ bẫy.

• Định vị bẫy nước đặt tại điểm thấp nhất của phân đoạn đường ống hoặc cuối các góc ngoặt chữ chữ V để tận dụng lực chảy tự nhiên của pha lỏng.

• Thực hiện chế độ kiểm tra định kỳ hàng tuần bằng mắt thường để rà soát các dấu hiệu rò rỉ khí nén hoặc kẹt van cơ học.

• Định kỳ tiến hành tháo rã nắp bẫy để vệ sinh bộ phận xả, loại bỏ các mảng bám bùn rác và tạp chất dầu máy nén keo tụ bên trong khoang chứa.

• Thực hiện thay thế mới ngay lập tức khi phát hiện thân van có dấu hiệu nứt vứt, rỗ bề mặt hoặc cơ cấu lò xo phao bị mài mòn không còn khả năng đóng bít khít.

FAQ - Câu Hỏi Thường Gặp Về Bẫy Nước Khí Nén

Bẫy nước khí nén có bắt buộc phải lắp đặt cho hệ thống công nghiệp không?

Có. Đây là thiết bị quan trọng giúp loại bỏ nước ngưng trong hệ thống khí nén. Nếu thiếu cấu kiện này, nước lỏng sẽ đi sâu vào thiết bị chấp hành, gây gỉ sét và hư hỏng toàn bộ mạng lưới cơ khí của nhà máy.

Bao lâu thì đội ngũ kỹ thuật nên tiến hành vệ sinh bẫy nước khí nén?

Thông thường từ 3 đến 6 tháng tùy môi trường vận hành thực tế và chất lượng khí sạch của phân xưởng. Tại các xưởng cơ khí có nhiều bụi bẩn hoặc máy nén khí cũ bị hoen rỉ bên trong, tần suất vệ sinh lưới lọc cần được đẩy lên mức cao hơn.

Nên ưu tiên chọn loại bẫy nước xả tay hay dòng tự động cho phân xưởng?

Đối với các xưởng nhỏ quy mô vài thiết bị, dòng xả tay có thể đáp ứng để tối ưu chi phí. Tuy nhiên, hệ thống lớn nên ưu tiên loại tự động (phao cơ hoặc điện từ) để giảm nhân công và ngăn chặn triệt để rủi ro tràn nước do lỗi chủ quan của con người.

Thiết bị bẫy nước khí nén có thay thế được bộ lọc khí thông thường không?

Không. Hai thiết bị có chức năng khác nhau hoàn toàn trong sơ đồ công nghệ. Bẫy nước chuyên trách xử lý dòng pha lỏng khối lượng lớn ở đáy ống, còn bộ lọc chịu trách nhiệm giữ lại các hạt bụi mịn và màng dầu li ti lơ lửng trong dòng khí.

Bẫy nước khí nén bằng inox có tốt hơn chất liệu đồng không?

Chất liệu inox có khả năng chống ăn mòn cao hơn, chịu được áp lực tĩnh lớn hơn và phù hợp môi trường khắc nghiệt như nhà máy hóa chất, thực phẩm. Đối với các ứng dụng khí nén thông thường không có tính ăn mòn, chất liệu đồng là giải pháp tối ưu kinh tế hơn.

Kết Luận

Tựu trung lại, nước ngưng khí nén giữ vai trò là mắt xích bảo vệ nền tảng và không thể tách rời trong mọi thiết kế hệ thống khí nén công nghiệp hiện đại. Việc trang bị các giải pháp tách nước chuẩn mực không chỉ mang lại lợi ích trong việc bảo vệ hệ thống khí nén khỏi các nguy cơ gỉ sét, kẹt van mà còn trực tiếp tăng tuổi thọ thiết bị chấp hành và nâng cao chất lượng sản phẩm đầu ra. Đầu tư bài bản vào cấu kiện chịu áp này là bước đi chiến lược giúp doanh nghiệp triệt tiêu các chi phí sửa chữa đột xuất, giảm chi phí vận hành lâu dài và tối ưu hóa năng suất hoạt động của toàn phân xưởng đối với bẫy nước khí nén.
