Hướng Dẫn Kỹ Thuật Xác Định chiều van khoá nước: Tránh Lỗi Lắp Ngược Gây Rò Rỉ Và Sụt Áp

Lắp Sai chiều van khoá nước Gây Ra Những Vấn Đề Gì?

Trong quá trình thi công và cải tạo hệ thống cơ điện, rất nhiều gia chủ và thợ điện nước gặp phải một tình huống trớ trêu: Đường ống vừa được đầu tư lắp đặt thiết bị mới, hệ thống bơm vận hành trơn tru nhưng nước đầu ra lại chảy cực kỳ yếu. Hệ thống không chỉ bị sụt giảm áp lực nghiêm trọng mà còn xuất hiện những tiếng búa nước rung lắc dữ dội, đi kèm với đó là các vết rò rỉ rỉ rả ngay tại cổ ren mặt bích.

Nguyên nhân cốt lõi của hiện tượng này thường không nằm ở chất lượng thiết bị, mà xuất phát từ một sai lầm sơ đẳng: Người thợ đã xác định sai chiều van khoá nước trong quá trình gá lắp vào đường ống. Rất nhiều người vận hành vẫn lầm tưởng rằng các loại van chỉ đơn thuần có vai trò chặn hoặc mở dòng chảy nên lắp quay đầu nào cũng được. Thực tế hoàn toàn ngược lại, phần lớn các dòng van công nghiệp hiện nay đều có quy định một chiều lắp cố định nhằm đảm bảo tối ưu hóa động lực học và độ kín cơ khí.

Chiều van khoá nước Là Gì?

Chiều van khoá nước là hướng dòng chảy định sẵn mà nhà sản xuất quy định, buộc dòng lưu chất phải đi qua thân van theo đúng lộ trình đó để thiết bị vận hành đúng công năng. Chiều này thường được ký hiệu trực tiếp bằng một mũi tên đúc nổi trên thân van hoặc ghi chú ký hiệu cổng vào/cổng ra (IN/OUT).

Việc tuân thủ chỉ dấu này đóng vai trò quyết định đến hiệu suất áp lực và độ kín khít của toàn bộ mạng lưới đường ống. Khi dòng nước đi đúng hướng quy định, áp lực tự nhiên của chất lưu sẽ hỗ trợ ép chặt đĩa van hoặc gioăng làm kín vào bệ đỡ, ngăn chặn triệt đối tình trạng tổn thất áp suất không đáng có.

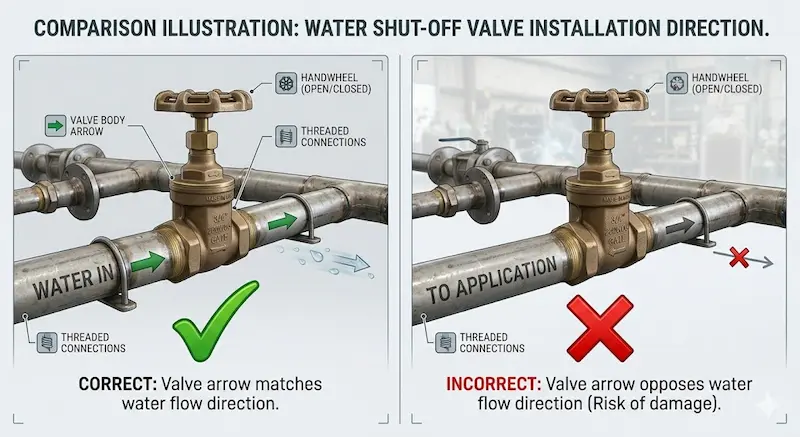

Van Khóa Nước Hoạt Động Theo Nguyên Lý Nào?

Về mặt kỹ thuật, mỗi dòng van sẽ vận hành dựa trên các cơ chế chặn dòng khác nhau để kiểm soát động năng của chất lưu. Chẳng hạn, van bi sử dụng một quả cầu khoét lỗ xoay $90^\circ$ để thông hoặc ngắt nước; van cổng sử dụng đĩa phẳng tịnh tiến lên xuống; trong khi van cầu lại sử dụng một đĩa nêm ép từ trên xuống khoang vách ngăn.

Điểm mấu chốt nằm ở chỗ, khi dòng nước chuyển động bên trong thân van, nó sẽ tạo ra một áp lực thủy động học liên tục lên các bề mặt cơ khí này. Đối với các dòng van có vách ngăn như van cầu hay cơ chế tự động như van một chiều, áp lực dòng chảy bắt buộc phải đi từ dưới đĩa van đi lên để đẩy đĩa mở ra êm ái. Nếu lắp ngược chiều, áp lực nước cực lớn dội ngược từ trên đỉnh sẽ ép chặt đĩa van xuống vách ngăn, khiến van bị kẹt cứng, dòng nước bị nghẽn lại hoặc kết cấu cơ khí bên trong bị bẻ gãy do chịu lực uốn sai hướng thiết kế.

Những Loại Van Khóa Nước Có Quy Định Chiều Dòng Chảy

Để không gặp phải những sự cố đáng tiếc khi vận hành, bạn cần phân loại rõ ràng các dòng thiết bị dựa trên mức độ phụ thuộc vào chiều dòng chảy:

Nhóm van bắt buộc phải lắp đúng chiều

• Van một chiều (Check Valve): Đây là loại phụ kiện nhạy cảm nhất. Thiết bị này chỉ cho phép nước đi theo một hướng và tự động đóng sập lá van/lò xo để chặn dòng chảy ngược. Lắp ngược đồng nghĩa với việc bạn khóa chết đường ống, nước hoàn toàn không thể đi qua.

• Van giảm áp (Pressure Reducing Valve): Hoạt động dựa trên hệ thống màng và lò xo điều tốc để hạ áp suất đầu ra. Cơ chế cảm biến áp suất chỉ hoạt động ở buồng hạ áp (đầu ra). Nếu lắp ngược, buồng áp cao dội thẳng vào màng điều tốc sẽ làm rách màng, phá hủy van ngay lập tức.

• Van điện từ (Solenoit Valve) & Van cầu (Globe Valve): Có cấu trúc vách ngăn bên trong. Hướng dòng chảy bắt buộc phải đi từ khoang dưới lên khoang trên của đĩa van để giải phóng áp lực khi mở.

Nhóm van ít phụ thuộc vào chiều lắp đặt

• Van bi (Ball Valve): Nhờ cấu tạo quả cầu đối xứng qua tâm, dòng nước có thể đi từ trái sang phải hoặc ngược lại một cách tự do mà không làm ảnh hưởng đến cơ chế đóng mở hay lưu lượng.

• Van cổng (Gate Valve): Đĩa van hạ xuống vuông góc với dòng chảy, bề mặt làm kín hai bên đối xứng hoàn toàn nên hướng dòng chảy không chi phối đến hiệu suất hoạt động của thiết bị.

Cách Nhận Biết chiều van khoá nước Chính Xác

Việc nhận diện hướng lắp đặt chính xác trên công trường không quá phức tạp nếu bạn chú ý quan sát 3 chỉ dấu trực quan sau:

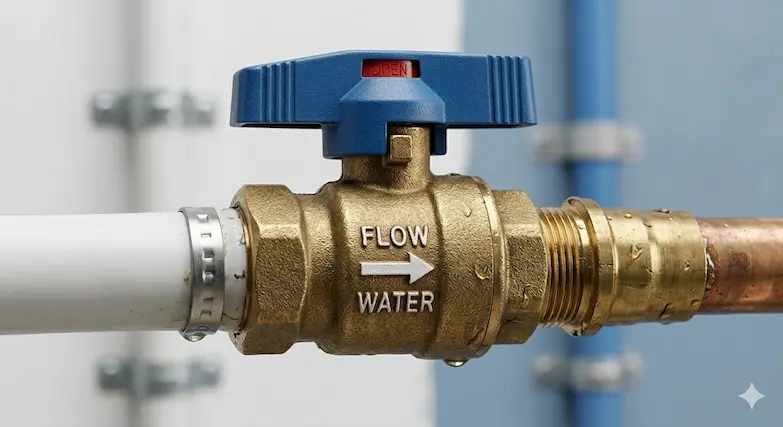

• Mũi tên đúc nổi trên thân van: Đây là dấu hiệu phổ biến nhất trên các dòng van bằng đồng, gang hoặc inox. Hướng của mũi tên này chính là hướng đi của dòng nước (từ nguồn cấp đến thiết bị tiêu thụ).

• Ký hiệu IN/OUT hoặc ký tự chữ: Một số dòng van nhựa cao cấp hoặc van điện từ nhập khẩu sẽ in rõ chữ "IN" tại cổng vào và "OUT" tại cổng ra, hoặc ký hiệu số (1 là đầu vào, 2 là đầu ra).

• Xác định hướng dòng nước trong hệ thống: Trước khi đặt van vào vị trí kết nối, hãy cho vận hành thử bơm hoặc mở van tổng trước đó để xác định chính xác nước đang chảy từ phía nào sang, sau đó gá van sao cho mũi tên trùng khít với hướng chảy thực tế đó.

Điều Gì Xảy Ra Nếu Lắp Ngược Chiều Van?

Hậu quả của việc xác định sai chiều van khoá nước không chỉ dừng lại ở việc nước chảy yếu, mà nó còn kéo theo một chuỗi hệ lụy nghiêm trọng tàn phá hệ thống đường ống:

• Sụt áp và giảm lưu lượng nghiêm trọng: Việc dòng nước phải va đập vào mặt lưng của đĩa van hoặc vách ngăn lắp ngược sẽ tạo ra những vùng xoáy hỗn lưu, gây tổn thất động năng lớn, khiến nước ở các tầng cao hoặc thiết bị đầu cuối bị mất áp.

• Xuất hiện tiếng ồn và hiện tượng búa nước: Dòng áp lực cao khi bị cưỡng bức qua các khe hở sai quy cách sẽ tạo ra tiếng rít, tiếng rầm rập rùng mình bên trong tường do van bị rung lắc liên tục.

• Rò rỉ và giảm tuổi thọ thiết bị: Lực uốn ngược hướng từ dòng lưu chất sẽ làm lệch tâm trục van, cào xước phần seat bằng cao su hoặc Teflon. Hệ quả là van nhanh chóng bị rò rỉ nước ra ngoài cổ van và không còn khả năng khóa kín hoàn toàn khi cần cô lập đường ống.

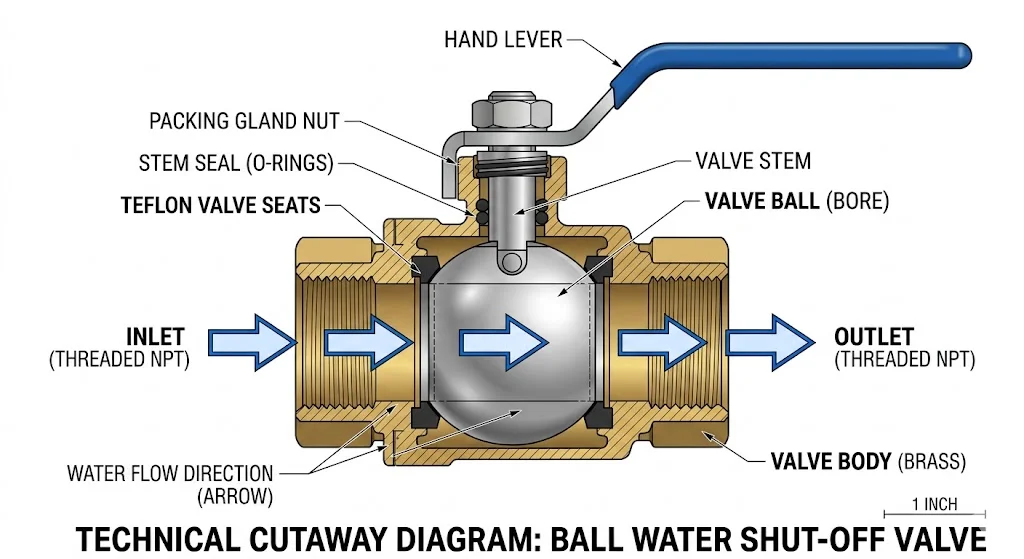

So Sánh Các Loại Van Khóa Nước Theo Cơ Chế Dòng Chảy

Bảng đối chiếu dưới đây sẽ giúp bạn có cái nhìn tổng quan và định hình chính xác tư duy lắp đặt cho từng loại phụ kiện thông dụng:

Khi Nào Cần Đặc Biệt Quan Tâm Đến chiều van khoá?

Trong thực tế thi công, có những phân khu kỹ thuật mà bạn tuyệt đối không được phép lơ là việc kiểm tra hướng thiết bị:

• Cụm cụm máy bơm nước: Tại đầu hút và đầu xả của bơm luôn bố trí van một chiều và van chặn. Nếu lắp ngược van một chiều ở đầu xả, bơm sẽ chạy không tải liên tục dẫn đến nóng máy, cháy động cơ do nước không thể thoát ra.

• Hệ thống đường ống gia đình: Đặc biệt là tại các vị trí lắp đặt đồng hồ nước, bình nóng lạnh, hoặc hệ thống lọc nước đầu nguồn. Lắp ngược van khóa tại các khu vực này sẽ làm tê liệt toàn bộ nguồn cấp nước sinh hoạt.

• Hệ thống PCCC và công nghiệp: Các đường ống áp lực cao trong phòng cháy chữa cháy đòi hỏi van phải vận hành chính xác 100% khi có sự cố. Một chiếc van cầu hoặc van một chiều lắp ngược trong hệ thống này có thể dẫn đến thảm họa do không cấp đủ lưu lượng nước dập lửa.

Những Sai Lầm Thường Gặp Khi Lắp Van Khóa Nước

• Thi công vội vã, bỏ qua bước check mũi tên: Nhiều thợ điện nước làm việc theo thói quen, đưa van vào vị trí là siết ren ngay mà không nhìn chỉ dấu trên thân van.

• Dùng sai loại van cho mục đích điều tiết: Sử dụng van bi hoặc van cổng để điều tiết lưu lượng nước ở trạng thái mở một nửa, kết hợp với việc lắp ngược chiều sẽ khiến đĩa van bị mài mòn không đều, gây hỏng hóc nhanh chóng.

• Không tiến hành test áp sau khi lắp: Sau khi hoàn thành mối nối, người thợ không cho mở nước thử tải ở áp lực cao tối đa để kiểm tra độ kín khít và tiếng ồn, dẫn đến việc sự cố âm thầm phát hủy bên trong hộp kỹ thuật.

Hướng Dẫn Lắp Van Khóa Nước Đúng Chiều Chuẩn Kỹ Thuật

Để đảm bảo hệ thống đường ống vận hành bền bỉ, không bị rò rỉ, hãy tuân thủ nghiêm ngặt checklist các bước lắp đặt dưới đây:

•  Bước 1: Xác định chính xác hướng chảy của dòng nước bằng cách mở nhẹ van tổng trước đó để quan sát hướng nước di chuyển.

•  Bước 2: Tìm và định vị vị trí mũi tên hoặc ký hiệu IN/OUT trên thân chiếc van định lắp.

•  Bước 3: Đặt van vào vị trí sao cho mũi tên trên thân van trùng khít 100% với hướng chảy của dòng nước.

•  Bước 4: Tiến hành quấn băng tan (đối với van ren) hoặc đặt gioăng cao su làm kín (đối với van mặt bích), sau đó siết lực đều tay theo chu trình đối xứng.

•  Bước 5: Mở van tổng để nước đi qua, tiến hành xả khí tồn trong lòng ống và quan sát kỹ các mối nối xem có hiện tượng đọng nước hay tiếng rít lạ không.

Lưu Ý Quan Trọng Khi Sử Dụng Và Bảo Trì Van Khóa

• Trong quá trình vận hành, tuyệt đối không được tự ý đảo chiều van khi hệ thống đang có áp lực lớn bên trong.

• Khi lựa chọn thiết bị, bên cạnh việc xem xét hướng van, bạn phải chọn đúng dải áp lực làm việc (PN10, PN16, PN25) tương thích với công suất của trạm bơm đầu nguồn.

• Định kỳ 6 tháng một lần, nên tiến hành kiểm tra các vị trí khớp nối ren và trạng thái đóng mở của van. Nếu phát hiện van có dấu hiệu bị kẹt trục do đóng cặn canxi hoặc rách gioăng cao su, cần chủ động lên phương án thay mới phụ kiện. Bạn có thể tham khảo thêm các dòng van khóa chính hãng, đầy đủ CO/CQ tại

Câu Hỏi Thường Gặp Về chiều van khoá nước

Van bi có cần lắp đúng chiều mũi tên không?

Hầu hết các loại van bi tiêu chuẩn đều có cấu trúc đối xứng nên không quy định chiều dòng chảy. Tuy nhiên, một số dòng van bi một chiều cao cấp hoặc van bi có lỗ xả khí đặc thù sẽ được khắc mũi tên trên thân, lúc này bạn bắt buộc phải tuân thủ hướng lắp đó.

Làm sao để nhận biết chiều dòng nước đối với đường ống đi ngầm trong tường?

Bạn hãy tìm đến vị trí hộp kỹ thuật hoặc vòi nước gần nhất. Tiến hành khóa van tổng lại, mở vòi cho thoát hết nước tồn, sau đó mở hé van tổng và quan sát hướng nước phun ra ở điểm hở gần nhất để xác định hướng dòng chảy.

Lắp ngược van khóa nước thì van có bị rò rỉ ra bên ngoài không?

Có thể có. Khi lắp ngược chiều, áp lực nước dội ngược liên tục vào trục van (stem) thay vì được triệt tiêu ở bệ đỡ (seat). Lực đẩy ngược hướng này lâu ngày sẽ làm hở phần gioăng cổ van, khiến nước rò rỉ ra ngoài tay quay.

Chiều van khoá nước nếu lắp sai hướng thì có hoạt động được không?

Hoàn toàn không. Van một chiều lắp ngược sẽ chặn đứng 100% dòng nước, khiến nước không thể lưu thông qua vị trí đó. Đối với hệ thống có máy bơm, điều này sẽ làm tăng áp suất đột ngột tại đầu xả và gây cháy bơm hoặc vỡ ống.

Có phải tất cả các loại van trên thị trường hiện nay đều có mũi tên chỉ hướng không?

Không phải loại nào cũng có. Như đã phân tích, các loại van không phụ thuộc vào hướng dòng chảy như van cổng ty chìm hay van bi ren thông thường thường sẽ không được khắc mũi tên chỉ hướng trên thân đúc.

Lắp Đúng chiều van khoá nước Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc hiểu rõ và tuân thủ chính xác chiều van khoá nước chính là chìa khóa then chốt để bảo vệ toàn bộ mạng lưới thủy lực của công trình. Một hành động kiểm tra chỉ dấu mũi tên đơn giản trước khi siết ren không chỉ giúp bạn tối ưu hóa áp lực dòng chảy, ngăn ngừa các sự cố búa nước nguy hiểm mà còn tiết kiệm hàng triệu đồng chi phí sửa chữa, đục phá tường do hiện tượng rò rỉ ngầm gây ra.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về chiều van khoá nước!
