Van Ống Hơi: Giải Pháp Kiểm Soát Năng Lượng Nhiệt Công Nghiệp Toàn Diện

Trong các hạ tầng sản xuất hiện đại, mạng lưới truyền dẫn nhiệt năng đóng vai trò như huyết mạch cung cấp động lực cho toàn bộ nhà máy. Tuy nhiên, lưu chất hơi nước vận hành bên trong đường ống sở hữu những đặc tính vật lý vô cùng phức tạp, liên tục dịch chuyển với vận tốc lớn, đi kèm áp suất và nhiệt độ tích tụ cực cao. Để đảm bảo hệ thống phân phối năng lượng này hoạt động nhịp nhàng, việc ứng dụng dòng thiết bị chuyên dụng mang tên van ống hơi chính là giải pháp kỹ thuật cốt lõi giúp các doanh nghiệp làm chủ công nghệ điều tiết dòng chảy.

Rất nhiều đơn vị quản lý vận hành do thiếu kinh nghiệm thực tế đã chủ quan trong khâu khảo sát, sử dụng sai chủng loại van hoặc tận dụng các dòng cấu kiện ngành nước cho hệ thống hơi nóng. Sai lầm này dẫn đến những hậu quả khốc liệt như hiện tượng búa nước phá hủy đường ống, hỏng gioăng rò rỉ năng lượng và làm gián đoạn dây chuyền sản xuất. Việc thấu hiểu bản chất và lựa chọn cấu kiện tương thích không chỉ bảo vệ an toàn cho nhà xưởng mà còn là đòn bẩy tối ưu hóa chi phí chất đốt cho lò hơi trung tâm.

Vì Sao Hệ Thống Đường Ống Hơi Cần Lựa Chọn Van Phù Hợp?

Hơi nước bão hòa và hơi quá nhiệt là nguồn truyền tải năng lượng nhiệt vô cùng hiệu quả trong các chu trình sấy, hấp, cô đặc và thanh trùng. Đặc thù của lưu chất này là luôn vận hành trong môi trường nhiệt độ cao dải từ 150 độ C đến hơn 350 độ C và áp suất nén lớn. Khi dòng hơi di chuyển trong đường ống, chỉ cần một sự thay đổi đột ngột về vận tốc hoặc hướng đi sẽ tạo ra các cú sốc cơ học cực lớn lên thành vách cấu kiện.

Hậu quả khi sử dụng sai loại van trong môi trường này diễn ra rất nhanh chóng. Các dòng van không chuyên dụng sẽ bị hiện tượng quá nhiệt làm biến dạng đĩa van, mài mòn ghế van và phá hủy hoàn toàn lớp đệm bít kín. Điều này gây ra tình trạng thất thoát hơi sống nghiêm trọng, làm sụt giảm áp suất công nghệ tại các thiết bị tiêu thụ hạ nguồn và đẩy chi phí vận hành lò hơi tăng vọt.

Do đó, việc lựa chọn van đúng vị trí lắp đặt mang tầm quan trọng sống còn. Mỗi vị trí trên mạng lưới, từ trục chính ra khỏi balông hơi, trạm giảm áp nhánh, cho đến đường cấp hơi trực tiếp vào bồn nấu đều đòi hỏi một dòng van có kết cấu cơ học riêng biệt. Chọn đúng thiết bị giúp nắn dòng năng lượng chuẩn xác, triệt tiêu nguy cơ búa nước và kéo dài tuổi thọ cho toàn bộ hạ tầng cơ điện.

Van Ống Hơi Là Gì?

Khái niệm van ống hơi dưới góc nhìn kỹ thuật

Dưới góc nhìn chuyên ngành kỹ sư cơ điện, van ống hơi là gì? Đây là thuật ngữ định danh chung cho một tập hợp các loại van công nghiệp chuyên dụng, được thiết kế và chế tạo bằng các phương pháp nhiệt luyện tiên tiến để lắp đặt trực tiếp trên hệ thống đường ống dẫn hơi nóng. Thiết bị chịu trách nhiệm thực thi các mệnh lệnh kỹ thuật từ đóng mở, điều tiết lưu lượng cho đến cô lập hoặc bảo vệ an toàn cho các trạm nguồn hạ nguồn.

Van ống hơi là thiết bị được lắp trên đường ống dẫn hơi nhằm thực hiện các chức năng đóng mở, điều tiết, kiểm soát hoặc bảo vệ hệ thống hơi trong quá trình vận hành.

Vai trò và vị trí lắp đặt trong hệ thống hơi

Vai trò cốt lõi của cấu kiện này là kiểm soát và làm chủ dòng năng lượng nhiệt di chuyển trong lòng ống. Thiết bị đảm bảo lượng hơi đi vào các thiết bị công nghệ luôn nằm trong phạm vi áp suất và nhiệt độ lý tưởng, không thừa không thiếu.

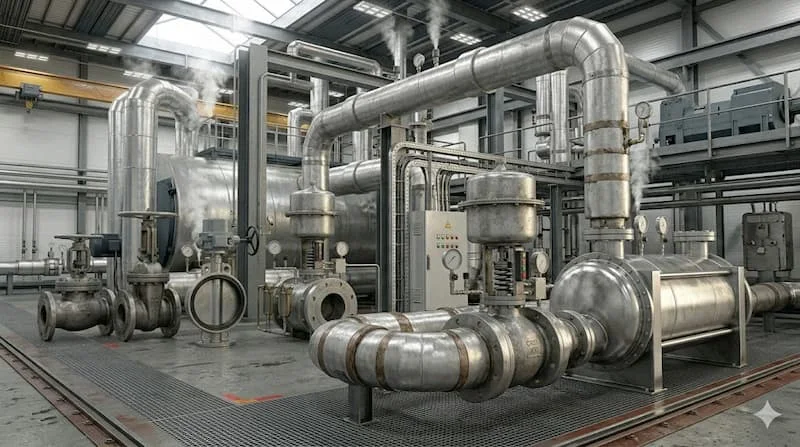

Về các vị trí thường lắp đặt thực tế, van được bố trí dày đặc từ khu vực đầu ra của nồi hơi, trên các cụm bẫy hơi xả nước ngưng, đứng trước các trạm giảm áp, tại các đường nhánh rẽ vào hầm sấy, bồn hấp hoặc các vị trí gom dòng lưu chất của phân xưởng.

Nguyên Lý Hoạt Động Của Van Ống Hơi

Cơ chế đóng mở dòng hơi của thiết bị dựa trên việc thay đổi khoảng cách không gian hình học giữa đĩa van và bệ đỡ bên trong thân van. Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, trục van sẽ dịch chuyển tịnh tiến hoặc xoay góc để đưa chi tiết chốt chặn vào vị trí đóng kín hoàn toàn hoặc mở toang hành lang cho dòng hơi tràn qua.

Đối với nhiệm vụ điều tiết lưu lượng và áp suất, van hoạt động bằng cách thu hẹp tiết diện lòng ống tại vị trí dòng chảy đi qua. Khi không gian lưu thông bị bó hẹp, dòng hơi cao áp sẽ bị cản trở động năng, làm sụt giảm áp suất theo một tỷ lệ quy đổi tính toán sẵn và khống chế chính xác lưu lượng môi chất cấp cho trạm công nghệ hạ nguồn.

Trong thực tế, các yếu tố ảnh hưởng trực tiếp đến hiệu quả vận hành của van bao gồm chất lượng của nguồn nước cấp lò hơi, hiện tượng cáu cặn canxi bám dính, dải biến thiên của tải tiêu thụ và tốc độ xả dòng nước ngưng. Nếu đường ống tích tụ quá nhiều nước ngưng không được giải phóng kịp thời, khi dòng hơi tốc độ cao đẩy qua sẽ cuốn theo khối nước này đập mạnh vào lòng van, gây ra hiện tượng búa nước hủy hoại bệ van.

Sở dĩ nguyên lý van ống hơi bắt buộc phải tích hợp khả năng chịu nhiệt cực cao là vì hiện tượng giãn nở nhiệt của kim loại. Khi dòng hơi nóng tràn qua, toàn bộ phôi đúc sẽ bị nung nóng và giãn nở. Nếu vật liệu không được xử lý nhiệt tốt hoặc kết cấu không có dung sai bù trừ nhiệt thích hợp, van sẽ bị hiện tượng kẹt cứng trục cơ học, rách gioăng hoặc nứt vỡ vỏ do ứng suất nhiệt tĩnh tích tụ bên trong.

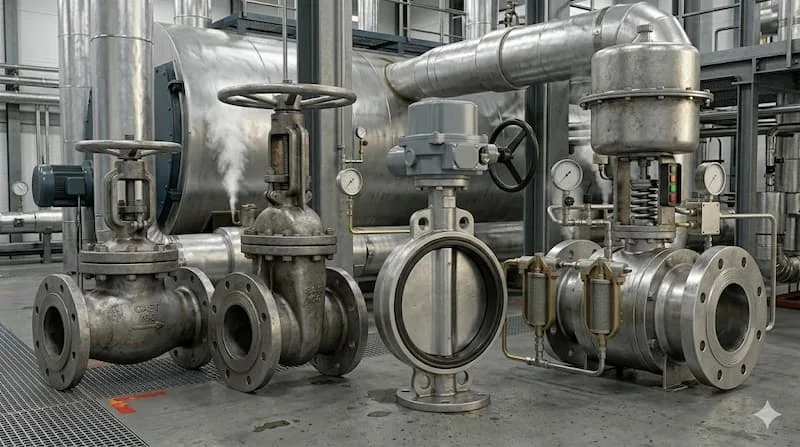

Các Loại Van Ống Hơi Phổ Biến Hiện Nay

Để xây dựng một mạng trạm nhiệt hoàn chỉnh, các kỹ sư thường phối hợp nhiều dòng cấu kiện trong danh mục các loại van ống hơi tiêu chuẩn dưới đây:

Van cầu hơi (Globe Valve)

Đây là dòng van xương sống của mọi hệ thống hơi nóng công nghiệp.

• Ưu điểm: Khả năng tiết lưu, điều tiết lưu lượng cực tốt nhờ hành trình đĩa van di chuyển vuông góc với bệ đỡ, độ kín khít khi khóa van ở mức tuyệt đối.

• Nhược điểm: Tạo ra tổn thất áp suất lớn khi dòng hơi đi qua do kết cấu lòng van dạng chữ S bắt buộc dòng chảy phải đổi hướng.

• Ứng dụng: Lắp đặt tại trục chính lò hơi, các vị trí yêu cầu tinh chỉnh dòng nhiệt mịn.

Van bi hơi (Ball Valve)

• Ưu điểm: Tốc độ đóng mở cực nhanh chỉ bằng thao tác gạt một góc 90 độ, lòng van mở hoàn toàn không gây cản trở dòng chảy nên tổn thất áp suất bằng không.

• Nhược điểm: Khả năng tiết lưu điều tiết kém, đĩa bi dễ bị mài mòn vẹt một bên nếu thường xuyên mở ở các góc hẹp trung gian dưới áp lực hơi cao.

• Ứng dụng: Chuyên dùng cho các nhánh ống cô lập nhanh hoặc các vị trí xả đáy, xả nhánh.

Van cổng hơi (Gate Valve)

• Ưu điểm: Khoảng không hành lang thông thoáng khi mở hoàn toàn, chịu được áp lực tĩnh cực lớn của hệ thống.

• Nhược điểm: Hành trình đóng mở rất chậm do ren trục dài, tuyệt đối không được dùng để điều tiết lưu lượng vì dòng hơi tốc độ cao sẽ mài mòn, làm vênh lá van dạng đĩa phẳng.

• Ứng dụng: Lắp ở các vị trí trục chính phân phối tổng của nhà máy cần đóng ngắt cố định định kỳ.

Van bướm hơi, van điện từ và van điều khiển tự động

• Van bướm hơi: Giải pháp tiết kiệm không gian cho các đường ống dải size lớn nhờ đĩa van dạng cánh bướm xoay lật.

• Van điện từ hơi nóng: Thiết bị đóng ngắt dòng hơi bằng xung lực điện từ trường siêu tốc dưới một giây cho các mạch xung cấp nhiệt.

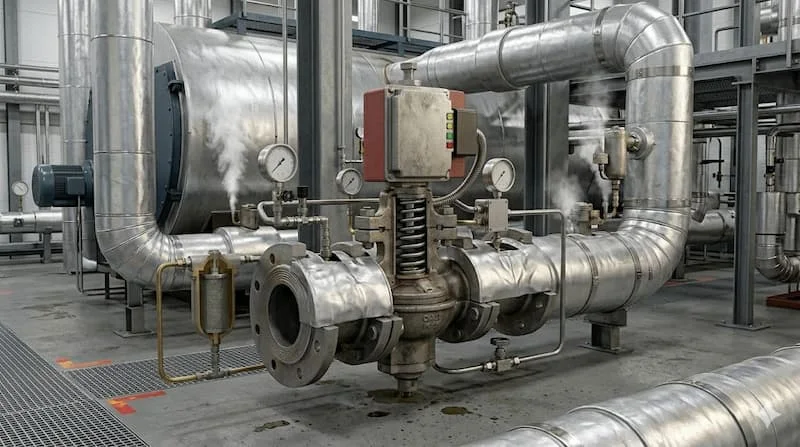

• Van điều khiển hơi: Đỉnh cao của tự động hóa mạng nhiệt, ứng dụng động cơ điện điện servo hoặc màng khí nén nhận tín hiệu 4-20mA để tinh chỉnh liên tục góc mở van, khống chế sai số nhiệt độ dưới 1 độ C.

Bảng so sánh định lượng các đặc tính kỹ thuật của nhóm van hơi chủ lực:

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn Van Ống Hơi

Một hồ sơ thiết kế kỹ thuật chuẩn xác đòi hỏi bộ phận thu mua và cơ điện phải bóc tách chi tiết các chỉ số định lượng sau:

Kích thước đường ống danh nghĩa (DN)

Dải size van phải đồng bộ hoàn toàn với đường kính trong của ống dẫn, phổ biến từ các kích cỡ ren nhỏ DN15, DN20, DN25 chuyên dùng cho đường nhánh thiết bị cho đến các cỡ lớn kết nối bích như DN50, DN100 lắp trên trục phân phối chính.

Áp suất làm việc và nhiệt độ dòng hơi

Kỹ sư phải nắm rõ áp suất định mức của lò hơi và nhiệt độ bão hòa thực tế để lựa chọn phân cấp chịu lực cho thân van, tránh hiện tượng phá hủy cấu trúc cơ khí do quá tải áp lực tĩnh.

Kiểu kết nối và tiêu chuẩn mặt bích cơ học

• Kết nối ren tiện dụng cho size nhỏ áp lực thấp.

• Kết nối mặt bích chịu rung động cho đường ống lớn.

• Kết nối hàn kín tuyệt đối cho hệ hơi quá nhiệt áp lực cực cao.

  Đặc biệt, tiêu chuẩn mặt bích phải đồng bộ hoàn toàn theo các hệ tiêu chuẩn quốc tế như JIS của Nhật, ANSI của Mỹ hoặc DIN của Đức để đảm bảo các lỗ bulông trùng khớp nhau, không bị vênh lệch khi siết lực.

Vật liệu chế tạo phôi thân van

• Phôi gang dẻo: Lựa chọn kinh tế phổ biến cho hệ hơi bão hòa thông thường dải nhiệt dưới 220 độ C.

• Phôi thép đúc: Khả năng chịu lực và chống sốc nhiệt xuất sắc, bắt buộc cho các trạm nguồn cao áp trục tổng.

• Phôi inox: Khả năng chống chịu ăn mòn, rỗ bề mặt do xâm thực dòng hơi rất tốt, đáp ứng các tiêu chuẩn khắt khe của ngành thực phẩm, dược phẩm sạch.

Van Ống Hơi Và Van Nước Khác Nhau Như Thế Nào?

Việc sử dụng lẫn lộn hai dòng cấu kiện này là nguyên nhân hàng đầu gây ra các sự cố mất an toàn trong nhà máy. Giữa chúng có sự phân tách rõ rệt về bản chất:

• Môi trường làm việc: Van nước xử lý dòng lưu chất lỏng không nén được, tốc độ di chuyển chậm. Trong khi đó van hơi đối diện với lưu chất dạng khí có thể nén được, vận tốc lưu thông siêu cao và luôn có sự chuyển pha liên tục giữa hơi nước và nước ngưng.

• Khả năng chịu nhiệt và vật liệu gioăng: Van nước sử dụng các dòng gioăng cao su mềm như NBR, EPDM dải chịu nhiệt thấp dưới 90 độ C. Van hơi bắt buộc phải ứng dụng hệ đệm kín bằng PTFE, Teflon bọc kim loại hoặc các dòng đệm graphit chịu nhiệt dải cao vượt trên 200 độ C.

• Độ bền vận hành cơ học: Thân van nước mỏng hơn vì áp lực tĩnh không biến thiên đột ngột. Thân van hơi được đúc rất dày, biên dạng lòng van thuôn mượt để giảm thiểu tối đa hiện tượng xói mòn bề mặt do các giọt nước ngưng li ti bắn phá ở tốc độ cao.

Khi nào tuyệt đối không được dùng van nước cho hệ thống hơi? Câu trả lời là trong mọi trường hợp của hệ hơi bão hòa công nghiệp. Chỉ sau vài giờ vận hành, nền nhiệt cao của hơi nóng sẽ lưu hóa, làm mủn rách toàn bộ gioăng cao su của van nước, gây ra tình trạng rò rỉ phun trào hơi sống vô cùng nguy hiểm cho người lao động xung quanh.

Ứng Dụng Của Van Ống Hơi Trong Công Nghiệp

Sự bền bỉ và năng lực khống chế dòng nhiệt giúp thiết bị trở thành cấu kiện không thể thay thế trong ứng dụng van ống hơi toàn ngành sản xuất:

• Hệ thống nồi hơi trạm nguồn: Cô lập đường hơi ra khỏi lò, điều tiết lưu lượng cấp cho các phân xưởng, bảo vệ mạng trạm tổng không bị quá áp.

• Nhà máy sản xuất thực phẩm: Quản lý dòng hơi nóng sạch cấp vào các nồi nấu vách kép cô đặc kẹo, hệ thống tiệt trùng sữa UHT.

• Nhà máy sản xuất đồ uống và bia: Điều khiển nhiệt lượng cho chu trình nấu hoa bia, thanh trùng hệ thống đường ống súc rửa chai thành phẩm.

• Nhà máy sản xuất giấy và bao bì: Tinh chỉnh đường hơi đi vào các rulo sấy cán phôi, giúp làm khô giấy đồng đều không bị giòn gãy.

• Nhà máy dệt nhuộm hoàn tất sợi: Giám sát nền nhiệt bên trong các bể nhuộm áp lực, giúp hóa chất nhuộm thấm sâu vào cấu trúc sợi vải.

• Hệ thống trao đổi nhiệt và dây chuyền sấy: Khống chế lượng hơi đi qua các bộ calorifer để duy trì luồng khí nóng sấy nông sản ổn định theo đúng biểu đồ công nghệ lập trình sẵn.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Van Ống Hơi

Quá trình tư vấn kỹ thuật tại các phân xưởng thường ghi nhận năm sai sót phổ biến gây tổn thất lớn về chi phí của doanh nghiệp:

• Chọn sai chủng loại van công nghệ: Lắp đặt van cổng vào vị trí cần tiết lưu điều tiết dòng hơi, dẫn đến việc đĩa van bị dòng hơi tốc độ cao mài mòn vẹt, gây rò rỉ vĩnh viễn không thể đóng khít.

• Chọn sai mác vật liệu đúc thân van: Sử dụng gang xám chất lượng thấp cho các vị trí đường ống trục tổng có áp lực và tần suất rung động cơ học cao, dẫn đến nứt rạn vỏ van do sốc nhiệt tĩnh.

• Chọn sai thông số áp suất định mức: Lựa chọn phân cấp chịu áp thấp hơn áp suất đỉnh của lò hơi khi chịu tải, khiến van bị biến dạng cơ cấu cơ khí nội tại bên trong.

• Chọn sai giới hạn nhiệt độ của hệ đệm: Chọn van có gioăng bít trục chịu nhiệt kém lắp cho đường hơi quá nhiệt, khiến hệ gioăng cháy thành than chỉ sau thời gian ngắn vận hành.

• Bỏ qua công tác bảo trì, xả cặn định kỳ: Không tiến hành kiểm tra lưới lọc, vệ sinh lớp cáu cặn canxi bám dính trên trục van, làm tăng ma sát hành trình gây kẹt cứng vô hiệu hóa thiết bị.

Checklist Lựa Chọn Van Ống Hơi Phù Hợp

Để bộ phận vật tư phối hợp nhịp nhàng với phòng kỹ thuật cơ điện, quy trình thẩm định mua sắm cần bám sát bộ checklist định lượng sau:

• Xác định loại hơi sử dụng thực tế là hệ hơi bão hòa thông thường hay hệ hơi quá nhiệt dải cao.

• Xác định áp suất làm việc lớn nhất tại điểm lắp đặt van để chọn phân cấp PN phù hợp.

• Xác định nhiệt độ vận hành đỉnh để chỉ định chính xác chất liệu màng gioăng làm kín.

• Chọn đúng loại van theo công năng: van cầu để điều tiết, van bi hoặc van cổng để đóng ngắt cô lập.

• Chọn vật liệu thân van tương thích với môi chất và áp lực từ gang dẻo, thép đúc đến inox nguyên khối.

• Chọn kích thước đường kính kết nối danh nghĩa DN đồng bộ hoàn toàn với đường kính ống chờ.

• Kiểm tra kỹ tiêu chuẩn mặt bích kết nối cơ học để đảm bảo trùng khớp mã tiêu chuẩn JIS, DIN hay ANSI.

• Lựa chọn các thương hiệu nhà sản xuất uy tín có lịch sử lâu năm trong ngành van hơi công nghiệp.

• Kiểm tra đầy đủ hồ sơ chứng nhận chất lượng chất lượng sản phẩm trước khi đưa vào lắp đặt trên công trường.

Các Câu Hỏi Thường Gặp Về Thiết Bị Mạng Ống Hơi

Thiết bị van ống hơi là gì và có vai trò cốt lõi ra sao?

Đây là dòng van chuyên dụng chịu nhiệt và áp lực cao, có vai trò đóng mở, điều tiết và bảo vệ hệ thống truyền dẫn hơi nóng không bị thất thoát năng lượng, duy trì sự ổn định cho toàn bộ dây chuyền sản xuất hạ nguồn.

Trong các loại van, dòng van nào phù hợp nhất cho nhiệm vụ điều tiết hơi?

Van cầu hơi (Globe Valve) là dòng van tối ưu và phù hợp nhất cho việc tiết lưu, điều tiết lưu lượng dòng hơi nhờ thiết kế lòng van đặc thù cho phép tinh chỉnh khoảng cách đĩa van mịn màng mà không sợ bị xói mòn bệ đỡ.

Van bi thông thường có dùng cho môi trường hơi nóng được không?

Van bi thông dụng dải gioăng mềm cao su tuyệt đối không được dùng cho hơi. Chỉ những dòng van bi hơi chuyên dụng có phôi thép dày, bệ đỡ ghế van làm bằng kim loại chịu nhiệt cứng hoặc PTFE cường lực mới có khả năng vận hành an toàn trong môi trường hơi nóng dưới 200 độ C.

Khi nào nhà máy bắt buộc phải chọn van thân thép đúc thay vì van inox?

Van thân thép đúc là ưu tiên hàng đầu cho các vị trí trục chính tổng có áp lực cực lớn và dải sốc nhiệt mạnh nhờ cơ tính chịu lực tĩnh xuất sắc của phôi thép. Van inox chỉ bắt buộc khi hệ thống yêu cầu độ sạch môi chất tuyệt đối hoặc môi trường xung quanh có nồng độ chất ăn mòn hóa học cao.

Định kỳ bao lâu thì phân xưởng nên tiến hành bảo dưỡng hệ thống van hơi?

Để đảm bảo thiết bị luôn vận hành nhạy bén, triệt tiêu nguy cơ kẹt trục do đóng cặn, kỹ sư khuyên nên thực hiện công tác tháo rã kiểm tra, bôi trơn trục cơ học và vệ sinh cụm lọc chữ Y phía trước định kỳ từ 6 đến 12 tháng một lần.

Lựa Lựa Chọn Đúng Van Ống Hơi Giúp Hệ Thống Vận Hành Ổn Định

Tóm lại, việc khảo sát kỹ lưỡng thông số và đầu tư chính xác cấu kiện van ống hơi là giải pháp kỹ thuật nền tảng quyết định trực tiếp đến hiệu suất vận hành và tính an toàn của toàn bộ phân xưởng sản xuất. Một thiết bị chuyên dụng tương thích hoàn hảo về thông số nhiệt độ, áp suất không chỉ giúp quy trình quản lý dòng nhiệt diễn ra chuẩn xác, bảo vệ toàn diện các máy móc công nghệ đắt tiền ở hạ nguồn khỏi các sự cố búa nước nguy hiểm, mà còn mang lại lợi ích kinh tế to lớn cho doanh nghiệp nhờ việc tiết kiệm lượng chất đốt lò hơi đáng kể thông qua cơ chế triệt tiêu hoàn toàn hiện tượng rò rỉ hơi sống lãng phí. Đầu tư bài bản vào cấu kiện chất lượng chính là bước đi chiến lược để nâng cao năng lực cạnh tranh và phát triển bền vững cho nhà máy đối với van ống hơi.
