Van Điện Từ Hơi Nóng: Giải Pháp Đóng Mở Tự Động Tối Ưu Cho Mạng Nhiệt

Trong bối cảnh tự động hóa công nghiệp phát triển mạnh mẽ, việc tối ưu hóa hiệu suất và đảm bảo an toàn cho mạng nhiệt là ưu tiên hàng đầu của mọi nhà máy. Hệ thống hơi bão hòa và hơi quá nhiệt đóng vai trò cốt lõi trong quy trình gia nhiệt, sấy, thanh trùng. Để vận hành dòng năng lượng này một cách khoa học, van điện từ hơi nóng chính là thiết bị chấp hành không thể thiếu, giúp kiểm soát chu trình đóng ngắt lưu chất một cách nhanh chóng và chính xác.

Việc hiểu rõ đặc tính kỹ thuật và lựa chọn đúng chủng loại cấu kiện chịu nhiệt chuyên dụng sẽ giúp doanh nghiệp giải quyết triệt để bài toán hao phí năng lượng. Ngược lại, những sai lầm trong việc chọn lựa thiết bị có thể dẫn đến rủi ro dừng máy dây chuyền, gây thiệt hại lớn về kinh tế. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý đến kinh nghiệm thực tế để giúp bạn làm chủ thiết bị mạng nhiệt này.

Tại Sao Hệ Thống Hơi Nóng Cần Van Điện Từ Chuyên Dụng?

Hơi nước bão hòa mang nhiệt lượng tiềm ẩn rất lớn, là nguồn năng lượng chủ lực trong các ngành công nghiệp chế biến. Tuy nhiên, lưu chất này vận hành dưới áp suất cao và tích tụ nhiệt độ cực đại. Khi các nhà máy thực hiện việc đóng mở hơi thủ công bằng van cơ truyền thống, hệ thống thường gặp phải độ trễ lớn, không thể đáp ứng kịch bản tự động hóa và tiêu tốn nhiều thời gian, công sức của nhân công vận hành.

Rủi ro khi dùng van điện từ thông thường cho môi trường này là rất lớn. Các dòng van nước hay van khí nén thông dụng sử dụng gioăng cao su chịu nhiệt kém và cuộn coil điện từ không có cơ chế giải nhiệt từ xa. Khi tiếp xúc với hơi nóng, hệ gioăng sẽ nhanh chóng bị lưu hóa, nóng chảy gây rò rỉ nghiêm trọng, đồng thời lượng nhiệt truyền ngược dọc trục sẽ thiêu rụi bo mạch cuộn dây, gây đoản mạch mạch điện điều khiển.

Chính vì vậy, lợi ích của van điện từ hơi nóng chuyên dụng là câu trả lời hoàn hảo cho bài toán vận hành an toàn. Thiết bị sở hữu phôi đúc dày dặn cùng hệ thống màng ngăn, đệm kín cách nhiệt cao cấp. Sự hiện diện của cấu kiện này giúp nhà máy thực hiện các chu trình đóng ngắt lưu chất từ xa theo thời gian thực, đảm bảo tiến độ công nghệ và loại bỏ hoàn toàn các nguy cơ mất an toàn lao động.

Van Điện Từ Hơi Nóng Là Gì?

Khái niệm và chức năng chính

Dưới góc nhìn của các kỹ sư mạng nhiệt, van điện từ hơi nóng là gì? Đây là dòng cấu kiện cơ điện tử chuyên dụng được lắp đặt trên hệ thống đường ống truyền tải năng lượng nhiệt. Chức năng chính của thiết bị là đóng mở tự động dòng hơi nóng đi qua vị trí xung yếu bằng cách chuyển hóa điện năng thành lực từ trường, hỗ trợ quản lý trạm năng lượng một cách thông minh từ phòng điều khiển trung tâm.

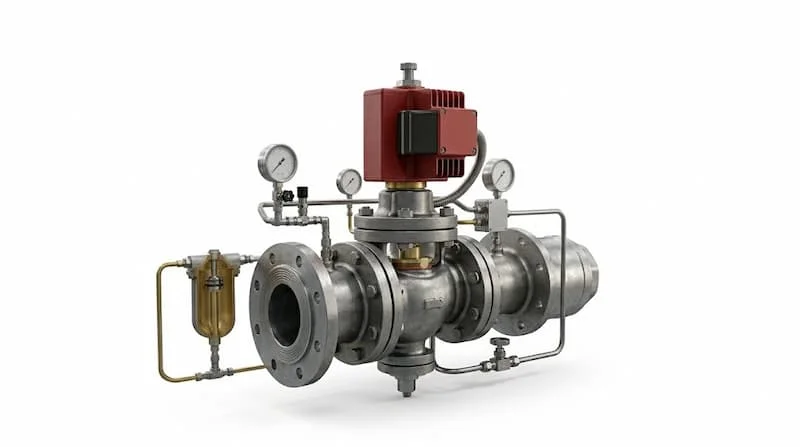

Van điện từ hơi nóng là thiết bị đóng mở tự động bằng điện từ, được thiết kế để làm việc trong môi trường hơi nước nhiệt độ cao và áp suất lớn.

Cấu tạo cơ bản của thiết bị

Để chống chịu được sự mài mòn và sốc nhiệt của dòng hơi bão hòa, kết cấu của sản phẩm đòi hỏi sự phối hợp khắt khe giữa năm bộ phận cơ bản:

• Thân van: Phân khung vỏ chịu áp lực trực tiếp, đúc từ đồng chất lượng cao hoặc inox nguyên khối.

• Cuộn coil điện từ: Bộ dây cuốn tạo từ trường, thường được thiết kế cách ly nhiệt hoặc bọc vỏ thép tản nhiệt tốt.

• Lõi từ và piston: Chi tiết chuyển động tịnh tiến dọc trục để điều khiển trạng thái mở khóa hành lang dòng chảy.

• Lò xo hồi vị: Chi tiết cơ khí tạo lực đẩy đối kháng giúp đưa van về trạng thái tĩnh ban đầu khi ngắt nguồn điện.

• Gioăng chịu nhiệt: Lớp đệm kín bằng chất liệu chịu nhiệt đặc biệt để ngăn chặn tuyệt đối tình trạng rò rỉ hơi sống.

Nguyên Lý Hoạt Động Của Van Điện Từ Hơi Nóng

Cơ chế đóng mở bằng điện từ của dòng van này dựa trên mối quan hệ động lực học giữa lực từ trường và lực đàn hồi cơ học. Khi năng lượng điện được kích hoạt, cuộn dây sinh ra một từ trường nam châm điện có cường độ lớn, lực này ngay lập tức hút lõi từ tịnh tiến lên phía trên để thay đổi trạng thái của cửa van.

Thiết bị vận hành dựa trên hai dạng cấu trúc phổ biến:

• Van thường đóng (NC): Ở trạng thái không có điện, lò xo nén chặt đĩa van xuống ghế van để chặn dòng hơi. Khi cấp điện, lực từ hút lõi từ đi lên, mở toang cửa van cho hơi nóng đi qua. Khi ngắt điện, lực lò xo lại đẩy đĩa van về vị trí khóa ban đầu.

• Van thường mở (NO): Quy trình diễn ra hoàn toàn ngược lại khi cửa van luôn mở tự do và chỉ đóng kín lại để cô lập đường ống khi cuộn coil được cấp nguồn điện.

Tại sao van đóng mở nhanh đến mức gần như tức thời dưới một giây? Đó là do hành trình dịch chuyển của lõi piston bên trong lòng van vô cùng ngắn và lực hút điện từ tạo ra gia tốc chuyển động cực lớn, cho phép cắt dòng hoặc thông dòng ngay lập tức mà không gặp độ trễ như dòng van cơ hay van động cơ điện.

Tuy nhiên, những yếu tố ảnh hưởng đến tuổi thọ van trong thực tế đòi hỏi người vận hành phải lưu ý kỹ. Tần suất đóng ngắt quá dày đặc trong một phút, hiện tượng búa nước do nước ngưng tụ trên đường ống không được xả sạch, và nhiệt độ môi trường xung quanh cuộn dây quá nóng đều là những nguyên nhân hàng đầu làm suy giảm độ bền của thiết bị.

Các Loại Van Điện Từ Hơi Nóng Phổ Biến Hiện Nay

Để đáp ứng cấu trúc hạ tầng và chi phí đầu tư đa dạng của các phân xưởng, thiết bị được phân tách thành các chủng loại đặc trưng sau:

Phân loại theo vật liệu cấu thành thân van

• Thiết kế phôi đồng: Là lựa chọn phổ thông có giá thành tốt, trọng lượng nhẹ, bề mặt lòng van nhẵn mịn, thích hợp cho các hệ thống hơi bão hòa áp suất trung bình ở các xưởng giặt là, nhuộm quy mô vừa.

• Thiết kế phôi inox: Phân khúc cao cấp sở hữu năng lực chịu nhiệt cao tuyệt vời, khả năng chống ăn mòn hóa học xuất sắc trước hiện tượng xâm thực của dòng hơi bão hòa, tuổi thọ cơ học vượt trội.

Phân loại theo phương thức kết nối đường ống

• Kết nối ren: Phù hợp cho các đường ống nhánh tiêu thụ dải size nhỏ, thuận tiện cho việc lắp đặt, tháo rời và bảo dưỡng thủ công tại chỗ.

• Kết nối mặt bích: Chuyên dụng cho các đường ống trục chính có kích thước lớn, chịu được độ rung lắc cơ khí và áp lực tĩnh cao của mạng trạm tổng.

Phân loại theo dải điện áp điều khiển của cuộn coil

Hệ thống cuộn điện được thiết kế đa dạng để tương thích với các mạch điều khiển nhà xưởng bao gồm dòng 24VDC an toàn chống giật, dòng 24VAC, dòng 110VAC đặc thù và dòng lưới phổ thông 220VAC không cần bộ chuyển nguồn.

Phân loại theo trạng thái kỹ thuật tĩnh

Bao gồm dòng dòng thường đóng Normally Closed (NC) mang tính an toàn cao cho hệ hơi và dòng thường mở Normally Open (NO) dành riêng cho các mạch xả hoặc mạch duy trì liên tục.

Bảng đối chiếu thông số cốt lõi giữa van đồng và van inox:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

Để cấu kiện vận hành đạt hiệu suất tối đa và tránh nguy cơ mất an toàn, việc rà soát hồ sơ thông số kỹ thuật định lượng là bước bắt buộc:

• Kích thước danh nghĩa van: Phổ biến từ các dải size ren DN15, DN20, DN25 cho đến các cỡ lớn kết nối bích như DN32, DN50 và DN100.

• Áp suất làm việc định mức: Khả năng chịu tải áp lực tĩnh của vỏ van, thông thường phân cấp theo tiêu chuẩn PN10, PN16 hoặc PN25.

• Nhiệt độ làm việc an toàn của hệ gioăng: Biên độ nhiệt mà màng ngăn duy trì được độ đàn hồi cơ học, trải dài từ 180 độ C, 200 độ C đến ngưỡng 220 độ C.

• Điện áp nguồn cấp cuộn coil: Cần chỉ định chuẩn xác dòng điện điều khiển như 220VAC hoặc 24VDC để đồng bộ với rơ le tủ điện.

• Vật liệu gioăng làm kín bệ van: Yếu tố sống còn chống rò rỉ, bắt buộc phải sử dụng các chất liệu cao cấp chịu nhiệt như PTFE, Teflon nguyên chất hoặc Viton chịu nhiệt cấu trúc bền vững.

• Chuẩn kết nối cơ học: Thẩm định chuẩn ren NPT, BSPT hoặc chuẩn mặt bích JIS, DIN, ANSI để đảm bảo độ khít tuyệt đối khi bắt vào ống chờ.

So Sánh Van Điện Từ Hơi Nóng Và Van Điều Khiển Hơi Nóng

Việc đặt hai cấu kiện tự động hóa ngành hơi này lên bàn cân đối chiếu sẽ giúp các nhà quản lý đưa ra quyết định mua sắm chính xác, tránh lãng phí ngân sách đầu tư:

Nguyên lý hoạt động và khả năng điều tiết lưu lượng

Van điện từ vận hành dựa trên nguyên lý xung lực điện từ đóng mở dứt khoát tại chỗ, không có dải góc mở trung gian nên hoàn toàn không có khả năng điều tiết lưu lượng mịn. Ngược lại, van điều khiển hơi nóng ứng dụng động cơ điện truyền động servo hoặc màng khí nén để dịch chuyển đĩa van theo đồ thị tuyến tính, tinh chỉnh góc mở linh hoạt từ 0% đến 100% nhằm khống chế chính xác lưu lượng môi chất đi qua.

Chi phí đầu tư và ứng dụng phù hợp trong nhà máy

Van điện từ sở hữu cấu trúc gọn nhẹ, dễ lắp đặt độc lập nên chi phí đầu tư rất thấp, là lựa chọn lý tưởng cho các mạch ngắt khẩn cấp, mạch xả nước ngưng hoặc cấp hơi dạng xung định kỳ. Trong khi đó, van điều khiển đòi hỏi nguồn ngân sách rất lớn cùng hệ thống cảm biến, tủ PLC phức tạp, chuyên dùng cho các mạch vòng kín tự động hóa yêu cầu kiểm soát nhiệt độ hạ nguồn ở sai số cực nhỏ dưới 1 độ C.

Bảng so sánh kỹ thuật trực quan:

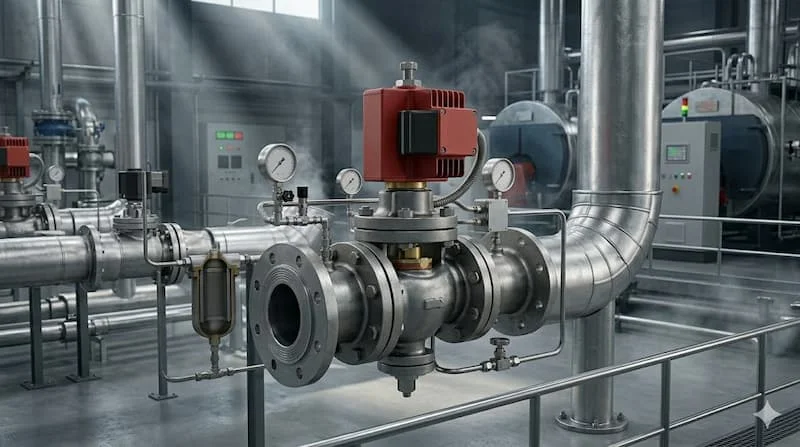

Ứng Dụng Của Van Điện Từ Hơi Nóng Trong Công Nghiệp

Năng lực ngắt dòng siêu tốc giúp cấu kiện này trở thành mắt xích cốt lõi trong sơ đồ ứng dụng van điện từ hơi nóng của nhiều ngành công nghiệp:

• Hệ thống nồi hơi trạm nguồn: Quản lý đường hơi sống cấp bổ sung cho các bồn khử khí, thực hiện chu trình xả đáy tự động định kỳ để loại bỏ cáu cặn.

• Dây chuyền chế biến thực phẩm: Đóng ngắt dòng hơi cấp vào các tủ hấp tiệt trùng công nghiệp, bồn nấu kẹo, đảm bảo nhiệt lượng vừa đủ theo chu trình.

• Nhà máy dệt nhuộm và hoàn tất sợi: Cung cấp hơi nóng dứt khoát cho các bể nhuộm áp lực và giàn sấy căng định hình bề mặt vải.

• Nhà máy sản xuất giấy: Điều khiển đường hơi sống đi vào các lô sấy cán phôi, ngắt hơi khẩn cấp khi xảy ra sự cố đứt băng giấy.

• Hệ thống sấy công nghiệp hầm sấy: Đóng ngắt các nhánh cấp hơi cho giàn calorifer khí nóng dựa trên tín hiệu từ đồng hồ nhiệt độ phòng sấy.

• Bộ trao đổi nhiệt dạng chùm ống: Phối hợp với cảm biến nhiệt để ngắt nguồn hơi cấp khi nước đầu ra đã đạt ngưỡng công nghệ cài đặt.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điện Từ Hơi Nóng

Nhiều phân xưởng thường đối mặt với tình trạng van hỏng vặt liên tục do mắc phải năm sai sót kỹ thuật phổ biến sau:

• Chọn sai nhiệt độ làm việc thực tế: Lựa chọn dòng van có thông số chịu nhiệt thấp hơn nhiệt độ bão hòa tương ứng với áp suất lò hơi, khiến hệ gioăng PTFE nhanh chóng bị biến dạng, hóa cứng và rách nát.

• Chọn sai thông số điện áp cuộn coil: Đấu nối nguồn dòng không ổn định hoặc nhầm lẫn giữa điện áp AC và DC gây cháy nổ cuộn dây, hoặc sụt áp khiến lực từ không đủ nhấc piston làm van bị kẹt nửa chừng.

• Chọn sai kích thước đường kính van: Chọn van theo size đường ống sẵn có mà không tính toán lưu lượng, dẫn đến hiện tượng van quá lớn gây lãng phí hoặc quá nhỏ gây nghẽn dòng, sụt áp hạ nguồn.

• Không lắp bộ lọc chữ Y phía trước van: Các tạp chất rỉ sét, xỉ hàn theo dòng hơi lọt vào lòng van, làm trầy xước bề mặt bệ đỡ hoặc tắc nghẽn lỗ bypass nhỏ khiến van không thể đóng khít hoàn toàn.

• Không duy trì công tác bảo trì định kỳ: Bỏ qua việc tháo rã vệ sinh lòng van, khiến lớp cáu cặn canxi từ nước bám dính dày đặc vào trục piston, làm tăng ma sát hành trình và gây cháy coil do quá tải từ trường.

Checklist Lựa Chọn Van Điện Từ Hơi Nóng Phù Hợp

Để tối ưu hóa quy trình thu mua vật tư và đảm bảo tính chính xác kỹ thuật tuyệt đối, kỹ sư cơ điện cần bám sát bộ checklist sau:

• Xác định nhiệt độ bão hòa đỉnh của dòng hơi nóng tại điểm lắp đặt thiết bị.

• Xác định áp suất làm việc lớn nhất và mức chênh áp thực tế của hệ thống đường ống.

• Tính toán lưu lượng hơi cần thiết để chỉ định dải size van tương thích hoàn hảo.

• Lựa chọn vật liệu thân van bằng đồng cho hệ thông dụng hoặc inox cho môi trường khắc nghiệt.

• Kiểm tra vật liệu gioăng làm kín bắt buộc phải là loại Teflon, PTFE hoặc Viton chịu nhiệt cao.

• Chọn điện áp coil điều khiển đồng bộ hoàn toàn với hệ thống rơ le nguồn của tủ điện.

• Chọn kiểu kết nối ren bắt răng cho ống nhỏ hoặc kết nối mặt bích chịu lực cho ống lớn.

• Ưu tiên lựa chọn các thương hiệu uy tín có trung tâm phân phối và hỗ trợ kỹ thuật chính hãng tại Việt Nam.

• Kiểm tra đầy đủ hồ sơ chứng nhận chất lượng CO CQ và thời hạn bảo hành của sản phẩm trước khi lắp đặt.

Các Câu Hỏi Thường Gặp Về Cấu Kiện Đóng Mở Mạng Nhiệt

Van điện từ hơi nóng thông thường chịu được mức nhiệt tối đa bao nhiêu?

Tùy thuộc vào thiết kế phôi đúc và chủng loại vật liệu chế tạo gioăng bít, các dòng van tiêu chuẩn chuyên dụng cho hơi chịu được mức nhiệt liên tục từ 180 độ C đến 200 độ C, một số dòng cao cấp màng PTFE kết cấu vỏ inox có thể chịu tải an toàn vượt ngưỡng 220 độ C.

Van điện từ thiết kế cho hơi nóng có tận dụng để dùng cho nước nóng được không?

Hoàn toàn dùng được và mang lại độ bền rất cao. Do cấu trúc của van hơi nóng được thiết kế ở phân cấp chịu nhiệt và áp lực cao hơn nhiều so với van nước, nên thiết bị hoàn toàn vận hành bền bỉ trong môi trường nước nóng hoặc nước ấm công nghiệp.

Tiêu chí thực tế nào quyết định việc nên đầu tư van đồng hay van inox?

Nếu hệ thống của bạn là hệ hơi bão hòa thông thường dải nhiệt dưới 180 độ C và ngân sách có giới hạn, van thân đồng là lựa chọn kinh tế tối ưu. Trong khi đó, nếu môi trường có tính ăn mòn cao, yêu cầu độ sạch môi chất nghiêm ngặt hoặc hệ hơi quá nhiệt dải cao, van inox là lựa chọn bắt buộc.

Làm thế nào để phân biệt nhanh giữa hai trạng thái van NC và van NO?

Van NC ở trạng thái tĩnh không cấp điện sẽ luôn đóng chặt để chặn dòng hơi và chỉ mở ra khi có dòng điện kích hoạt. Ngược lại, van NO ở trạng thái tĩnh không cấp điện sẽ luôn mở toang cho lưu chất đi qua và chỉ đóng kín lại để cô lập đường ống khi được cấp nguồn điện.

Định kỳ bao lâu thì phân xưởng nên thực hiện công tác bảo dưỡng van hơi?

Để đảm bảo lòng xi lanh luôn sạch sẽ, piston không bị bó kẹt bởi cặn khoáng, kỹ sư khuyên nên duy trì công tác tháo rã kiểm tra, vệ sinh lưới lọc chữ Y phía trước định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nước cấp lò hơi.

Chọn Đúng Van Điện Từ Hơi Nóng Để Tăng Tuổi Thọ Hệ Thống

Tóm lại, việc khảo sát kỹ lưỡng và đưa vào vận hành đúng chủng loại van điện từ hơi nóng là giải pháp kỹ thuật cốt lõi giúp các doanh nghiệp nâng cao toàn diện hiệu suất vận hành của mạng nhiệt công nghiệp. Một thiết bị chuyên dụng tương thích hoàn hảo về thông số nhiệt độ và áp suất không chỉ giúp quy trình đóng ngắt tự động diễn ra dứt khoát dưới một giây, giảm thiểu tối đa các rủi ro lãng phí năng lượng do rò rỉ, mà còn mang lại lợi ích kinh tế to lớn nhờ việc tiết kiệm chi phí bảo trì sửa chữa phát sinh do hiện tượng cháy coil hay hỏng gioăng vặt. Đầu tư bài bản vào cấu kiện chất lượng cao chính là nền tảng vững chắc để đảm bảo chất lượng sản xuất luôn ổn định và tối ưu hóa bài toán chi phí vận hành cho doanh nghiệp đối với van điện từ hơi nóng.
