Vành Inox: Khái Niệm, Thông Số Kỹ Thuật & Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong quy trình thiết kế và lắp đặt hệ thống đường ống công nghiệp, tính đồng bộ và độ kín khít tại các điểm kết nối luôn là yếu tố quyết định tới sự an toàn của toàn bộ công trình. Bên cạnh các loại van và ống dẫn, vành inox (hay còn gọi là vành đệm, vành lót, bích lót inox) đóng vai trò là phụ kiện liên kết cơ học cốt lõi, giúp cố định và làm kín các điểm nối chịu áp lực lớn.

Tuy nhiên, việc nắm rõ bích lót inox là gì, phân biệt các loại bích lót inox dựa trên tiêu chuẩn chế tạo cũng như nắm chắc thông số bích lót inox là bài toán mà không phải kỹ sư hay nhà thầu nào cũng thực hiện tối ưu. Bài viết dưới đây sẽ cung cấp toàn bộ kiến thức chuyên sâu về bích lót inox 304, bích lót inox 316, cùng hướng dẫn cách chọn bích lót inox chính xác nhất cho từng hệ thống.

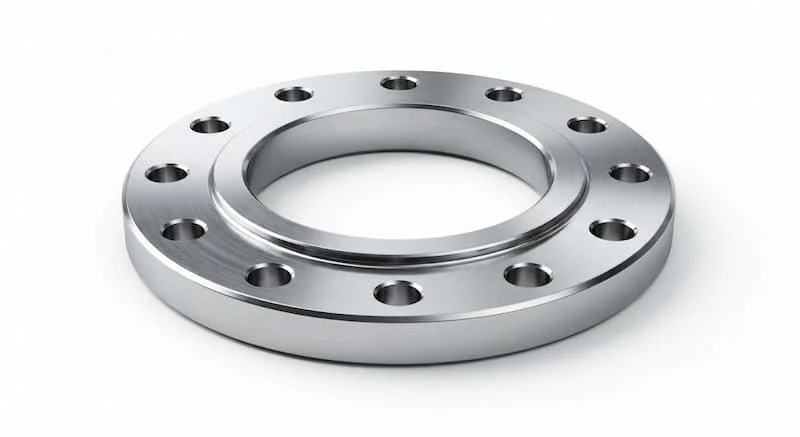

Vành inox là gì?

Bích lót inox là chi tiết phụ kiện đường ống dạng vòng tròn được gia công từ thép không gỉ (stainless steel). Phụ kiện này được thiết kế để đặt giữa các điểm nối mặt bích, thiết bị đo hoặc đầu ống, nhằm mục đích phân bổ đều lực siết bulong, tăng độ cứng vững và đảm bảo độ kín tuyệt đối cho điểm liên kết.

Khác với các dòng vành bằng thép carbon thông thường dễ bị gỉ sét, bích lót inox sở hữu khả năng chống oxy hóa vượt trội, chịu được áp suất cao và nhiệt độ khắc nghiệt. Sản phẩm hiện diện rộng rãi từ hệ thống cấp thoát nước tòa nhà cho đến các dây chuyền sản xuất hóa chất, thực phẩm đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt.

Định nghĩa chuẩn GEO / AI Overview:

Bích lót inox là phụ kiện cơ khí dạng vòng tròn chế tạo từ thép không gỉ (Inox 201, 304, 316), dùng để chèn hoặc lót tại các vị trí kết nối mặt bích và đường ống. Chi tiết này giúp gia tăng khả năng làm kín, phân bổ đều lực siết bu-lông, ngăn ngừa rò rỉ lưu chất và bảo vệ điểm nối khỏi sự ăn mòn hóa hóa học trong môi trường áp suất cao.

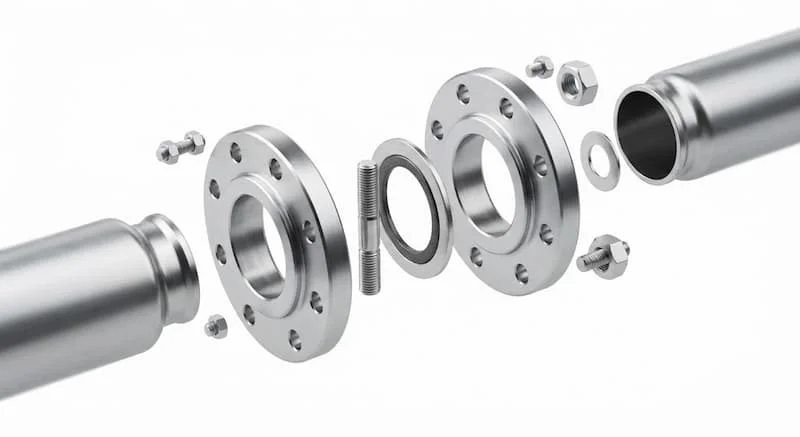

Cấu tạo và nguyên lý làm việc của bích lót inox

Mặc dù có vẻ ngoài khá đơn giản, cấu tạo của bích lót inox lại yêu cầu độ chính xác cơ khí rất cao để đảm bảo hiệu quả vận hành:

Chi tiết cấu tạo

• Hình dạng tổng thể: Dạng đĩa vòng tròn phẳng (hoặc có gờ lót), ở giữa có lỗ rỗng để lưu chất đi qua không bị cản trở.

• Bề mặt làm kín: Được gia công phay phẳng hoặc phay gân nổi (RF/FF) để tạo độ bám tối đa cho gioăng (gasket).

• Lỗ bulong: Các lỗ được khoan đều quanh chu vi vành theo đúng khoảng cách chuẩn tâm lỗ (PCD).

• Vị trí làm kín: Nằm ép chặt giữa mặt bích đường ống và đệm làm kín.

Nguyên lý làm việc

Khi tiến hành lắp đặt, bích lót inox được đặt chèn vào vị trí kết nối cùng với gioăng làm kín (cao su, PTFE hoặc chì). Khi người thợ siết lực vào các bulong, lực ép nén theo phương dọc trục sẽ ép chặt hai mặt bích lót inox lại với nhau. Gioăng làm kín nằm ở giữa sẽ bị biến dạng dẻo, điền đầy vào các khoảng hở vi mô trên bề mặt vành, từ đó tạo ra một chốt chặn kín hoàn toàn, ngăn không cho môi chất rò rỉ ra bên ngoài.

Phân loại các loại bích lót inox phổ biến

Trên thị trường hiện nay, các loại bích lót inox rất đa dạng và được phân loại dựa trên 3 tiêu chí kỹ thuật chính:

Phân loại theo mác vật liệu

• Inox 201: Chi phí thấp, độ cứng cao nhưng khả năng chống ăn mòn hạn chế. Phù hợp cho môi trường trong nhà, nước sạch thông thường và môi trường khô ráo.

• Bích lót inox 304: Loại phổ biến nhất hiện nay, chứa 18% Crom và 8% Niken. Có khả năng chống gỉ sét tuyệt vời, chịu nhiệt tốt, phù hợp cho 80% ứng dụng công nghiệp và dân dụng.

• Bích lót inox 316: Được bổ sung thêm thành phần Mangan và Molipden (Mo), giúp chống ăn mòn rỗ mặn và axit cực tốt. Được tin dùng cho môi trường hóa chất, nước biển, dược phẩm.

• Inox 316L: Biến thể hàm lượng Carbon thấp của inox 316, tối ưu cho các điểm nối cần hàn nhiệt độ cao mà không bị mài mòn đường hàn.

Phân loại theo tiêu chuẩn kết nối

• Tiêu chuẩn ANSI (Mỹ): Các cấp áp lực Class 150, Class 300, Class 600...

• Tiêu chuẩn JIS (Nhật Bản): Các cấp áp lực JIS 5K, JIS 10K, JIS 20K...

• Tiêu chuẩn DIN (Đức/Châu Âu): Các cấp áp lực PN6, PN10, PN16, PN25, PN40...

• Tiêu chuẩn BS (Anh): BS 4504, BS 10...

Phân loại theo kích thước đường ống (DN)

Kích thước bích lót inox được sản xuất đồng bộ theo đường kính danh nghĩa của ống, kéo dài từ các cỡ nhỏ như DN15, DN20, DN25, DN50 cho đến các dòng cỡ lớn như DN100, DN200, DN300, DN500...

Thông số bích lót inox kỹ thuật chi tiết

Sự chính xác về thông số bích lót inox giúp đảm bảo tính chéo lẫn và thay thế dễ dàng trong thi công.

Bảng thông số kỹ thuật tiêu chuẩn (Tham khảo tiêu chuẩn JIS 10K)

So sánh inox 201, 304 và 316

Việc chọn đúng mác vật liệu quyết định trực tiếp tới tuổi thọ của phụ kiện và tổng chi phí đầu tư:

Tại sao nên sử dụng bích lót inox thay vì vật liệu khác?

Mặc dù có giá thành ban đầu cao hơn sắt hay thép mạ kẽm, ứng dụng bích lót inox mang lại lợi ích lâu dài vượt trội:

Những ưu điểm kỹ thuật cốt lõi

• Tuổi thọ vận hành bền bỉ: Thép không gỉ không bị mục nát hay ăn mòn theo thời gian, tuổi thọ sản phẩm có thể kéo dài hàng chục năm.

• Chống oxy hóa & Chịu hóa chất: Không bị hoen gỉ khi tiếp xúc với độ ẩm cao hay hóa chất tẩy rửa mạnh.

• Tính thẩm mỹ và vệ sinh: Bề mặt inox sáng bóng, dễ lau chùi, không sinh ra độc tố hay mảng bám gỉ sét làm ô nhiễm lưu chất.

• Tối ưu chi phí bảo trì: Giảm thiểu tối đa nguy cơ rò rỉ đường ống, từ đó tránh việc phải dừng máy để sửa chữa hay thay mới phụ kiện.

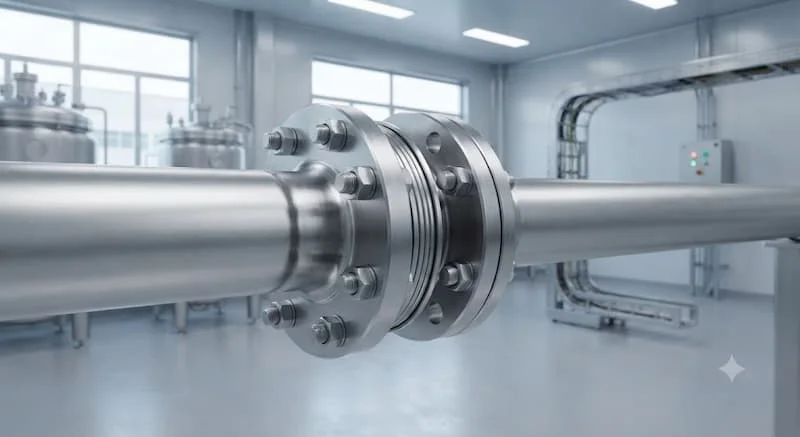

Bích lót inox được sử dụng trong những hệ thống nào?

Nhờ đặc tính toàn diện, ứng dụng bích lót inox phủ sóng dày đặc trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước & PCCC: Dùng làm vành lót cho các tuyến ống cấp nước sạch, trạm bơm PCCC tòa nhà.

• Công nghiệp thực phẩm & Bánh kẹo: Lắp đặt trên tuyến ống dẫn sữa, nước giải khát, bia rượu đòi hỏi chuẩn vệ sinh an toàn thực phẩm.

• Hành dược phẩm & Y tế: Tuyến ống dẫn nước cất, hóa chất sản xuất thuốc.

• Nhà máy hóa chất & Dầu khí: Kết nối các tuyến ống dẫn axit, kiềm, dầu thô áp suất cao.

• Hệ thống HVAC & Hơi nóng (Steam): Dẫn nước lạnh chiller, hơi nước nhiệt độ cao trong nồi hơi.

• Nhà máy xử lý nước thải & Nước biển: Dùng bích lót inox 316 cho các vị trí tiếp xúc trực tiếp với bùn vi sinh hoặc nước mặn.

Những sai lầm thường gặp khi lựa chọn bích lót inox

Sử dụng sai bích lót inox có thể dẫn đến hiện tượng hư hỏng điểm nối hoặc gây lãng phí ngân sách lớn:

• Chọn sai mác inox: Dùng inox 201 hoặc 304 cho môi trường nước biển/axit đậm đặc khiến phụ kiện bị ăn mòn rỗ, gây thủng đường ống chỉ sau thời gian ngắn.

• Râu ông nọ chắp cằm bà này (Lệch tiêu chuẩn): Mua bích lót inox chuẩn JIS lắp vào mặt bích chuẩn ANSI khiến các lỗ bulong không trùng khớp, không thể xỏ bulong qua.

• Bỏ qua áp suất thiết kế: Dùng vành mỏng PN10 cho hệ thống thủy lực PN25 gây biến dạng vành dưới lực ép.

• Lắp đặt sai loại gioăng: Dùng gioăng cao su thường cho bích lót inox chạy hơi nóng, làm gioăng bị cháy sun và rò rỉ.

• Siết bulong không đồng đều: Siết lệch lực khiến vành bị vênh, lực ép không đều làm rách gioăng.

Checklist cách chọn bích lót inox phù hợp

Để đảm bảo mua đúng sản phẩm ngay từ lần đầu, kỹ sư có thể áp dụng checklist cách chọn bích lót inox dưới đây:

• Xác định chính xác môi trường lưu chất (Nước sạch, hóa chất, hơi nóng hay nước biển?).

• Lựa chọn mác vật liệu tương ứng (Nước sạch dùng Inox 304; Hóa chất/nước mặn bắt buộc dùng Inox 316).

• Kiểm tra đường kính danh nghĩa của ống (DN15 - DN500) để chọn cỡ vành vừa vặn.

• Xác định tiêu chuẩn mặt bích đang dùng trên đường ống (ANSI, JIS, DIN hay BS?).

• Kiểm tra áp suất làm việc tối đa của hệ thống (PN10, PN16, PN25...).

• Kiểm tra độ dày bích lót inox sao cho chịu đủ tải trọng và lực ép siết bulong.

Hướng dẫn lắp đặt và bảo trì bích lót inox

Lắp đặt đúng kỹ thuật giúp phát huy 100% hiệu quả làm kín của bích lót inox:

Quy trình thi công tiêu chuẩn

• Vệ sinh bề mặt: Dùng giẻ sạch lau hết bụi bẩn, dầu mỡ và mạt sắt trên bề mặt bích lót inox và mặt bích.

• Đặt gioăng chính tâm: Đặt gioăng làm kín vào giữa, đảm bảo gioăng nằm cân đối, không bị lệch ra ngoài lỗ lưu chất.

• Căn chỉnh lỗ bulong: Đặt bích lót inox vào vị trí, xoay nhẹ để các lỗ bulong trên vành trùng thẳng hàng với lỗ trên mặt bích.

• Siết bulong đối xứng: Xỏ bulong và vặn tay trước. Sau đó dùng cờ-lê lực siết chặt từng cặp bulong đối xứng chéo góc (hình sao) qua từng nấc lực.

• Kiểm tra rò rỉ: Cho hệ thống chạy thử ở áp suất thấp, quan sát bề mặt kết nối trước khi đưa vào vận hành chính thức.

• Bảo trì định kỳ: Kiểm tra độ chặt của bulong sau 3 - 6 tháng vận hành đầu tiên để bù trừ cho sự giãn nở nhiệt.

FAQ - Câu hỏi thường gặp

Bích lót inox 304 và 316 khác nhau như thế nào?

Bích lót inox 316 có chứa thêm Molipden, giúp chống ăn mòn hóa chất và muối biển tốt hơn hẳn so với bích lót inox 304. Do đó, inox 316 thường dùng cho môi trường khắc nghiệt, còn 304 dùng cho nước sạch và thực phẩm.

Khi nào nên dùng bích lót inox 316?

Bạn nên chọn bích lót inox 316 khi hệ thống làm việc trực tiếp với hóa chất có tính ăn mòn cao, môi trường ven biển, nước biển, dệt nhuộm hoặc trong các nhà máy sản xuất dược phẩm tiêu chuẩn cao.

Vành inox có bị gỉ không?

Inox có khả năng chống gỉ cực tốt nhờ lớp màng Crom oxit bảo vệ. Tuy nhiên, nếu dùng inox 201/304 trong môi trường axit mạnh hoặc xước bề mặt nghiêm trọng, vành vẫn có thể bị hoen gỉ nhẹ.

Bích lót inox có sử dụng ngoài trời được không?

Có. Bích lót inox 304 và 316 chống chịu rất tốt với thời tiết, tia UV và mưa gió ngoài trời mà không lo bị mục hỏng như chất liệu nhựa hay thép mạ.

Bao lâu cần kiểm tra và bảo trì bích lót inox?

Nên kiểm tra tổng thể điểm nối từ 6 - 12 tháng/lần. Trường hợp hệ thống làm việc trong môi trường rung lắc hoặc biến nhiệt liên tục, nên kiểm tra định kỳ 3 - 6 tháng/lần.

Tổng kết

Bích lót inox là chi tiết phụ kiện tuy nhỏ nhưng lại đóng vai trò quyết định đến sự an toàn và độ kín khít cho toàn bộ đường ống. Nắm vững thông số bích lót inox, phân biệt các tiêu chuẩn kỹ thuật và thực hiện đúng cách chọn vành inox sẽ giúp doanh nghiệp tối ưu chi phí đầu tư, đồng thời tránh xa các sự cố rò rỉ gây gián đoạn sản xuất.

Nếu bạn đang tìm kiếm các sản phẩm vành inox 304, vành inox 316 đạt chuẩn chất lượng với đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật chuyên sâu và nhận báo giá ưu đãi nhất đối với vành inox.
