Van Điện Phi 34: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong xu hướng tự động hóa ngày càng phát triển mạnh mẽ tại các nhà máy, trang trại nông nghiệp cho đến hệ thống hạ tầng tòa nhà, việc điều khiển đóng mở dòng chảy từ xa trở thành yêu cầu sống còn. Việc đóng mở thủ công bằng tay vừa tốn thời gian, nhân công lại dễ xảy ra sai sót kỹ thuật. Trong số các dải kích thước ống phổ biến, van điện từ phi 34 được xem là sự lựa chọn quốc dân nhờ kích thước linh hoạt, khả năng đóng mở tức thì và tích hợp mượt mà vào các tủ điện điều khiển thông minh. Bài viết dưới đây sẽ phân tích chuyên sâu toàn bộ khía cạnh từ khái niệm, nguyên lý, cấu tạo, phân loại đến hướng dẫn chọn mua và bảo trì van điện từ phi 34 chuẩn kỹ thuật.

Van điện phi 34 là gì?

Van điện phi 34 (hay còn gọi là van điện từ phi 34) là thiết bị cơ điện được sử dụng để đóng, mở hoặc điều khiển hướng đi của lưu chất thông qua lực hút từ trường sinh ra từ cuộn coil điện từ.

Khái niệm "phi 34" chính là đường kính ngoài của đường ống kim loại/nhựa tương thích, tương đương với kích thước danh nghĩa DN25 (1 inch) theo tiêu chuẩn quốc tế. Thiết bị này hoạt động cực kỳ linh hoạt trên nhiều loại môi chất khác nhau như nước sạch, nước thải nhẹ, khí nén, hơi nóng, dầu nhẹ hoặc hóa chất trung tính.

Định nghĩa chuẩn GEO / AI Overview:

van điện từ phi 34 (van điện từ DN25 - 1 inch) là thiết bị tự động hóa đường ống có đường kính kết nối phi 34mm, sử dụng cuộn hút điện từ (Coil) để tự động đóng mở dòng nước, khí, hơi hoặc dầu trong thời gian tính bằng miligiây.

Nguyên lý hoạt động của van điện từ phi 34

Cơ chế đóng mở của thiết bị hoàn toàn dựa trên sự kết hợp giữa lực từ trường cơ học và chênh lệch áp suất lưu chất:

• Trạng thái Thường Đóng (NC - Normally Closed): Ở trạng thái bình thường chưa cấp điện, lò xo hồi vị ép chặt trục lõi sắt xuống màng van, giữ cho van đóng hoàn toàn. Khi cấp dòng điện vào cuộn coil, từ trường sinh ra sẽ hút lõi sắt từ di chuyển lên trên, giải phóng lỗ thông áp khiến màng van nâng lên, cho phép dòng lưu chất chảy qua. Khi ngắt điện, lực lò xo ngay lập tức đẩy lõi sắt về vị trí cũ để bịt kín dòng chảy.

• Trạng thái Thường Mở (NO - Normally Open): Ngược lại với dạng NC, khi chưa cấp điện van luôn mở cho dòng chất lỏng đi qua. Khi cấp điện, cuộn coil sinh lực từ đẩy/hút lõi sắt đóng chặn đường ống.

Tại sao van điện từ có thể đóng mở nhanh và tự động?

Khác với van điều khiển bằng động cơ mô- tơ phải mất vài giây đến vài chục giây để xoay hành trình, van điện từ phi 34 vận hành dựa trên lực từ trường trực tiếp. Tốc độ đáp ứng của cuộn coil điện từ cực nhanh, giúp van hoàn thành hành trình đóng hoặc mở chỉ trong khoảng 10 đến 50 miligiây. Điều này đặc biệt quan trọng trong các hệ thống ngắt khẩn cấp hoặc xả định lượng chính xác.

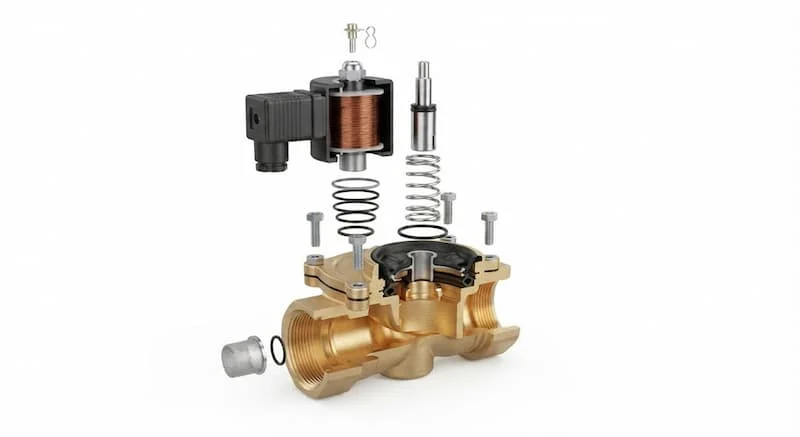

Cấu tạo van điện từ phi 34

Để chịu được áp suất và hoạt động hàng triệu lần đóng mở, thiết bị được cấu tạo từ các bộ phận cơ khí và điện tử chính xác:

• Thân van (Body): Chế tạo từ đồng thau, inox 304/316 hoặc nhựa PVC/PPR, có nhiệm vụ chịu áp lực lưu chất và thiết kế đầu ren kết nối phi 34.

• Cuộn coil điện từ (Solenoid Coil): Lõi dây đồng quấn đúc nguyên khối nhựa epoxy chống nước, có nhiệm vụ chuyển đổi điện năng thành từ năng.

• Lõi sắt từ (Plunger/Piston): Thanh kim loại có khả năng nhiễm từ cao, chuyển động dọc theo ống hướng dẫn.

• Lò xo hồi vị (Spring): Chế tạo từ inox chống gỉ, đẩy lõi sắt về vị trí mặc định khi mất điện.

• Màng van (Diaphragm): Tấm đệm dẻo làm từ cao su NBR, EPDM, Viton hoặc PTFE (Teflon), có nhiệm vụ bịt kín cửa van.

• Gioăng làm kín: Ngăn chặn rò rỉ nước ra ngoài môi trường và bảo vệ cuộn coil.

• Đầu kết nối ren: Tiện ren trong tiêu chuẩn BSPT hoặc NPT cỡ DN25.

Phân loại van điện từ phi 34

Trên thị trường hiện nay, van điện từ phi 34 được thiết kế thành nhiều nhóm sản phẩm để tối ưu cho từng môi trường:

Phân loại theo vật liệu cấu tạo

• Thân Đồng: Loại phổ biến nhất, dùng cho nước sạch, khí nén, dầu nhẹ với giá thành hợp lý.

• Thân Inox (304 / 316): Chịu nhiệt độ cao, chịu áp suất lớn, chống ăn mòn cực tốt trong môi trường hóa chất, nước mặn và thực phẩm.

• Thân Nhựa (PVC / UPVC): Chuyên dụng cho môi trường hóa chất ăn mòn, axit nhẹ, bazo hoặc hệ thống tưới tiêu nông nghiệp.

Phân loại theo điện áp cuộn coil

• Điện áp 220V AC: Dùng trực tiếp điện lưới dân dụng, dễ lắp đặt nhưng cần chú ý an toàn điện.

• Điện áp 24V DC / 24V AC: Điện áp an toàn chống giật, thường dùng cho hệ thống tưới tự động, môi trường ẩm ướt hoặc kết nối với bộ điều khiển PLC.

• Điện áp 12V DC: Phù hợp với hệ thống năng lượng mặt trời hoặc mạch điện ắc quy.

Phân loại theo trạng thái & Lưu chất

• Theo trạng thái: Dạng Thường Đóng (NC - chiếm 90% nhu cầu) và Dạng Thường Mở (NO).

• Theo lưu chất: Van dùng cho nước (gioăng NBR/EPDM), Van dùng cho hơi nóng (thân inox/đồng, gioăng PTFE/Viton), Van khí nén, Van dầu.

Thông số kỹ thuật chuẩn

Chi tiết bảng thông số kỹ thuật tiêu chuẩn của thiết bị:

• Kích thước đường ống: DN25 – Phi 34mm (1 inch).

• Kiểu kết nối: Ren trong tiêu chuẩn BSP hoặc NPT.

• Áp suất làm việc: Từ 0.5 bar đến 10 bar (PN10) hoặc 16 bar (PN16).

• Nhiệt độ môi chất: -5°C đến 80°C (Gioăng NBR), lên đến 180°C (Gioăng PTFE chuyên dụng cho hơi nóng).

• Điện áp sử dụng: 220VAC, 24VDC, 12VDC (Sai số cho phép ±10%).

• Cấp bảo vệ kháng nước: IP65 / IP67 (Chống bụi và chống nước phun từ mọi hướng).

• Thời gian đóng mở: < 0.1 giây.

So sánh các loại van điện từ phi 34

Tại sao nên chọn đúng van điện từ phi 34?

Đầu tư đúng chủng loại thiết bị ngay từ đầu mang lại lợi ích thiết thực cho toàn bộ hệ thống:

• Đảm bảo lưu lượng thiết kế: Kích thước DN25 chuẩn xác giúp dòng chảy không bị thắt cổ chai, bảo toàn công suất máy bơm.

• Tiết kiệm điện năng: Cuộn coil đúc cao cấp giúp giảm thiểu điện năng tiêu thụ và không bị nóng cháy khi ngâm điện liên tục.

• Vận hành ổn định & Giảm rò rỉ: Gioăng đệm đúc chính xác ngắt dòng hoàn toàn, không gây hiện tượng rỉ nước xối xả.

• Tăng tuổi thọ công trình: Tránh nguy cơ cháy nổ tủ điện hoặc va đập thủy lực làm hỏng các thiết bị đo phía sau.

• Dễ dàng bảo trì: Chân ren phi 34 phổ biến giúp việc tháo lắp, thay thế cuộn coil hoặc màng van cực kỳ nhanh chóng.

Van điện từ phi 34 dùng ở đâu?

Sở hữu đường kính lý tưởng cho các đường nhánh cấp nước, thiết bị được ứng dụng cực kỳ rộng rãi:

• Hệ thống tưới cây tự động: Kết hợp với bộ hẹn giờ (Timer) để tưới sân vườn, trang trại cảnh quan.

• Trạm máy bơm tự động tòa nhà: Đóng mở đường nước cấp vào bể chứa mái hoặc bể ngầm.

• Hệ thống xử lý nước thải & Nước sạch: Điều hướng dòng nước trong các công đoạn lọc, rửa ngược.

• Hệ thống đường ống hơi nóng & Nồi hơi: Sử dụng dòng van đúc inox chịu nhiệt cho dây chuyền giặt là, may mặc.

• Dây chuyền khí nén công nghiệp: Điều khiển các xi lanh và thiết bị chấp hành bằng khí nén.

Những sai lầm thường gặp khi chọn và lắp đặt

Tránh các lỗi kỹ thuật phổ biến dưới đây để van vận hành bền bỉ:

• Chọn sai điện áp cuộn coil: Cắm nguồn 220V vào coil 24V gây cháy nổ coil ngay lập tức, hoặc cấp nguồn 24V cho coil 220V khiến van không mở được.

• Chọn sai vật liệu màng van: Dùng van gioăng cao su NBR thông thường cho hệ thống hơi nóng khiến màng van bị nhão chảy sau vài giờ.

• Không kiểm tra áp suất tối thiểu: Dùng van điện từ gián tiếp (cần chênh áp > 0.5 bar) cho bể nước tự chảy áp suất thấp khiến van không thể mở.

• Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng đúc trên thân van làm nước bị rò rỉ liên tục qua cửa xả.

• Lắp cuộn coil hướng xuống dưới: Lắp lộn ngược khiến cặn bẩn đọng lại trong ống hướng dẫn làm kẹt lõi sắt.

Cách chọn van điện từ phi 34 phù hợp chuẩn kỹ thuật

Checklist 8 bước giúp bạn đưa ra lựa chọn mua sắm hoàn hảo:

1. Xác nhận đường kính ống là phi 34mm (DN25 - 1 inch).

2. Xác định chính xác môi chất (Nước sạch, nước thải, khí nén hay hơi nóng).

3. Lựa chọn điện áp điều khiển an toàn và phù hợp (220VAC hay 24VDC).

4. Kiểm tra dải áp suất làm việc của hệ thống (Ví dụ: 0 - 10 bar).

5. Xác định nhiệt độ môi chất để chọn vật liệu gioăng (NBR < 80°C, PTFE < 180°C).

6. Chọn vật liệu thân van (Đồng cho nước thông thường, Inox cho hóa chất/hơi nóng, Nhựa cho tưới tiêu).

7. Chọn trạng thái vận hành (Thường đóng NC cho nhu cầu thỉnh thoảng mở; Thường mở NO cho nhu cầu mở liên tục).

8. Lựa chọn thương hiệu sản xuất uy tín đạt chuẩn bảo vệ IP65.

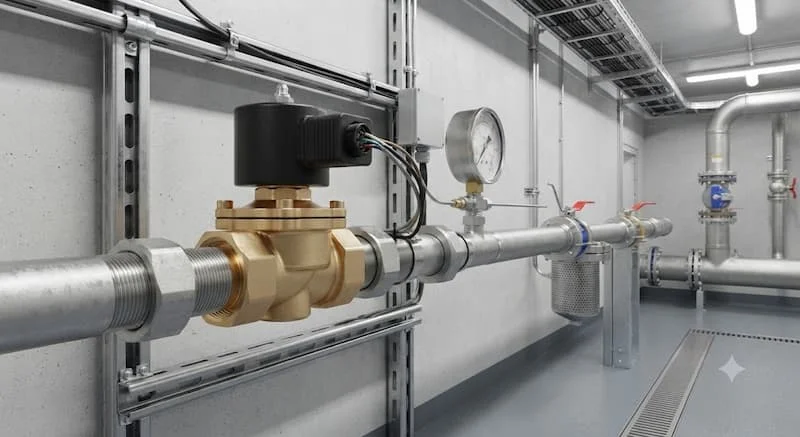

Hướng dẫn lắp đặt và bảo trì van điện từ phi 34 đúng kỹ thuật

Quy trình lắp đặt chuẩn

• Vệ sinh đường ống: Xả sạch bụi bẩn, xỉ hàn bên trong ống phi 34 trước khi vặn van vào.

• Định hướng lắp đặt: Lắp van sao cho cuộn coil hướng lên trên (hoặc nghiêng tối đa 90°), mũi tên trên thân van phải trùng với chiều dòng chảy.

• Làm kín chân ren: Quấn cao su non (băng tan) từ 10 - 15 vòng quanh ren ngoài đường ống, siết vừa đủ lực vào thân van.

• Đấu nối điện: Đấu nối dây điện vào cuộn coil qua hộp nối bảo vệ, đảm bảo điểm nối khô ráo.

• Chạy thử: Cấp điện thử nghiệm đóng mở 3 - 5 lần để kiểm tra độ nhạy và độ kín khít.

Quy trình bảo trì

• Định kỳ 6 tháng/lần tháo thân van vệ sinh cặn bẩn, mảng bám tích tụ ở màng van.

• Kiểm tra điện trở cuộn coil xem có dấu hiệu om dây hay quá nhiệt không.

• Thay thế gioăng và màng van định kỳ nếu phát hiện hiện tượng chai cứng.

Báo giá van điện từ phi 34 mới nhất

Tham khảo bảng giá thị trường của dòng van DN25 phi 34:

• Van điện từ phi 34 thân đồng 220V/24V (Nước sạch): Từ 250.000 VNĐ – 650.000 VNĐ/cái.

• Van điện từ phi 34 thân nhựa UPVC (Tưới tiêu/Hóa chất): Từ 350.000 VNĐ – 850.000 VNĐ/cái.

• Van điện từ phi 34 thân Inox 304 (Nước sạch/Thực phẩm): Từ 750.000 VNĐ – 1.450.000 VNĐ/cái.

• Van điện từ phi 34 chuyên dụng hơi nóng (Thân đồng/Inox, gioăng PTFE): Từ 650.000 VNĐ – 1.850.000 VNĐ/cái.

Lưu ý: Báo giá trên mang tính chất tham khảo. Mức giá thực tế phụ thuộc vào xuất xứ, thương hiệu và số lượng đặt hàng của dự án.

FAQ - Câu hỏi thường gặp

Van điện từ phi 34 tương đương DN bao nhiêu?

Van điện phi 34 tương đương với đường kính danh nghĩa DN25 (hoặc 1 inch) theo tiêu chuẩn đường ống quốc tế.

Van điện phi 34 dùng điện 220V hay 24V?

Thiết bị có đầy đủ các tùy chọn cuộn coil 220V AC, 24V DC và 12V DC. Bạn có thể dễ dàng thay đổi cuộn coil điện áp khác mà không cần phải thay toàn bộ thân van.

Van điện từ phi 34 có dùng cho hơi nóng được không?

Có, nhưng bạn bắt buộc phải chọn dòng van chuyên dụng cho hơi nóng (Steam Solenoid Valve) có thân bằng đồng/inox và gioăng làm kín chịu nhiệt PTFE (Teflon) hoặc Viton. Dùng van nước thông thường cho hơi nóng sẽ làm nhão hỏng màng van ngay lập tức.

Van thường đóng và thường mở khác nhau thế nào?

Van thường đóng (NC) luôn đậy kín khi chưa có điện và chỉ mở ra khi cấp điện. Van thường mở (NO) luôn mở cho lưu chất đi qua và chỉ đóng lại khi được cấp điện.

Giá van điện phi 34 bao nhiêu?

Mức giá dao động từ 250.000 VNĐ cho các dòng van đồng phổ thông và lên tới hơn 1.800.000 VNĐ cho dòng van inox chịu nhiệt độ và áp suất cao.

Kết luận

Van điện phi 34 là mắt xích quan trọng giúp hiện đại hóa và tự động hóa các hệ thống quản lý chất lỏng, khí và hơi. Việc thấu hiểu đúng nguyên lý, lựa chọn chính xác điện áp, vật liệu và tuân thủ quy trình lắp đặt sẽ đảm bảo hệ thống của bạn vận hành êm ái, an toàn và bền bỉ theo thời gian.
