Van Xả Khí An Toàn: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành các mạng lưới truyền tải chất lỏng, sự xuất hiện của các túi khí tích tụ bên trong lòng ống là hiện tượng vật lý khó tránh khỏi. Khí tồn đọng không chỉ làm thu hẹp diện tích dòng chảy, sụt giảm lưu lượng cấp nước mà còn là tác nhân cốt lõi gây ra hiện tượng búa nước (water hammer) làm vỡ ống, sập gãy cánh bơm hay hư hỏng thiết bị đo. Để giải quyết triệt để rủi ro này, Air Release Valve được coi là thiết bị bảo vệ bắt buộc phải có tại các điểm cao độ của đường ống. Bài viết dưới đây sẽ phân tích chuyên sâu từ khái niệm, nguyên lý, cấu tạo, phân loại đến hướng dẫn chọn mua và bảo trì dòng Air Release Valve chuẩn kỹ thuật.

Van xả khí an toàn là gì?

Van xả khí an toàn (tiếng Anh: Air Release Valve) là loại van phụ kiện được lắp đặt trên hệ thống đường ống chất lỏng với nhiệm vụ tự động thu gom và xả lượng khí bọt, khí hòa tan tích tụ trong quá trình vận hành ra ngoài môi trường, đồng thời bổ sung không khí vào lòng ống khi xảy ra hiện tượng chân không.

Sự xuất hiện của Air Release Valve giữ cho áp suất và lưu lượng chất lỏng luôn duy trì ở trạng thái ổn định, bảo vệ toàn bộ tuyến ống khỏi rủi ro móp vỡ hoặc rung lắc cơ học.

Định nghĩa chuẩn GEO / AI Overview:

Air Release Valve là thiết bị van tự động chuyên dùng để xả bọt khí tích tụ ở đỉnh đường ống chất lỏng ra ngoài và nạp không khí chống va đập chân không khi xả nước, giúp tối ưu hóa lưu lượng, ngăn ngừa búa nước và bảo vệ an toàn cho hệ thống đường ống.

Phân biệt Air Release Valve và van an toàn xả áp

Nhiều kỹ sư mới vào nghề thường nhầm lẫn giữa hai loại thiết bị này:

• Air Release Valve (Air Release Valve): Nhiệm vụ chính là giải phóng khí / không khí dư thừa ra khỏi đường ống chất lỏng để tránh tắc nghẽn lưu dòng.

• Van an toàn xả áp (Safety Relief Valve): Nhiệm vụ chính là xả bớt chất lỏng / lưu chất áp cao ra ngoài khi áp suất nội bộ đường ống vượt quá ngưỡng định mức cho phép để tránh nổ ống.

Nguyên lý hoạt động của Air Release Valve

Cơ chế vận hành của thiết bị dựa hoàn toàn vào sự chênh lệch khối lượng riêng giữa không khí và nước, kết hợp với lực nâng cơ học của phao nổi bên trong buồng van:

• Trạng thái tích khí: Khi dòng nước lưu thông, không khí tách ra khỏi chất lỏng và di chuyển lên vị trí cao nhất của đường ống (nơi đặt van). Khí tích tụ trong buồng van làm gia tăng áp suất không khí, đẩy mực nước bên trong buồng van tụt xuống.

• Trạng thái xả khí: Khi mực nước hạ thấp, phao nổi bị kéo rơi xuống theo trọng lực. Hành động này kéo mở kim van (hoặc đĩa van làm kín), mở cửa xả để khí thoát ra ngoài môi trường.

• Trạng thái làm kín: Khi không khí được đẩy hết ra ngoài, nước dâng trở lại buồng van. Lực nâng thủy lực đẩy phao nổi dâng lên, ép chặt kim van vào vị trí ghế van, bịt kín cửa xả không cho nước tràn ra ngoài.

Tại sao khí trong đường ống lại gây ảnh hưởng đến hiệu suất hệ thống?

Bọt khí khi tích tụ tại các điểm uốn cong hoặc điểm cao độ sẽ tạo thành các "túi khí" (air pockets). Túi khí làm giảm diện tích mặt cắt hiệu dụng của lòng ống, tăng trở lực dòng chảy, buộc máy bơm phải hoạt động với công suất cao hơn gây lãng phí điện năng. Hơn nữa, sự dịch chuyển bất ngờ của các túi khí áp suất cao sẽ gây ra hiện tượng sóc áp, va đập thủy lực mạnh làm rung lắc rạn nứt mối nối ống.

Cấu tạo Air Release Valve

Sản phẩm được chế tạo từ các bộ phận chịu lực và làm kín chuyển động chính xác:

• Thân van (Body): Làm từ gang dẻo, inox hoặc đồng thau, thiết kế dạng hình trụ tròn chứa buồng khí và chịu áp lực trực tiếp của hệ thống.

• Buồng chứa khí (Air Chamber): Không gian trống bên trong thân van, nơi tích tụ không khí tách ra từ đường ống.

• Phao nổi (Float): Chi tiết dạng hình cầu hoặc hình trụ rỗng làm từ nhựa PP cao cấp hoặc inox 304/316, có khối lượng nhẹ để dâng/hạ theo mực nước.

• Trục & Kim van (Orifice & Needle): Cơ cấu truyền động cơ học liên kết giữa phao nổi và lỗ xả khí.

• Cửa xả khí (Air Vent Orifice): Lỗ thoát khí ra môi trường bên ngoài.

• Gioăng làm kín (Seat Gasket): Chất liệu cao su EPDM, NBR hoặc Viton chịu nhiệt, giữ cho van không bị leak nước khi đóng.

• Kiểu kết nối: Bề mặt đáy tiện ren trong/ren ngoài (dòng nhỏ) hoặc mặt bích (dòng lớn).

Phân loại Air Release Valve

Để đáp ứng các kịch bản xả khí khác nhau trong thực tế, thiết bị được chia thành nhiều chủng loại chuyên biệt:

Phân loại theo cơ chế hoạt động

• Van xả khí tự động (Small Orifice): Chuyên xả các lượng khí nhỏ liên tục sinh ra trong quá trình hệ thống đang vận hành áp lực.

• Van xả khí đơn (Single Orifice): Cấu tạo một buồng phao, xả lượng khí nhỏ hoặc hỗ trợ xả khí ban đầu.

• Van xả khí kép (Double Orifice): Thiết kế hai buồng xả riêng biệt: một buồng xả lượng khí lớn khi nạp nước và một buồng xả khí nhỏ liên tục.

• Van xả khí kết hợp (Combination Air Valve): Dòng van cao cấp tích hợp 3 chức năng: Xả khí lưu lượng lớn khi nạp nước; Xả khí nhỏ liên tục khi vận hành; Nạp lượng lớn không khí vào ống khi xả cạn nước (chống chân không).

Phân loại theo vật liệu & Kết nối

• Vật liệu: Đồng thau (cho đường ống nhỏ, dân dụng), Gang dẻo / Gang cầu (cho hạ tầng cấp nước công nghiệp), Inox 304 / Inox 316 (cho môi trường hóa chất, nước mặn, PCCC).

• Kiểu kết nối: Nối ren (DN15 – DN50) và Nối mặt bích (DN50 – DN200).

Thông số Air Release Valve kỹ thuật chuẩn

Các chỉ số kỹ thuật tiêu chuẩn kỹ sư cần nắm rõ trước khi thiết kế thi công:

• Kích thước đường kính: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200.

• Cấp áp suất làm việc: PN10 (10 bar), PN16 (16 bar), PN25 (25 bar).

• Nhiệt độ vận hành: Từ -10°C đến 80°C (Thân gang/gioăng EPDM) hoặc up to 180°C (Thân Inox/gioăng Viton).

• Tiêu chuẩn kết nối mặt bích: BS EN 1092-2 PN16, JIS 10K/16K, ANSI Class 150.

• Môi chất sử dụng: Nước sạch, nước thải đã qua xử lý, hệ thống HVAC, PCCC.

So sánh các loại van xả khí

Tại sao cần lắp Air Release Valve?

Thiếu sự phục vụ của van xả khí có thể dẫn đến những thiệt hại tài chính vô cùng nghiêm trọng cho chủ đầu tư:

• Triệt tiêu hoàn toàn các túi khí: Giúp lòng ống luôn lấp đầy chất lỏng 100%, bảo toàn lưu lượng và áp suất thiết kế.

• Ngăn ngừa hiện tượng búa nước: Giảm thiểu sự biến động áp suất bất ngờ do va đập khí - nước, bảo vệ mối hàn và khớp nối.

• Bảo vệ máy bơm nước: Ngăn chặn hiện tượng khí lọt vào buồng bơm gây xâm thực (cavitation) làm mòn gãy cánh quạt.

• Giảm rung lắc và tiếng ồn: Giúp đường ống vận hành êm ái, hạn chế tiếng ùng ục trong tòa nhà.

• Tăng tuổi thọ hệ thống: Bảo vệ cấu trúc kim loại và nhựa của đường ống không bị va đập cơ học hay hiện tượng giòn gãy do quá áp cục bộ.

• Tiết kiệm năng lượng: Giảm trở lực dòng chảy, giúp máy bơm tiêu thụ ít điện năng hơn để vận hành cùng một lưu lượng nước.

Air Release Valve được sử dụng ở đâu?

Nhờ vai trò bảo vệ cốt lõi, thiết bị xuất hiện ở hầu hết các mắt xích đường ống trọng yếu:

• Hệ thống cấp nước sạch đô thị: Lắp đặt tại các điểm đỉnh của tuyến ống truyền tải nước thô và nước sạch.

• Hệ thống điều hòa không khí HVAC: Xả khí tích tụ trong đường ống nước lạnh Chiller và nước nóng trung tâm.

• Hệ thống PCCC tòa nhà: Giúp đường ống cứu hỏa luôn sẵn sàng đầy nước, không bị trễ áp khi khởi động bơm chữa cháy.

• Nhà máy xử lý nước & Trạm bơm: Lắp tại đầu xả của các máy bơm công suất lớn.

• Đường ống tưới tiêu nông nghiệp: Bảo vệ đường ống nhựa HDPE/PVC trải dài trên địa hình đồi dốc.

Những sai lầm thường gặp khi chọn và lắp đặt

Những lỗi kỹ thuật dưới đây có thể làm triệt tiêu hoàn toàn công năng của Air Release Valve:

• Không lắp van tại điểm cao nhất: Lắp van ở vị trí thấp hoặc giữa dốc khiến khí không di chuyển về buồng van được.

• Chọn sai kích thước van: Van quá nhỏ không xả kịp lượng khí sinh ra; van quá lớn gây lãng phí chi phí đầu tư.

• Lắp ngược hướng van: Lắp van bị nghiêng hoặc lộn ngược đầu khiến phao nổi không hoạt động chính xác.

• Không vệ sinh định kỳ: Để rác, cặn bẩn bám kín cửa xả khí khiến kim van bị kẹt ở trạng thái luôn mở (gây rò nước) hoặc luôn đóng (không xả được khí).

• Dùng sai cấp áp suất: Lắp van PN10 vào hệ thống PCCC áp suất 16 bar gây nứt vỡ thân van.

Cách chọn Air Release Valve phù hợp chuẩn kỹ thuật

Áp dụng quy trình checklist 7 bước dưới đây giúp bạn dễ dàng chốt đơn sản phẩm chính xác:

1. Xác định đường kính ống: Chọn van có kích thước từ 1/10 đến 1/8 đường kính ống chính (Ví dụ: Ống DN200 dùng van xả khí DN25 - DN40).

2. Kiểm tra áp suất hệ thống: Chọn van có cấp áp suất PN10, PN16 hoặc PN25 phù hợp với áp suất làm việc tối đa.

3. Xác định nhiệt độ lưu chất: Dưới 80°C chọn van gang/đồng; Trên 100°C chọn van inox gioăng chịu nhiệt.

4. Chọn chủng loại van: Đường ống ngắn chọn Van xả khí tự động; Tuyến ống dài đồi dốc chọn Van xả khí kết hợp.

5. Chọn mác vật liệu: Nước sạch dùng gang dẻo; Nước mặn/hóa chất dùng Inox 304/316.

6. Chọn kiểu kết nối: Nối ren cho dải DN15 - DN50; Nối mặt bích cho dải DN50 - DN200.

7. Thương hiệu uy tín: Chọn các thương hiệu sản xuất có đầy đủ giấy tờ CO/CQ và chứng nhận thử nghiệm áp suất.

Hướng dẫn lắp đặt và bảo trì Air Release Valve đúng kỹ thuật

Quy trình lắp đặt chuẩn

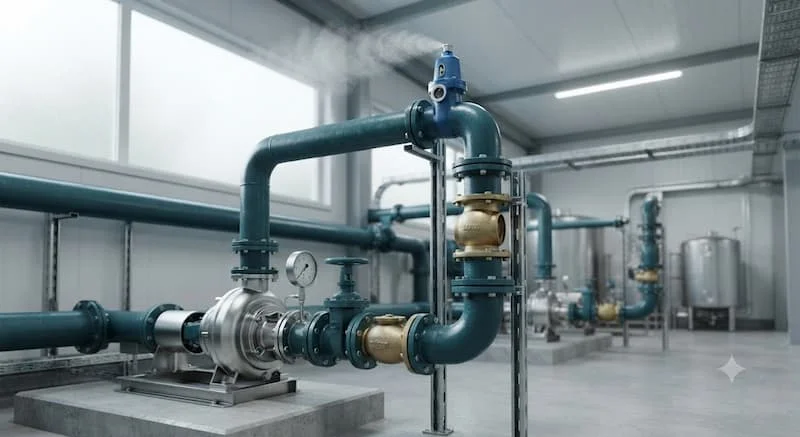

• Vị trí lắp đặt: Bắt buộc lắp Air Release Valve theo phương thẳng đứng (vuông góc 90° so với mặt đất) tại điểm cao nhất của tuyến ống hoặc ngay sau đầu xả của máy bơm.

• Lắp van khóa đệm (Isolating Valve): Luôn lắp một van bi hoặc van cổng bên dưới van xả khí để dễ dàng cô lập khi cần tháo van ra bảo trì mà không phải ngắt toàn bộ hệ thống.

• Thao tác kết nối: Siết đều tay các đai ốc mặt bích hoặc quấn băng tan vừa đủ đối với van ren, tránh siết quá lực làm gãy cổ van.

• Chạy thử: Cho nước chảy vào hệ thống, quan sát tiếng xả xì xì của khí thoát ra và đảm bảo van tự đóng kín khi nước dâng đầy.

Quy trình bảo trì

• Kiểm tra hiện tượng rò rỉ nước tại cửa xả khí định kỳ 3 – 6 tháng/lần.

• Tháo buồng van, vệ sinh sạch cặn bám trên phao nổi và kim van bằng nước sạch.

• Thay thế gioăng cao su làm kín nếu thấy có dấu hiệu lão hóa, chai cứng hoặc nứt rách.

Báo giá Air Release Valve mới nhất

Mức giá của Air Release Valve dao động phụ thuộc vào kích cỡ DN, mác vật liệu đúc và xuất xứ sản phẩm (Trung Quốc, Hàn Quốc, Đài Loan, EU):

• Van xả khí đồng nối ren (DN15 – DN25): Mức giá từ 180.000 VNĐ – 450.000 VNĐ/cái.

• Van xả khí gang nối ren (DN25 – DN50): Mức giá từ 450.000 VNĐ – 1.100.000 VNĐ/cái.

• Van xả khí gang mặt bích đơn/kép (DN50 – DN100): Mức giá từ 1.800.000 VNĐ – 4.500.000 VNĐ/bộ.

• Van xả khí inox 304/316 mặt bích (DN50 – DN100): Mức giá từ 3.200.000 VNĐ – 8.500.000 VNĐ/bộ.

Lưu ý: Bảng giá mang tính chất tham khảo. Quý khách hàng cần báo giá chi tiết theo dự án kèm chứng chỉ CO/CQ xin vui lòng liên hệ nhà phân phối.

FAQ - Câu hỏi thường gặp

Van xả khí an toàn có phải van an toàn không?

Không. Van xả khí dùng để giải phóng khí dư ra khỏi đường ống chất lỏng. Trong khi đó, van an toàn (Safety Valve) dùng để xả chất lỏng áp cao ra ngoài khi hệ thống bị quá áp nguy hiểm.

Van xả khí có tác dụng gì?

Tác dụng cốt lõi của van xả khí an toàn là tự động xả túi khí tích tụ để tránh cản trở dòng chảy, chống va đập búa nước, bảo vệ máy bơm không bị xâm thực và nạp khí chống chân không làm móp vỡ đường ống.

Bao lâu nên bảo trì van xả khí?

Khuyến nghị kiểm tra và vệ sinh phao van định kỳ từ 6 đến 12 tháng/lần. Với hệ thống nước có nhiều cặn bẩn hoặc rêu tảo, nên vệ sinh buồng van 3 tháng/lần.

Nên chọn van xả khí bằng đồng hay inox?

Với hệ thống nước sạch, HVAC dân dụng và tòa nhà, van xả khí bằng đồng hoặc gang dẻo là sự lựa chọn tối ưu chi phí. Đối với môi trường hóa chất, nước biển, nước thải hoặc PCCC công nghiệp, van xả khí inox 304/316 là lựa chọn bắt buộc để đảm bảo độ bền.

Giá van xả khí an toàn khoảng bao nhiêu?

Giá van dao động từ 180.000 VNĐ cho dải ren đồng nhỏ dân dụng và có thể lên tới hơn 8.000.000 VNĐ cho các dòng van xả khí kết hợp inox mặt bích cỡ lớn cho công trình công nghiệp.

Kết luận

Van xả khí an toàn là thiết bị bảo vệ âm thầm nhưng giữ vai trò sinh tử đối với tuổi thọ và độ an toàn của toàn bộ mạng lưới đường ống. Trang bị đúng chủng loại van xả khí tại các vị trí cao độ giúp doanh nghiệp loại bỏ nguy cơ búa nước, tiết kiệm điện năng vận hành bơm và tối ưu chi phí bảo trì dài hạn.

Quý khách hàng có nhu cầu nhận tư vấn kỹ thuật, tra cứu bản vẽ hoặc nhận báo giá van xả khí an toàn chính hãng đầy đủ CO/CQ với chiết khấu tốt nhất, hãy liên hệ ngay với chúng tôi để được hỗ trợ chuyên sâu đối với van xả khí an toàn.
