Hướng Dẫn Toàn Diện Về Cùm Nối Nhanh: Giải Pháp Kết Nối Đường Ống Tối Ưu Cho Doanh Nghiệp

Mở bài: Vấn đề thực tế

Trong quá trình vận hành, bảo dưỡng các hệ thống kỹ thuật, việc xảy ra sự cố rò rỉ hoặc cần thay thế một đoạn ống là điều không thể tránh khỏi. Tuy nhiên, tình huống đặt ra là hệ thống đang chạy và bạn không muốn tháo dỡ toàn bộ mạng lưới cồng kềnh chỉ vì một vài mét ống hỏng. Các phương pháp nối truyền thống thường tiêu tốn nhiều thời gian, nhân lực và gián đoạn vận hành nghiêm trọng.

Chính vì thế, nhu cầu về một giải pháp cùm nối nhanh chắc chắn, thuận tiện và có thể thi công ngay lập tức trong không gian hẹp đang trở thành ưu tiên hàng đầu của các kỹ sư. Cùm nối ống nhanh chính là phụ kiện nối ống đắc lực giúp giải quyết triệt để bài toán này, đảm bảo độ kín khít cao mà không đòi hỏi kỹ thuật gia công phức tạp. Dưới đây là toàn bộ thông tin chi tiết về cấu tạo, phân loại, thông số và cách lựa chọn cùm nối ống nhanh và khớp nối nhanh đường ống chuẩn xác nhất cho từng hệ thống.

Cùm nối nhanh là gì?

Cùm nối nhanh là phụ kiện chuyên dụng dùng để liên kết hai đoạn ống hoặc các đầu ống với nhau bằng cơ cấu kẹp và siết chặt, giúp rút ngắn thời gian lắp đặt và cực kỳ thuận tiện cho việc tháo lắp, bảo trì định kỳ hệ thống.

Khác với phương pháp nối ren (chỉ phù hợp với ống kích thước nhỏ và đòi hỏi tiện ren đầu ống), hay mặt bích (cần hàn cố định và nhiều bu lông rườm rà), và hoàn toàn trái ngược với phương pháp hàn ống vĩnh viễn (không thể tháo rời nếu không cắt bỏ), cùm nối ống nhanh cho phép kết nối hai đầu ống trơn một cách linh hoạt. Sản phẩm được gọi là "nối nhanh" nhờ cơ chế kẹp cơ học ôm trọn vòng quanh ống chỉ bằng vài thao tác siết bu lông. Tuy nhiên, cần lưu ý rằng không có loại cùm nào vạn năng; mỗi dòng sản phẩm được thiết kế riêng biệt cho từng loại vật liệu, dải đường kính và điều kiện áp suất khác nhau.

Cấu tạo và nguyên lý hoạt động của cùm nối ống nhanh

Cấu tạo cơ bản

Một bộ cùm nối ống nhanh hoàn chỉnh thường bao gồm các thành phần cốt lõi sau:

• Thân cùm: Thường làm từ inox, thép hoặc gang, đóng vai trò khung chịu lực chính.

• Bộ phận kẹp/siết: Thiết kế ôm sát vòng ngoài đường ống để tạo lực ép đều.

• Bu lông hoặc cơ cấu khóa: Dùng để siết chặt thân cùm, tạo lực kẹp vững chắc.

• Gioăng làm kín (Seal): Bộ phận cao su/EPDM/PTFE nằm bên trong, chịu trách nhiệm ngăn chặn rò rỉ lưu chất.

• Bề mặt tiếp xúc: Mặt trong của cùm được xử lý nhám hoặc có gờ để tăng ma sát với thành ống.

Tại sao cùm nối nhanh có thể hạn chế rò rỉ?

Khả năng chống rò rỉ của mối nối phụ thuộc vào sự đồng bộ của 5 yếu tố: gioăng làm kín chất lượng cao, lực siết đều tay của kỹ thuật viên, độ chính xác đường kính ngoài của ống, bề mặt đường ống không bị xước sâu, và vật liệu chế tạo tương thích với môi trường lưu chất bên trong.

Phân tích chuyên sâu

Các loại cùm nối ống nhanh phổ biến hiện nay

Cùm nối ống nhanh theo vật liệu

• Cùm inox (304/316): Chống ăn mòn tuyệt vời, chịu nhiệt tốt, chuyên dùng cho ngành thực phẩm, hóa chất và hệ thống nước sạch cao cấp.

• Cùm thép: Độ bền cơ học cao, chịu lực tốt, thường dùng trong công nghiệp nặng nhưng cần sơn chống gỉ nếu để ngoài trời.

• Cùm gang: Giá thành kinh tế, chịu lực nén ổn định, phổ biến trong hệ thống cấp thoát nước đô thị quy mô lớn.

Cùm nối ống nhanh theo kiểu kết nối

• Loại nối hai đầu ống: Dùng để liên kết hai đoạn ống có cùng kích thước và vật liệu.

• Loại chuyển đổi đường kính: Hỗ trợ kết nối hai ống có kích thước lớn nhỏ khác nhau.

• Loại nối ống khác chất liệu: Giải pháp liên kết an toàn giữa ống thép với ống nhựa hoặc inox.

Cùm nối ống nhanh theo kích thước

Khi lựa chọn phụ kiện nối ống, các kỹ sư thường quan tâm đến thông số DN (Diameter Nominal - đường kính danh nghĩa). Tuy nhiên, đối với cùm nối, đường kính ngoài thực tế của ống (Outer Diameter) mới là yếu tố quyết định sự thành bại của mối nối. Sai số dù chỉ vài milimét cũng khiến gioăng không thể làm kín hoàn toàn dưới áp lực cao.

Thông số kỹ thuật cần quan tâm khi chọn cùm nối ống nhanh

Cùm nối nhanh chịu được áp suất bao nhiêu?

Không có một mức áp suất cố định chung cho tất cả các dòng sản phẩm trên thị trường. Khả năng chịu áp của cùm nối ống nhanh phụ thuộc hoàn toàn vào thiết kế kỹ thuật, độ dày vật liệu, bản chất của gioăng làm kín, kích thước đường ống và thông số kiểm định chính thức từ nhà sản xuất. Do đó, người vận hành cần tra cứu kỹ catalogue trước khi lắp đặt cho các hệ thống áp lực cao.

So sánh cùm nối ống nhanh với các phương pháp nối ống khác

• Khi nào nên dùng cùm nối nhanh thay vì nối ren: Khi hệ thống có kích thước lớn hơn khả năng của ren, hoặc khi bạn cần tháo dỡ linh hoạt mà không muốn làm hỏng đầu ống.

• Khi nào mặt bích hoặc hàn sẽ phù hợp hơn: Đối với các đường ống dẫn hóa chất đặc biệt nguy hiểm hoặc hệ thống áp suất siêu cao (PN40 trở lên), phương pháp hàn hoặc mặt bích chịu lực chuyên dụng vẫn là lựa chọn an toàn hàng đầu.

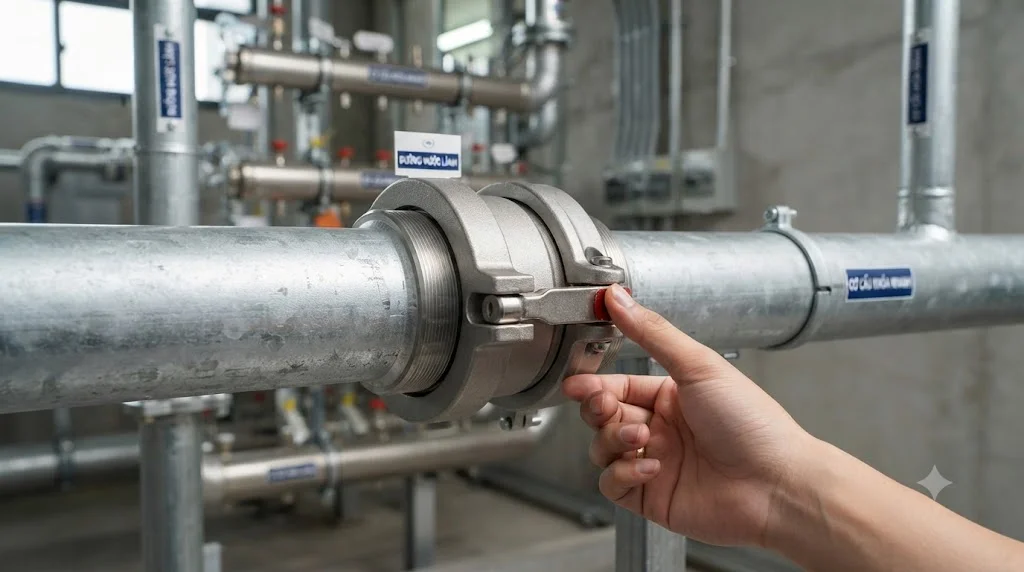

Ứng dụng thực tế

Cùm nối ống nhanh được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Ứng dụng phổ biến trong việc sửa chữa nhanh các đoạn ống nước sinh hoạt, nước thải đô thị bị bục vỡ mà không cần ngắt dòng chảy quá lâu.

• Hệ thống PCCC: Lắp đặt trong một số hạng mục đường ống phụ trợ tuân thủ nghiêm ngặt theo tiêu chuẩn kỹ thuật thiết kế của hệ thống phòng cháy chữa cháy.

• Hệ thống công nghiệp: Sử dụng rộng rãi trong các nhà máy sản xuất, hệ thống đường ống công nghệ, trạm xử lý nước thải yêu cầu tiến độ bảo trì khẩn trương.

• Hệ thống khí và chất lỏng: Phục vụ các đường ống dẫn khí nén, dầu truyền nhiệt với điều kiện áp suất và nhiệt độ nằm trong giới hạn cho phép của gioăng và vật liệu cùm.

5 sai lầm thường gặp khi sử dụng cùm nối nhanh

1. Chỉ chọn theo kích thước DN mà bỏ qua đường kính ngoài: Dẫn đến tình trạng cùm quá lỏng hoặc quá chật, không thể siết chặt.

2. Chọn sai vật liệu chế tạo: Sử dụng cùm thép thông thường trong môi trường hóa chất ăn mòn khiến phụ kiện nhanh chóng bị phá hủy.

3. Bỏ qua bước kiểm tra chất liệu gioăng: Gioăng không phù hợp với nhiệt độ hoặc tính chất lưu chất sẽ bị lão hóa, biến dạng và gây rò rỉ.

4. Siết lực bu lông quá lỏng hoặc quá chặt: Siết lỏng gây hở mối nối, trong khi siết quá tay có thể làm bóp méo đường ống hoặc đứt gãy bu lông.

5. Không đối chiếu thông số áp suất - nhiệt độ: Vận hành hệ thống vượt quá giới hạn thiết kế của phụ kiện dẫn đến nguy cơ tai nạn lao động nghiêm trọng.

Hướng dẫn / Checklist

Cách lắp cùm nối ống nhanh đúng kỹ thuật

• Bước 1: Kiểm tra kỹ kích thước đường kính ngoài và tình trạng bề mặt của hai đầu ống cần kết nối.

• Bước 2: Vệ sinh sạch sẽ bụi bẩn, dầu mỡ bám trên bề mặt tiếp xúc của ống.

• Bước 3: Căn chỉnh hai đầu ống nằm trên một đường thẳng, giữ khoảng cách khe hở theo khuyến cáo.

• Bước 4: Đặt cùm nối ống nhanh ôm trọn vào vị trí mối nối giữa hai đầu ống.

• Bước 5: Tiến hành siết đều các bu lông khóa theo hình chữ X để lực ép phân bổ đồng đều xung quanh thân cùm.

• Bước 6: Kiểm tra lại độ kín khít của toàn bộ mối nối và tiến hành thử áp lực hệ thống trước khi đưa vào vận hành chính thức.

Checklist trước khi mua phụ kiện

• Đo chính xác đường kính ngoài của ống

• Xác định đúng kích thước cùm tương thích

• Kiểm tra vật liệu chế tạo đường ống

• Lựa chọn vật liệu cùm phù hợp môi trường

• Xác định rõ loại lưu chất dẫn truyền

• Đo lường chính xác áp suất làm việc tối đa

• Kiểm tra biên độ nhiệt độ vận hành thực tế

• Chọn loại gioăng làm kín phù hợp

• Đối chiếu tiêu chuẩn kỹ thuật yêu cầu

• Đánh giá không gian và môi trường lắp đặt thực tế

Câu hỏi thường gặp (FAQ)

Cùm nối nhanh là gì?

Cùm nối ống nhanh là phụ kiện cơ khí dùng để liên kết hai đầu ống trơn lại với nhau bằng cơ cấu kẹp và siết bu lông. Thiết bị giúp rút ngắn thời gian thi công, đảm bảo độ kín khít cao và hỗ trợ tháo lắp, bảo trì hệ thống dễ dàng mà không cần hàn cắt phức tạp.

Cùm nối ống nhanh có những kích thước nào?

Kích thước của cùm nối ống nhanh rất đa dạng, từ các dòng nhỏ cho ống dân dụng đến các kích thước lớn phục vụ công nghiệp. Tuy nhiên, thay vì chỉ dựa vào thông số danh nghĩa DN, bạn bắt buộc phải đo đạc chính xác đường kính ngoài thực tế của ống để chọn mã sản phẩm tương thích.

Cùm nối ống nhanh có chịu được áp suất cao không?

Khả năng chịu áp của phụ kiện này hoàn toàn phụ thuộc vào thiết kế kỹ thuật cụ thể, chất liệu thân cùm, chất lượng gioăng cao su và đường kính ống. Không nên áp dụng một mức áp suất chung cho mọi loại sản phẩm trên thị trường.

Cùm nối ống nhanh có thể dùng cho mọi loại ống không?

Không. Phụ kiện này chỉ hiệu quả khi sử dụng đúng loại vật liệu ống, đúng dải đường kính ngoài, bề mặt ống đạt chuẩn và điều kiện lưu chất, nhiệt độ nằm trong giới hạn thiết kế của nhà sản xuất.

Làm thế nào để chọn cùm nối ống nhanh đúng kích thước?

Bạn cần dùng thước kẹp (Vernier caliper) để đo chính xác đường kính ngoài thực tế của đoạn ống, xác định rõ vật liệu ống, môi trường làm việc rồi đối chiếu trực tiếp với bảng thông số kỹ thuật do nhà cung cấp cung cấp.

Kết luận

Cùm nối nhanh thực sự là giải pháp kết nối đường ống nhanh chóng, thuận tiện và mang lại hiệu quả kinh tế cao cho các công trình hiện đại. Với những ưu điểm vượt trội về tốc độ lắp đặt, khả năng hỗ trợ bảo trì linh hoạt và độ bền cơ học tốt, sản phẩm giúp doanh nghiệp tối ưu hóa thời gian dừng hệ thống. Tuy nhiên, không có một loại cùm nào phù hợp cho mọi điều kiện vận hành; việc lựa chọn bắt buộc phải dựa trên sự đồng bộ giữa kích thước, vật liệu, áp suất, nhiệt độ và loại lưu chất.
