Van Hơi 2 Chiều: Giải Pháp Đóng Mở Và Điều Tiết Mạng Nhiệt Hiệu Quả

Trong kỹ thuật hạ tầng năng lượng, việc thiết lập các điểm ngắt dòng hoặc phân phối nhiệt lượng đóng vai trò then chốt quyết định đến sự an toàn của hệ thống lò hơi. Môi chất hơi nước bão hòa luôn vận hành dưới mức áp suất lớn và dải nhiệt độ cao cực hạn, sẵn sàng phá hủy các cấu kiện cơ khí nếu không được kiểm soát đúng cách. Để giải quyết bài toán này, dòng 2 way steam valve xuất hiện như một mắt xích công nghệ cốt lõi, giúp các kỹ sư cơ điện quản trị lưu lượng dòng chảy một cách tối ưu.

Việc lắp đặt các dòng van thông thường không có khả năng chịu tải nhiệt dẻo dai sẽ dẫn đến hậu quả khôn lường. Hệ thống sẽ ngay lập tức đối mặt với hiện tượng rò rỉ hơi sống, gây sụt giảm áp suất đầu ra của lò hơi và làm tiêu hao một khối lượng chất đốt khổng lồ của doanh nghiệp. Đầu tư trang bị dòng 2 way steam valve tiêu chuẩn công nghiệp chính là giải pháp căn cơ để bảo toàn năng lượng và duy trì sự ổn định cho toàn bộ nhà máy.

Van Hơi 2 Chiều Là Gì?

Định nghĩa bản chất thiết bị từ góc nhìn chuyên gia

Để định nghĩa một cách chính xác nhất, van hơi 2 chiều là gì? Đây là thiết bị điều khiển dòng hơi nóng chuyển động theo hai trạng thái đóng hoặc mở hoàn toàn, cho phép toàn bộ khối lượng hơi di chuyển thẳng từ đầu vào đến đầu ra trên cùng một trục đường ống dẫn áp lực. Khác với các dòng van đa ngả phức tạp, dòng van này tập trung vào nhiệm vụ chặn cắt hoặc tiết lưu dòng chảy một hướng cơ bản một cách triệt để nhất.

Năm đặc điểm nổi bật tạo nên ưu thế công nghệ

Cấu kiện cơ khí này chiếm trọn niềm tin của giới kỹ sư nhờ sở hữu năm đặc tính kỹ thuật vượt trội:

• Kiểm soát dòng hơi hiệu quả: Khả năng chặn đứng dòng lưu chất áp lực cao mà không để xảy ra hiện tượng dội ngược áp suất.

• Chịu nhiệt độ cao: Phôi vật liệu đúc vỏ van được tôi luyện đặc biệt để không bị biến dạng hình học khi tiếp xúc liên tục với hơi quá nhiệt.

• Chịu áp suất lớn: Thiết kế độ dày thành van vượt trội giúp chịu đựng tốt các cú sốc áp suất từ hiện tượng búa nước.

• Hoạt động ổn định: Cơ chế chuyển động của bộ phận nội tại diễn ra mượt mà, giảm thiểu tối đa hiện tượng bó kẹt cơ học.

• Tuổi thọ cao: Chu kỳ đóng mở đạt dải tần suất cực lớn, giúp doanh nghiệp tiết kiệm tối đa chi phí mua sắm vật tư thay thế.

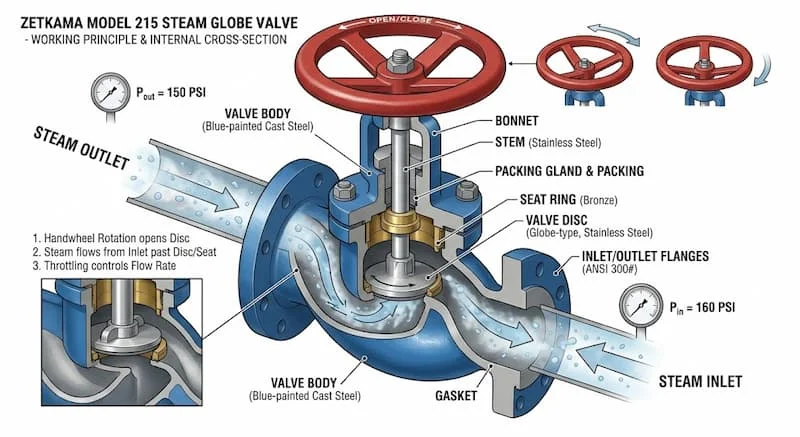

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi 2 Chiều

Chi tiết cấu tạo của thiết bị chịu áp

Một cụm cấu tạo 2 way steam valve tiêu chuẩn được hình thành từ bốn nhóm bộ phận cơ khí liên kết đồng bộ:

• Thân van: Lớp vỏ bảo vệ chịu tải tĩnh chính của thiết bị, được đúc nguyên khối bằng gang dẻo cho hệ trung áp, thép đúc cho hệ cao áp hoặc inox chống ăn mòn.

• Bộ phận đóng mở: Tùy thuộc vào từng chủng loại van cụ thể mà cấu kiện này có thể là đĩa van dạng côn, bi van khoét lỗ xuyên tâm hoặc ty van tịnh tiến hướng trục.

• Bộ truyền động: Cơ cấu chấp hành tạo lực momen xoắn để điều khiển hành trình, bao gồm tay quay cơ học, tay gạt đóng nhanh hoặc các bộ điều khiển tự động như đầu khí nén và cuộn dây điện từ.

• Gioăng làm kín: Bộ phận chốt chặn rò rỉ, cấu chế từ các vật liệu chịu nhiệt dẻo dai như PTFE tinh chất, Graphite chịu nhiệt hoặc các vòng đệm bằng kim loại chịu nhiệt chuyên dụng.

Nguyên lý hoạt động theo chu trình dòng chảy một hướng

Cơ chế vận hành của dòng van này rất trực quan và tuân thủ chặt chẽ nguyên lý hình học dòng lưu chất. Khi van ở trạng thái mở, hơi nóng áp suất cao từ lò hơi sẽ đi vào cửa inlet của thân van. Lúc này, cơ cấu đóng mở điều tiết dòng chảy sẽ dịch chuyển hoàn toàn ra khỏi hành lang truyền dẫn, tạo khoảng trống tối đa để hơi đi ra cửa outlet và cấp thẳng vào thiết bị gia nhiệt.

Toàn bộ chu trình này chỉ có một hướng lưu thông chính xuyên suốt dọc theo tim ống. Khi bộ truyền động phát lệnh đóng, bộ phận đóng mở sẽ ép chặt xuống phần tòa van, kết hợp cùng gioăng làm kín để bít kín lỗ thông, cô lập hoàn toàn hai khoang áp lực phía trước và phía sau van.

Các Loại Van Hơi 2 Chiều Phổ Biến

Để thích ứng hoàn hảo với từng sơ đồ công nghệ tự động hóa, thiết bị được chia thành bốn dòng công nghệ chủ lực:

Van điện từ hơi nóng 2 chiều

Dòng van điện từ hơi nóng này hoạt động dựa trên lực từ trường sinh ra từ cuộn coil điện. Khi được cấp nguồn điện, van sẽ đóng mở tự động ngay lập tức với tốc độ phản hồi nhanh chỉ trong vài phần trăm giây, chuyên dùng cho các vị trí ngắt dòng khẩn cấp hoặc các nhánh cấp hơi tự động dải size nhỏ.

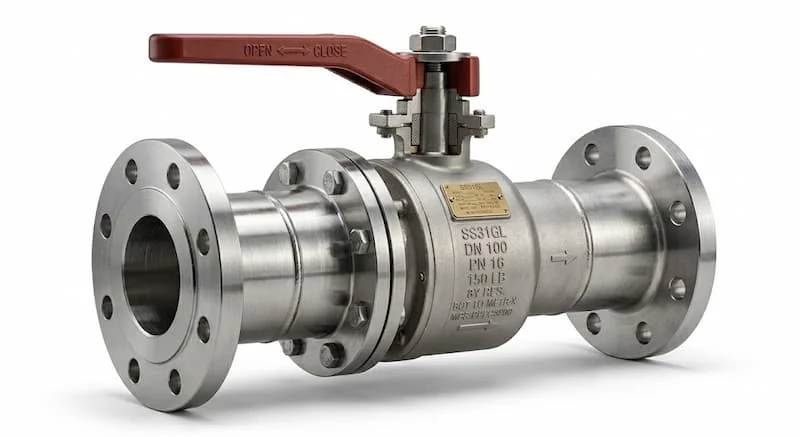

Van bi hơi 2 chiều

Thiết bị sử dụng một viên bi đục lỗ xuyên tâm để kiểm soát dòng lưu chất. Ưu điểm lớn nhất của dòng van bi hơi nóng này là tốc độ đóng mở nhanh chỉ bằng một cú gạt 90 độ, đồng thời tạo ra tổn thất áp suất thấp gần như bằng không khi mở hoàn toàn nhờ lòng bi trơn nhẵn.

Van cầu hơi 2 chiều

Mẫu thiết bị kinh điển sử dụng đĩa van hình nón tịnh tiến để thay đổi tiết diện dòng chảy. Các kỹ sư luôn ưu tiên van cầu hơi cho các vị trí cần tiết lưu, tinh chỉnh và điều tiết lưu lượng tốt vì nó không gây mài mòn các chi tiết làm kín khi hoạt động ở trạng thái mở một phần.

Van điều khiển khí nén 2 chiều

Cấu kiện sử dụng áp lực khí nén kích hoạt hành trình pittông để đẩy ty van. Đây là dòng van điều khiển hơi đỉnh cao không thể thiếu trong các nhà máy tự động hóa, nhà máy sản xuất thông minh nhờ độ bền cơ học siêu việt và tính an toàn phòng chống cháy nổ tuyệt đối.

Thông Số Kỹ Thuật Cần Quan Tâm

Quá trình thẩm định hồ sơ kỹ thuật và phê duyệt mua sắm vật tư đòi hỏi bộ phận cơ điện phải rà soát thông số 2 way steam valve một cách định lượng:

• Kích thước danh nghĩa đường ống: Đa dạng dải kích cỡ từ size nhỏ DN15, DN20, DN25 chuyên dùng cho ống nhánh đến các kích thước lớn DN200, DN300 cho ống trục chính.

• Cấp áp lực vận hành: Định mức an toàn chịu tải của vỏ van, phân tách rõ ràng theo các tiêu chuẩn công nghiệp gồm PN16, PN25 và PN40.

• Nhiệt độ làm việc cực hạn: Khả năng chịu nhiệt của phôi kim loại và gioăng, trải dài từ dải thông dụng 180 độ C đến ngưỡng siêu cao áp đạt 400 độ C.

• Vật liệu chế tạo phôi: Tùy chọn cao cấp tùy môi chất bao gồm Inox 304, Inox 316 chống ăn mòn hóa học, Gang dẻo giảm chấn và Thép đúc chịu lực nén.

• Phương thức kết nối cơ khí: Đồng bộ theo hệ thống gốc bằng kiểu nối ren tiện lợi, kết nối mặt bích chịu áp lực lớn hoặc hàn kín vĩnh viễn cho hệ siêu cao áp.

So Sánh Van Hơi 2 Chiều Và Van Hơi 3 Ngả

Bảng đối chiếu dưới đây phân tích sâu về công năng giữa hai giải pháp phân phối dòng nhiệt phổ biến:

Qua bảng phân tích, ta thấy rõ 2 way steam valve không có năng lực chia hay trộn dòng như dòng van 3 ngả. Tuy nhiên, nhờ cấu tạo đơn giản, giá thành thấp và độ bền vượt trội, thiết bị này vẫn chiếm tới hơn 85% tổng số lượng van được lắp đặt trong các nhà máy nhiệt hiện nay.

Tại Sao 2 way steam valve Được Sử Dụng Phổ Biến?

Sự áp đảo của dòng cấu kiện này tại các phân xưởng sản xuất xuất phát từ năm lợi ích thực tế:

• Chi phí đầu tư hợp lý: Giá thành vô cùng cạnh tranh giúp chủ đầu tư tối ưu hóa ngân sách vật tư khi triển khai dự án quy mô lớn.

• Dễ dàng lắp đặt: Trọng lượng tối ưu và chiều dài thân van ngắn giúp việc thi công trên giàn ống cao trở nên đơn giản.

• Bảo trì bảo dưỡng đơn giản: Cấu trúc module hóa giúp kỹ thuật viên dễ dàng tháo nắp, thay thế gioăng phớt tại chỗ mà không cần tháo toàn bộ van khỏi ống.

• Độ kín khít vượt trội: Cơ chế ép phẳng bề mặt giúp chặn đứng hoàn toàn hiện tượng thất thoát dòng hơi bão hòa.

• Tính tương thích cực cao: Phù hợp với đa số hệ thống hơi, từ các lò hơi dân dụng cỡ nhỏ đến các mạng lưới năng lượng công nghiệp nặng.

Ứng Dụng Của 2 way steam valve Trong Công Nghiệp

Sản phẩm là mắt xích vận hành cốt lõi xuất hiện dày đặc trong các quy trình công nghệ trọng điểm:

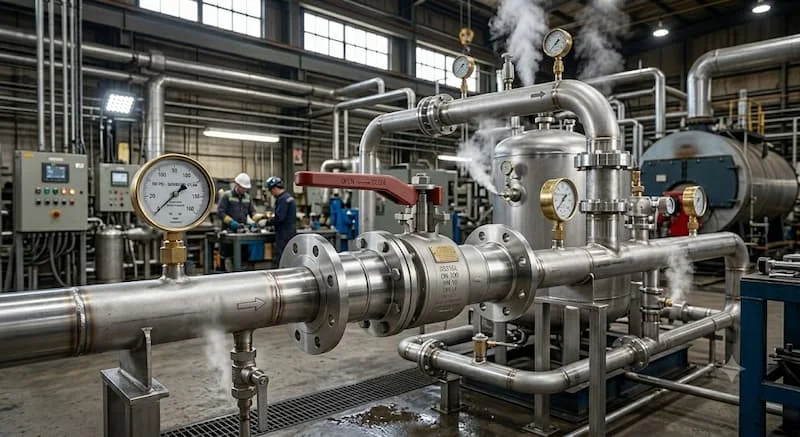

• Hệ thống lò hơi trung tâm: Lắp đặt tại các đường xả đáy, nhánh phân phối phụ trợ để cô lập dòng hơi khi tiến hành sửa chữa.

• Nhà máy chế biến thực phẩm: Ứng dụng của 2 way steam valve thể hiện rõ tại cụm cấp hơi cho nồi nấu, hệ thống tiệt trùng bao bì, nơi lưu lượng nhiệt cần đóng ngắt dứt khoát.

• Nhà máy dệt nhuộm và hoàn tất vải: Điều khiển dòng hơi bão hòa đi vào các dàn sấy, bồn nhuộm cao áp để cố định màu sắc sợi vải.

• Nhà máy sản xuất giấy và bao bì: Cấp dòng nhiệt lượng công suất lớn vào các lô sấy ép để làm khô bột giấy liên tục.

• Nhà máy sản xuất hóa chất: Vận hành bền bỉ trên các đường ống dẫn dung dịch nhiệt độ cao nhờ dòng thân inox chịu ăn mòn.

• Hệ thống điều hòa không khí HVAC: Kiểm soát mạng lưới nước nóng trung tâm và dàn trao đổi nhiệt cho các tòa nhà phức hợp.

• Dây chuyền sản xuất tự động: Tích hợp các dòng van điều khiển tự động vào tủ PLC để lập trình chu trình cấp nhiệt chính xác theo từng giây.

Những Sai Lầm Khi Lựa Lựa Chọn 2 way steam valve

Việc thiếu kinh nghiệm thực tế khi duyệt hồ sơ mua sắm vật tư rất dễ khiến doanh nghiệp mắc phải năm sai sót nghiêm trọng:

• Chọn sai vật liệu chế tạo: Sử dụng van thân gang thông thường cho hệ thống hơi quá nhiệt có áp suất đỉnh, gây nguy cơ nứt vỡ vỏ van do sốc nhiệt.

• Chọn sai áp suất làm việc thực tế: Lắp đặt van định mức PN16 vào đường ống vận hành thường xuyên ở mức 20 bar, làm giảm tuổi thọ cấu kiện nhanh chóng.

• Không tính đến nhiệt độ của hơi: Khiến toàn bộ hệ thống gioăng cao su bít cổ van bị nóng chảy, gây rò rỉ hơi sống khốc liệt ra môi trường.

• Chọn sai kiểu kết nối bích: Mua nhầm van mặt bích tiêu chuẩn DIN lắp vào hệ thống ống chờ tiêu chuẩn JIS khiến các lỗ bulông lệch nhau, không thể thi công bắt chặt.

• Không kiểm tra tiêu chuẩn sản xuất: Sập bẫy các dòng van trôi nổi giá rẻ không rõ nguồn gốc, dẫn đến nguy cơ mất an toàn lao động nghiêm trọng cho công nhân đi ca.

Hướng Dẫn Kỹ Thuật: Hướng Dẫn Chọn Van Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước lựa chọn thiết bị chuẩn chuyên gia cơ điện

• Bước 1: Xác định chính xác bản chất môi chất bên trong đường ống là hơi khô, hơi bão hòa hay hơi có lẫn hóa chất để định hình phôi van.

• Bước 2: Kiểm tra áp suất vận hành đỉnh điểm của mạng nhiệt, bảo đảm thông số PN của van lớn hơn áp suất làm việc tối thiểu 20%.

• Bước 3: Kiểm tra nhiệt độ dòng hơi tại vị trí lắp đặt để lựa chọn dòng gioăng đệm PTFE hay đệm graphite chịu nhiệt tương thích.

• Bước 4: Chọn vật liệu thân van phù hợp giữa gang dẻo, thép đúc hay inox dựa trên biểu đồ chịu tải cơ học của dự án.

• Bước 5: Chọn phương thức điều khiển tối ưu, ưu tiên tay gạt đóng mở nhanh cho ống nhỏ, tay quay cho ống lớn và đầu điện, khí nén cho hệ thống tự động hóa.

Bộ checklist mua hàng nghiêm ngặt dành cho phòng vật tư

Trước khi ký phê duyệt nhập kho và tiến hành nghiệm thu thiết bị, quý khách hàng cần rà soát đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN phải trùng khớp tuyệt đối với đường kính ống dẫn hiện hữu.

• Kiểm tra áp suất PN đúc nổi trên vỏ van đạt chuẩn an toàn thiết kế.

• Kiểm tra nhiệt độ làm việc tối đa ghi trong catalogue đáp ứng tốt dải nhiệt thực tế.

• Kiểm tra vật liệu chế tạo đúng mác thép hoặc inox theo yêu cầu kỹ thuật.

• Chọn đúng kiểu kết nối cơ học ren hoặc tiêu chuẩn mặt bích đồng bộ.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch.

• Có chính sách bảo hành rõ ràng từ nhà cung cấp uy tín để an tâm vận hành dài lâu.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi 2 Chiều

Thiết bị van hơi 2 chiều bản chất dùng để làm gì trong nhà máy?

Đây là loại van có cấu trúc gồm một cửa vào và một cửa ra chuyên dụng, dùng để đóng mở hoàn toàn hoặc tiết lưu điều tiết dòng hơi nóng di chuyển trong mạng ống dẫn áp lực.

Dòng van hơi 2 chiều này có thể chịu được mức nhiệt độ tối đa là bao nhiêu?

Tùy thuộc vào phôi vật liệu chế tạo, các dòng van tiêu chuẩn có thể làm việc bền bỉ trong dải nhiệt độ rộng, kéo dài từ 180 độ C đối với thân gang cho đến ngưỡng cực hạn 400 độ C đối với các dòng thân thép đúc cao cấp.

Trên thị trường hiện nay có những dòng van hơi 2 chiều cơ bản nào?

Dải sản phẩm vô cùng phong phú, phân tách theo cơ chế đóng mở bao gồm van bi, van cầu, van điện từ và các dòng van điều khiển khí nén tự động.

Khi nào kỹ sư nên chọn van hơi làm từ vật liệu inox và khi nào chọn thép?

Quý khách hàng nên chọn chất liệu inox khi hệ thống phục vụ ngành thực phẩm, dược phẩm yêu cầu độ sạch cao hoặc có tính ăn mòn. Dòng vật liệu thép đúc sẽ được ưu tiên cho các hệ thống đường ống trục chính có áp suất và nhiệt độ siêu cao để tối ưu kinh tế.

Thiết bị van hơi 2 chiều có thể lắp đặt trực tiếp cho hệ thống lò hơi không?

Có. Đây chính là một trong những ứng dụng phổ biến và quan trọng nhất của dòng van này nhằm cô lập dòng nhiệt tại các phân xưởng năng lượng.

Có Nên Sử Dụng Van Hơi 2 Chiều?

Tóm lại, van hơi 2 chiều là thiết bị kỹ thuật quan trọng và không thể thay thế trong các hệ thống hơi công nghiệp hiện đại nhờ khả năng đóng mở dòng nhiệt hiệu quả, độ bền cơ học dẻo dai và cực kỳ dễ vận hành. Việc thấu hiểu bản chất thiết bị và tuân thủ quy trình lựa chọn đúng thông số kỹ thuật sẽ giúp toàn bộ mạng nhiệt của nhà máy hoạt động ổn định, tiết kiệm năng lượng tối đa và giảm thiểu chi phí bảo trì vặt. Đây chắc chắn là khoản đầu tư thông minh mang lại giá trị kinh tế bền vững cho doanh nghiệp đối với van hơi 2 chiều.
