Van Hơi Chịu Nhiệt: Chìa Khóa Quản Trị Áp Lực Và Nền Nhiệt Cao Cực Hạn

Trong các phân xưởng năng lượng và mạng đường ống công nghiệp, việc kiểm soát dòng lưu chất truyền nhiệt luôn đòi hỏi các tiêu chuẩn kỹ thuật nghiêm ngặt nhất. Dòng hơi nóng bão hòa hoặc hơi quá nhiệt di chuyển với vận tốc lớn, mang theo năng lượng nhiệt khổng lồ để phục vụ dây chuyền sản xuất. Sức bền của mạng lưới này phụ thuộc hoàn toàn vào các điểm nút chặn dòng, nơi các cấu kiện cơ khí phải đối mặt trực tiếp với hiện tượng giãn nở nhiệt và áp suất phá hủy. Để duy trì sự vận hành thông suốt này, dòng van hơi chịu nhiệt chính là giải pháp công nghệ không thể thay thế.

Nếu đơn vị vận hành sử dụng các dòng van nước thông thường hoặc thiết bị kém chất lượng cho môi trường nhiệt độ cao, hậu quả để lại sẽ vô cùng khốc liệt. Lớp gioăng bít sẽ nhanh chóng bị thiêu rụi, phôi kim loại bị biến dạng cơ học gây ra hiện tượng rò rỉ hơi sống, sụt giảm áp suất cục bộ và kích hoạt các cú va đập búa nước nguy hiểm. Đầu tư trang bị một cụm van hơi chịu nhiệt tiêu chuẩn công nghiệp là giải pháp căn cơ để các kỹ sư cơ điện bảo vệ hạ tầng thiết bị, tối ưu hóa chi phí năng lượng và kiểm soát rủi ro vận hành ở mức thấp nhất.

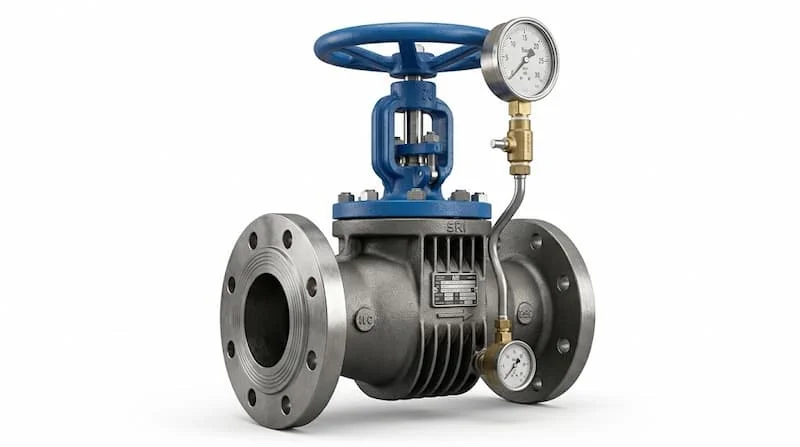

Van Hơi Chịu Nhiệt Là Gì?

Định nghĩa bản chất thiết bị dưới góc nhìn chuyên gia

Để hiểu rõ một cách định lượng dưới góc nhìn kỹ thuật, van hơi chịu nhiệt là gì? Đây là dòng van công nghiệp được thiết kế, chế tạo từ các hợp kim đặc biệt và được cấu trúc chuyên biệt để làm việc trong môi trường hơi nóng có nhiệt độ cao, áp suất lớn và điều kiện vận hành liên tục tần suất cao. Thiết bị này chịu trách nhiệm trực tiếp trong việc phân phối, đóng ngắt hoặc điều tiết dòng năng lượng nhiệt mà không làm thất thoát lưu chất ra môi trường.

Năm đặc điểm nổi bật cấu thành giá trị vận hành an toàn

Sản phẩm khẳng định vị thế trung tâm trong phòng van nhờ năm ưu thế công nghệ vượt trội:

• Khả năng chịu nhiệt độ dải rộng vượt trội từ 180 độ C đến 450 độ C mà không bị biến đổi đặc tính cơ lý của phôi kim loại.

• Năng lực chịu áp suất cao cực hạn, bảo toàn cấu trúc vỏ van trước các cú sốc áp lực đột ngột của hệ thống.

• Độ kín bít cơ học tuyệt đối, ngăn chặn triệt tiêu các vết nứt rò rỉ hơi sống tại tòa van và cổ ty van.

• Tuổi thọ vận hành dài lâu, chu kỳ đóng mở đạt tần suất cao giúp hệ thống hoạt động bền bỉ qua nhiều năm.

• Đảm bảo an toàn hệ thống tối cao, ngăn chặn nguy cơ bục nổ đường ống và bảo vệ tính mạng cho thợ đi ca.

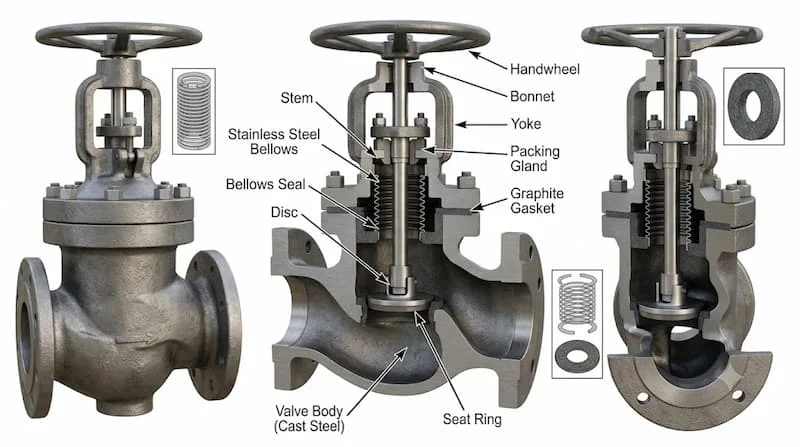

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Chịu Nhiệt

Chi tiết kết cấu cơ khí chịu tải nhiệt áp lực

Cấu tạo van hơi chịu nhiệt là một chỉnh thể cơ khí đồng bộ được định hình từ bốn bộ phận có độ chính xác hình học cao:

• Thân van: Phần vỏ chịu lực tĩnh chính, được đúc dày dặn từ các dòng vật liệu chịu nhiệt dẻo dai như gang cầu, thép đúc áp lực cao, hoặc các mác thép không gỉ cao cấp như inox 304 và inox 316.

• Đĩa van: Linh kiện chịu dòng phá hủy trực tiếp, được chế tạo từ kim loại chịu nhiệt tinh luyện có độ cứng bề mặt cao nhằm chống lại hiện tượng xâm thực của dòng hơi tốc độ cao.

• Ty van: Trục tịnh tiến truyền động làm bằng thép không gỉ cường độ cao, được gia công bóng bề mặt tuyệt đối để giảm ma sát khi chuyển động.

• Gioăng làm kín cổ van: Hệ thống vòng bít cấu tạo từ graphite chịu nhiệt nguyên chất hoặc các lớp vòng đệm kim loại đặc biệt, tạo ra rào chắn khóa cứng hành lăng thoát hơi.

Nguyên lý vận hành điều hòa mạng nhiệt công nghiệp

Cơ chế hoạt động của dòng thiết bị này tuân thủ nguyên lý thay đổi không gian tiết diện của hành lang truyền dẫn. Khi người vận hành xoay tay quay hoặc bộ truyền động tự động kích hoạt, ty van sẽ dẫn động đĩa van tịnh tiến ra vào tòa van. Hành vi cơ học này thực hiện nhiệm vụ đóng mở hoặc điều tiết dòng hơi đi qua lòng van một cách dứt khoát.

Qua đó, thiết bị giúp người đi ca kiểm soát lưu lượng và áp suất dòng chảy một cách định lượng, đảm bảo hơi nóng vận chuyển ổn định đến từng thiết bị tiêu thụ nhiệt mà không gây ra hiện tượng sụt áp chéo.

Các Loại Van Hơi Chịu Nhiệt Phổ Biến

Để đáp ứng trọn vẹn từng sơ đồ công nghệ riêng biệt, thị trường van công nghiệp chịu nhiệt phân cấp thành năm dòng cấu kiện chủ lực:

Van cầu hơi chịu nhiệt

Đây là dòng thiết bị kinh điển và quan trọng nhất trong mạng nhiệt. Với cấu trúc dòng chảy hình chữ S đặc trưng, van cầu hơi chịu nhiệt sở hữu năng lực tinh chỉnh và điều tiết lưu lượng hơi cực kỳ chính xác ở các vị trí áp suất cao.

Van bi hơi chịu nhiệt

Dòng cấu kiện tối ưu hóa cho các vị trí yêu cầu đóng mở nhanh chỉ bằng một thao tác gạt góc 90 độ. Viên bi khoét lỗ bên trong được ôm khít bởi vòng đệm hợp kim chịu nhiệt, giúp ngắt dòng lưu chất tức thì.

Van bướm hơi chịu nhiệt

Mẫu cấu kiện chuyên dụng cho các hệ thống có kích thước đường ống lớn. Thiết kế đĩa van hình cánh bướm giúp giảm trọng lượng tổng thể của thiết bị, tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo độ bền nhiệt vượt trội.

Van một chiều hơi chịu nhiệt

Mắt xích chốt chặn tự động bảo vệ hệ thống thượng nguồn. Van một chiều có nhiệm vụ cho phép hơi đi một hướng và ngăn dòng chảy ngược hoàn toàn khi xảy ra hiện tượng tụt áp đột ngột tại lò hơi.

Van giảm áp hơi chịu nhiệt

Thiết bị tự động hóa điều phối áp lực. Van có chức năng tiếp nhận dòng hơi áp cao và biến đổi thành dòng hơi có áp suất đầu ra thấp hơn và ổn định, bảo vệ các thiết bị gia nhiệt hạ nguồn.

Thông Số Kỹ Thuật Quan Trọng

Quá trình thẩm định hồ sơ vật tư đòi hỏi các kỹ sư phải rà soát các thông số kỹ thuật một cách định lượng:

• Kích thước danh nghĩa (DN): Trải dài từ các đường ống nhánh nhỏ DN15 cho đến các trục ống dẫn tổng DN500 của nhà máy nhiệt điện.

• Cấp áp lực thiết kế (PN): Định mức an toàn cho vỏ van, phân chia theo các tiêu chuẩn chịu tải kỹ thuật gồm PN16, PN25 và PN40.

• Nhiệt độ vận hành định mức: Các cột mốc chịu nhiệt tiêu chuẩn tương ứng với từng cấp vật liệu bao gồm 180 độ C, 220 độ C, 350 độ C và mức cực hạn 450 độ C.

• Phương thức kết nối cơ khí: Linh hoạt các dạng nối ren tiện lợi cho ống size nhỏ, nối mặt bích tiêu chuẩn châu Âu cho ống chịu lực lớn hoặc hàn áp lực kín vĩnh viễn cho hệ hơi siêu cao áp.

So Sánh Vật Liệu Van Hơi Chịu Nhiệt

Mỗi mác vật liệu đúc thân van sẽ quyết định giới hạn làm việc và giá thành thương mại của thiết bị:

Thân van bằng gang cầu

• Ưu điểm: Giá thành thấp nhất trong các phân khúc chịu nhiệt, khả năng hấp thụ rung động cơ học tốt.

• Nhược điểm: Bị giới hạn nhiệt độ vận hành, thường không vượt quá mức 220 độ C, không dùng được cho hơi quá nhiệt.

Thân van bằng thép đúc

• Ưu điểm: Khả năng chịu nhiệt cao lên đến 400 độ C và chịu áp suất lớn cực tốt, không bị giòn vỡ khi xảy ra va đập thủy lực mạnh. Đây là vật liệu tiêu chuẩn cho các hệ thống van hơi áp suất cao phân xưởng.

Thân van bằng inox (304 hoặc 316)

• Ưu điểm: Khả năng chống ăn mòn hóa học và chống oxy hóa bề mặt tuyệt đối ở nhiệt độ cao lên đến 450 độ C, tuổi thọ cơ học dài lâu.

• Nhược điểm: Chi phí đầu tư vật tư ban đầu cao hơn đáng kể so với gang và thép đúc.

Tại Sao Van Hơi Chịu Nhiệt Có Giá Cao Hơn Van Thông Thường?

Nhiều chủ doanh nghiệp thường thắc mắc về sự chênh lệch chi phí giữa hai dòng thiết bị này. Câu trả lời nằm ở các yếu tố kỹ thuật cốt lõi:

• Phôi vật liệu đặc biệt: Việc sử dụng thép hợp kim, inox mác cao chịu nhiệt làm tăng chi phí phôi đầu vào gấp nhiều lần so với gang xám thông thường.

• Công nghệ gia công chính xác: Bề mặt tòa van và đĩa van phải được mài rà bằng máy kỹ thuật số đạt độ bóng vi mô để đảm bảo độ khít tuyệt đối khi kim loại giãn nở nhiệt.

• Gioăng chịu nhiệt cao cấp: Các vòng bít tết bằng graphite hoặc đệm kim loại đa lớp có giá trị thương mại cao hơn hẳn các loại cao su tổng hợp thông thường.

• Độ bền vượt trội: Thiết bị chịu được hàng chục nghìn chu kỳ sốc nhiệt liên tục mà không nứt vỡ, điều mà các dòng van nước thông thường sẽ bị phá hủy ngay trong vài giờ đầu chạy máy.

• Chi phí bảo trì thấp: Giúp nhà máy triệt tiêu thời gian dừng dây chuyền vô thời hạn để sửa chữa, mang lại hiệu quả kinh tế gián tiếp rất lớn.

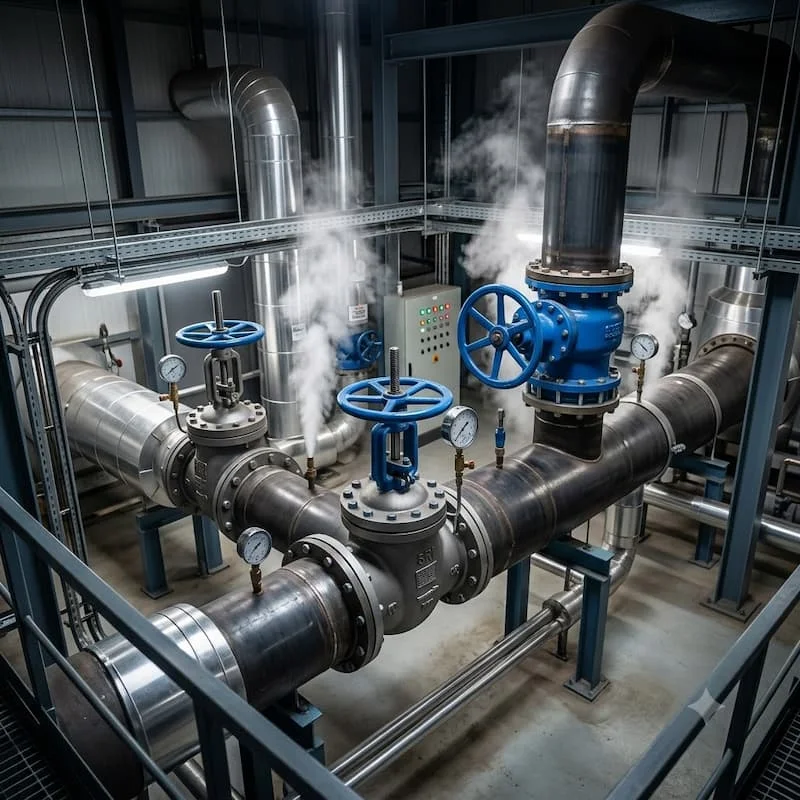

Ứng Dụng Thực Tế Của Van Hơi Chịu Nhiệt Trong Công Nghiệp

Cấu kiện này là mắt xích bảo vệ cốt lõi xuất hiện tại hầu hết các hạ tầng kỹ thuật sử dụng nhiệt lượng:

• Nhà máy chế biến thực phẩm: Ứng dụng của van hơi chịu nhiệt thể hiện rõ tại các hệ thống tiệt trùng UHT, nồi nấu gián tiếp áp lực cao để bảo đảm dòng nhiệt vô trùng.

• Nhà máy dệt nhuộm và hoàn tất vải: Vận hành tại các cụm van cấp hơi cho bồn nhuộm cao áp, nơi môi chất có cả nhiệt độ lẫn hóa chất ăn mòn.

• Nhà máy sản xuất giấy và bột giấy: Kiểm soát dòng hơi sấy đi vào các lô sấy ép tấm khổ lớn với tần suất chạy máy liên tục 24/7.

• Nhà máy hóa chất và lọc hóa dầu: Phục vụ chu trình chưng cất cracking nhiệt độ cao, đòi hỏi van không được phép rò rỉ dù là một tia hơi nhỏ.

• Nhà máy nhiệt điện: Lắp đặt trên hệ thống tuabin hơi áp suất cao, các đường xả đáy lò hơi và phân phối nhiệt lượng tổng.

• Hạ tầng kỹ thuật hệ thống lò hơi: Lắp đặt ngay tại ngõ ra của các boiler công nghiệp, cụm bẫy hơi phân xưởng và trạm giảm áp trung tâm.

• Hệ thống gia nhiệt công nghiệp tổng hợp: Các mạng lưới sưởi bồn chứa nhựa đường, bồn dầu truyền nhiệt của các nhà máy bê tông asphalt.

Sai Lầm Thường Gặp Khi Chọn Van Hơi Chịu Nhiệt

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây tổn thất lớn cho các nhà thầu:

• Chọn sai vật liệu thân van: Đưa van thân gang cầu vào vị trí hơi quá nhiệt dải cao, khiến vỏ van bị nứt nẻ do vượt ngưỡng chịu tải nhiệt.

• Không tính toán nhiệt độ thực tế tại điểm lắp đặt: Chỉ dựa vào nhiệt độ trung bình của lò hơi mà bỏ qua nhiệt độ đỉnh cục bộ, làm cháy toàn bộ hệ thống gioăng bít cổ van.

• Chọn sai áp suất định mức PN: Sử dụng van cấp áp thấp PN16 cho đường ống có áp lực vận hành thực tế thường xuyên dao động ở mức 20 bar đến 25 bar.

• Chọn sai loại cấu trúc van cho công năng sử dụng: Lắp van bi ở vị trí cần tiết lưu điều chỉnh dòng hơi, khiến viên bi bị mài mòn vẹt một bên chỉ sau một thời gian ngắn.

• Bỏ qua tiêu chuẩn kết nối cơ khí mặt bích: Mua van hệ mét lắp vào hệ inch của đường ống chờ dẫn đến hiện tượng lệch tâm bulông, không thể siết chặt bít kín.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Nghiệm Thu

Quy trình năm bước lựa chọn van từ kỹ sư mạng nhiệt

• Bước 1: Xác định nhiệt độ hơi chính xác tại vị trí lắp đặt để giới hạn dải vật liệu chế tạo thân van và vòng đệm kín tương thích.

• Bước 2: Xác định áp suất hệ thống ở trạng thái hoạt động bình thường và trạng thái áp suất đỉnh để chọn phân cấp PN phù hợp.

• Bước 3: Xác định môi trường làm việc xung quanh có chứa chất ăn mòn, hơi muối hay hóa chất lỏng để quyết định dùng thân thép hay inox.

• Bước 4: Lựa chọn vật liệu phù hợp giữa gang cầu, thép đúc hoặc inox dựa trên biểu đồ tương quan giữa áp suất và nhiệt độ của tiêu chuẩn kỹ thuật.

• Bước 5: Lựa chọn thương hiệu uy tín có lịch sử chế tạo van hơi lâu đời để đảm bảo các thông số kỹ thuật công bố là chính xác thực tế, không bị khai khống.

Bộ checklist mua hàng chặt chẽ cho phòng vật tư dự án

Trước khi tiến hành ký quyết định phê duyệt chi và thực hiện nhập kho vật tư, bộ phận thu mua cần kiểm tra đầy đủ các hạng mục sau:

• Xác định chính xác kích thước danh nghĩa DN của van khớp hoàn toàn với đường kính ngoài của ống chờ tại phân xưởng.

• Xác định chính xác cấp áp lực PN đúc nổi trực tiếp trên vỏ thiết bị.

• Kiểm tra nhiệt độ làm việc thực tế ghi trên tài liệu kỹ thuật đi kèm sản phẩm đáp ứng tốt nhiệt độ lò hơi.

• Kiểm tra vật liệu thân van đạt chuẩn thép đúc hay inox theo đúng hồ sơ nghiệm thu vật tư.

• Kiểm tra gioăng làm kín cổ van đảm bảo đúng chất liệu graphite hoặc kim loại chịu nhiệt cao cấp.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri.

• Kiểm tra điều khoản bảo hành chính hãng từ nhà phân phối để bảo hộ quyền lợi vận hành.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Chịu Nhiệt

Các dòng van hơi chịu nhiệt hiện nay có thể làm việc ở ngưỡng nhiệt độ tối đa là bao nhiêu?

Tùy thuộc vào thiết kế hình học và mác phôi kim loại đúc, dải nhiệt độ làm việc của thiết bị có thể kéo dài từ mức thông dụng 180 độ C cho đến ngưỡng cực hạn 450 độ C của các dòng thân thép hợp kim cao cấp.

Khi nào thì nhà máy nên ưu tiên dùng van hơi bằng chất liệu thép đúc hoặc inox?

Đối với các phân xưởng có áp suất lớn và nhiệt độ vượt ngưỡng 220 độ C, hoặc mạng ống có nguy cơ xảy ra hiện tượng búa nước mạnh, thép đúc hoặc inox luôn là lựa chọn tối ưu bắt buộc để bảo hộ an toàn toàn diện.

Dòng sản phẩm van hơi chịu nhiệt có thể ứng dụng cho môi trường hơi quá nhiệt được không?

Có. Thiết bị hoàn toàn làm việc tốt trong môi trường hơi quá nhiệt nếu ngay từ đầu nó được chỉ định mã model chuyên dụng thân thép đúc kết hợp với công nghệ bọc ty van dạng ống xếp kim loại chịu nhiệt cao cấp.

Tại sao mức giá của dòng van công nghiệp chịu nhiệt lại cao hơn nhiều so với van nước thông thường?

Mức chi phí này cao hơn do thiết bị sử dụng nguồn phôi kim loại tinh luyện đặc biệt, tích hợp gioăng đệm graphite đắt tiền và phải trải qua quy trình gia công cơ khí chính xác, thử áp lực nghiêm ngặt để đảm bảo tuổi thọ và độ an toàn tuyệt đối.

Chu kỳ thời gian bao lâu thì nhà máy nên thực hiện bảo trì thiết bị này một lần?

Thông thường, các kỹ sư khuyến nghị nên tiến hành kiểm tra định kỳ, rà soát lớp gioăng bít và tra mỡ chịu nhiệt vào trục ty van từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động thực tế của phân xưởng.

Có Nên Đầu Tư Van Hơi Chịu Nhiệt Chất Lượng Cao?

Tóm lại, van hơi chịu nhiệt là thiết bị kỹ thuật cốt lõi và không thể thiếu trong các hạ tầng truyền tải hơi nóng công nghiệp hiện đại. Việc thấu hiểu bản chất công nghệ và quyết định lựa chọn đúng chủng loại van tương thích sẽ giúp nhà máy nâng cao hiệu suất nhiệt năng, triệt tiêu hoàn toàn nguy cơ rò rỉ hơi sống và giảm thiểu tối đa ngân sách sửa chữa đột xuất. Đây là khoản đầu tư thông minh, mang lại giá trị bảo hộ an toàn bền vững cho toàn bộ công trình cơ điện của doanh nghiệp đối với van hơi chịu nhiệt.
