Van Hơi 1 Chiều: Chốt Chặn Tự Động Ngăn Dòng Chảy Ngược Cho Mạng Nhiệt

Trong các thiết kế kỹ thuật của phân xưởng năng lượng, việc kiểm soát hướng di chuyển của môi chất đóng vai trò sống còn đối với sự an toàn của toàn bộ nhà máy. Dòng hơi bão hòa áp lực cao sau khi rời khỏi đầu ra của lò hơi sẽ di chuyển với tốc độ rất lớn đến các thiết bị tiêu thụ nhiệt. Tuy nhiên, khi hệ thống xảy ra sự cố tụt áp đột ngột hoặc dừng lò ca máy, áp suất chênh lệch sẽ tạo ra một lực đẩy nghịch hồi, kéo dòng lưu chất nóng và nước ngưng chảy giật lùi về phía nguồn phát. Để giải quyết triệt để nguy cơ phá hủy cơ học này, dòng van chống chảy ngược chính là cấu kiện chốt chặn tự động không thể thay thế.

Nếu đơn vị vận hành chủ quan không trang bị hoặc lựa chọn các dòng van một chiều chất lượng kém, chuỗi hậu quả để lại sẽ vô cùng khốc liệt. Hiện tượng hồi lưu lưu chất nóng sẽ kích hoạt những cú va đập thủy lực dữ dội trong lòng ống, làm xé rách đệm bít và gây biến dạng các thiết bị đo đếm đắt tiền. Đầu tư lắp đặt một cụm van chống chảy ngược tiêu chuẩn công nghiệp là giải pháp căn cơ giúp các kỹ sư cơ điện bảo vệ tuyệt đối an toàn cho mạng nhiệt và duy trì dòng năng lượng đi theo một chiều duy nhất.

Van Hơi 1 Chiều Là Gì?

Định nghĩa bản chất kỹ thuật từ chuyên gia năng lượng

Để làm rõ bản chất công nghệ dưới góc nhìn kỹ thuật, van chống chảy ngược là gì? Đây là thiết bị cơ khí chuyên dụng trên đường ống áp lực, cho phép hơi nóng chỉ lưu thông theo một hướng duy nhất và tự động ngăn dòng chảy ngược mà không cần bất kỳ tác động vật lý nào từ người vận hành hay nguồn năng lượng bên ngoài. Thiết bị hoạt động hoàn toàn dựa trên nguyên lý chênh lệch áp suất nội tại của dòng lưu chất để tự đóng hoặc mở hành lang truyền dẫn.

Năm đặc điểm nổi bật tạo nên giá trị an toàn cốt lõi

Dòng van một chiều hơi nóng này khẳng định vị thế trung tâm trong phòng van nhờ năm ưu thế vận hành vượt trội:

• Hoạt động tự động: Tự đóng mở dựa vào động năng dòng chảy, triệt tiêu hoàn toàn yếu tố sai sót do con người.

• Không cần nguồn điện hay khí nén phụ trợ: Tiết kiệm tối đa chi phí hạ tầng và đảm bảo hoạt động an toàn ngay cả khi nhà máy mất điện đột xuất.

• Bảo vệ thiết bị đường ống: Ngăn chặn dòng xung kích chảy ngược, bảo vệ các thiết bị nhạy cảm nằm ở phía thượng nguồn.

• Giảm tổn thất năng lượng hệ thống: Thiết kế lòng van tối ưu giúp dòng hơi đi qua mượt mà, hạn chế tối đa việc sụt giảm áp suất.

• Tăng độ an toàn vận hành: Hành vi khóa dòng nghịch hồi diễn ra trong tích tắc, ngăn chặn nguy cơ nổ vỡ ống khi có sự cố búa nước.

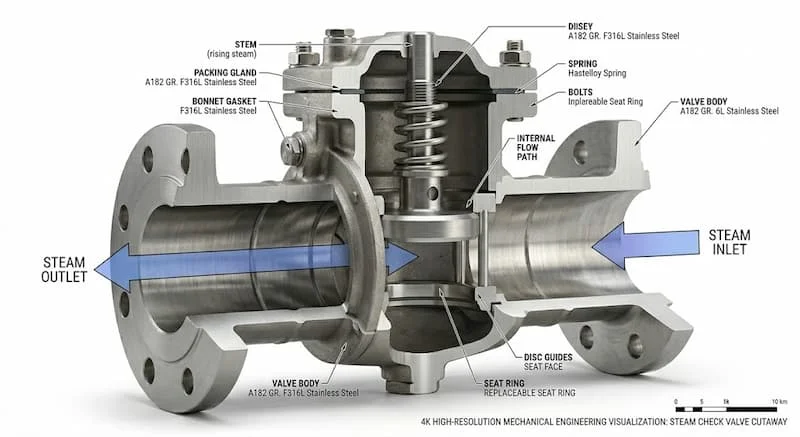

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi 1 Chiều

Chi tiết cấu tạo cơ khí chịu nhiệt áp lực cao

Cấu tạo van chống chảy ngược là một chỉnh thể cơ khí đồng bộ được định hình từ bốn nhóm bộ phận có độ chính xác cao:

• Thân van: Lớp vỏ chịu tải tĩnh và tải động chính, được đúc bằng gang dẻo, thép đúc áp lực hoặc inox tùy phân cấp nhiệt.

• Đĩa van: Linh kiện di động trực tiếp thực hiện nhiệm vụ khóa dòng. Tùy thuộc vào thiết kế công nghệ, đĩa van có thể cấu chế theo dạng lá lật cơ học, đĩa nâng tịnh tiến hoặc đĩa lò xo phản hồi nhanh.

• Trục và bản lề: Bộ phận cơ cấu bản lề cố định bên trong thân van, hỗ trợ đóng mở tự động cho đĩa van chuyển động tự do với ma sát tối thiểu.

• Gioăng làm kín: Đệm tòa van chịu trách nhiệm khóa bít dòng chảy ngược, sử dụng chất liệu chịu nhiệt dẻo dai như PTFE, Graphite nguyên chất hoặc các vòng đệm kim loại chịu nhiệt cao cấp.

Nguyên lý van hơi 1 chiều trong chu trình đóng ngắt tự động

Cơ chế vận hành của dòng cấu kiện này tuân thủ nghiêm ngặt định luật thủy lực học. Khi lò hơi hoạt động ổn định, áp suất đầu vào dòng chảy lớn hơn áp suất đầu ra ở phía hạ nguồn, lực đẩy của dòng hơi sẽ thắng trọng lượng đĩa van hoặc lực nén lò xo để đẩy đĩa van rời khỏi tòa van, giúp van mở thông suốt.

Ngược lại, khi dòng hơi giảm tốc độ, dừng hẳn hoặc có dấu hiệu đảo chiều di chuyển, sự chênh lệch áp suất ngược lại kết hợp cùng trọng lực tự nhiên của đĩa van hoặc lực đàn hồi tích tụ của lò xo sẽ ngay lập tức ép chặt đĩa van về vị trí cũ. Chu trình này giúp ngăn hoàn toàn hiện tượng hồi lưu lưu chất, lập tức khóa cứng hành lang truyền dẫn để bảo vệ an toàn cho hệ thống phía sau.

Các Loại Van Hơi 1 Chiều Phổ Biến

Để tối ưu hóa công năng cho từng vị trí lắp đặt cụ thể, thị trường van hơi công nghiệp phân cấp thành bốn dòng cấu kiện chủ lực:

Van một chiều lá lật

Sử dụng đĩa van gắn vào trục bản lề có thể quay tự do. Ưu điểm lớn nhất của van lá lật hơi nóng là tạo ra tổn thất áp suất thấp do đĩa van được đẩy lên cao, tạo hành lãng thông thoáng, rất phù hợp cho các đường ống có kích thước lớn và lưu lượng dòng chảy mạnh.

Van một chiều lò xo

Tích hợp một lò xo cơ học ép liên tục vào phía sau đĩa van. Dòng van lò xo hơi nóng này mang lại khả năng đóng nhanh cực kỳ ấn tượng, giúp triệt tiêu hoàn toàn các cú va đập thủy lực mạnh trước khi chúng kịp lan truyền về phía lò hơi.

Van một chiều nâng

Hoạt động theo cơ chế đĩa van tịnh tiến lên xuống theo phương thẳng đứng như một pittông. Thiết bị này mang lại độ kín khít cao tuyệt đối ở trạng thái đóng, chuyên dụng cho các hệ thống hơi có áp suất lớn và yêu cầu kỹ thuật ngắt dòng nghiêm ngặt.

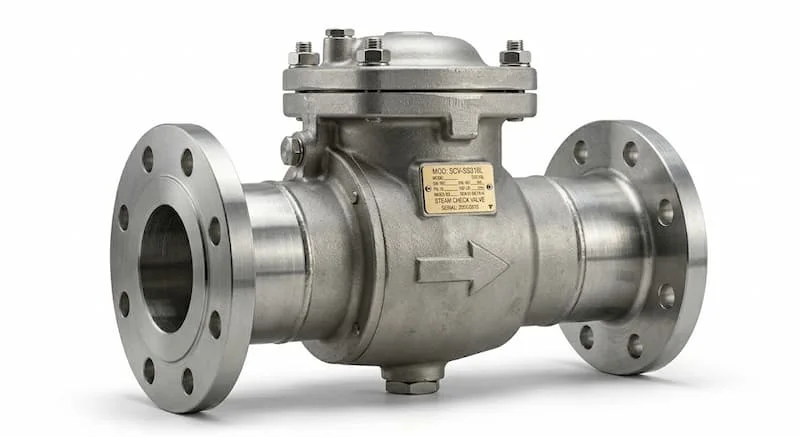

Van một chiều hơi mặt bích

Mẫu thiết bị tiêu chuẩn cho các hệ thống công nghiệp quy mô lớn. Liên kết mặt bích dày dặn giúp việc thi công ráp nối vào mạng đường ống chính trở nên chắc chắn, chịu được độ rung lắc cơ học tần suất cao của phân xưởng.

Thông Số Kỹ Thuật Cần Quan Tâm

Quá trình thẩm định và phê duyệt hồ sơ vật tư đòi hỏi các kỹ sư phải rà soát các thông số van chống chảy ngược một cách chi tiết và định lượng:

• Kích thước danh nghĩa (DN): D dải size cực rộng từ các đường ống nhánh nhỏ DN15 cho đến các trục ống dẫn tổng DN500 của nhà máy nhiệt điện.

• Áp lực làm việc thiết kế (PN): Định mức an toàn tối đa cho vỏ van, phân chia rõ ràng theo các cấp áp lực tiêu chuẩn gồm PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn: Khả năng chịu nhiệt biên độ rộng từ 180 độ C cho hệ hơi bão hòa thông dụng đến mức đỉnh 450 độ C của các dòng phôi thép hợp kim cao cấp.

• Vật liệu đúc thân van: Tùy chọn đa dạng gồm Gang dẻo chịu nhiệt, Thép đúc áp lực và các mác inox chống ăn mòn như Inox 304, Inox 316.

• Kiểu phương thức kết nối: Linh hoạt các dạng nối ren tiện lợi cho ống nhỏ, kết nối mặt bích cho ống lớn hoặc hàn áp lực kín vĩnh viễn cho hệ thống siêu cao áp.

So Sánh Van Hơi 1 Chiều Và Van Chặn Hơi

Việc phân biệt rõ ràng công năng của hai dòng van này giúp kỹ sư bố trí sơ đồ phòng van một cách khoa học:

Van hơi 1 chiều

• Ưu điểm: Khả năng vận hành tự động hóa hoàn toàn mà không cần sức người, phản ứng tức thì khi dòng lưu chất đảo chiều để ngăn dòng chảy ngược một cách chủ động.

• Nhược điểm: Người vận hành không thể điều khiển đóng mở van bằng tay theo ý muốn khi cần cô lập đường ống để sửa chữa nhánh hạ nguồn.

Van chặn hơi (Van cầu/Van cổng)

• Ưu điểm: Cho phép người vận hành chủ động đóng hoặc mở hoàn toàn dòng lưu chất bằng cách xoay tay quay cơ học, phục vụ tốt cho công tác bảo trì máy móc.

• Nhược điểm: Hoàn toàn không có năng lực tự động chống chảy ngược nếu người đi ca quên không vặn khóa van khi hệ thống gặp sự cố tụt áp.

Chính vì thế, trên các đường ống thoát của lò hơi, các kỹ sư luôn lắp đặt một cụm van phối hợp gồm một van một chiều nằm nối tiếp ngay sau một van chặn hơi để phát huy tối đa ưu điểm của cả hai thiết bị.

Tại Sao Van Hơi 1 Chiều Giúp Tăng Tuổi Thọ Hệ Thống?

Việc chỉ định lắp đặt thiết bị này mang lại năm lợi ích kinh tế và kỹ thuật to lớn cho chủ doanh nghiệp:

• Bảo vệ lò hơi toàn diện: Ngăn chặn dòng nước ngưng lạnh chảy ngược về bồn chứa hơi đang có nhiệt độ cao, triệt tiêu nguy cơ nứt vỡ do sốc nhiệt.

• Giảm thiểu va đập áp suất: Cơ chế khóa dòng nhanh làm tiêu tán động năng của dòng nghịch hồi, bảo vệ thành ống khỏi các vết nứt xé cơ học.

• Bảo vệ bơm và thiết bị phụ trợ: Giữ cho các cụm bơm cấp nước, van giảm áp không bị dòng áp lực ngược ép ngược vào lòng máy gây hỏng hóc cánh bơm.

• Giảm chi phí sửa chữa đột xuất: Nhờ kiểm soát tốt hiện tượng búa nước, nhà máy cắt giảm được tối đa ngân sách mua sắm vật tư và thuê nhân công khắc phục sự cố.

• Nâng cao độ an toàn lao động: Giảm thiểu tối đa các vụ tai nạn bục ống dẫn hơi sống, bảo vệ an toàn tính mạng cho công nhân vận hành đi ca.

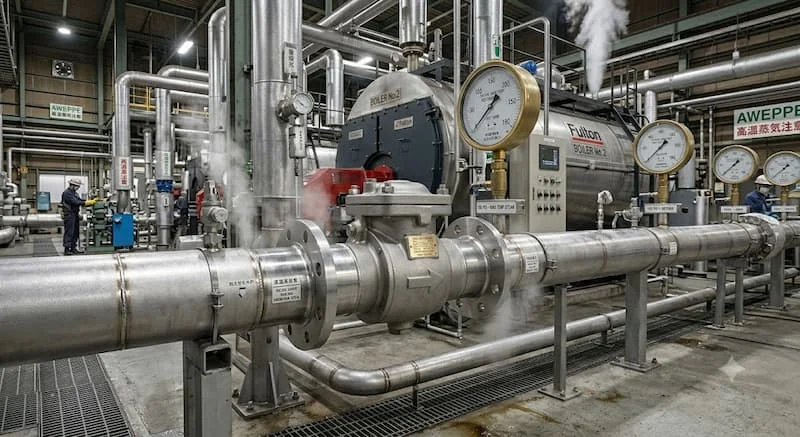

Ứng Dụng Thực Tế Của Van Hơi 1 Chiều Trong Công Nghiệp

Cấu kiện này là mắt xích bảo vệ cốt lõi xuất hiện tại hầu hết các hạ tầng kỹ thuật sử dụng nhiệt lượng:

• Hệ thống lò hơi phân xưởng: Lắp đặt ngay tại ngõ ra của boiler công nghiệp và trên đường cấp nước bổ sung cho nồi hơi.

• Nhà máy chế biến thực phẩm: Ứng dụng của van chống chảy ngược thể hiện rõ tại các đường cấp hơi cho nồi nấu, hệ thống phòng tiệt trùng để tránh hiện tượng nhiễm bẩn ngược môi chất.

• Nhà máy dệt nhuộm và hoàn tất vải: Bảo vệ các đường ống dẫn hơi đi vào bồn nhuộm cao áp, ngăn hóa chất nhuộm ăn mòn trào ngược về đường ống chính.

• Nhà máy sản xuất giấy và bột giấy: Lắp đặt tại các cụm lô sấy ép công suất lớn để duy trì dòng nhiệt đi một hướng ổn định.

• Nhà máy hóa chất và lọc hóa dầu: Phục vụ chu trình công nghệ nhiệt độ cao, bảo vệ các bồn phản ứng áp lực khỏi hiện tượng tụt áp chéo.

• Hệ thống điều hòa không khí HVAC: Tích hợp trong mạng lưới sưởi trung tâm và các bộ trao đổi nhiệt dạng tấm của tòa nhà cao tầng.

• Hệ thống gia nhiệt công nghiệp tổng hợp: Các trạm phân phối nhiệt, cụm bẫy hơi, nơi dòng nước ngưng cần được đẩy một chiều về bể chứa tổng.

Những Sai Lầm Thường Gặp Khi Chọn Van Hơi 1 Chiều

Quá trình tư vấn và nghiệm thu vật tư thường ghi nhận năm sai sót phổ biến gây tổn thất lớn cho các nhà thầu:

• Chọn sai vật liệu thân van: Lắp van một chiều thân gang thông thường vào hệ hơi quá nhiệt áp suất cao vượt ngưỡng, dẫn đến nguy cơ nứt vỡ vỏ van dưới áp lực tĩnh.

• Lắp ngược chiều dòng chảy: Đây là sai lầm sơ đẳng nhưng cực kỳ tai hại. Lắp ngược hướng mũi tên đúc nổi trên thân van sẽ làm van khóa chặt dòng hơi sống ngay khi mở lò, gây tăng áp suất cục bộ nguy hiểm.

• Chọn sai cấp áp lực định mức (PN): Sử dụng van PN16 cho hệ thống vận hành thực tế ở mức 25 bar, làm sụt giảm tuổi thọ cấu kiện nhanh chóng.

• Không tính toán kỹ nhiệt độ dòng hơi: Khiến toàn bộ hệ thống gioăng cao su bít tòa van bị thiêu rụi, làm mất hoàn toàn khả năng ngăn dòng chảy ngược.

• Chọn sai kiểu kết nối cơ khí: Mua van mặt bích sai tiêu chuẩn lỗ bulông với đường ống hiện hữu, dẫn đến việc không thể thi công bắt chặt cơ khí hoặc gây hở bích khi chạy máy.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Nghiệm Thu

Hướng dẫn chọn van hơi 1 chiều phù hợp qua năm bước của kỹ sư

• Bước 1: Xác định môi chất lưu thông bên trong mạng ống dẫn là hơi khô, hơi bão hòa hay nước ngưng có lẫn tạp chất hóa chất để định hình phôi van.

• Bước 2: Kiểm tra chính xác áp suất làm việc cao nhất của hệ thống, bảo đảm định mức PN của van có hệ số an toàn cao hơn áp suất đỉnh tối thiểu 20%.

• Bước 3: Xác định nhiệt độ hoạt động thường xuyên tại vị trí lắp đặt để quyết định lựa chọn dòng đệm kín graphite hay đệm kim loại chịu nhiệt.

• Bước 4: Lựa chọn vật liệu phù hợp giữa các dòng gang dẻo, thép đúc áp lực hoặc inox 304, 316 dựa trên biểu đồ chịu tải cơ lý của dự án.

• Bước 5: Chọn kiểu kết nối đồng bộ cơ khí, ưu tiên dạng nối ren cho ống dải size nhỏ và kết nối mặt bích dày tiêu chuẩn cho hệ đường ống trục chính.

Bộ checklist mua hàng nghiêm ngặt cho phòng thu mua vật tư

Trước khi ký quyết định duyệt chi và tiến hành nhập kho thiết bị, quý khách hàng cần thực hiện rà soát đầy đủ các tiêu chí kỹ thuật sau:

• Xác định chính xác kích thước danh nghĩa DN của van trùng khớp hoàn toàn với đường kính ngoài của ống chờ.

• Kiểm tra thông số áp lực PN đúc nổi trực tiếp trên vỏ van đạt chuẩn an toàn thiết kế.

• Kiểm tra nhiệt độ làm việc tối đa ghi trên tem nhãn hoặc catalogue đáp ứng tốt dải nhiệt thực tế của lò hơi.

• Kiểm tra chất liệu phôi đúc thân van bảo đảm đúng mác thép hoặc inox chịu lực theo hồ sơ kỹ thuật.

• Chọn đúng loại cấu trúc thiết kế đĩa van là dạng lá lật cho lưu lượng lớn hay dạng lò xo cho hệ thống cần ngắt dòng nhanh.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri.

• Lựa chọn đơn vị phân phối có uy tín pháp nhân rõ ràng và cam kết chính sách bảo hành dài hạn.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi 1 Chiều

Thiết bị van hơi 1 chiều thực chất có tác dụng gì trong mạng nhiệt?

Sản phẩm giữ vai trò cốt lõi trong việc cho phép dòng hơi nóng di chuyển theo một hướng duy nhất, tự động khóa chặt khi có dòng lưu chất chảy ngược lại để bảo vệ an toàn cho toàn bộ hệ thống thượng nguồn.

Thiết bị van hơi 1 chiều có cần đấu nối nguồn điện để chạy không?

Không. Thiết bị này vận hành cơ học tự động hóa hoàn toàn bằng động năng và áp lực của chính dòng lưu chất trong ống, không tiêu tốn điện năng hay khí nén phụ trợ.

Khi nào kỹ sư nên chọn van một chiều dạng lá lật và khi nào nên chọn dạng lò xo?

Quý khách hàng nên chọn dòng van lá lật khi hệ thống yêu cầu dải kích cỡ lớn và cần tối ưu hóa lưu lượng, giảm tổn thất áp suất. Dòng van lò xo sẽ là ưu tiên hàng đầu cho các vị trí yêu cầu tốc độ đóng ngắt cực nhanh để chống va đập thủy lực mạnh.

Khả năng chịu nhiệt độ tối đa của dòng sản phẩm này đạt ngưỡng bao nhiêu?

Tùy thuộc vào chủng loại phôi vật liệu chế tạo, các dòng van một chiều tiêu chuẩn công nghiệp hiện nay có thể làm việc bền bỉ trong dải nhiệt độ dao động rất rộng, kéo dài từ 180 độ C cho đến 450 độ C.

Có bắt buộc phải thiết kế lắp đặt van hơi 1 chiều ngay sau lò hơi không?

Có. Trong hầu hết các thiết kế hạ tầng mạng nhiệt công nghiệp hiện đại, đây là thiết bị bắt buộc phải lắp đặt ngay tại cửa ra của lò hơi để đảm bảo an toàn áp lực tối cao, ngăn chặn mọi nguy cơ nổ vỡ đường ống do búa nước.

Có Nên Lắp Van Hơi 1 Chiều Trong Hệ Thống Hơi?

Tóm lại, van chống chảy ngược là thiết bị kỹ thuật đặc biệt quan trọng và bắt buộc phải có trong các hệ thống hơi nóng công nghiệp hiện đại nhờ khả năng ngăn dòng chảy ngược hoàn hảo, bảo vệ lò hơi tuyệt đối và nâng cao độ an toàn vận hành cho toàn bộ công trình. Việc thấu hiểu bản chất công nghệ và tuân thủ quy trình lựa chọn đúng thông số kỹ thuật sẽ giúp doanh nghiệp giảm thiểu tối đa chi phí bảo trì vặt, bảo vệ các cụm máy móc đắt tiền và kéo dài tuổi thọ cho toàn bộ hạ tầng cơ điện. Đây là khoản đầu tư thông minh đem lại giá trị an toàn bền vững cho nhà máy đối với van hơi 1 chiều.
