Van Nồi Hơi: Giải Pháp Kiểm Soát Áp Lực Và Tối Ưu Hiệu Suất Trạm Nhiệt Công Nghiệp

Trong kết cấu vận hành của trạm nguồn năng lượng tại các nhà máy, mạng lưới phân phối nhiệt luôn phải duy trì trạng thái tải động liên tục. Dòng lưu chất vận động bên trong đường ống mang năng lượng vô cùng lớn dưới dạng áp suất nén tĩnh và nhiệt độ cực cao. Để điều phối, khống chế và làm chủ nguồn năng lượng đậm đặc này một cách khoa học, việc trang bị hệ thống van nồi hơi chất lượng cao là giải pháp then chốt để doanh nghiệp bảo vệ hạ tầng sản xuất và tối ưu hóa chi phí vận hành.

Nếu chủ doanh nghiệp hoặc bộ phận cơ điện chủ quan sử dụng những cấu kiện kém chất lượng, hậu quả để lại sẽ vô cùng nghiêm trọng. Một sự cố nhỏ tại van có thể làm giảm hiệu suất hoặc gây nguy hiểm trực tiếp cho toàn bộ dây chuyền sản xuất, gây sụt áp, thất thoát hơi sống khốc liệt hoặc nghiêm trọng hơn là kích hoạt các sự cố phá hủy cơ học. Việc thấu hiểu bản chất và đầu tư đúng các dòng van chuyên dụng chính là yếu tố cốt lõi để loại bỏ rủi ro, giữ cho trạm nhiệt luôn vận hành ổn định bền vững.

Vì Sao Van Nồi Hơi Đóng Vai Trò Quan Trọng Trong Hệ Thống Hơi?

Bản chất của mạng truyền tải nhiệt công nghiệp là sự dịch chuyển tốc độ cao của dòng hơi nước bão hòa hoặc hơi quá nhiệt. Do nồi hơi hoạt động ở áp suất và nhiệt độ cao, tất cả thiết bị lắp đặt trên hành lang lưu thông này phải chịu tải trọng cơ lý liên tục, không cho phép xảy ra bất kỳ sai số vi mô nào trong quá trình chạy máy.

Khi một chốt chặn kỹ thuật bị hở xì hệ đệm bít hoặc kẹt trục, toàn bộ phân xưởng sẽ đối mặt với nguy cơ dừng ca khẩn cấp để cô lập sửa chữa vặt. Điều này gây lãng phí hàng tấn chất đốt và làm đình trệ tiến độ sấy sưởi hạ nguồn. Do đó, vai trò của van trong việc kiểm soát dòng hơi, áp suất và an toàn vận hành là không thể thay thế, giúp ổn định lưu lượng, triệt tiêu xung lực búa nước và bảo vệ an toàn tuyệt đối cho con người và thiết bị.

Van Nồi Hơi Là Gì?

Định nghĩa từ chuyên gia kỹ thuật mạng nhiệt

Để định hình bản chất thiết bị một cách trực quan dưới góc nhìn chuyên ngành, van nồi hơi là gì? Đây là một nhóm tập hợp các thiết bị cơ khí chuyên dụng chịu nhiệt và áp lực cao, được lắp đặt trực tiếp tại các vị trí xung yếu trên hệ thống nồi hơi và đường ống dẫn. Nhiệm vụ cốt lõi của nhóm cấu kiện này là thực hiện chức năng đóng mở, điều tiết, bảo vệ hoặc kiểm soát dòng hơi nước, nước cấp và áp suất trong quá trình vận hành của trạm nhiệt.

Đặc tính chế tạo đặc thù của cấu kiện áp lực

Khác với các dòng cấu kiện dùng cho ngành nước thông thường, thiết bị ngành hơi đòi hỏi phôi vật liệu đúc thân van phải có độ dày đồng đều, chịu được sự co ngót nhiệt liên tục và bề mặt lòng van phải phẳng mịn để giảm thiểu tối đa lực cản. Hệ thống gioăng bít cổ trục cũng phải ứng dụng các hợp chất chịu nhiệt cao cấp như graphite dẻo để ngăn chặn hoàn toàn nguy cơ rò rỉ môi chất ra môi trường bên ngoài.

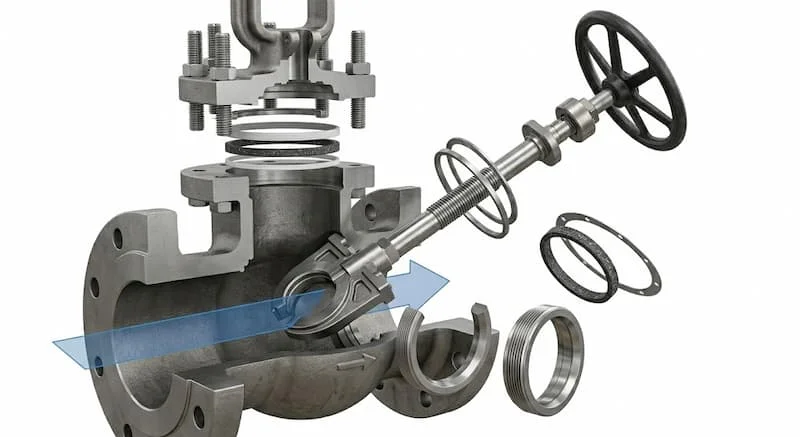

Nguyên Lý Hoạt Động Của Van Nồi Hơi

Cơ chế vận hành tổng thể của nhóm thiết bị này dựa trên việc chuyển đổi lực cơ học từ tay quay vô lăng hoặc lực đẩy tự động từ các bộ truyền động thành chuyển động hướng trục của đĩa van nhằm biến đổi diện tích lòng ống dẫn. Quá trình này thực hiện các chức năng chính bao gồm:

• Đóng mở dòng hơi dứt khoát: Cho phép hoặc cô lập hoàn toàn dòng hơi nước nóng giữa nồi hơi tổng và các nhánh tiêu thụ phân xưởng khi cần bảo trì.

• Điều chỉnh lưu lượng mịn màng: Tinh chỉnh chính xác diện tích hành lang lưu thông để kiểm soát khối lượng hơi đi vào các thiết bị sấy theo đúng yêu cầu công nghệ.

• Kiểm soát áp suất tự động: Hạ mức áp suất nén tĩnh từ đường trục chính xuống dải áp suất động an toàn trước khi đưa vào các thiết bị tiêu thụ hạ nguồn.

• Ngăn dòng chảy ngược nguy hiểm: Bảo vệ an toàn cho bồn chứa bằng cách chỉ cho phép dòng lưu chất dịch chuyển theo một hướng duy nhất, triệt tiêu hiện tượng dội ngược áp suất thủy lực.

• Bảo vệ hệ thống khỏi quá áp cực hạn: Tự động bật mở để giải phóng lưu lượng hơi thừa ra môi trường khí quyển khi áp suất nội tại vượt quá ngưỡng thiết kế an toàn.

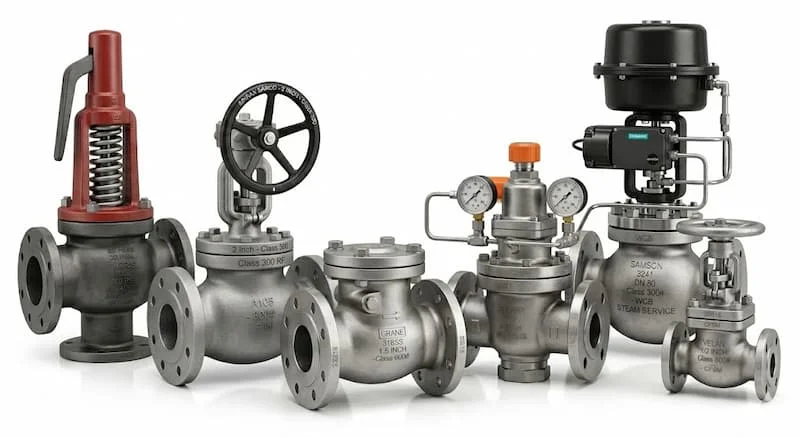

Các Loại Van Nồi Hơi Phổ Biến Hiện Nay

Để thiết lập một chu trình quản trị nhiệt toàn diện, sơ đồ công nghệ trạm nguồn luôn đòi hỏi sự phối hợp của các loại van nồi hơi chuyên dụng sau:

Van an toàn nồi hơi

Đây là cấu kiện tối quan trọng, đóng vai trò là lá chắn phòng thủ cuối cùng của mạng nhiệt. Van an toàn nồi hơi vận hành tự động dựa trên lực đối trọng lò xo. Khi áp suất trong nồi hơi tăng cao vượt mức cài đặt, lực đẩy dòng hơi thắng lực ép lò xo để nhấc đĩa van lên, thực hiện việc xả áp khi áp suất vượt ngưỡng, ngăn chặn hoàn toàn nguy cơ nổ vỡ thiết bị.

Van cầu hơi

Dòng cấu kiện có kết cấu lòng van hình chữ S đặc trưng, chuyên trách cho các vị trí yêu cầu khống chế lưu lượng. Nhờ hành trình tịnh tiến của đĩa van hình nón, van cầu hơi cho phép người vận hành điều tiết lưu lượng hơi một cách mịn màng ở các góc mở hẹp mà không sợ hiện tượng xói mòn vẹt đĩa van do dòng hơi cao tốc càn quét.

Van giảm áp hơi

Mắt xích công nghệ chịu trách nhiệm điều hòa áp lực trên mạng lưới phân phối. Van giảm áp hơi tiếp nhận dòng hơi sống có áp suất cao và biến đổi thành dòng hơi công nghệ có áp suất thấp hơn, duy trì áp suất đầu ra ổn định bất kể sự trồi sụt áp lực từ phía nồi hơi trung tâm, giúp bảo vệ các thiết bị sấy hạ nguồn không bị quá tải nhiệt.

Van một chiều hơi

Thiết bị cơ khí vận hành tự động bằng động năng của dòng lưu chất, làm nhiệm vụ chống dòng chảy ngược về phía nồi hơi khi xảy ra sự cố tụt áp ở thượng nguồn. Sự hiện diện của van một chiều hơi giúp bảo vệ các cụm bơm cấp nước và ngăn ngừa hiện tượng búa nước nguy hiểm trong lòng ống dẫn nhiệt.

Van xả đáy nồi hơi

Cấu kiện chuyên dụng được lắp đặt tại vị trí thấp nhất của balông hơi hoặc các đường ống góp. Thiết kế lòng van thẳng và phẳng giúp van xả đáy nồi hơi có khả năng tống xuất toàn bộ lượng bùn gỉ sét, cặn khoáng và tạp chất lắng đọng ra ngoài một cách định kỳ, loại bỏ cặn bẩn trong nồi hơi để giữ độ sạch cho môi chất truyền nhiệt.

Van điều khiển tự động

Bước tiến công nghệ số hóa giúp tự động hóa hoàn toàn phòng van trung tâm. Van điều khiển tự động nhận tín hiệu dòng điện từ tủ điều khiển PLC để tự động đóng mở hoặc tinh chỉnh góc mở bằng điện hoặc khí nén, giúp kiểm soát nhiệt độ quy trình sản xuất một cách chính xác theo thời gian thực.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Nồi Hơi

Quá trình thẩm định hồ sơ kỹ thuật đòi hỏi bộ phận cơ điện phải kiểm tra định lượng các thông số cốt lõi sau:

• Áp suất làm việc định mức: Biểu thị năng lực chịu tải tĩnh của vỏ thân van, phổ biến theo các phân cấp chuẩn công nghiệp bao gồm PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn của hệ đệm: Khả năng bảo toàn đặc tính cơ lý của phôi kim loại và hệ đệm bít tương ứng với các mốc nhiệt độ công nghệ gồm 180 độ C, 220 độ C, 350 độ C và ngưỡng cực hạn dành cho hơi quá nhiệt đạt tới 425 độ C.

• Kích thước danh nghĩa đường ống (DN): Biên độ dải size đa dạng để đáp ứng các lưu lượng thiết kế, trải dài từ dải ống nhánh phụ trợ DN15 cho đến các trục dẫn phân phối tổng DN300.

• Kiểu kết nối cơ học với ống chờ: Định hình phương thức lắp đặt trên công trường bao gồm kết nối nối ren tiện lợi dải size nhỏ, kết nối mặt bích dày dặn chịu rung động cao hoặc mối nối hàn kín tuyệt đối cho hệ áp lực cao.

So Sánh Các Vật Liệu Chế Tạo Van Nồi Hơi

Việc đặt ba dòng vật liệu chế tạo cốt lõi lên bàn cân đối chiếu giúp các chủ đầu tư tối ưu hóa bài toán kinh tế và kỹ thuật cho phân xưởng:

• Van gang: Sử dụng phổ biến các mác gang cầu dẻo bền bỉ, có chi phí thấp, dễ đúc các dải size lớn công nghiệp, phù hệ thống áp suất trung bình nhưng nhược điểm là khả năng chống ăn mòn hóa học kém và giòn cơ lý dưới va đập mạnh.

• Van thép đúc: Phân khúc chịu lực đỉnh cao, chuyên trách cho các hệ thống hơi quá nhiệt áp lực lớn, chịu nhiệt và áp suất cao xuất sắc, không bị rạn nứt vỏ khi xảy ra hiện tượng búa nước nhưng giá thành cao hơn van gang.

• Van inox: Chế tạo từ các mác thép không gỉ cao cấp như inox 304 hoặc inox 316, sở hữu năng lực chống ăn mòn tốt tuyệt đối trước mọi hóa chất, chịu nhiệt độ cao và tuổi thọ cao bền bỉ nhưng chi phí đầu tư ban đầu rất đắt đỏ.

Bảng đối chiếu định lượng các chỉ số cơ lý và kinh tế:

Tại Tại Sao Cần Chọn Đúng Van Cho Nồi Hơi?

Việc đầu tư nghiêm túc và chính xác cho hệ thống cấu kiện chốt chặn mang lại bốn lợi ích cốt lõi cho hạ tầng phân xưởng:

• Tăng hiệu suất truyền nhiệt tổng thể: Van chất lượng cao giúp duy trì áp suất và lưu lượng hơi ổn định tại các điểm tiêu thụ, bảo đảm chu trình sấy sưởi hạ nguồn diễn ra đúng biểu đồ công nghệ.

• Giảm thất thoát hơi sống khốc liệt: Hệ đệm bít kín tuyệt đối triệt tiêu hoàn toàn hiện tượng rò rỉ vi mô tại cổ trục van, ngăn chặn tình trạng lãng phí năng lượng nhiệt và sụt giảm hiệu suất nồi hơi.

• Đảm bảo an toàn hệ thống tuyệt đối: Các dòng van bảo vệ phản ứng chính xác trước các sự có biến động áp lực, ngăn ngừa nguy cơ nổ vỡ thiết bị và bảo vệ tính mạng công nhân đi ca.

• Hạn chế hư hỏng thiết bị phụ trợ: Cấu kiện có phôi vật liệu chuẩn giúp kéo dài chu kỳ hoạt động ổn định, hạn chế tình trạng phải dừng toàn bộ nhà máy để sửa chữa vặt các điểm hở xì.

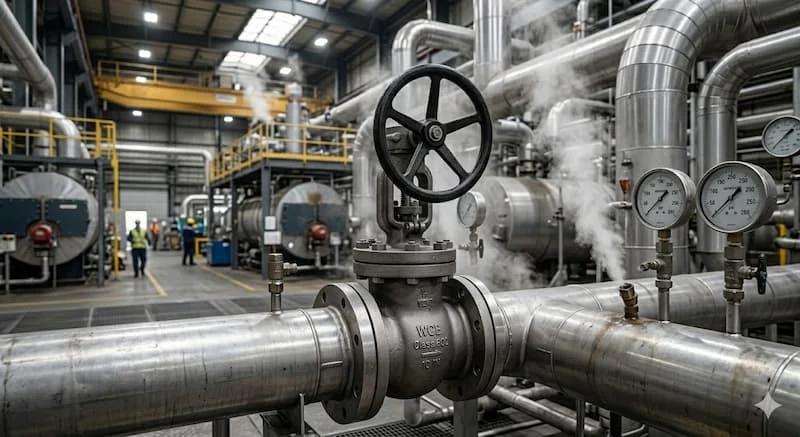

Ứng Dụng Thực Tế Của Van Nồi Hơi

Hệ thống cấu kiện áp lực chuyên dụng này là mắt xích kiểm soát trung tâm hiện diện tại hầu hết các quy trình sản xuất quan trọng:

• Nhà máy chế biến thực phẩm: Điều phối dòng hơi bão hòa sạch vào các nồi nấu gián tiếp, hệ thống tủ sấy tiệt trùng nông sản và dây chuyền đóng hộp.

• Ngành dệt nhuộm và hoàn tất sợi: Khống chế dòng nhiệt lượng đi vào các bể nhuộm áp lực để đảm bảo nhiệt độ dung môi luôn đồng đều theo đúng quy trình công nghệ.

• Sản xuất giấy và bao bì tấm: Kiểm soát đường hơi sấy phân phối vào các lô lô ép phôi giấy với tần suất chạy ca liên tục.

• Ngành công nghiệp hóa chất: Gia nhiệt cho các bồn phản ứng dung môi và lưu thông dòng môi chất nhiệt độ cao một cách an toàn.

• Ngành sản xuất cao su và lốp xe: Cấp năng lượng nhiệt áp lực cao vào các khuôn lưu hóa cao su để định hình cấu trúc sản phẩm.

• Nhà máy chế biến gỗ quy mô lớn: Phục vụ chu trình sấy phun ẩm luộc gỗ khối, ngăn ngừa tình trạng nứt rạn phôi gỗ nguyên liệu.

• Hệ thống HVAC tòa nhà trung tâm: Kiểm soát đường hơi đầu vào của các bộ trao đổi nhiệt chùm ống để sưởi ấm không khí và cấp nước nóng sinh hoạt.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Nồi Hơi

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây lãng phí lớn cho ngân sách của chủ đầu tư:

• Chọn sai áp suất làm việc định mức: Lắp đặt van phân cấp PN16 vào đường ống có áp suất động thường xuyên chạm ngưỡng 18 bar, làm cong vênh đĩa van.

• Không tính đến nhiệt độ hơi thực tế của hệ thống: Chọn van dải chịu nhiệt thấp khiến lớp gioăng bít bị thiêu rụi hoàn toàn chỉ sau vài ngày chạy máy, gây rò rỉ khốc liệt.

• Chọn sai vật liệu phôi đúc thân van: Sử dụng van gang xám chất lượng thấp cho vị trí hơi quá nhiệt dải cao, làm nứt rạn vỏ van do sốc nhiệt cơ khí.

• Lắp đặt sai chiều hướng trục của dòng chảy: Không chú ý đến mũi tên chỉ hướng đúc nổi trên thân van cầu hoặc van một chiều, gây nghẽn dòng hoàn toàn hoặc phá hủy đĩa van khi mở vô lăng.

• Bỏ qua bảo trì định kỳ hệ thống: Bỏ qua việc tra mỡ trục van và rà soát độ khít đệm bít khiến thiết bị nhanh chóng bị bó cứng ty van và rỉ sét lòng van do cặn khoáng bám dính.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Cách lựa chọn van nồi hơi phù hợp qua năm bước từ kỹ sư mạng nhiệt

• Bước 1: Xác định vị trí lắp đặt cụ thể trên sơ đồ mạng nhiệt là đường cấp hơi chính, đường xả đáy hay đường nhánh cấp nhiệt vào thiết bị sấy để chọn đúng chủng loại van.

• Bước 2: Kiểm tra áp suất hệ thống định mức và áp suất đỉnh của nồi hơi trung tâm để chỉ định phân cấp áp lực PN của thân van bảo đảm hệ số an toàn cơ lý.

• Bước 3: Xác định nhiệt độ hơi làm việc thực tế tại điểm thi công để khoanh vùng mác vật liệu phôi đúc và chất liệu gioăng đệm tòa van phù hợp.

• Bước 4: Lựa chọn vật liệu phù hợp thân van dựa trên tính chất môi chất bao gồm phôi gang cầu cho hệ thông dụng, thép đúc cho áp lực cao và inox cho môi trường ăn mòn.

• Bước 5: Chọn thương hiệu uy tín có lịch sử lâu năm trong ngành van nhiệt để bảo đảm tính chính xác của các thông số kỹ thuật đúc nổi trên thân cấu kiện.

Bộ checklist mua van nồi hơi chặt chẽ cho phòng vật tư

Trước khi ký phê duyệt đơn hàng nhập kho thiết bị, bộ phận thu mua cần rà soát đối chiếu đầy đủ các tiêu chí định lượng sau:

• Đúng loại van theo đúng yêu cầu công nghệ trên bản vẽ kỹ thuật.

• Đúng kích thước danh nghĩa DN tương thích hoàn toàn với đường kính của ống dẫn chờ sẵn.

• Đúng áp suất phân cấp đáp ứng tốt áp lực hoạt động tối đa của mạng nhiệt.

• Đúng nhiệt độ hoạt động đỉnh bảo đảm an toàn trước nền nhiệt hơi sống.

• Có chứng nhận CO CQ chính ngạch đi kèm mã seri sản phẩm rõ ràng để chứng minh xuất xứ và chất lượng.

• Bảo hành rõ ràng từ nhà cung cấp để bảo hộ quyền lợi lâu dài.

• Nhà cung cấp uy tín có pháp nhân rõ ràng và đội ngũ kỹ sư hỗ trợ kỹ thuật xử lý sự cố tại công trường.

FAQ - Câu Hỏi Thường Gặp Về Van Nồi Hơi

Hệ thống van nồi hơi là gì và công năng cốt lõi?

Đây là nhóm tập hợp các thiết bị cơ khí chuyên dụng chịu áp lực cao, được lắp đặt trên hệ thống đường ống dẫn nhiệt với công năng cốt lõi là kiểm soát, điều phối lưu lượng, tinh chỉnh áp suất và bảo vệ an toàn cho toàn bộ chu trình vận hành mạng hơi công nghiệp.

Một mạng lưới nồi hơi tiêu chuẩn bắt buộc phải trang bị những loại van nào?

Thông thường, để đảm bảo một chu trình vận hành an toàn và khép kín, mạng lưới đường ống cần có sự hiện diện đồng bộ của các dòng cấu kiện gồm van an toàn, van cầu hơi, van giảm áp, van một chiều và van xả đáy.

Các dòng cấu kiện chuyên dụng này có năng lực chịu được nền nhiệt tối đa bao nhiêu?

Tùy thuộc vào mác phôi kim loại chế tạo thân van và chất liệu đệm bít trục, dải nhiệt độ vận hành an toàn của thiết bị dao động rất rộng, có thể chịu tải bền bỉ từ mốc 180 độ C cho đến các ngưỡng cực hạn dành cho hơi quá nhiệt vượt trên 400 độ C.

Khi nào nên ưu tiên chọn van gang hay van thép đúc?

Van gang dẻo là giải pháp tối ưu chi phí cho các mạng hơi bão hòa thông dụng không có tính chất ăn mòn hóa học với dải áp trung bình dưới 25 bar. Van thép đúc phù hợp hệ thống áp suất và nhiệt độ cao hơn van gang, chuyên trách cho các vị trí hơi quá nhiệt công nghiệp dải cao.

Định kỳ bao lâu thì phân xưởng nên tiến hành kiểm tra bảo dưỡng hệ thống van?

Để đảm bảo các thiết bị an toàn luôn phản ứng chính xác trước sự cố quá áp và không bị bó cứng ty van do cặn khoáng bám dính, bộ phận cơ điện nên duy trì công tác kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào cường độ chạy ca thực tế của nhà máy.

Lựa Lựa Chọn Đúng Van Nồi Hơi Giúp Tăng Hiệu Quả Và Độ An Toàn

Tóm lại, van nồi hơi là thiết bị quan trọng ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống hơi. Việc lựa chọn đúng chủng loại, vật liệu và thông số kỹ thuật sẽ giúp doanh nghiệp tối ưu chi phí vận hành lâu dài, giảm thiểu tối đa các rủi ro hư hỏng thiết bị và giữ cho chu trình sản xuất luôn thông suốt. Đầu tư vào những cấu kiện chịu áp lực đạt chuẩn chính là điểm tựa vững chắc để xây dựng một môi trường sản xuất an toàn, bền vững và đạt hiệu suất kinh tế cao nhất qua nhiều năm chạy máy liên tục van nồi hơi.
