Van Xả Hơi: Giải Pháp Loại Bỏ Khí Tích Tụ Và Bảo Vệ Đường Ống Công Nghiệp

Trong quá trình vận hành các hệ thống chất lỏng công nghiệp, sự xuất hiện của các túi khí ẩn bên trong đường ống luôn là tác nhân thầm lặng gây sụt giảm hiệu suất và đe dọa độ bền của toàn bộ hạ tầng. Dòng lưu chất dịch chuyển liên tục dễ kéo theo không khí, tạo ra những khoảng ngắt quãng dòng chảy nguy hiểm. Để giải quyết triệt để vấn đề này, việc trang bị van thoát khí là giải pháp kỹ thuật bắt buộc giúp hệ thống vận hành ổn định và an toàn.

Nếu doanh nghiệp chủ quan bỏ qua thiết bị phụ trợ xung yếu này, những hệ lụy để lại cho hệ thống đường ống sẽ vô cùng nghiêm trọng. Hiện tượng nghẽn khí không chỉ làm giảm lưu lượng chất lỏng mà còn kích hoạt các xung lực búa nước mạnh, có thể gây nứt vỡ đường ống và làm dừng toàn bộ dây chuyền sản xuất. Việc thấu hiểu bản chất và lựa chọn đúng chủng loại van xả khí chuyên dụng chính là chìa khóa để bảo vệ dòng chảy công nghiệp luôn thông suốt.

Van Xả Hơi Là Gì?

Khái niệm van xả hơi

Để định nghĩa một cách chính xác dưới góc nhìn cơ khí, van xả hơi là gì? Đây là một thiết bị phụ trợ đường ống chuyên dụng, được lắp đặt tại các vị trí xung yếu trên hệ thống truyền dẫn chất lỏng nhằm thực hiện vai trò loại bỏ không khí tích tụ ra ngoài môi trường. Thiết bị này hoạt động hoàn toàn tự động, đảm bảo hành lang lưu thông của chất lỏng luôn đặc kín, không bị chia cắt bởi các bong bóng khí.

Tại sao khí xuất hiện trong đường ống?

Trong thực tế vận hành, không khí có thể lọt vào bên trong lòng ống qua nhiều con đường khác nhau. Đầu tiên là lượng khí hòa tan tự nhiên trong nước, khi áp suất thay đổi hoặc nhiệt độ tăng lên, chúng sẽ tách lớp và tích tụ lại. Thứ hai, không khí lọt vào khi bơm hoạt động thông qua các khớp nối hở hoặc trục hở ở đầu hút. Cuối cùng, một lượng lớn không khí luôn tồn tại sẵn bên trong đường ống sau mỗi quá trình bảo trì hoặc lắp đặt mới hệ thống.

Tác hại của khí trong hệ thống

Sự tích tụ khí nếu không được xử lý kịp thời sẽ gây ra những thiệt hại định lượng cho doanh nghiệp. Các túi khí lớn nằm tại điểm cao sẽ làm thu hẹp tiết diện lòng ống, gây giảm lưu lượng dòng chảy và tăng tổn thất áp suất trên toàn tuyến. Khi dòng nước chảy qua các túi khí này với vận tốc cao sẽ gây rung động mạnh, tạo ra tiếng ồn khó chịu và phá hủy các mối nối cơ khí. Điều này buộc máy bơm phải tăng công suất hoạt động, làm tăng chi phí vận hành và giảm tuổi thọ thiết bị.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van thoát khí

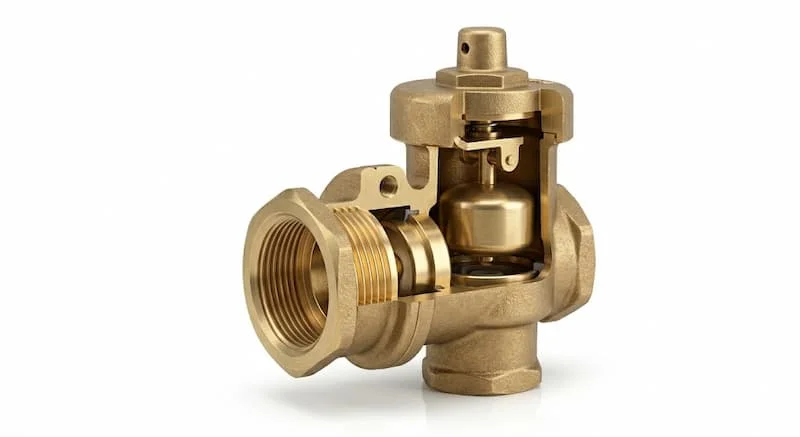

Các bộ phận chính của thiết bị

Cấu tạo van thoát khí được thiết kế tối giản nhưng đạt độ chính xác cơ khí cao để đảm bảo độ bền hoạt động liên tục. Các bộ phận chính cấu thành thiết bị bao gồm:

• Thân van: Phân vỏ bọc bên ngoài được đúc bằng đồng, gang hoặc inox, chịu trách nhiệm bảo vệ các chi tiết bên trong và chịu áp lực hệ thống.

• Phao nổi: Cấu kiện hình cầu hoặc hình trụ có tỷ trọng nhẹ hơn nước, thường làm bằng inox hoặc nhựa cao cấp, di chuyển lên xuống theo mực nước.

• Cơ cấu đóng mở: Hệ thống đòn bẩy kết nối giữa phao nổi và nút kim van để truyền động cơ học.

• Cửa thoát khí: Lỗ xả nhỏ nằm ở đỉnh van, nơi không khí thoát ra ngoài khí quyển.

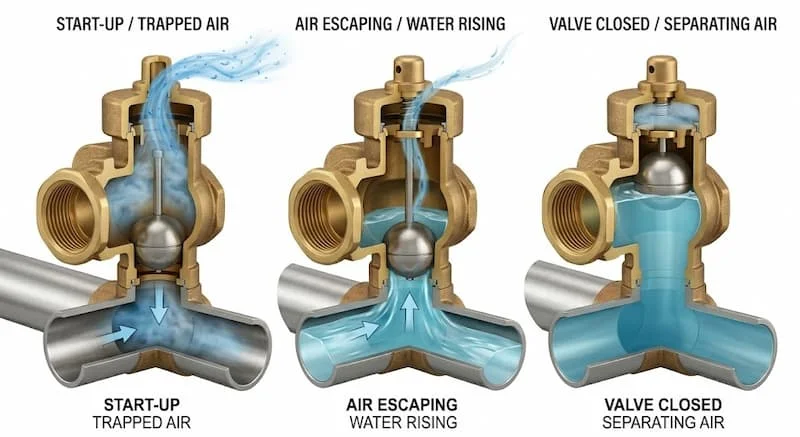

Nguyên lý van thoát khí vận hành tự động

Nguyên lý van thoát khí dựa trên sự chênh lệch tỷ trọng giữa nước và không khí một cách tự nhiên. Khi hệ thống đầy nước, phao nổi sẽ được đẩy lên cao, ép chặt nút kim van vào cửa thoát khí để giữ cho chất lỏng không bị rò rỉ ra ngoài.

Khi có khí tích tụ dịch chuyển đến vị trí lắp van, lượng khí này sẽ chiếm chỗ của nước ở đỉnh van, khiến mực nước bên trong lòng van sụt xuống. Lúc này, phao hạ xuống do trọng lực, kéo theo cơ cấu đòn bẩy mở cửa van ra để khí thoát ra ngoài. Ngay sau khi khí được giải phóng hết, nước đầy trở lại trong khoang van, đẩy phao nổi lên và van tự động đóng kín để tiếp tục chu trình bảo vệ tiếp theo mà không cần bất kỳ sự can thiệp thủ công nào từ con người.

Phân Loại van thoát khí Phổ Biến Hiện Nay

Để đáp ứng các quy mô lưu lượng và đặc thù kiến trúc đường ống khác nhau, các nhà sản xuất đã đưa ra nhiều phương án phân loại van thoát khí chuyên dụng:

van thoát khí đơn

Đây là dòng thiết bị có cấu tạo đơn giản nhất với một khoang chứa và một phao nổi duy nhất. Sản phẩm có ưu điểm là chi phí thấp, kích thước nhỏ gọn, rất phù hợp cho các hệ thống nhỏ như mạng lưới cấp nước gia đình hoặc các trục ống nhánh công nghiệp có lưu lượng khí phát sinh thấp.

van thoát khí kép

Cấu kiện cao cấp này sở hữu hai khoang chứa khí độc lập hoặc tích hợp hai lỗ xả trên cùng một thân van. Thiết bị có năng lực xả khí lớn với lưu lượng cực cao khi hệ thống bắt đầu nạp nước, đồng thời vẫn duy trì chức năng xả khí nhỏ liên tục trong suốt quá trình vận hành, đem lại hiệu quả cao cho các trục ống chính.

van thoát khí động học

Dòng van ứng dụng cơ chế đĩa thông minh thay vì phao nổi truyền thống. Khi dòng khí cao tốc tràn qua, đĩa van sẽ giữ ở trạng thái mở hoàn toàn để tống xuất khí ra ngoài, tốc độ phản ứng nhanh giúp bảo vệ hệ thống cấp nước trục dài khỏi nguy cơ sụt áp hoặc quá áp đột ngột.

van thoát khí tự động

Đây là tên gọi chung cho các dòng van vận hành bằng cơ chế phao tự động không cần thao tác thủ công, được ứng dụng rộng rãi và phổ biến trong công nghiệp nhờ tính độc lập và độ tin cậy vận hành rất cao.

Bảng so sánh định lượng các dòng van thoát khí hiện nay:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn van thoát khí

Quá trình khảo sát thiết kế đòi hỏi kỹ sư cơ điện phải kiểm tra định lượng các thông số cốt lõi sau để đảm bảo tính tương thích:

Kích thước kết nối danh nghĩa

Biên độ đường kính cổng kết nối của van phải tương thích với lưu lượng khí cần giải phóng, trải dài từ các kích thước nhỏ như DN15, DN20, DN25 dành cho hệ thống nhỏ đến các kích thước lớn như DN50, DN100 dành cho các trục đường ống tổng trạm bơm.

Áp suất làm việc định mức

Thông số thể hiện năng lực chịu tải tĩnh của vỏ van mà không bị rạn nứt. Các phân cấp áp lực phổ biến theo tiêu chuẩn bao gồm PN10, PN16 và PN25, tùy thuộc vào áp lực đẩy của máy bơm trung tâm.

Nhiệt độ làm việc và môi chất ứng dụng

• Hệ nước lạnh: Sử dụng van có gioăng cao bọc đệm thông thường, dải nhiệt dưới 60 độ C.

• Hệ nước nóng: Đòi hỏi hệ gioăng chịu nhiệt chuyên dụng, dải nhiệt lên đến 115 độ C.

• Hệ hơi nóng: Sử dụng phôi cấu kiện chịu được sự co ngót và nền nhiệt cao của hơi bão hòa.

Vật liệu chế tạo phôi van

• van thoát khí đồng: Sở hữu ưu điểm giá tốt, chống ăn mòn trong môi trường nước sạch, thích hợp dải size nhỏ kết nối ren.

• van thoát khí gang: Dòng sản phẩm chủ lực chịu áp lực cao, phôi dày dặn, thích hợp làm kết nối mặt bích cho đường ống công nghiệp lớn.

• van thoát khí inox: Dòng cấu kiện cao cấp nhất, bền bỉ vượt trội, chống hóa chất và axit xâm thực, chịu nhiệt độ cao cực tốt.

So Sánh van thoát khí Với Các Thiết Bị Liên Quan

Việc đặt van xả khí lên bàn cân đối chiếu với các cấu kiện chuyên dụng khác giúp người vận hành tránh được các nhầm lẫn kỹ thuật:

van thoát khí và van an toàn

Hai thiết bị này khác nhau hoàn toàn về mục đích sử dụng và điều kiện vận hành. Van an toàn chỉ kích hoạt khi áp suất hệ thống vượt ngưỡng nguy hiểm nhằm xả bớt lưu chất để bảo vệ cơ học vỏ bồn. Trong khi đó, van thoát khí hoạt động liên tục ở áp suất làm việc bình thường với mục tiêu duy nhất là tống xuất các túi khí ra ngoài để làm sạch dòng chảy.

van thoát khí và van giảm áp

Cấu kiện giảm áp có chức năng điều hòa và hạ thấp áp suất của dòng lưu chất từ mức cao xuống mức thấp ổn định tại đầu ra và được lắp dọc trục ống. Ngược lại, van thoát khí không can thiệp vào chỉ số áp suất của chất lỏng mà chỉ loại bỏ pha khí và thường được lắp đặt tại các góc rẽ, điểm cao của tuyến ống.

van thoát khí và bẫy hơi

Điểm khác biệt cốt lõi nằm ở môi chất xử lý và hệ thống ứng dụng. Bẫy hơi là thiết bị chuyên dụng cho mạng nhiệt, có nhiệm vụ giữ lại hơi nóng và xả nước ngưng tụ ra ngoài. Ngược lại, van thoát khí được dùng chủ yếu cho hệ thống truyền dẫn chất lỏng với nhiệm vụ giữ lại chất lỏng và xả lượng khí tích tụ ra ngoài.

Ứng Dụng Của van thoát khí Trong Thực Tế

Năng lực loại bỏ khí của dòng cấu kiện này là nền tảng vận hành không thể thiếu trong nhiều hạ tầng kỹ thuật:

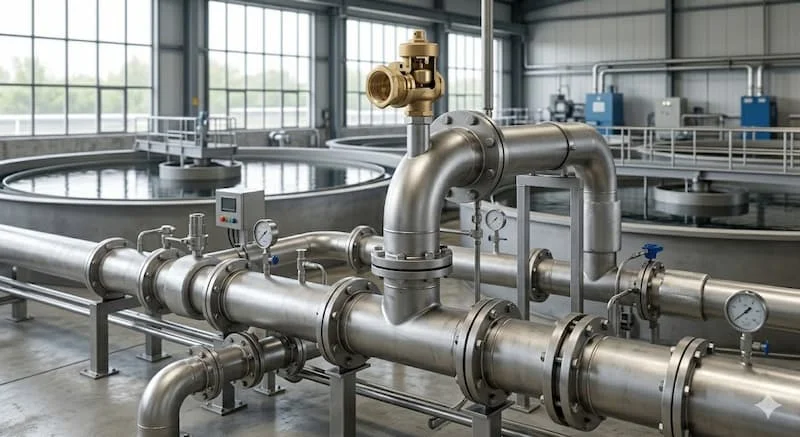

Hệ thống cấp nước đô thị và dân dụng

Tại các nhà máy nước và trạm bơm tăng áp, van được bố trí dọc theo đường ống truyền tải trục dài nhằm ngăn chặn hiện tượng túi khí làm nghẽn dòng, đảm bảo lưu lượng nước cấp đến các khu dân cư luôn ổn định.

Hệ thống HVAC công nghiệp

Trong các chu trình điều hòa trung tâm và hệ thống Chiller làm mát, việc loại bỏ bọt khí giúp tối ưu hóa diện tích tiếp xúc của nước với vách trao đổi nhiệt, ngăn ngừa hiện tượng rỗ bề mặt cánh bơm và giữ hiệu suất làm lạnh ở mức cao nhất.

Hệ thống phòng cháy chữa cháy (PCCC)

Đường ống chữa cháy luôn đòi hỏi phải đầy nước và sẵn sàng xả áp cao tốc khi có sự cố. Van xả khí giúp loại bỏ các khoảng trống không khí bên trong mạng ống, đảm bảo nước phun ra tức thì khi đầu phun sprinkler được kích hoạt.

Các nhà máy công nghiệp sản xuất

Thiết bị hiện diện tại các dây chuyền chế biến thực phẩm, dược phẩm và hóa chất để kiểm soát độ đồng nhất của dung môi trong đường ống dẫn, ngăn ngừa hiện tượng oxy hóa dòng lưu chất do tiếp xúc với không khí tồn đọng.

Hệ thống xử lý nước thải

Được lắp đặt trên các đường ống áp lực và trạm bơm nâng nước thải để giải phóng các khí độc hại tích tụ như metan hay hydro sunfua phát sinh trong quá trình phân hủy hữu cơ, bảo vệ đường ống không bị ăn mòn hóa học.

Khi Nào Cần Lắp Đặt van thoát khí?

Các dấu hiệu nhận biết hệ thống đang tích tụ khí

Doanh nghiệp cần tiến hành rà soát kỹ thuật và bổ sung thiết bị xả khí ngay khi mạng lưới đường ống xuất hiện các dấu hiệu cảnh báo định lượng sau:

• Đường ống rung mạnh và phát ra tiếng ồn bất thường giống như có vật thể va đập bên trong lòng ống khi mở van chặn.

• Lưu lượng dòng chảy đầu ra bị sụt giảm nghiêm trọng dù áp suất tại trạm bơm vẫn duy trì ở mức cao.

• Máy bơm chạy liên tục với dòng điện định mức lớn nhưng nước lên vòi xả rất yếu hoặc có hiện tượng giật cục.

• Kim đồng hồ áp suất hiển thị chỉ số không ổn định, dao động liên tục ngoài biên độ cho phép.

Vị trí lắp đặt tối ưu trên tuyến ống

Để thiết bị phát huy tối đa năng lực xả khí, sơ đồ công nghệ luôn chỉ định các vị trí lắp đặt vàng sau:

• Tại điểm cao nhất của toàn bộ tuyến đường ống truyền dẫn, nơi không khí tích tụ theo nguyên lý trọng lực.

• Ngay sau máy bơm tổng để giải phóng lượng khí bị cuốn vào trong quá trình hút xả chất lỏng.

• Tại đầu các tuyến cấp nước trục chính trước khi rẽ nhánh vào các phân xưởng tiêu thụ.

• Tại các khu vực đổi hướng đường ống từ nằm ngang chuyển sang đi thẳng đứng hoặc các đoạn uốn cong hình chữ U.

Những Sai Lầm Thường Gặp Khi Sử Dụng van thoát khí

Quá trình khảo sát thực tế thường ghi nhận bốn sai sót phổ biến của đơn vị thi công gây thiệt hại cho tuổi thọ hệ thống:

Chọn sai kích thước kết nối của van

Việc lựa chọn van có size quá nhỏ so với lưu lượng khí thực tế sẽ dẫn đến hậu quả xả khí không hiệu quả, khí tích tụ nhanh hơn tốc độ xả khiến đường ống vẫn bị nghẽn dòng như thường.

Chọn sai áp suất làm việc định mức

Lắp đặt van có phân cấp áp lực thấp vào hệ thống đường ống áp cao sẽ dẫn đến hiện tượng rò rỉ nước liên tục tại cửa xả hoặc nghiêm trọng hơn là gây nổ vỡ, hỏng van ngay khi máy bơm khởi động.

Lắp sai vị trí công nghệ thiết kế

Đặt van ở các điểm thấp hoặc các đoạn ống nằm ngang bằng phẳng sẽ khiến thiết bị không phát huy tác dụng, vì không khí luôn dịch chuyển và tập trung tại các điểm cao trên tuyến ống.

Không thực hiện công tác bảo trì định kỳ

Bỏ qua khâu vệ sinh van sau thời gian dài chạy máy sẽ khiến bụi bẩn, cặn khoáng bám dính vào lòng van, gây ra hiện tượng kẹt phao nổi hoặc tắc cửa xả, làm tê liệt hoàn toàn chức năng tự động của thiết bị.

Hướng Dẫn Lựa Chọn van thoát khí Phù Hợp

Checklist lựa chọn cấu kiện cho phòng vật tư và kỹ thuật

Để quá trình mua sắm thiết bị đạt độ chuẩn xác cao, bộ phận kỹ thuật cần rà soát đầy đủ bộ checklist định lượng sau trước khi phê duyệt đơn hàng:

• Xác định chính xác môi chất sử dụng là nước sạch, nước thải hay hóa chất ăn mòn.

• Xác định áp suất hệ thống tối đa để chỉ định phân cấp áp lực PN tương thích.

• Xác định nhiệt độ làm việc thực tế của dòng lưu chất để chọn hệ gioăng phù hợp.

• Xác định lưu lượng khí dự kiến phát sinh để chọn loại van đơn hay van kép.

• Xác định kích thước đường ống tại điểm chờ để chọn size DN tương ứng.

• Lựa chọn vật liệu phù hợp với ngân sách đầu tư và môi trường vận hành thực tế.

• Lựa chọn các thương hiệu uy tín có tên tuổi trên thị trường thiết bị áp lực.

• Kiểm tra đầy đủ các chứng chỉ chất lượng và nguồn gốc xuất xứ CO CQ đi kèm sản phẩm.

Mẹo lựa chọn nhanh theo môi trường ứng dụng

• Đối với hệ thống cấp nước sạch dân dụng hoặc HVAC tòa nhà: Ưu tiên chọn van thoát khí bằng đồng kết nối ren để tối ưu hóa chi phí đầu tư và lắp đặt nhanh chóng.

• Đối với hệ thống đường ống công nghiệp, nhà máy nước, trạm bơm lớn: Lựa chọn van thoát khí bằng gang mặt bích để đảm bảo năng lực chịu tải lực cơ học lớn.

• Đối với môi trường hóa chất, nước thải có tính axit hoặc nhà máy thực phẩm: Chọn van thoát khí bằng inox để đảm bảo tuổi thọ thiết bị và chống ăn mòn tuyệt đối.

FAQ - Câu Hỏi Thường Gặp Về van thoát khí

Van xả hơi có tác dụng gì đối với mạng lưới đường ống dẫn chất lỏng?

Thiết bị giúp loại bỏ không khí tích tụ trong đường ống một cách hoàn toàn tự động, đảm bảo lưu lượng chất lỏng luôn ổn định, triệt tiêu xung lực rung động và giảm nguy cơ hư hỏng thiết bị phụ trợ hạ nguồn.

Vị trí lắp đặt chuẩn kỹ thuật của dòng van này là ở đâu?

Thông thường van xả hơi được lắp tại các vị trí cao nhất của đường ống, sau cụm máy bơm tổng hoặc tại các điểm chuyển hướng của tuyến ống truyền dẫn lưu chất, nơi không khí dễ bẫy lại nhiều nhất.

Bao lâu thì bộ phận cơ điện nên tiến hành bảo trì van xả hơi một lần?

Tùy thuộc vào chất lượng của nguồn môi chất vận hành, kỹ sư khuyên nên kiểm tra và bảo trì định kỳ từ 3 đến 6 tháng một lần để làm sạch cặn bẩn bám trên phao nổi và thông thoáng lỗ xả khí.

Nên ưu tiên chọn dùng van xả hơi bằng đồng hay bằng inox?

Việc lựa chọn phụ thuộc hoàn toàn vào môi trường ứng dụng thực tế. Van đồng là phương án kinh tế tối ưu cho hệ nước sạch công nghiệp thông thường, trong khi van inox là lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao hoặc yêu cầu khắt khe về hóa chất.

Có thể sử dụng van an toàn để thay thế cho van xả hơi được không?

Không thể thay thế. Hai thiết bị này có nguyên lý vận hành và mục đích sử dụng hoàn toàn khác nhau. Van an toàn dùng để xả chất lỏng khi quá áp cực hạn, còn van xả hơi dùng để giải phóng khí tồn đọng ở áp suất làm việc thông thường.

Tối Ưu Hóa Dòng Chảy Bằng Việc Đầu Tư Đúng Van Xả Hơi

Tóm lại, việc thấu hiểu bản chất và có giải pháp ứng dụng chính xác van xả hơi không chỉ là phương án bảo vệ cơ học đường ống khỏi các sự cố búa nước nguy hiểm mà còn là giải pháp cốt lõi để nâng cao hiệu suất truyền tải của chất lỏng và tiết kiệm năng lượng tiêu thụ cho trạm bơm. Việc lựa chọn đúng chủng loại, vật liệu kết hợp với quy trình lắp đặt đúng vị trí và bảo trì định kỳ sẽ giúp doanh nghiệp loại bỏ hoàn toàn các điểm nguy cơ, đảm bảo dây chuyền sản xuất luôn thông suốt bền bỉ theo thời gian đối với van xả hơi.
