Van mặt bích dn50 là gì? Cấu tạo, phân loại và hướng dẫn lựa chọn chuẩn kỹ thuật

Trong thi công hệ thống đường ống công nghiệp và dân dụng hiện đại, việc đảm bảo liên kết an toàn, chống rò rỉ tại các vị trí điều tiết lưu chất là yếu tố sống còn. Đối với các đường ống cỡ trung bình, Diamètre Nominal 50 mm được coi là giải pháp tiêu chuẩn nhờ tính linh hoạt, độ bền cơ học cao và khả năng làm việc bền bỉ dưới áp lực lớn. Nếu không lựa chọn đúng chủng loại van và tiêu chuẩn mặt bích, hệ thống có thể đối mặt với nguy cơ biến dạng gioăng, rò rỉ dung môi hoặc thậm chí gãy nứt kết nối trong quá trình vận hành.

Van mặt bích dn50 là gì?

Định nghĩa và quy đổi kích thước

Van mặt bích dn50 là tên gọi chung của các dòng van công nghiệp có kích thước đường kính danh nghĩa DN50 (Diamètre Nominal 50 mm), tương đương với đường kính ngoài của ống là 60 mm (hay 2 inch). Thiết bị này sử dụng phương pháp kết nối bằng mặt bích ép chặt hai đầu thân van với bích đường ống thông qua hệ thống bulong và đai ốc.

Phương pháp kết nối mặt bích đóng vai trò cực kỳ quan trọng trong kỹ thuật đường ống nhờ những đặc tính vượt trội:

• Khả năng phân bổ đều lực siết lên toàn bộ bề mặt tiếp xúc, giảm thiểu rủi ro biến dạng tại vị trí nối.

• Giúp van chịu được độ rung lắc cơ học và áp suất cao hơn đáng kể so với kiểu kết nối bằng ren.

• Tạo điều kiện thuận lợi cho công tác tháo dỡ, kiểm tra, thay thế hoặc bảo trì định kỳ.

Môi trường ứng dụng và các tiêu chuẩn kết nối

Diamètre Nominal 50 mm vận hành hiệu quả trong nhiều môi trường lưu chất khác nhau như nước sạch, nước thải, khí nén, hơi nóng nhiệt độ cao, dầu nhớt và hóa chất ăn mòn. Để đảm bảo tính đồng bộ khi lắp đặt, hai mặt bích của van được sản xuất theo các tiêu chuẩn công nghiệp phổ biến trên thế giới:

• Tiêu chuẩn Nhật Bản: JIS 10K, JIS 16K.

• Tiêu chuẩn Anh: BS PN10, BS PN16.

• Tiêu chuẩn Đức/Châu Âu: DIN PN16, DIN PN25.

• Tiêu chuẩn Mỹ: ANSI Class 150, ANSI Class 300.

Nguyên lý hoạt động và cơ chế đóng mở

Cơ chế kiểm soát dòng chảy

Tùy thuộc vào cấu trúc bên trong của từng dòng van (bi, bướm, cổng hay cầu), Diamètre Nominal 50 mm thực hiện nhiệm vụ đóng, mở hoàn toàn hoặc điều tiết lưu lượng dòng chảy khi đi qua thân van. Lực tác động từ bộ điều khiển (tay gạt, tay quay, động cơ điện hoặc đầu khí nén) truyền qua trục van để dịch chuyển bộ phận đóng mở (đĩa van hay bi van) vào đúng vị trí mong muốn.

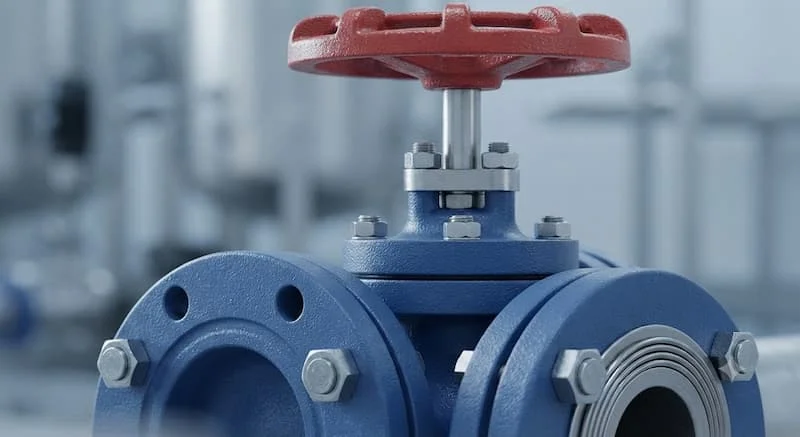

Cơ chế làm kín bằng mặt bích

Khác với kết nối ren dựa vào độ ăn khớp của các bước ren, cơ chế làm kín của Diamètre Nominal 50 mm phụ thuộc hoàn toàn vào lực ép cơ học từ hệ thống bulong tác động lên tấm gioăng làm kín (gasket) nằm giữa hai mặt bích. Khi siết chặt bulong, gioăng bị biến dạng dẻo vừa đủ để lấp đầy toàn bộ khe hở vi mô trên bề mặt gia công của mặt bích, tạo ra một cấu trúc hoàn toàn kín khít, ngăn không cho lưu chất rò rỉ ra ngoài ngay cả khi áp suất tăng cao.

Cấu tạo và phân loại Diamètre Nominal 50 mm

Cấu tạo chi tiết

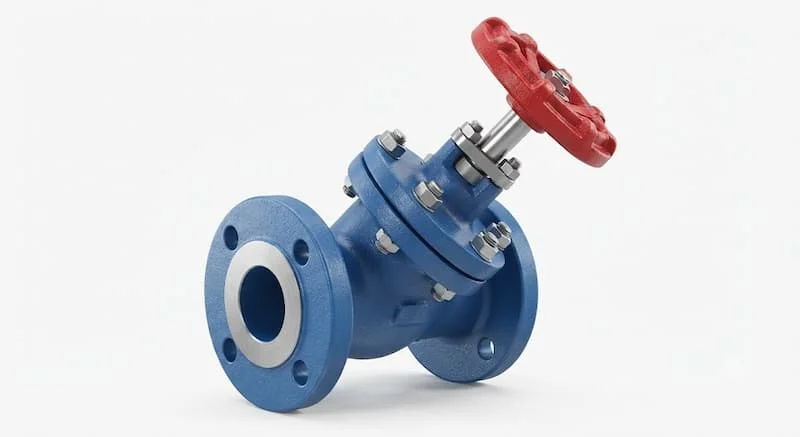

Một thiết bị Diamètre Nominal 50 mm tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van: Phần vỏ ngoài chịu lực chính, hai đầu được đúc sẵn hai vành mặt bích có khoan lỗ bulong chuẩn kích thước.

• Đĩa van hoặc bi van: Bộ phận trực tiếp chặn hoặc mở dòng chảy chất lỏng/khí.

• Trục van: Thanh kim loại truyền chuyển động từ cơ cấu điều khiển xuống đĩa van.

• Gioăng làm kín: Đặt ở hai vành mặt bích và vị trí cổ van (thường bằng PTFE, EPDM, NBR hoặc Graphite).

• Bulong và đai ốc: Bộ phận giữ và định vị van chặt chẽ vào hệ thống ống.

• Bộ truyền động: Cơ cấu điều khiển cơ học (tay gạt, tay quay) hoặc bộ điều khiển tự động (động cơ điện, bộ truyền động khí nén).

Phân loại theo chức năng vận hành

• Van bi mặt bích dn50: Sử dụng bi van đục lỗ để đóng mở nhanh góc 90 độ, chịu áp suất cao, độ kín tuyệt đối.

• Van bướm mặt bích dn50: Đĩa van hình cánh bướm xoay quanh trục, thiết kế gọn nhẹ, tiết kiệm không gian.

• Van cổng mặt bích dn50: Đĩa van nâng lên hạ xuống như cánh cổng, thích hợp đóng mở hoàn toàn cho dòng chảy thẳng, không làm giảm áp suất.

• Van cầu mặt bích dn50: Chuyên dụng cho nhiệm vụ điều tiết lưu lượng chính xác, chịu được áp suất và nhiệt độ cao.

• Van một chiều mặt bích dn50: Tự động ngăn dòng chảy ngược, bảo vệ máy bơm và hệ thống phía trước.

• Van điện từ mặt bích dn50: Kiểm soát đóng mở bằng lực từ trường, tốc độ phản hồi siêu nhanh.

Phân loại theo vật liệu chế tạo

• Gang và gang dẻo: Giá thành hợp lý, chịu lực tốt, chuyên dùng cho hệ thống nước sạch, nước thải và PCCC.

• Inox 304 và Inox 316: Chống ăn mòn hóa chất cực tốt, bề mặt nhẵn bóng, chịu nhiệt cao, dùng cho dược phẩm, thực phẩm, hóa chất.

• Thép carbon (WCB): Chịu nhiệt độ siêu cao và áp suất lớn, chuyên dùng cho hệ thống lò hơi, dầu khí.

• Đồng: Thường dùng cho các hệ thống vi sinh, đường ống dẫn khí.

So sánh Diamètre Nominal 50 mm với van ren dn50

Ứng dụng của Diamètre Nominal 50 mm trong thực tế

Các lĩnh vực khai thác phổ biến

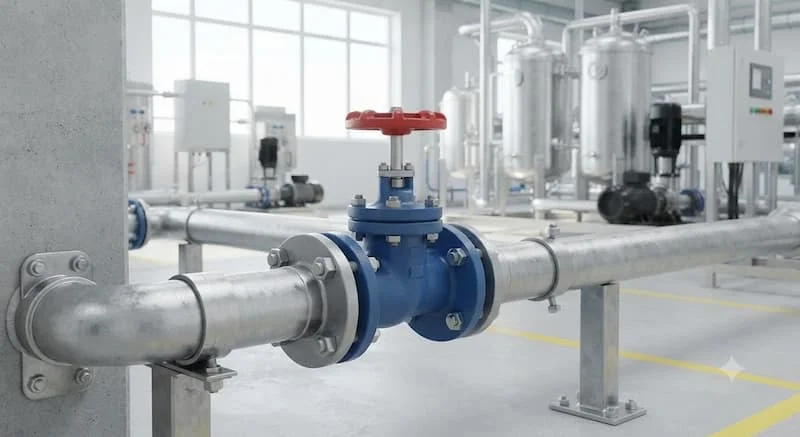

Nhờ kích thước DN50 là quy chuẩn chung của rất nhiều đầu ra máy bơm và đường ống nhánh công nghiệp, Diamètre Nominal 50 mm có mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước tòa nhà, nhà máy xử lý nước thải sinh hoạt và công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC) và hệ thống làm mát HVAC.

• Trạm nén khí công nghiệp, đường ống dẫn hơi nóng, lò hơi trung tâm.

• Nhà máy sản xuất hóa chất, lọc hóa dầu, khai thác khoáng sản.

• Dây chuyền chế biến thực phẩm, đồ uống, bia rượu và dược phẩm vi sinh.

Khi nào nên ưu tiên chọn Diamètre Nominal 50 mm?

Bạn nên lựa chọn Diamètre Nominal 50 mm thay vì van ren khi đường ống vận hành trong điều kiện áp suất từ trung bình đến cao, môi trường có độ rung lắc lớn do máy bơm gây ra, hoặc khi tuyến ống yêu cầu phải tháo van ra kiểm tra và bảo dưỡng định kỳ mà không muốn cắt đứt đường ống.

Những sai lầm thường gặp khi chọn và lắp đặt

1. Lắp lẫn các tiêu chuẩn mặt bích: Lắp mặt bích tiêu chuẩn JIS 10K vào van tiêu chuẩn BS PN16 dẫn đến lệch tâm lỗ bulong, không thể xỏ bulong qua.

2. Siết bulong không đều tay: Siết chặt một bên trước khiến mặt bích bị lệch, làm biến dạng gioăng gây rò rỉ lưu chất.

3. Lựa chọn sai áp suất thiết kế: Dùng van chịu áp PN10 cho đường ống có áp lực vận hành lên đến PN16 gây rủi ro nứt vỡ thân van.

4. Không thay gioăng mới khi bảo trì: Tái sử dụng gioăng cũ đã bị xẹp dẻo làm giảm khả năng làm kín.

Hướng dẫn lựa chọn Diamètre Nominal 50 mm chuẩn kỹ thuật

Quy trình 5 bước lựa chọn từ chuyên gia

1. Xác định môi trường lưu chất: Dùng nước thông thường chọn van gang; dùng hóa chất chọn van inox 304/316; dùng hơi nóng chọn van thép hoặc van cầu.

2. Kiểm tra tiêu chuẩn mặt bích hiện có: Xác định chính xác đường ống đang dùng bích JIS, BS, DIN hay ANSI để chọn van có tiêu chuẩn kết nối tương ứng.

3. Xác định thông số vận hành: Tính toán áp suất làm việc tối đa (PN10, PN16, PN25) và nhiệt độ môi trường.

4. Chọn phương thức điều khiển: Chọn tay gạt/tay quay cho thao tác thủ công; chọn đầu điều khiển điện/khí nén cho hệ thống tự động hóa.

5. Kiểm tra xuất xứ và chứng nhận: Ưu tiên van có đầy đủ chứng chỉ CO, CQ và tem kiểm định chất lượng.

Checklist kiểm tra trước khi lắp đặt

• Lớp sơn phủ ngoài thân van còn nguyên vẹn, không sứt mẻ.

• Bề mặt vành mặt bích phẳng, không trầy xước sâu.

• Các lỗ khoan bulong đúng khoảng cách tâm lỗ.

• Gioăng cao su hoặc PTFE đúng kích thước DN50 và phẳng dẻo.

• Trục van xoay trơn tru, không bị kẹt cứng.

Lưu ý kỹ thuật khi thi công

• Vệ sinh sạch sẽ bám bẩn, xỉ hàn trên vành bích đường ống trước khi đặt van vào.

• Đặt gioăng làm kín đúng tâm giữa hai vành bích.

• Xỏ bulong và vặn đai ốc bằng tay trước, sau đó dùng cờ lê siết lực theo thứ tự đối xứng hình sao (đối xứng chữ X) để lực ép tỏa đều.

Câu hỏi thường gặp

Van mặt bích dn50 là gì?

Diamètre Nominal 50 mm là loại van công nghiệp có đường kính kết nối danh nghĩa 50mm, sử dụng hai และ vành mặt bích ở thân van để liên kết cố định với đường ống bằng đai ốc và bulong.

DN50 tương ứng với kích thước phi bao nhiêu?

Kích thước DN50 tương đương với đường kính ngoài thực tế của đường ống là phi 60 mm (hay 2 inch theo hệ đo lường Anh).

Nên chọn Diamètre Nominal 50 mm bằng gang hay inox?

Nên chọn van gang cho môi trường nước sạch, nước thải nhẹ, PCCC để tiết kiệm chi phí. Chọn van inox cho môi trường hóa chất ăn mòn, thực phẩm, dược phẩm hoặc nơi có độ ẩm cao gây hoen gỉ.

Van mặt bích dn50 có chịu được áp suất cao không?

Có. Tùy thuộc vào vật liệu chế tạo và tiêu chuẩn mặt bích (PN16, PN25, Class 300), van mặt bích dn50 có thể chịu được áp suất từ 16 bar đến hàng chục bar, cao hơn nhiều so với các dòng van nối ren.

Kết luận

Van mặt bích dn50 đóng vai trò là mắt xích quan trọng giúp kiểm soát dòng chảy an toàn, chống rò rỉ và nâng cao tuổi thọ vận hành cho toàn bộ hệ thống đường ống công nghiệp. Việc nắm rõ cấu tạo, nguyên lý làm việc cũng như lựa chọn đúng vật liệu và tiêu chuẩn mặt bích tương thích sẽ giúp doanh nghiệp tối ưu chi phí vận hành và hạn chế tối đa rủi ro sự cố.

Nếu bạn đang tìm kiếm giải pháp van mặt bích dn50 chính hãng, đạt chuẩn chất lượng với mức giá cạnh tranh nhất, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn chuyên sâu và nhận báo giá chi tiết đối với van mặt bích dn50.
