CO NỐI ỐNG INOX LÀ GÌ? CẤU TẠO, PHÂN LOẠI VÀ HƯỚNG DẪN CHỌN MUA CHUẨN KỸ THUẬT

Trong thiết kế và thi công hệ thống đường ống công nghiệp lẫn dân dụng, việc thay đổi hướng đi của dòng chảy chất lỏng hoặc khí là yêu cầu bắt buộc. Nếu không có các phụ kiện chuyên dụng, toàn bộ tuyến ống sẽ trở nên thụ động, dễ đứt gãy và khó tối ưu không gian. Giải pháp hàng đầu được các kỹ sư tin dùng chính là co ống inox - phụ kiện cơ khí có vai trò chuyển hướng dòng chảy linh hoạt, đảm bảo độ kín tuyệt đối và khả năng chịu lực vượt trội trong mọi điều kiện vận hành.

Co Nối Ống Inox Là Gì?

Định nghĩa và vai trò

Co nối ống inox (hay còn gọi là cút inox, co ống inox) là loại phụ kiện đường ống được làm từ thép không gỉ, dùng để kết nối hai đoạn ống tại một góc nhất định nhằm thay đổi hướng di chuyển của lưu chất.

Vai trò của co ống inox trong hệ thống bao gồm:

• Định hình tuyến ống theo bản vẽ thiết kế, giúp tối ưu hóa không gian lắp đặt tại các góc cua hoặc khu vực chật hẹp.

• Liên kết chặt chẽ hai đầu ống, ngăn chặn tối đa nguy cơ rò rỉ áp suất hay lưu chất ra môi trường bên ngoài.

• Phân bổ lực và giảm thiểu ứng suất va đập của dòng chảy lên toàn bộ cấu trúc đường ống.

Nguyên lý hoạt động và môi trường ứng dụng

Nguyên lý hoạt động của co ống inox cực kỳ đơn giản nhưng hiệu quả: dòng chảy khi đi vào đầu van sẽ bị đổi hướng theo góc uốn được gia công sẵn của thân co. Nhờ lòng trong của co được hoàn thiện nhẵn mịn, ma sát được giảm bớt, từ đó hạn chế hiện tượng sụt áp và duy trì lưu lượng ổn định.

Phụ kiện này hoạt động bền bỉ trong nhiều môi trường khắt khe như:

• Hệ thống nước sạch, xử lý nước thải công nghiệp.

• Hệ thống khí nén, hơi nóng nhiệt độ cao (lò hơi, nồi hơi).

• Đường dẫn dầu, hóa chất ăn mòn, dung môi.

• Môi trường vi sinh đòi hỏi vệ sinh tuyệt đối như thực phẩm, đồ uống, dược phẩm.

Cấu Tạo Và Phân Loại co ống inox

Cấu tạo

Một sản phẩm co ống inox tiêu chuẩn được cấu thành từ các yếu tố kỹ thuật sau:

• Thân co: Phần ống uốn cong theo góc độ định sẵn, chịu áp lực trực tiếp từ dòng chảy.

• Đầu kết nối: Hai đầu của co được gia công dạng tiện ren, vát mép để hàn, tạo gờ mặt bích hoặc bề mặt cùm clamp.

• Bề mặt gia công: Được xử lý đánh bóng (BA/2B) đối với hàng vi sinh hoặc đánh bóng mờ/phay đối với hàng công nghiệp.

• Độ dày thành co: Thiết kế theo các tiêu chuẩn độ dày như SCH10, SCH20, SCH40, SCH80 để đáp ứng các mức áp suất khác nhau.

• Vật liệu chế tạo: Sử dụng các mác thép không gỉ như SUS201, SUS304, SUS316.

Phân loại co ống inox phổ biến

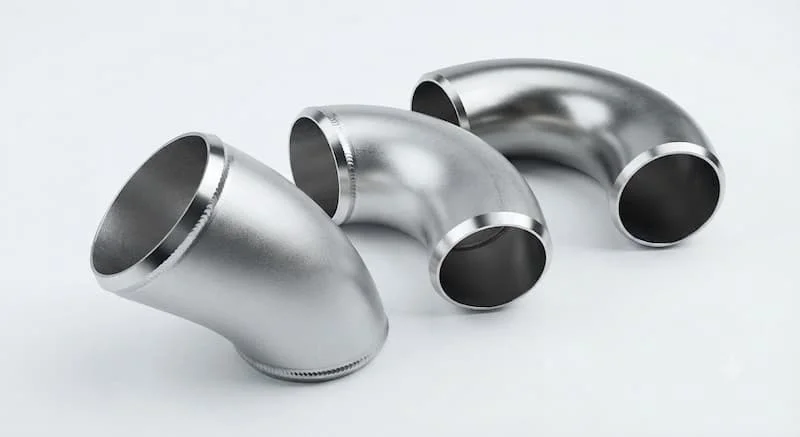

1. Theo góc chuyển hướng

• Co inox 45 độ (co lếch): Dùng để chuyển hướng nhẹ, giảm thiểu va đập thủy lực.

• Co inox 90 độ (co vuông): Dùng phổ biến nhất để tạo góc vuông chuẩn cho tuyến ống.

• Co inox 180 độ (co trả): Dùng để đảo ngược chiều dòng chảy 180 độ trong các thiết bị trao đổi nhiệt.

2. Theo kiểu kết nối

• Co ren: Lắp đặt nhanh, thích hợp cho đường ống nhỏ (dưới DN50) và áp suất thấp.

• Co hàn (hàn đối đầu hoặc hàn socket): Chịu áp suất cao, độ kín tuyệt đối, chuyên dùng cho hệ thống công nghiệp lớn.

• Co clamp: Chuyên dùng cho ngành vi sinh, dễ tháo lắp để vệ sinh định kỳ.

• Co mặt bích: Dùng cho đường ống kích thước lớn, dễ bảo trì.

3. Theo chất liệu inox

• Inox 201: Giá thành rẻ, dùng cho môi trường khô ráo, ít ăn mòn.

• Inox 304: Dòng phổ thông, chống gỉ tốt, chịu nhiệt cao, phù hợp cho nước, khí nén, thực phẩm.

• Inox 316: Dòng cao cấp, chống ăn mòn hóa chất và nước muối vượt trội, chuyên dùng cho hóa chất, chất thải, hàng hải.

So sánh co ống inox với các vật liệu khác

• So với co thép: Co inox vượt trội hoàn toàn về khả năng chống gỉ sét và tính thẩm mỹ, tuy chi phí ban đầu cao hơn nhưng tuổi thọ lâu dài hơn.

• So với co nhựa (PVC, PPR): Co inox chịu được nhiệt độ và áp suất cao hơn nhiều lần, không bị lão hóa hay giòn gãy theo thời gian.

• So với co đồng: Co inox bền cơ học hơn, chịu được nhiều loại hóa chất ăn mòn mạnh hơn đồng.

Ứng Dụng Thực Tế Và Lợi Ích Khi Sử Dụng

Ứng dụng thực tế

Nhờ sự đa dạng về tiêu chuẩn chế tạo (ASTM, JIS, DIN, ANSI), co ống inox xuất hiện trong hầu hết các ngành công nghiệp hiện đại:

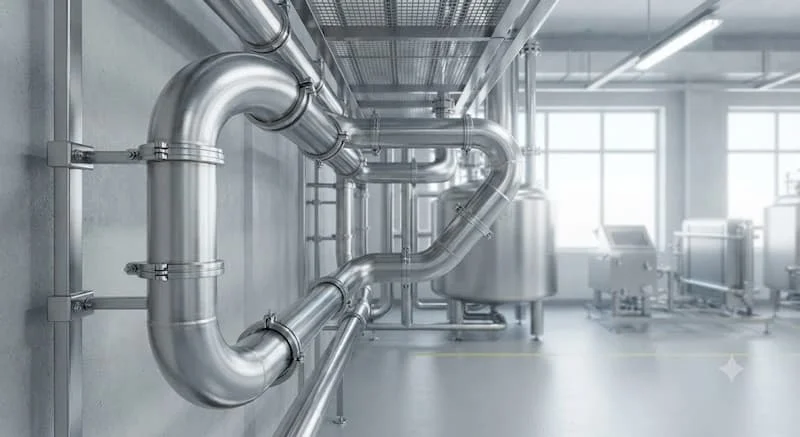

• Ngành F&B và Dược phẩm: Sử dụng co vi sinh inox 304/316 chuẩn Clamp để đảm bảo không đọng cặn, bám khuẩn.

• Nhà máy hóa chất và dầu khí: Sử dụng co hàn inox 316 SCH40/SCH80 để chống ăn mòn bởi axit và lưu huỳnh.

• Hệ thống HVAC, lò hơi và PCCC: Sử dụng co hàn hoặc co ren inox 304 để chịu tải nhiệt và áp lực cao.

Tại sao nên đầu tư co ống inox?

• Tối ưu chi phí dài hạn: Dù chi phí đầu tư ban đầu cao hơn nhựa hay thép, độ bền của co inox giúp hệ thống vận hành hàng chục năm không lo hỏng hóc, giảm thời gian dừng máy và chi phí bảo trì.

• Đảm bảo an toàn vận hành: Hạn chế tối đa rủi ro nứt vỡ gây rò rỉ hóa chất độc hại hoặc thất thoát áp suất.

Những sai lầm cần tránh khi lắp đặt

• Chọn sai vật liệu: Dùng inox 201 cho môi trường hóa chất dẫn đến hoen gỉ nhanh chóng.

• Sai tiêu chuẩn độ dày: Chọn độ dày quá mỏng cho hệ thống áp lực cao gây biến dạng co.

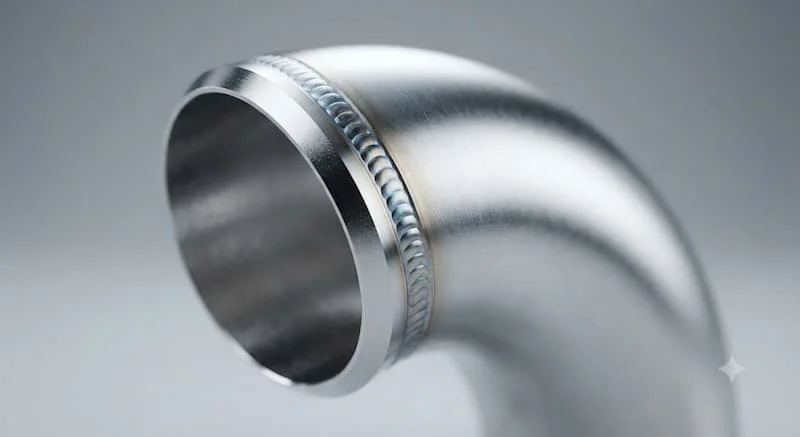

• Thao tác hàn không chuẩn: Hàn không ngấu hoặc không tẩy mối hàn inox khiến góc nối dễ bị ăn mòn cục bộ.

Hướng Dẫn Lựa Chọn co ống inox Chuẩn Kỹ Thuật

Quy trình 5 bước chọn mua

1. Xác định môi trường lưu chất: Chọn inox 304 cho môi trường thường, inox 316 cho môi trường ăn mòn mạnh.

2. Chọn góc chuyển hướng: Xác định chính xác góc uốn 45, 90 hay 180 độ.

3. Xác định dạng kết nối: Lựa chọn giữa nối ren, nối hàn hay cùm clamp tùy theo áp suất hệ thống.

4. Kiểm tra kích thước và độ dày: Xác định chính xác thông số DN, đường kính ngoài (OD) và tiêu chuẩn SCH.

5. Kiểm tra chứng nhận chất lượng: Yêu cầu đầy đủ chứng chỉ CO/CQ từ nhà sản xuất.

Checklist kiểm tra trước khi nhận hàng

• Kiểm tra bề mặt co xem có bị nứt, trầy xước hay rỗ khí hay không.

• Đo độ dày thành co xem có đúng tiêu chuẩn cam kết.

• Kiểm tra bước ren (đối với co ren) hoặc vát mép hàn (đối với co hàn).

Câu Hỏi Thường Gặp (FAQ)

Co nối ống inox là gì?

co ống inox là phụ kiện cơ khí bằng thép không gỉ dùng để nối và đổi hướng đường ống tại các góc 45, 90 hoặc 180 độ, giúp dòng chảy lưu thông an toàn và khép kín.

Co inox 304 và inox 316 khác nhau như thế nào?

Inox 316 có thêm thành phần Molyden giúp chống ăn mòn trong môi trường axit và nước biển tốt hơn hẳn so với inox 304. Do đó, inox 316 có giá thành cao hơn.

Khi nào nên dùng co ren và co hàn?

Dùng co ren cho các hệ thống nhỏ (dưới DN50), áp suất thấp và cần tháo lắp linh hoạt. Dùng co hàn cho hệ thống đường ống lớn, chịu áp suất cao và cần độ kín cố định vĩnh viễn.

Kết Luận

Việc chọn lựa đúng loại co ống inox phù hợp với thông số kỹ thuật, môi trường làm việc và tiêu chuẩn chất lượng là yếu tố cốt lõi giúp hệ thống đường ống của bạn vận hành an toàn, bền bỉ và tối ưu chi phí vận hành.
