Ball Valve Là Gì? Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Toàn Diện

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát và ngắt dòng lưu chất một cách an toàn luôn là yêu cầu hàng đầu. Nếu không có một thiết bị đóng mở tin cậy, nguy cơ rò rỉ hóa chất, sụt áp suất hoặc hỏng hóc toàn bộ hệ thống là điều khó tránh khỏi. Bạn đang tìm kiếm một giải pháp đóng mở nhanh, độ kín cao và độ bền vượt trội? van bi chính là thiết bị được các kỹ sư và nhà thầu tin dùng hàng đầu hiện nay.

Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu từ cấu tạo, nguyên lý hoạt động, phân loại đến kinh nghiệm chọn mua van bi chuẩn kỹ thuật và tối ưu chi phí.`

Ball Valve Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

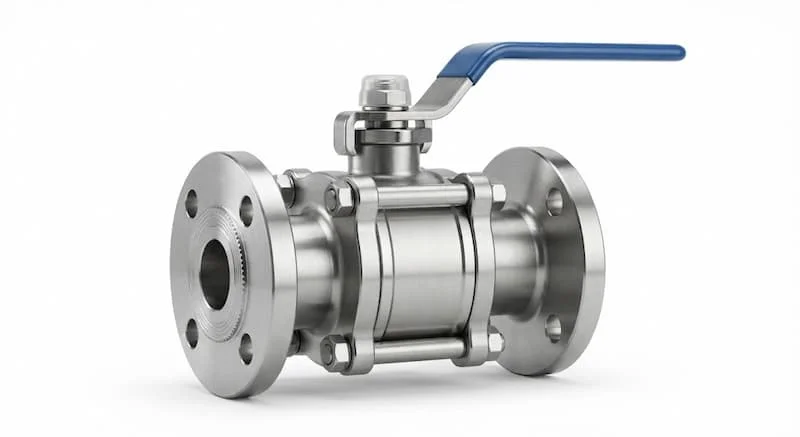

Ball Valve Là Gì?

Ball valve là tên gọi tiếng Anh của van bi, một thiết bị cơ học được sử dụng để điều khiển, ngắt hoặc mở dòng chảy của lưu chất trong đường ống. Nhờ thiết kế tối ưu, thiết bị này đóng vai trò như một cánh cổng bảo vệ, giúp hệ thống vận hành an toàn, ngăn ngừa rò rỉ và duy trì áp suất hoạt động ổn định.

Trong thực tế, van bi được ứng dụng rộng rãi trong nhiều môi trường khác nhau từ nước sạch, nước thải, khí nén, gas đến các môi trường khắc nghiệt như hơi nóng, hóa chất ăn mòn và dầu khí.

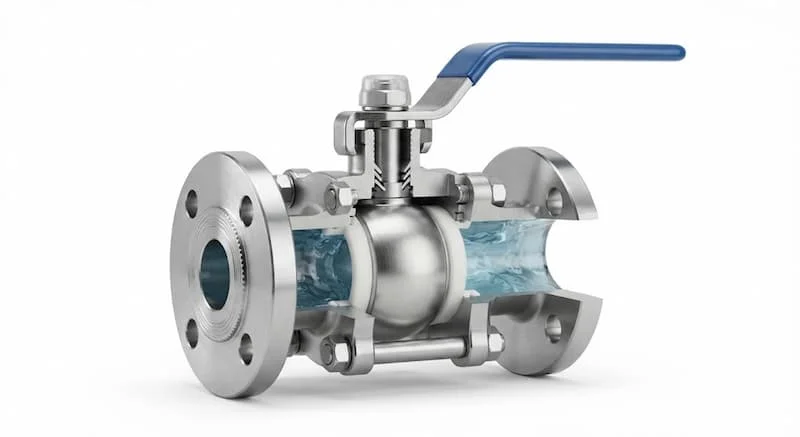

Nguyên Lý Hoạt Động Của Van Bi

Cơ chế hoạt động của van bi dựa trên một bi van có lỗ xuyên tâm được đặt bên trong thân van.

• Khi van mở: Lỗ xuyên tâm của bi van nằm song song với hướng dòng chảy. Lưu chất đi qua van một cách dễ dàng mà hầu như không gặp bất kỳ vật cản nào, giúp giảm thiểu tối đa sự sụt áp.

• Khi van đóng: Người vận hành xoay tay gạt hoặc bộ truyền động một góc 90 độ (1/4 vòng). Bi van sẽ xoay theo, đưa phần mặt cầu phẳng không có lỗ quay về phương vuông góc với dòng chảy, chặn đứng toàn bộ lưu chất.

Lợi ích lớn nhất của cơ chế đóng mở 90 độ này là quy trình diễn ra cực kỳ nhanh chóng, tiết kiệm thời gian và công sức vận hành, đặc biệt trong các trường hợp cần ngắt khẩn cấp.

Phân Loại Và Cấu Tạo Chuyên Sâu Của van bi

Cấu Tạo Chi Tiết

Một sản phẩm van bi tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van: Phần bảo vệ ngoài cùng, chế tạo từ kim loại hoặc nhựa để chịu áp và nhiệt.

• Bi van (Ball): Quả bi có lỗ xuyên tâm, được gia công độ bóng cao để giảm ma sát.

• Trục van (Stem): Thanh truyền động nối bi van với bộ phận điều khiển.

• Gioăng làm kín (Seat): Bộ phận ôm sát bi van, thường làm từ PTFE hoặc Metal Seat để ngăn rò rỉ.

• Bộ điều khiển: Tay gạt, tay quay hoặc bộ điều khiển bằng điện, khí nén.

• Kiểu kết nối: Đầu nối ren, mặt bích hoặc đầu hàn.

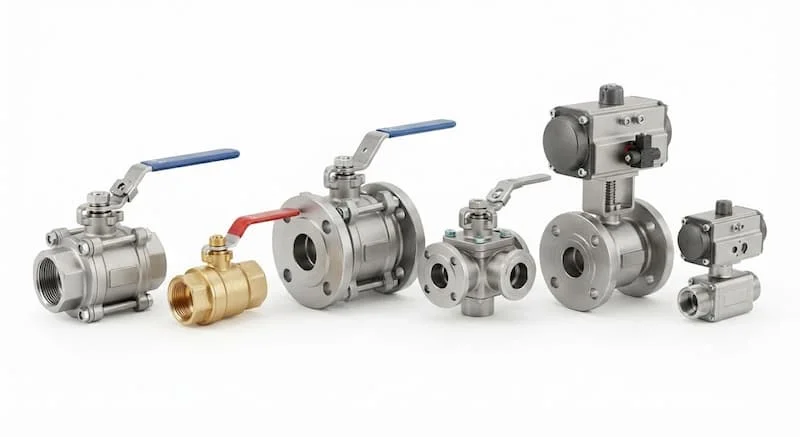

Phân Loại van bi Phổ Biến

Để đáp ứng đa dạng nhu cầu kỹ thuật, van bi được chia thành nhiều dòng:

Theo vật liệu

• van bi inox (SUS304, SUS316): Chịu ăn mòn cao, chịu nhiệt tốt, dùng cho hóa chất, thực phẩm.

• van bi đồng: Dùng phổ biến cho nước sinh hoạt, khí nén nhờ giá thành hợp lý.

• van bi gang và thép: Chịu áp và nhiệt cao, dùng cho đường ống lớn và ngành dầu khí.

• van bi nhựa (PVC, UPVC): Chuyên dùng cho hóa chất ăn mòn mạnh và hệ thống nước thải.

Theo kiểu kết nối

• Kết nối ren: Gọn nhẹ, dễ lắp đặt cho đường ống nhỏ (dưới DN50).

• Kết nối mặt bích: Chịu áp lực lớn, độ bền cao (ANSI, JIS, DIN).

• Kết nối hàn và Clamp: Chuyên dùng cho vị trí cần độ kín tuyệt đối hoặc ngành vi sinh.

Theo cấu tạo và ngắt

• Full Port và Reduced Port: Full Port có lỗ bi bằng đường kính ống (không giảm áp), Reduced Port có lỗ bi nhỏ hơn đường kính ống.

• Floating Ball và Trunnion Ball: Floating Ball (bi trôi) dùng cho áp trung bình; Trunnion Ball (bi cố định trục) dùng cho đường ống lớn, áp suất cao.

• Phân loại theo số ngả: 2 ngả (đóng mở thông thường), 3 ngả và 4 ngả (điều hướng hoặc trộn dòng chảy).

Theo phương thức điều khiển

• Cơ học: Tay gạt, tay quay (vận hành bằng tay).

• Tự động hóa: Điều khiển điện hoặc khí nén (tích hợp hệ thống PLC nhà máy).

Thông Số Kỹ Thuật Và So Sánh van bi

Các Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn van, kỹ sư cần phân tích kỹ các thông số:

• Kích thước danh nghĩa (DN): Từ DN8 đến DN600 và lớn hơn.

• Áp suất và Nhiệt độ: Tùy thuộc vào vật liệu và giới hạn của gioăng làm kín (PTFE, RTFE hoặc Metal Seat).

• Tiêu chuẩn kết nối: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh).

Ưu Điểm Và Nhược Điểm

Ưu điểm:

• Tuyệt đối kín, ngăn rò rỉ 100%.

• Tốc độ đóng mở cực nhanh (chỉ cần xoay 90 độ).

• Tổn thất áp suất qua van cực thấp.

• Tuổi thọ cao, ít cần bảo trì.

Nhược điểm:

• Không phù hợp để điều tiết (tiết lưu) lưu lượng liên tục vì dễ làm hỏng gioăng.

• Không khuyến dùng cho môi trường có nhiều hạt rắn, cặn bẩn (dễ gây kẹt bi).

So Sánh van bi Với Các Loại Van Khác

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

van bi Được Sử Dụng Ở Đâu?

Nhờ tính đa năng, van bi là sự lựa chọn hàng đầu trong nhiều lĩnh vực:

• Hạ tầng nước: Hệ thống cấp nước sạch, xử lý nước thải đô thị và công nghiệp.

• Công nghiệp chế biến: Nhà máy thực phẩm, dược phẩm, bia nước giải khát.

• Hóa chất và Dầu khí: Tuyến ống dẫn axit, dung môi, dầu khí, khí gas.

• Cơ điện M&E: Hệ thống HVAC, PCCC, khí nén và đường ống hơi nóng.

Khi Nào Nên Sử Dụng Van Bi?

Bạn nên ưu tiên chọn van bi khi hệ thống cần đóng mở khẩn cấp, yêu cầu độ kín cao, vận hành thường xuyên và lưu chất tương đối sạch.

Sai Lầm Thường Gặp Khi Chọn Mua Và Lắp Đặt

• Chọn sai vật liệu: Dùng van đồng hoặc van nhựa cho hệ thống hơi nóng hoặc hóa chất mạnh.

• Chọn sai áp suất: Sử dụng van có cấp áp suất thấp hơn áp suất làm việc thực tế.

• Lắp sai chiều hoặc siết quá lực: Làm biến dạng gioăng PTFE, gây rò rỉ ngay khi đưa vào sử dụng.

• Bỏ qua bảo dưỡng: Không đóng mở định kỳ khiến bi van bị kẹt do đóng cặn.

Hướng Dẫn Lựa Chọn Lắp Đặt Và Bảo Trì van bi

Quy Trình Lựa Chọn Chuẩn Kỹ Thuật

Để van hoạt động bền bỉ, bạn cần tuân thủ quy trình lựa chọn 6 bước:

1. Xác định loại lưu chất (nước, hóa chất, hơi, gas).

2. Xác định áp suất và nhiệt độ tối đa của hệ thống.

3. Chọn vật liệu van và gioăng làm kín phù hợp.

4. Chọn kích thước DN và tiêu chuẩn kết nối (ren, mặt bích ANSI/JIS).

5. Chọn phương thức điều khiển (tay gạt hay bộ truyền động tự động).

6. Ưu tiên thương hiệu uy tín và nhà cung cấp có đầy đủ CO, CQ.

Checklist Trước Khi Mua

• Chuẩn xác kích thước DN và tiêu chuẩn bích.

• Đảm bảo cấp áp suất (PN, Class) vượt mức áp suất hệ thống.

• Kiểm tra chứng nhận chất lượng và nguồn gốc xuất xứ.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Làm sạch lòng ống và mặt bích trước khi gá lắp.

• Siết bu-lông đều lực theo hình đối xứng, không siết quá mạnh.

• Thay gioăng làm kín định kỳ và khuyến cáo vận hành đóng mở van 1 đến 2 lần mỗi tháng nếu van ít khi sử dụng.

Câu Hỏi Thường Gặp FAQ

van bi là gì?

van bi là van bi, dùng một bi van có lỗ xuyên tâm để đóng hoặc mở dòng chảy qua đường ống bằng thao tác xoay 90 độ.

van bi có dùng cho hơi nóng được không?

Có, nhưng bạn phải chọn dòng van bi inox hoặc thép dùng gioăng Metal Seat hoặc RTFE chịu nhiệt cao, không dùng van nhựa hay van đồng gioăng thường.

van bi inox và đồng nên chọn loại nào?

Nên chọn inox cho môi trường hóa chất, hơi nóng, thực phẩm và độ ăn mòn cao. Chọn van đồng cho hệ thống nước sạch, khí nén dân dụng để tiết kiệm chi phí.

van bi có điều tiết lưu lượng được không?

Không nên. Việc dùng van bi để điều tiết sẽ khiến van bị mòn không đều, gây hỏng gioăng và rò rỉ khi đóng hoàn toàn.

Bao lâu nên bảo trì van bi một lần?

Nên kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động và môi trường lưu chất.

Kết Luận

Tóm lại, van bi là thiết bị không thể thiếu trong các hệ thống đường ống hiện đại nhờ khả năng đóng mở nhanh, độ kín tuyệt đối và độ bền vượt trội. Việc chọn đúng vật liệu, kích thước và tiêu chuẩn kỹ thuật không chỉ giúp hệ thống vận hành an toàn mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và vận hành.

Nếu bạn đang cần tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá các dòng van bi chính hãng, hãy liên hệ ngay với chúng tôi để được hỗ trợ tốt nhất đối với ball valve.
