VAN QUÁ ÁP LÀ GÌ? CẤU TẠO, NGUYÊN LÝ VÀ HƯỚNG DẪN CHỌN CHUẨN KỸ THUẬT

Trong các hệ thống đường ống công nghiệp và dân dụng, áp suất tăng đột biến là nguyên nhân hàng đầu làm xé rách đường ống, hỏng máy bơm hay phá hủy các bình chứa đắt tiền chỉ trong vài giây. Sự cố này không chỉ gây thiệt hại lớn về kinh tế mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng. Giải pháp then chốt để triệt tiêu rủi ro này chính là lắp đặt Overpressure Relief Valve - thiết bị đóng vai trò như một lớp lá chắn tự động xả áp, giữ cho toàn bộ hệ thống luôn vận hành ổn định và an toàn.

Van Quá Áp Là Gì?

Định nghĩa và vai trò

Van quá áp (Overpressure Relief Valve) là thiết bị cơ khí chuyên dụng được thiết kế để tự động kích hoạt xả bớt lưu chất (lỏng hoặc khí) ra ngoài hoặc quay về đường ống hồi khi áp suất bên trong hệ thống vượt quá mức giới hạn an toàn đã cài đặt trước.

Vai trò cốt lõi của Overpressure Relief Valve bao gồm:

• Bảo vệ toàn diện: Ngăn chặn hiện tượng nổ vỡ bình chứa, rò rỉ đường ống hay cháy hỏng động cơ máy bơm do quá tải áp lực.

• Tự động cân bằng: Duy trì mức áp suất vận hành tối ưu mà không cần sự can thiệp thủ công của con người.

Môi trường ứng dụng phổ biến

Nhờ tính đa dạng về vật liệu và cấu tạo, Overpressure Relief Valve được ứng dụng rộng rãi trong nhiều môi trường chất lỏng và chất khí khác nhau:

• Nước và nước thải: Hệ thống cấp nước tòa nhà, PCCC, nhà máy xử lý nước.

• Hơi nóng: Lò hơi, nồi hơi công nghiệp, hệ thống sấy.

• Khí nén: Trạm nén khí, đường dẫn khí công nghiệp.

• Dầu và hóa chất: Hệ thống truyền tải dầu nhớt, hóa chất ăn mòn, dung môi.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Overpressure Relief Valve

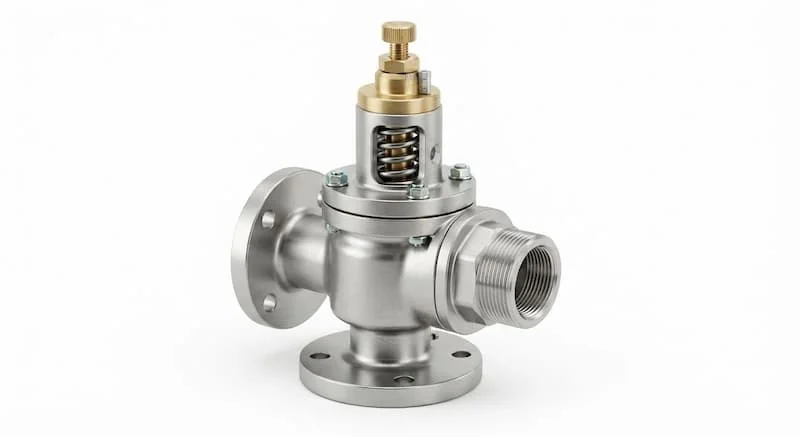

Cấu tạo chi tiết

Một Overpressure Relief Valve chuẩn công nghiệp bao gồm các bộ phận chính sau:

• Thân van: Chịu lực chính, chế tạo từ gang, đồng, thép hoặc inox.

• Lò xo: Bộ phận tạo lực ép giữ đĩa van đóng; lực co giãn của lò xo quyết định áp suất cài đặt.

• Đĩa van: Bộ phận tiếp xúc trực tiếp với lưu chất, ngăn hoặc mở dòng chảy.

• Trục van: Định hướng chuyển động tịnh tiến của đĩa van.

• Vít điều chỉnh: Dùng để tăng hoặc giảm độ nén lò xo, từ đó thay đổi áp suất cài đặt.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối khi van ở trạng thái đóng (thường làm từ PTFE, NBR, EPDM).

• Đầu kết nối: Thiết kế dạng nối ren, mặt bích hoặc clamp tri-clamp.

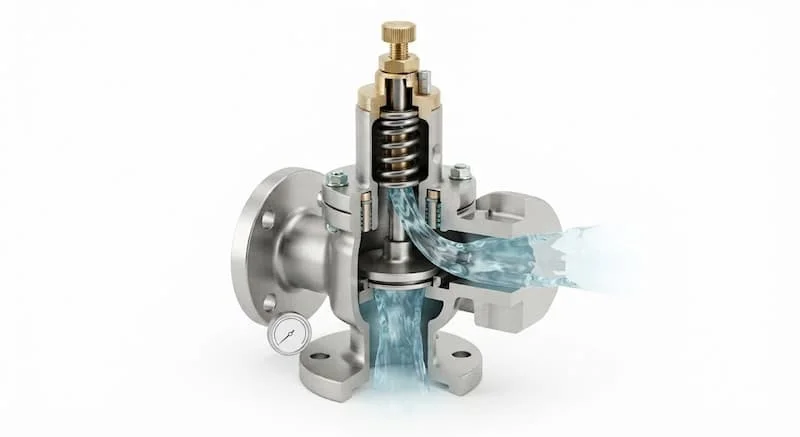

Nguyên lý hoạt động

Nguyên lý làm việc của van dựa trên sự cân bằng lực giữa lực đàn hồi của lò xo (hoặc áp suất màng) và áp suất của lưu chất:

1. Trạng thái bình thường: Áp suất đường ống (P làm việc) nhỏ hơn áp suất cài đặt (P cài đặt). Lực lò xo ép chặt đĩa van vào đế van, giữ trạng thái đóng kín hoàn toàn.

2. Trạng thái quá áp: Khi hệ thống gặp sự cố làm áp suất tăng đột ngột (P làm việc lớn hơn P cài đặt), áp lực lưu chất thắng lực ép lò xo. Đĩa van bị đẩy nâng lên, tạo khe hở cho lưu chất xả ra ngoài.

3. Trạng thái hồi phục: Khi áp suất giảm về mức an toàn (P làm việc nhỏ hơn hoặc bằng P cài đặt), lò xo bung ra đẩy đĩa van về vị trí cũ, đóng kín đường xả.

Ý nghĩa thông số: Áp suất cài đặt là ngưỡng áp suất bắt đầu mở van. Áp suất làm việc là mức áp suất ổn định của hệ thống khi vận hành bình thường (thường chọn P làm việc bằng 80% đến 90% P cài đặt).

Phân Loại Overpressure Relief Valve

Phân loại theo vật liệu

• Overpressure Relief Valve inox: Chịu ăn mòn hóa chất cực tốt, chịu nhiệt độ cao, dùng cho thực phẩm, dược phẩm, hóa chất.

• Overpressure Relief Valve đồng: Phù hợp cho môi trường nước sạch, khí nén nhẹ, hệ thống PCCC, chi phí hợp lý.

• Overpressure Relief Valve gang: Dùng phổ biến cho các đường ống nước công nghiệp kích thước lớn.

• Overpressure Relief Valve thép: Chịu được nhiệt độ và áp suất cực cao, chuyên dùng cho hệ thống hơi nóng công nghiệp và dầu khí.

Phân loại theo nguyên lý vận hành

• Dạng lò xo: Phổ biến nhất, phản ứng nhanh, cấu tạo đơn giản, dễ bảo trì.

• Dạng màng: Độ nhạy cao, dùng cho môi trường lưu chất có cặn bẩn hoặc hóa chất ăn mòn vì màng ngăn giúp bảo vệ lò xo.

• Dạng pilot: Độ chính xác cao, chuyên dùng cho các đường ống lớn, áp suất cực cao.

So sánh Overpressure Relief Valve với các loại van khác

1. Overpressure Relief Valve

• Chức năng: Xả bớt lưu chất khi vượt áp cài đặt.

• Nguyên lý: Mở từ từ tỷ lệ theo độ quá áp.

• Ứng dụng: Đường ống, máy bơm, bình chứa.

• Chi phí: Trung bình.

2. Van an toàn

• Chức năng: Mở hoàn toàn khẩn cấp để bảo vệ thiết bị.

• Nguyên lý: Mở đột ngột, tối đa lưu lượng ngay lập tức.

• Ứng dụng: Nồi hơi, bình chịu áp lực, hệ thống khí.

• Chi phí: Trung bình đến cao.

3. Van giảm áp

• Chức năng: Giảm và duy trì áp suất đầu ra ổn định.

• Nguyên lý: Điều chỉnh tiết lưu dòng chảy liên tục.

• Ứng dụng: Đầu vào thiết bị tiêu thụ, đường ống cấp nước.

• Chi phí: Trung bình đến cao.

Tại Sao Cần Lắp Overpressure Relief Valve Và Ứng Dụng Thực Tế

Tại sao cần lắp van quá áp

• Bảo vệ máy bơm, bình chứa và hệ thống đường ống khỏi nguy cơ rò rỉ, nứt vỡ.

• Đảm bảo an toàn cho người vận hành trực tiếp xung quanh khu vực máy móc.

• Giảm thiểu tối đa chi phí sửa chữa, thay thế linh kiện do sự cố tăng áp đột ngột.

• Đáp ứng đầy đủ các yêu cầu kỹ thuật và tiêu chuẩn an toàn công nghiệp.

Các lĩnh vực sử dụng phổ biến

• Hệ thống cấp nước, nhà máy xử lý nước và hệ thống PCCC.

• Hệ thống lò hơi, hơi nóng, trạm nén khí công nghiệp.

• Hệ thống dầu khí, hóa chất, dung môi.

• Ngành sản xuất thực phẩm, dược phẩm, hệ thống HVAC.

Sai lầm thường gặp khi sử dụng

• Chọn sai áp suất cài đặt: Cài quá thấp khiến van xả liên tục gây thất thoát lưu chất; cài quá cao khiến van không kịp mở khi sự cố xảy ra.

• Chọn sai kích thước: Van quá nhỏ không đáp ứng đủ lưu lượng xả, dẫn đến áp suất vẫn tiếp tục tăng dù van đã mở.

• Không kiểm tra định kỳ: Lò xo bị dãn hoặc cặn bẩn bám dính đĩa van khiến van bị kẹt.

• Lắp sai chiều dòng chảy hoặc không bảo trì, vệ sinh bề mặt làm kín của van.

Hướng Dẫn Lựa Chọn Và Sử Dụng Overpressure Relief Valve

Cách lựa chọn chuẩn kỹ thuật

1. Xác định môi trường làm việc: Nước, hơi, khí hay hóa chất để chọn vật liệu phù hợp (đồng, gang hay inox).

2. Xác định áp suất cài đặt và áp suất làm việc.

3. Xác định lưu lượng xả cần thiết để chọn kích thước van (DN).

4. Lựa chọn tiêu chuẩn kết nối: Nối ren, mặt bích hoặc clamp.

5. Lựa chọn thương hiệu uy tín có chứng nhận chất lượng (CO/CQ).

Lưu ý khi lắp đặt và bảo trì

• Lắp đúng chiều dòng chảy theo ký hiệu mũi tên đúc trên thân van.

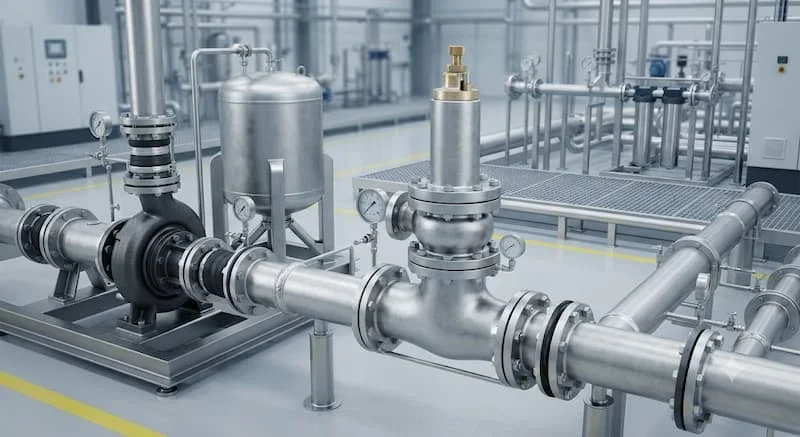

• Lắp van ở vị trí gần nguồn gây tăng áp (sau đầu ra máy bơm, trên đỉnh bình chứa).

• Kiểm tra, vệ sinh bề mặt làm kín và bảo trì định kỳ từ 6 đến 12 tháng một lần.

Câu Hỏi Thường Gặp (FAQ)

Overpressure Relief Valve khác gì van an toàn?

Van an toàn thường mở hoàn toàn tức thì để xả khẩn cấp cho hệ thống khí hoặc hơi. Overpressure Relief Valve mở từ từ theo tỷ lệ mức tăng áp suất, phù hợp cho chất lỏng và đường ống lưu thông liên tục.

Overpressure Relief Valve có điều chỉnh được áp suất không?

Có. Hầu hết các dòng Overpressure Relief Valve dạng lò xo đều có vít điều chỉnh ở đỉnh van, cho phép kỹ thuật viên điều chỉnh lực nén lò xo để thay đổi áp suất cài đặt.

Bao lâu nên kiểm định Overpressure Relief Valve một lần?

Nên kiểm tra định kỳ từ 6 đến 12 tháng một lần để đảm bảo độ nhạy và độ kín của van.

Kết Luận

Overpressure Relief Valve đóng vai trò vô cùng quan trọng trong việc bảo vệ toàn bộ hệ thống đường ống và thiết bị khỏi sự cố tăng áp đột ngột. Việc lựa chọn đúng loại van, vật liệu và thông số kỹ thuật sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ theo thời gian.

Hãy liên hệ với các đơn vị cung cấp uy tín để được tư vấn chọn lựa van quá áp phù hợp nhất với nhu cầu sử dụng của bạn đối với van quá áp.
