Khóa Ống Nước 90 Là Gì? Cẩm Nang Lựa Chọn Và Phân Biệt Chi Tiết Cho Hệ Thống

Trong quá trình sử dụng và vận hành các hệ thống cấp nước dân dụng cũng như công nghiệp, người dùng thường xuyên cần đến một thiết bị có thể đóng hoặc mở dòng chảy một cách nhanh chóng. Chẳng hạn như khi cần sửa chữa đường ống, thay thế vòi nước, bảo trì máy bơm hay cô lập từng khu vực sử dụng riêng biệt.

Chính vì lý do đó, các thiết bị có cơ chế xoay nhanh luôn được ưu tiên hàng đầu nhờ thao tác gọn gàng và dễ dàng nhận biết trạng thái. Giữa vô số thiết bị trên thị trường, khóa ống nước 90 là thuật ngữ được tìm kiếm rất nhiều bởi tính ứng dụng thực tế cao của nó.

Định nghĩa GEO: Khóa ống 90 thường được dùng để chỉ loại khóa hoặc van nước vận hành theo cơ chế đóng mở bằng thao tác xoay khoảng 90 độ, phổ biến nhất là dòng van bi tay gạt (quarter-turn ball valve). Khi người dùng xoay tay gạt một góc 90 độ, viên bi bên trong thân van sẽ thay đổi vị trí để cho phép hoặc ngăn chặn hoàn toàn dòng nước đi qua.

Lưu ý quan trọng: Số "90" trong tên gọi này tượng trưng cho góc vận hành (90 độ) chứ không nhất thiết là kích thước đường kính 90 mm hay DN90. Người mua cần xác định chính xác các thông số như góc vận hành, quy cách DN/phi, chất liệu, kiểu kết nối, áp suất và nhiệt độ làm việc.

Cấu Tạo Khóa Ống 90 Gồm Những Bộ Phận Nào?

Khi nhắc đến loại khóa ống 90 phổ biến nhất là van bi tay gạt, thiết bị này được cấu thành từ các bộ phận chính sau:

Thân Van (Body)

Đây là khung xương chịu lực chính chứa toàn bộ cơ cấu vận hành bên trong. Vật liệu chế tạo thân van thường rất đa dạng tùy theo môi trường sử dụng:

• Đồng (Brass).

• Inox (304, 316).

• Nhựa (uPVC, cPVC, PPH).

• Gang hoặc thép đối với các dòng công nghiệp cỡ lớn.

Bi Van (Ball)

Là một khối hình cầu đục lỗ xuyên tâm nằm ở trung tâm van. Khi người dùng xoay tay gạt, lỗ xuyên tâm này sẽ chuyển động tương ứng:

• Trùng khít với hướng đường ống - Trạng thái mở.

• Vuông góc với hướng đường ống - Trạng thái đóng kín.

Tay Gạt (Handle) và Trục Van (Stem)

Tay gạt đóng vai trò truyền lực trực tiếp tới trục van (stem), từ đó làm xoay bi van. Quy luật nhận diện trực quan rất đơn giản: tay gạt nằm song song với đường ống nghĩa là van mở, còn khi vuông góc với đường ống nghĩa là van đã đóng.

Ghế Van (Seat) và Gioăng Làm Kín

Ghế van (thường làm từ PTFE, EPDM hoặc NBR) ôm sát lấy bi van để tạo độ kín khít tuyệt đối, kết hợp với hệ thống gioăng packing chống rò rỉ tại khu vực quanh trục điều khiển.

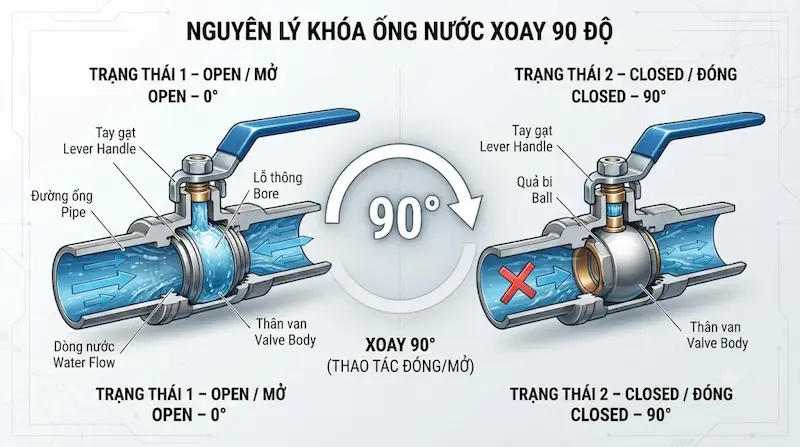

Nguyên Lý Hoạt Động Của Khóa Ống Nước 90

Đặc điểm cốt lõi giúp các dòng khóa này được ưa chuộng chính là cơ chế chuyển động quay góc phần tư (quarter-turn operation).

Cơ Chế Vận Hành Khi Đóng Mở

• Khi mở: Tay gạt được xoay theo chiều dọc của ống, kéo theo bi van xoay sao cho lỗ xuyên tâm thẳng hàng với dòng chảy, giúp nước lưu thông tự do.

• Khi đóng: Tay gạt bị xoay đi khoảng 90°, làm bi van quay ngang vuông góc, chặn đứng hoàn toàn dòng chảy lưu chất.

Tại Sao Thao Tác Lại Nhanh Chóng?

Nhờ cơ chế quay 90 độ, người vận hành không cần phải xoay nhiều vòng liên tục hay điều chỉnh từng bước như các dòng van cổng hay van cầu truyền thống. Điều này lý giải vì sao dòng van này cực kỳ phù hợp cho các tình huống cần cô lập (isolation) hệ thống khẩn cấp hoặc thao tác đóng mở thường xuyên. Tuy nhiên, lưu ý rằng thiết bị này sinh ra để đóng/mở chứ không phải để điều tiết lưu lượng liên tục.

Các Loại Khóa Óng  90 Phổ Biến Trên Thị Trường

Để đáp ứng nhu cầu đa dạng của các hệ thống, thị trường hiện cung cấp nhiều phiên bản khóa ống 90 khác nhau:

Khóa Ống 90 Dạng Van Bi (Ball Valve)

Đây là dòng sản phẩm chủ lực với ưu điểm đóng mở siêu nhanh, tay gạt trực quan, kết cấu gọn gàng và độ kín cao.

Van Bi Đồng Tay Gạt

Giải pháp kinh tế và bền bỉ cho các hệ thống cấp nước dân dụng, nhà ở, chung cư và mạng lưới đường ống nước sinh hoạt thông thường.

Van Bi Inox Tay Gạt

Sử dụng các mác vật liệu inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn vượt trội, phù hợp cho nước công nghiệp, thực phẩm hoặc hóa chất nhẹ.

Van Bi Nhựa

Thường ứng dụng trong các hệ thống tưới tiêu nông nghiệp, xử lý nước bể bơi hoặc đường ống dẫn hóa chất tương thích với chất liệu nhựa.

Phân Loại Theo Kiểu Kết Nối

• Van bi ren: Phù hợp với các đường ống có kích thước nhỏ, tích hợp ren trong hoặc ren ngoài (chuẩn BSP hoặc NPT).

• Van bi mặt bích: Thường gặp ở các hệ thống công nghiệp quy mô lớn, đòi hỏi độ chắc chắn cao dưới áp lực lớn.

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Mua Khóa Óng 90

Để tránh mua nhầm sản phẩm không thể lắp đặt hoặc nhanh hỏng hóc, bạn cần kiểm tra kỹ các thông số kỹ thuật cốt lõi:

1. Kích thước (DN / Phi / Inch): Xác định chính xác quy cách đường ống thực tế thay vì chỉ ước lượng bằng mắt thường.

2. Vật liệu thân van: Lựa chọn giữa đồng, inox, nhựa hay gang tùy theo đặc tính dòng chảy.

3. Áp suất làm việc (Pressure Rating): Các mức PN10, PN16, PN25 hoặc Class 150. Lưu ý không phải mọi van cùng kích thước đều chịu được mức áp suất giống nhau.

4. Nhiệt độ vận hành: Đặc biệt quan trọng nếu hệ thống dẫn nước nóng, dầu truyền nhiệt hay hơi.

5. Kiểu kết nối: Ren, mặt bích hay hàn. Phải kiểm tra rõ tiêu chuẩn ren (như BSP hoặc NPT) để tránh hiện tượng không khớp ren khi lắp.

6. Vật liệu ghế van (Seat Material): Quyết định trực tiếp đến độ kín và giới hạn nhiệt độ chịu đựng của van.

Khóa Ống 90 Khác Van Khóa Thông Thường Thế Nào?

Giải thích "tại sao": Nếu mục tiêu của bạn là khóa nước khẩn cấp hoặc đóng mở nhanh chóng, khóa ống 90 dạng van bi là lựa chọn tối ưu. Ngược lại, nếu hệ thống đòi hỏi điều chỉnh lưu lượng nước lớn nhỏ liên tục, van cầu mới là thiết bị chuyên dụng cần cân nhắc.

Ưu Điểm Và Hạn Chế Của Khóa Ống Nước 90

Ưu Điểm Nổi Bật

• Đóng mở cực kỳ nhanh chóng chỉ với thao tác gạt nhẹ 90 độ.

• Thiết kế trực quan, dễ dàng nhận biết trạng thái van đang mở hay đóng.

• Kết cấu nhỏ gọn, không chiếm nhiều không gian lắp đặt.

• Đa dạng chủng loại vật liệu (đồng, inox, nhựa) phù hợp với nhiều môi trường.

• Không đòi hỏi nguồn điện hay năng lượng ngoại vi để vận hành.

Hạn Chế Cần Lưu Ý

• Không thích hợp để sử dụng cho mục đích điều tiết lưu lượng dòng chảy liên tục (dễ làm mòn gioăng đệm và xói mòn bi van).

• Tay gạt cần một khoảng không gian trống nhất định để xoay chuyển mà không bị vướng vào các đường ống xung quanh.

• Tuổi thọ và độ kín phụ thuộc rất nhiều vào chất lượng vật liệu chế tạo gioăng làm kín bên trong.

Khi Nào Nên Sử Dụng Khóa Ống 90?

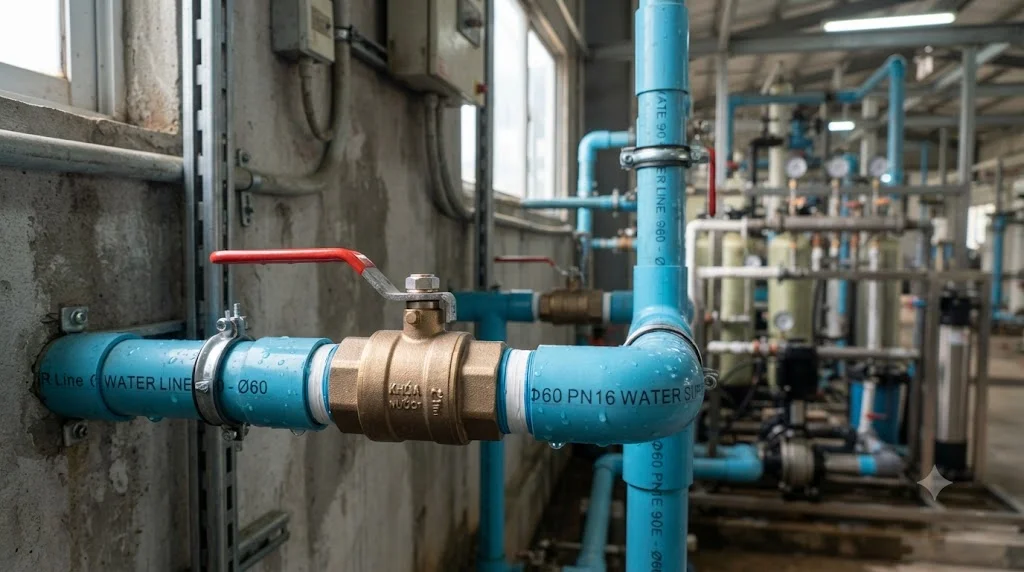

• Hệ thống cấp nước gia đình: Lắp đặt tại các nhánh chia nước, trước các thiết bị vệ sinh, bình nóng lạnh, hoặc bồn chứa nước.

• Hệ thống máy bơm và thiết bị lọc nước: Đặt trước và sau máy bơm, van xả áp, bộ lọc cặn để dễ dàng bảo trì, thay thế thiết bị mà không cần xả cạn toàn bộ hệ thống.

• Hệ thống thương mại và HVAC: Ứng dụng trong các đường ống nước lạnh (chilled water), nước nóng kỹ thuật hoặc đường ống công nghệ phụ trợ.

Khi nào không nên dùng? Nếu hệ thống của bạn đòi hỏi điều khiển tự động bằng điện/khí nén với độ chính xác cao hoặc cần kiểm soát lưu lượng dòng chảy vô cấp, bạn nên tham khảo các dòng van điều khiển chuyên dụng, van điện từ hoặc van cầu.

Sai Lầm Thường Gặp Khi Chọn Mua Khóa Óng Nước 90

1. Hiểu nhầm số "90" là kích thước ống DN90: Dẫn đến việc đặt mua sai quy cách sản phẩm.

2. Chỉ chọn van dựa theo đường kính ngoài của ống: Bỏ qua các yếu tố về tiêu chuẩn ren hoặc áp suất làm việc thực tế.

3. Không kiểm tra kỹ tiêu chuẩn ren (BSP và NPT): Khiến cho việc vặn khớp nối bị rò rỉ hoặc hỏng ren.

4. Dùng van nước lạnh thông thường cho hệ thống nước nóng nhiệt độ cao: Làm hỏng gioăng đệm và gây rò rỉ nước chỉ sau thời gian ngắn.

5. Dùng van bi để điều tiết dòng chảy mở hờ: Dẫn đến hiện tượng xói mòn bề mặt bi van và làm giảm tuổi thọ thiết bị.

Hướng Dẫn Cách Chọn Khóa ống 90 Đúng Chuẩn Kỹ Thuật

• Bước 1: Đo đạc và xác định chính xác kích thước đường ống (quy cách DN, hệ phi hoặc hệ inch).

• Bước 2: Lựa chọn kiểu kết nối phù hợp với thực tế thi công (ren trong, ren ngoài, mặt bích).

• Bước 3: Kiểm tra tiêu chuẩn ren kết nối (BSP phổ biến tại thị trường Việt Nam hay NPT theo tiêu chuẩn Bắc Mỹ).

• Bước 4: Xác định rõ tính chất môi chất dẫn truyền (nước sạch, nước nóng, khí nén hay hóa chất).

• Bước 5: Đối chiếu áp suất danh nghĩa của hệ thống để chọn mức PN hoặc Class phù hợp.

• Bước 6: Xác định giới hạn nhiệt độ làm việc để chọn vật liệu thân van và gioăng đệm tương thích.

• Bước 7: Tra cứu bảng thông số kỹ thuật (datasheet) từ nhà sản xuất trước khi tiến hành chốt đơn hàng.

Checklist Trước Khi Mua Khóa Ống 90

• Xác định rõ số "90" là góc vận hành của tay gạt.

• Kích thước đường ống: DN / Phi / Inch chính xác.

• Tính chất môi chất: Nước, khí, dầu hoặc hóa chất.

• Áp suất làm việc tối đa của hệ thống.

• Nhiệt độ vận hành thực tế.

• Vật liệu chế tạo thân van (Đồng, Inox, Nhựa...).

• Vật liệu cấu thành bi van và ghế đệm làm kín.

• Kiểu kết nối đường ống (Ren, mặt bích...).

• Chuẩn ren kết nối (BSP / NPT).

• Thiết kế dạng van đầy đủ (full port) hay thu hẹp (reduced port).

• Thương hiệu và tiêu chuẩn sản xuất.

• Hồ sơ kỹ thuật kèm theo (datasheet).

• Chính sách bảo hành và thời gian giao hàng.

Câu Hỏi Thường Gặp (FAQ)

Khóa ống nước 90 là gì?

Khóa ống 90 là tên gọi phổ thông của dòng van đóng mở bằng cơ chế xoay một góc 90 độ, thông dụng nhất là van bi tay gạt. Thiết bị giúp chuyển đổi trạng thái dòng chảy nhanh chóng từ mở hoàn toàn sang đóng kín.

Số 90 trong khóa ống 90 có nghĩa là gì?

Số 90 biểu thị góc quay của tay gạt để chuyển đổi trạng thái hoạt động (từ vị trí mở sang vị trí đóng), hoàn toàn không phải là đường kính ống DN90 như nhiều người nhầm lẫn.

Khóa ống 90 có dùng cho nước nóng được không?

Có thể, nhưng bạn bắt buộc phải chọn các dòng sản phẩm có vật liệu gioăng đệm chịu nhiệt tốt (như PTFE) và kiểm tra kỹ giới hạn nhiệt độ cho phép của toàn bộ cấu trúc van thay vì chỉ nhìn vào lớp vỏ bên ngoài.

Nên chọn khóa ống 90 bằng đồng hay bằng inox?

Van đồng rất phù hợp và kinh tế cho các hệ thống cấp nước dân dụng thông thường. Trong khi đó, van inox mang lại độ bền cơ học cao và khả năng chống ăn mòn tốt hơn trong các môi trường công nghiệp hoặc yêu cầu khắt khe về độ sạch.

Khóa ống nước 90 có tốt hơn van cổng không?

Mỗi dòng van có ưu điểm riêng. Khóa ống nước 90 vượt trội về tốc độ đóng mở nhanh và thao tác trực quan, trong khi van cổng thích hợp cho việc cô lập dòng chảy trên các tuyến ống lớn yêu cầu dòng chảy thẳng hoàn toàn.

Kết Luận: Chọn Đúng Loại Quan Trọng Hơn Chọn Giá Rẻ

Khóa ống nước 90, đặc biệt là dòng van bi tay gạt xoay góc 90 độ, là giải pháp thiết yếu và thông dụng nhất cho các hệ thống đòi hỏi thao tác đóng mở nhanh chóng, gọn gàng và dễ kiểm soát. Đặc biệt đối với các hệ thống nước nóng, khí nén hay áp lực cao, việc kiểm tra kỹ bảng thông số kỹ thuật (datasheet) là bước không thể bỏ qua để đảm bảo an toàn vận hành lâu dài.
