Kích Thước DN150 Là Gì? Quy Đổi Kích Thước, Tiêu Chuẩn Và Ứng Dụng Chuẩn Kỹ Thuật

Trong quá trình thiết kế, thi công hoặc bảo trì hệ thống đường ống công nghiệp, việc nhầm lẫn giữa đường kính danh nghĩa DN 150 và đường kính thực tế của ống là sự cố rất phổ biến. Rất nhiều kỹ sư và nhà thầu mua sai van, mặt bích chỉ vì mặc định con số "150" chính là 150 mm.

Sự bất đồng về mặt kích thước này không chỉ gây ra lãng phí chi phí đổi trả thiết bị, dừng tiến độ thi công mà còn nguy cơ gây ra rò rỉ, sụt áp nghiêm trọng cho toàn bộ tuyến ống. Bài viết này sẽ phân tích chi tiết kích thước DN 150 là gì, cách quy đổi chuẩn xác và checklist lựa chọn thiết bị đường ống chuẩn kỹ thuật.

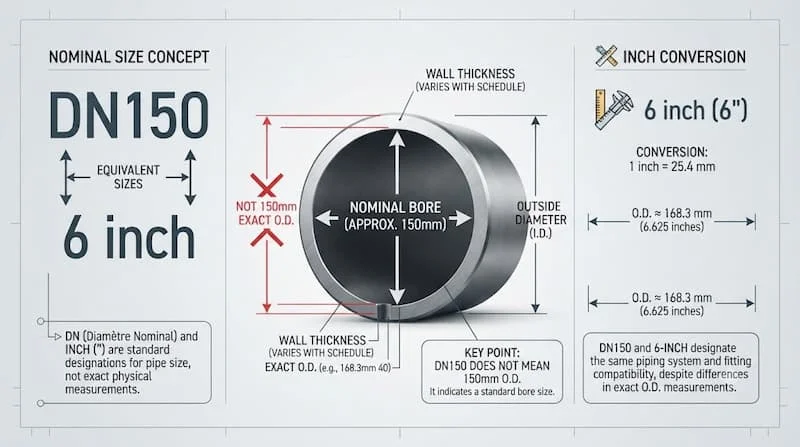

DN150 Là Gì? Giải Thích Dễ Hiểu

DN 150 là ký hiệu đường kính danh nghĩa của hệ thống đường ống, thường được quy đổi tương đương khoảng 6 inch. DN 150 được sử dụng để xác định cấp kích thước tương thích giữa đường ống, van, mặt bích và các phụ kiện, nhưng không đồng nghĩa với đường kính thực tế của mọi loại ống là đúng 150 mm.

Ký hiệu DN bắt nguồn từ tiếng Pháp (Diamètre Nominal) hay tiếng Anh (Diameter Nominal). Đây là thông số định danh chung do các tổ chức chuẩn hóa quốc tế quy định nhằm:

• Đồng bộ hóa hệ thống: Giúp kết nối chuẩn xác giữa ống, van bướm, van cổng, mặt bích, cút, tê và rắc co.

• Đơn giản hóa thương mại: Giúp kỹ sư và nhà cung cấp dễ dàng trao đổi quy cách thiết bị mà không cần đo đạc từng milimet rườm rà.

• Không phải kích thước thực: Số "150" chỉ là con số quy ước tròn. Đường kính ngoài thực tế (OD) và đường kính trong thực tế (ID) của ống DN 150 sẽ phụ thuộc vào độ dày thành ống (Schedule/PN) và tiêu chuẩn sản xuất.

DN 150 Tương Đương Bao Nhiêu Inch?

Trong kỹ thuật cơ điện (MEP) và vật tư công nghiệp, người ta thường gọi song song hệ DN (mm) và hệ NPS (inch). Ống DN 150 được quy đổi tiêu chuẩn tương đương với 6 inch (hoặc 6").

Dưới đây là bảng quy đổi kích thước đường ống danh nghĩa thông dụng trong ngành:

Lưu ý quan trọng khi quy đổi:

Quy đổi từ DN sang inch hoàn toàn là quy đổi danh nghĩa. Bạn tuyệt đối không dùng phép tính toán học 150 / 25,4 = 5,9 inch hay ngược lại lấy 6 x 25,4 = 152,4 mm để làm thước đo thực tế mua van, bích. Khi đặt hàng vật tư, kỹ sư bắt buộc phải đo thực tế đường kính ngoài (OD) và tra cứu tiêu chuẩn đi kèm.

Kích Thước DN 150 Bao Nhiêu Mm?

Thực tế, kích thước thực của ống DN 150 phụ thuộc vào tiêu chuẩn chế tạo và độ dày thành ống (thickness). Bề dày này thay đổi theo cấp áp suất danh nghĩa (PN) hoặc tiêu chuẩn Schedule (SCH).

Với đường ống thép tiêu chuẩn 6 inch (NPS 6 / DN 150), đường kính ngoài chuẩn (OD) thường gặp nhất là 168,3 mm. Tuy nhiên, đường kính trong (ID) sẽ biến thiên dựa theo độ dày thành ống:

Công thức tính: ID = OD - (2 x Độ dày thành ống)

Bảng giải thích các thông số kích thước cơ bản của hệ thống DN 150:

DN 150 Có Những Tiêu Chuẩn Nào?

Không phải mọi phụ kiện DN 150 đều có thể lắp vừa vặn với nhau. Sự tương thích phụ thuộc hoàn toàn vào hệ tiêu chuẩn mặt bích và kết nối:

1. Tiêu chuẩn JIS (Nhật Bản)

• Các cấp phổ biến: JIS 5K, JIS 10K, JIS 16K, JIS 20K.

• Đặc điểm: Bít mặt bích DN 150 theo JIS 10K có số lỗ bulông, tâm lỗ và đường kính ngoài bích khác hoàn toàn với tiêu chuẩn châu Âu hay Mỹ. Thường dùng trong các nhà máy Nhật Bản, Hàn Quốc.

2. Tiêu chuẩn DIN / EN (Châu Âu)

• Các cấp phổ biến: PN6, PN10, PN16, PN25, PN40.

• Đặc điểm: Sử dụng hệ mét làm chuẩn. Phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải và nhà máy hóa chất công nghệ Đức, Châu Âu.

3. Tiêu chuẩn ANSI / ASME (Mỹ)

• Các cấp phổ biến: Class 150, Class 300, Class 600.

• Đặc điểm: Được ký hiệu là NPS 6 Class 150. Đường kính lỗ bulông và độ dày bích rất lớn, dùng phổ biến trong ngành dầu khí, hóa chất nặng và nhiệt điện.

4. Tiêu chuẩn ISO

• Đặc điểm: Hệ tiêu chuẩn quốc tế quy định đồng bộ về kích thước hình học, tạo tiền đề để chuẩn hóa các hệ số OD/ID cho các loại ống nhựa và kim loại.

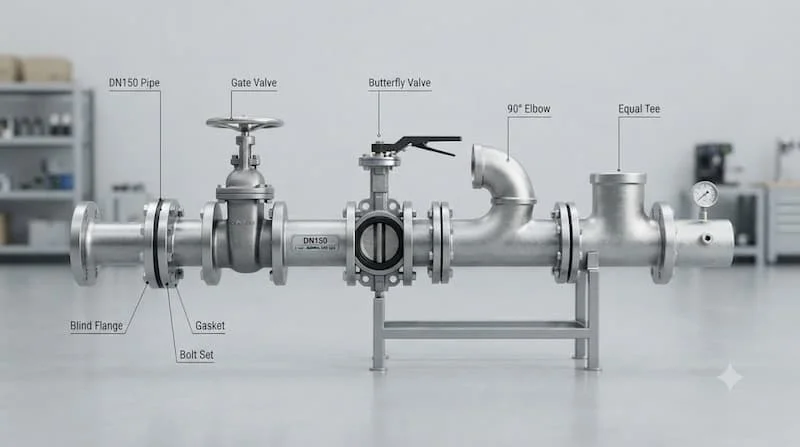

DN 150 Có Những Loại Sản Phẩm Nào?

Do là kích thước trung bình - lớn rất phổ biến, hầu hết các nhà sản xuất thiết bị đường ống đều sản xuất hệ sinh thái sản phẩm đầy đủ cho đường ống DN 150:

• Ống dẫn: Ống thép đúc, ống thép hàn, ống inox 304/316, ống nhựa UPVC/HDPE DN 150.

• Van bướm DN 150: Dạng tay kẹp Wafer, tay quay vô năng hoặc điều khiển điện/khí nén.

• Van bi DN 150: Dạng nối bích 2 thân hoặc 3 thân chịu áp suất cao.

• Van cổng (Van cửa) DN 150: Van cổng ty nổi, ty chìm chuyên dụng cho hệ thống PCCC và nước sạch.

• Van một chiều DN 150: Dạng lá lật, dạng cánh bướm giúp ngăn dòng chảy ngược.

• Van cầu DN 150: Chuyên dùng điều tiết lưu lượng cho hệ thống hơi nóng, lò hơi.

• Phụ kiện kết nối: Mặt bích (Flange), Cút 90 độ (Elbow), Tê đều/Tê giảm (Tee), Rắc co, Chén hàn DN 150.

Bảng tổng hợp phụ kiện kết nối đường ống DN 150:

So Sánh DN 150 Với DN125 Và DN200

Việc nâng hoặc giảm cấp kích thước đường ống ảnh hưởng trực tiếp đến vận tốc và lưu lượng dòng chảy.

Phân tích lưu lượng kỹ thuật:

Theo công thức lưu lượng Q = A x v (trong đó A là tiết diện, v là vận tốc), khi nâng từ DN125 lên DN 150, diện tích tiết diện tăng đáng kể, giúp giảm tổn thất áp suất do ma sát trên đường ống dài. Do đó, kỹ sư không nên tùy tiện hạ kích thước thiết bị xuống DN125 chỉ để tiết kiệm chi phí ban đầu, vì điều này dễ gây hiện tượng quá tải và tăng công suất bơm.

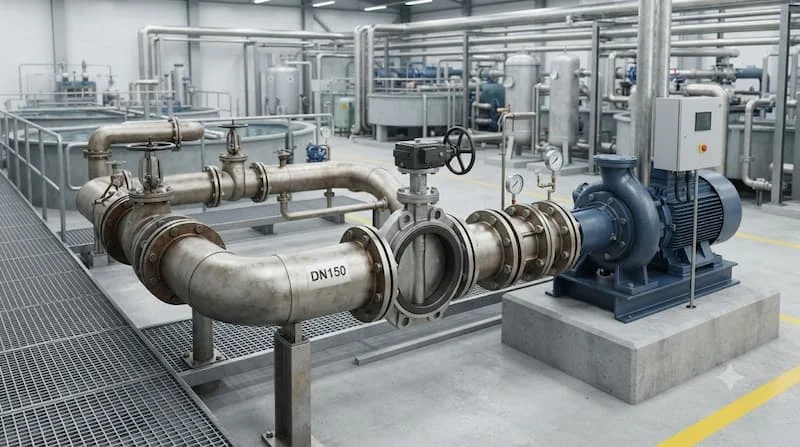

DN 150 Được Sử Dụng Ở Đâu?

Sở hữu kích thước hoàn hảo cho các dòng chảy lưu lượng lớn, hệ thống DN 150 xuất hiện dày đặc trong cả dân dụng lẫn công nghiệp:

• Hệ thống PCCC (Đường ống phòng cháy chữa cháy): DN 150 thường được dùng làm đường ống cấp nước trục đứng chính trong các tòa nhà cao tầng, nhà xưởng quy mô lớn.

• Hệ thống cấp thoát nước đô thị: Trạm bơm tăng áp, nhà máy xử lý nước thải, đường ống phân phối nước sạch.

• Hệ thống HVAC: Đường ống nước lạnh (Chilled Water) cho hệ thống điều hòa trung tâm tòa nhà commercial.

• Nhà máy công nghiệp: Đường ống dẫn hơi nóng trong nhà máy dệt may, thực phẩm, đường ống dẫn dầu, hóa chất trong ngành lọc hóa dầu.

Những Sai Lầm Thường Gặp Khi Chọn Thiết Bị DN 150

1. Mặc định DN 150 = OD 150 mm: Mua ống nhựa hoặc van về nhưng không thể đút vừa ống thép do sai lệch đường kính ngoài.

2. Bỏ qua tiêu chuẩn kết nối mặt bích: Mua van bướm DN 150 chuẩn ANSI Class 150 nhưng lại lắp vào hệ thống đường ống hàn bích JIS 10K, khiến các lỗ bulông bị lệch hoàn toàn.

3. Không kiểm tra cấp áp suất PN/Class: Sử dụng van cổng DN 150 PN10 cho đường ống PCCC áp suất làm việc 14 bar (PN16), dẫn đến vỡ thân van khi thử áp.

4. Chọn sai vật liệu theo môi trường: Lựa chọn van gang đĩa gang cho môi trường hóa chất nhẹ hoặc nước biển, gây ăn mòn hỏng van chỉ sau thời gian ngắn.

Cách Chọn Ống Và Van DN 150 Phù Hợp

Để chọn đúng van và phụ kiện DN 150 ngay từ lần đầu tiên, kỹ sư cần thực hiện đúng theo các bước sau:

1. Xác định kích thước chuẩn: Xác nhận hệ thống dùng ống DN 150 / 6 inch và kiểm tra chính xác đường kính ngoài OD của ống hiện hữu.

2. Chọn tiêu chuẩn kết nối: Kiểm tra tiêu chuẩn mặt bích của hệ thống là JIS 10K, DIN PN16 hay ANSI Class 150.

3. Xác định áp suất làm việc: Chọn thiết bị có áp suất định mức (PN10, PN16, PN25) cao hơn áp suất vận hành tối đa của bơm.

4. Xác định môi trường lưu chất: Chọn vật liệu thân/gioăng thích hợp (Thân gang/gioăng EPDM cho nước; Thân inox/gioăng PTFE cho hóa chất; Thân thép cho hơi nóng).

5. Chọn kiểu vận hành: Van thao tác cơ (tay kẹp, tay quay) hay cần lắp bộ điều khiển điện hoặc khí nén tự động hóa.

Checklist Trước Khi Mua Sản Phẩm DN 150

Đánh dấu kiểm tra từng tiêu chí dưới đây trước khi chốt đơn đặt hàng vật tư DN 150:

• Xác nhận chính xác kích thước đường ống là DN 150 (6 inch).

• Khớp tiêu chuẩn kết nối (JIS, DIN, ANSI, BS).

• Kiểm tra đường kính ngoài (OD) và độ dày thành ống.

• Xác nhận cấp chịu áp suất (PN10, PN16, Class 150...).

• Kiểm tra loại lưu chất (Nước sạch, nước thải, PCCC, Hóa chất, Hơi).

• Lựa chọn đúng vật liệu chế tạo (Gang, Thép, Inox, Nhựa).

• Kiểm tra khoảng cách lọt lòng / chiều dài lắp đặt van (Face to Face).

• Yêu cầu chứng chỉ CO, CQ và giấy bảo hành từ nhà cung cấp.

Câu Hỏi Thường Gặp Về DN 150

1. DN 150 là bao nhiêu inch?

DN 150 được quy đổi tương đương tiêu chuẩn là 6 inch (NPS 6).

2. DN 150 có phải đường kính ống là 150 mm không?

Không. DN 150 là đường kính danh nghĩa quy ước. Đường kính ngoài thực tế của ống thép DN 150 thường là 168,3 mm, còn đường kính trong phụ thuộc vào độ dày thành ống.

3. Mặt bích DN 150 JIS 10K có lắp vừa mặt bích DN 150 BS PN16 không?

Không vừa. Mặc dù cùng kích thước danh nghĩa DN150, nhưng đường kính đường tròn tâm lỗ bulông (PCD) và số lượng/kích thước lỗ bulông của 2 tiêu chuẩn này hoàn toàn khác nhau.

4. Van bướm DN150 Wafer có lắp được cho cả bích JIS và DIN không?

Có. Hầu hết các dòng van bướm DN150 dạng Wafer đa tiêu chuẩn (Multi-standard) được thiết kế các tai bích hình oval linh hoạt, cho phép xỏ bulông vừa cho cả bích JIS 10K, BS PN16 lẫn ANSI Class 150.

DN150 – Kích Thước Phổ Biến Trong Hệ Thống Đường Ống

Kích thước DN150 (tương đương 6 inch) đóng vai trò xương sống trong hầu hết các hệ thống cấp thoát nước, PCCC và đường ống công nghiệp hiện nay. Việc nắm rõ khái niệm đường kính danh nghĩa, phân biệt đúng đường kính ngoài OD thực tế và chọn đúng tiêu chuẩn kết nối là yếu tố quyết định để hệ thống vận hành an toàn, không rò rỉ.

Bạn đang cần tìm kiếm các dòng van, mặt bích hoặc phụ kiện DN150 chuẩn tiêu chuẩn JIS, DIN, ANSI cho công trình của mình? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi, cung cấp thông số áp suất và môi trường làm việc để nhận tư vấn kỹ thuật chính xác và báo giá tốt nhất đối với dn150.
