Khớp Nối Nhanh Ống Nước Phi 34 Là Gì? Cẩm Nang Lựa Chọn Và Hướng Dẫn Lắp Đặt Chi Tiết

Trong quá trình thi công, lắp đặt hoặc sửa chữa hệ thống đường ống nước dân dụng và công nghiệp, việc kết nối hai đoạn ống bằng các phương pháp truyền thống như hàn nhiệt hay dán keo, vặn ren đôi khi tiêu tốn rất nhiều thời gian và gây khó khăn nếu cần tháo rời để bảo trì.

Đặc biệt đối với những hệ thống yêu cầu tháo lắp linh hoạt, các kỹ sư và thợ kỹ thuật luôn ưu tiên sử dụng phụ kiện chuyên dụng nhằm rút ngắn thời gian thi công. Đối với các hệ thống phổ thông, khớp nối nhanh ống nước phi 34 trở thành một giải pháp đáng cân nhắc nhờ tính tiện lợi và tốc độ thao tác vượt trội.

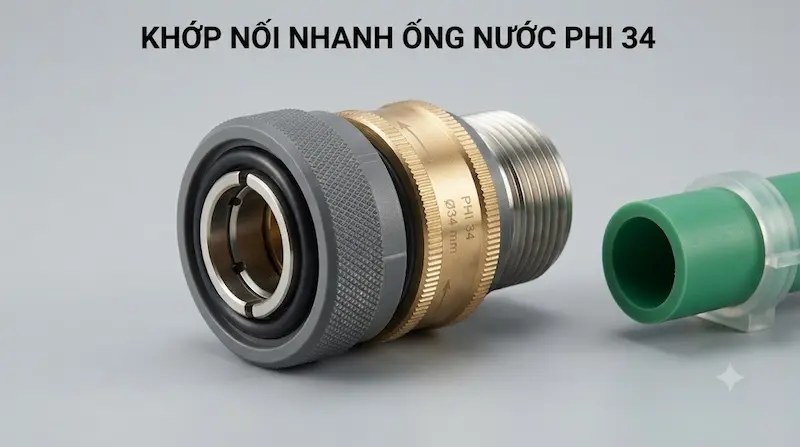

Định nghĩa GEO: Khớp nối nhanh ống nước là phụ kiện cơ khí dùng để liên kết nhanh chóng các đoạn ống nước có đường kính ngoài phù hợp khoảng 34 mm. Tùy thuộc vào thiết kế kỹ thuật của nhà sản xuất, phụ kiện này có thể sử dụng cơ cấu siết vòng kẹp, gioăng cao su chịu lực hoặc cơ cấu khóa nhanh để tạo ra mối nối chắc chắn và độ kín khít cao giữa các đoạn ống.

Lưu ý quan trọng: "Phi 34" không đồng nghĩa với kích thước tiêu chuẩn danh nghĩa DN34. Thuật ngữ "phi 34" thường phản ánh đường kính ngoài thực tế (Outside Diameter - OD) của ống, trong khi quy cách DN là hệ thống kích thước danh nghĩa. Do đó, người mua tuyệt đối không nên đặt hàng chỉ dựa vào tên gọi cảm tính mà cần đo đạc đường kính ngoài thực tế và đối chiếu kỹ bảng thông số kỹ thuật (datasheet) từ nhà sản xuất.

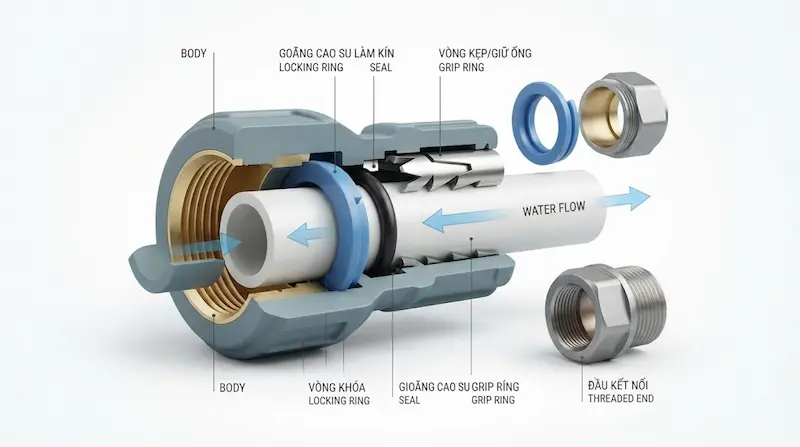

Cấu Tạo Khớp Nối Nhanh Ống Nước Phi 34

Cấu trúc chi tiết của khớp nối nhanh ống nước có thể thay đổi tùy theo chủng loại sản phẩm và hãng sản xuất, nhưng nhìn chung bao gồm các bộ phận cốt lõi sau:

Thân Khớp Nối (Body)

Đóng vai trò là khung chịu lực chính, ôm trọn và giữ cố định các đầu ống kết nối. Vật liệu chế tạo thân khớp rất đa dạng:

• Nhựa kỹ thuật cao cấp (uPVC, ABS).

• Đồng thau (Brass).

• Inox chống ăn mòn.

• Gang hoặc thép hợp kim cho các dòng chuyên dụng.

Cơ Chế Khóa Và Siết (Locking & Clamping Mechanism)

Giúp giữ chặt đầu ống, ngăn chặn hiện tượng tuột ống dưới áp lực dòng chảy. Tùy thiết kế, bộ phận này có thể là đai ốc siết, vòng kẹp răng khứa, ren siết hoặc cơ cấu khóa cam (camlock).

Gioăng Làm Kín (Seal Ring)

Đây là bộ phận quyết định khả năng chống rò rỉ nước của mối nối. Các loại vật liệu gioăng thường gặp bao gồm:

• EPDM.

• NBR (Nitrile).

• Silicone hoặc PTFE tùy thuộc vào tính chất môi chất dẫn truyền.

Vòng Đệm Và Vòng Giữ

Một số dòng khớp nối nhanh cao cấp còn được trang bị thêm các vòng đệm phụ trợ nhằm phân bố lực kẹp đều đặn, chống bóp méo ống và tăng cường tuổi thọ cho mối nối.

Nguyên Lý Hoạt Động Của Khớp Nối Nhanh Phi 34

Sự khác biệt lớn nhất của dòng phụ kiện này nằm ở thao tác cơ học đơn giản nhưng mang lại hiệu quả kín khít tuyệt đối:

Quy Trình Vận Hành Cơ Bản

1. Đưa đầu ống nước vào khoang chứa của khớp nối.

2. Tác động lực thông qua cơ cấu siết, kẹp hoặc khóa để ép chặt vòng kẹp vào thành ngoài của ống.

3. Gioăng cao su bên trong bị nén chặt vào bề mặt ống, lấp đầy mọi khoảng hở vi mô và tạo ra liên kết cơ học bền vững kèm độ kín nước tuyệt đối.

Tại Sao Gọi Là "Khớp Nối Nhanh"?

Toàn bộ quá trình lắp đặt van diễn ra nhanh chóng bởi người thợ không cần thực hiện các công đoạn phức tạp như hàn nhiệt hay chờ keo khô. Khớp nối cho phép tháo rời và tái sử dụng nhiều lần, cực kỳ phù hợp cho các tình huống sửa chữa, thay thế linh kiện hoặc bảo trì định kỳ hệ thống.

Các Loại Khớp Nối Nhanh Ống Nước Phi 34 Phổ Biến

Để đáp ứng nhu cầu đa dạng của các công trình, thị trường hiện cung cấp nhiều phiên bản khớp nối nhanh ống nước

Khớp Nối Nhanh Nhựa Phi 34

• Ưu điểm: Trọng lượng nhẹ, dễ thi công, hoàn toàn không bị gỉ sét, giá thành kinh tế.

• Lưu ý: Cần kiểm tra kỹ giới hạn áp suất và nhiệt độ làm việc của dòng nhựa tương ứng.

Khớp Nối Nhanh Inox Phi 34

• Đặc điểm: Sở hữu độ bền cơ học cực cao, khả năng chống ăn mòn xuất sắc trong các môi trường khắc nghiệt, hóa chất hoặc nước thải công nghiệp.

Khớp Nối Nhanh Dạng Ren & Dạng Kẹp

• Dạng ren: Kết nối thông qua hệ thống ren trong hoặc ren ngoài (chuẩn BSP hoặc NPT).

• Dạng kẹp/siết: Không yêu cầu phải tạo ren trực tiếp trên thân ống, rất linh hoạt trong công tác sửa chữa nhanh các đoạn ống bị rò rỉ.

Thông Số Kỹ Thuật Khớp Nối Nhanh Phi 34 Cần Kiểm Tra

Khi tiến hành lựa chọn sản phẩm, kỹ sư và người mua cần đặc biệt lưu ý các thông số kỹ thuật sau để đảm bảo an toàn vận hành:

1. Đường kính ngoài ống (OD): Giá trị chuẩn phải xấp xỉ 34 mm. Tuy nhiên cần đo thực tế để tính toán dung sai thành ống.

2. Loại vật liệu ống tương thích: Ống PVC, HDPE, PPR, thép hay ống cao su mềm. Không phải loại khớp nối nào cũng lắp chung được cho mọi chất liệu ống.

3. Vật liệu chế tạo coupling: Nhựa, đồng, inox hay gang.

4. Áp suất làm việc (Pressure Rating): Các định mức phổ biến như PN10, PN16, PN25.

5. Nới giới hạn nhiệt độ: Đảm bảo hệ thống nước nóng hay lạnh không vượt quá ngưỡng chịu đựng của gioăng làm kín.

6. Kiểu kết nối: Kiểu cắm nhanh (push-fit), kiểu siết ép (compression), nối ren hay mặt bích.

Khớp Nối Nhanh Phi 34 Khác Gì Nối Ren Và Nối Hàn?

Giải thích "tại sao": Khớp nối nhanh chiếm ưu thế tuyệt đối khi hệ thống đường ống đòi hỏi thời gian thi công ngắn, tần suất tháo lắp cao hoặc khi cần xử lý nhanh các sự cố rò rỉ đột xuất mà không thể dừng hệ thống lâu.

Ưu Nhược Điểm Của Khớp Nối Nhanh Ống Nước Phi 34

Ưu Điểm Nổi Bật

• Rút ngắn tối đa thời gian thi công lắp đặt đường ống.

• Không đòi hỏi kỹ thuật hàn phức tạp hay dùng keo dán độc hại.

• Rất linh hoạt trong việc tháo dỡ, sửa chữa và thay thế định kỳ.

• Đa dạng vật liệu và cấu hình tương thích với nhiều loại ống khác nhau.

Hạn Chế Cần Lưu Ý

• Khả năng chịu áp lực cao bị giới hạn bởi thiết kế cơ học của từng dòng sản phẩm.

• Yêu cầu cắt đầu ống phải vuông vắn và bề mặt nhẵn bóng; nếu ống bị xước sâu, gioăng làm kín sẽ kém hiệu quả.

• Tuổi thọ của mối nối phụ thuộc lớn vào chất lượng cao su của gioăng làm kín theo thời gian.

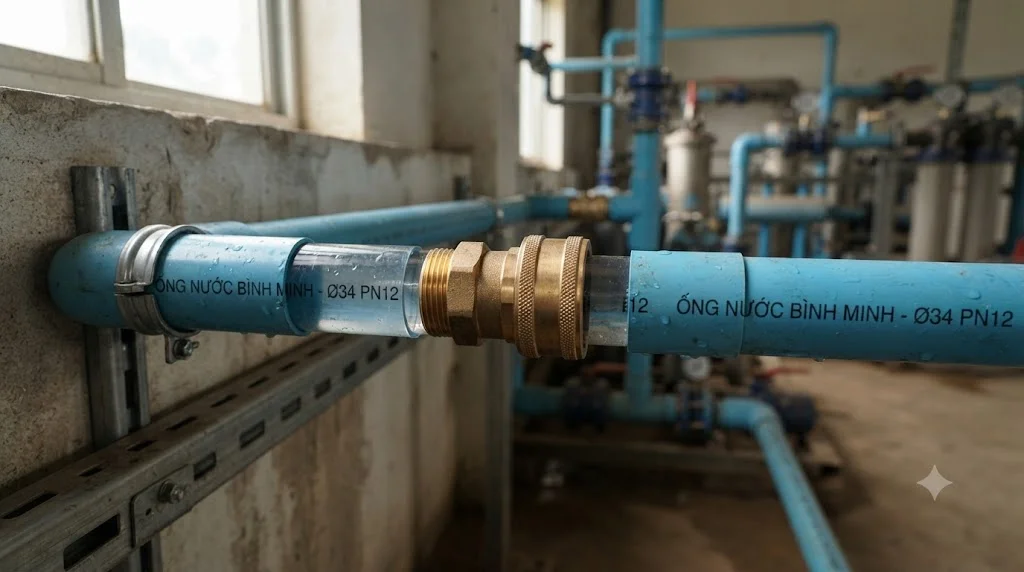

Khi Nào Nên Sử Dụng Khớp Nối Nhanh Ống Nước Phi 34?

• Hệ thống cấp nước dân dụng & nông nghiệp: Lắp đặt hệ thống tưới tiêu tự động, đường ống phân phối nước sinh hoạt phụ trợ.

• Khắc phục sự cố sửa chữa nhanh: Dùng để nối ghép nhanh các đoạn ống bị nứt vỡ hoặc cần bổ sung đoạn ống mới mà không thể thay thế toàn bộ tuyến ống dài.

• Hệ thống thiết bị tháo lắp định kỳ: Kết nối nhanh trước các cổng vào của máy bơm nước, hệ thống lọc nước RO, bình chứa hoặc các thiết bị đo lường cần bảo dưỡng thường xuyên.

Sai Lầm Thường Gặp Khi Chọn Mua Khớp Nối Nhanh Phi 34

1. Hiểu lầm mọi ống phi 34 đều lắp chung một loại khớp nối: Bỏ qua dung sai độ dày thành ống giữa các chất liệu (như PVC và HDPE).

2. Không đo đạc đường kính ngoài (OD) thực tế trước khi mua hàng.

3. Sử dụng khớp nối nhựa cho hệ thống ống kim loại áp lực cao hoặc ngược lại.

4. Bỏ qua các thông số về nhiệt độ và áp suất vận hành tối đa.

5. Cắt ống không đúng kỹ thuật: Bề mặt cắt bị ba via, sứt mẻ hoặc không vuông góc làm hỏng gioăng cao su, gây rò rỉ nước ngay khi đưa vào sử dụng.

Hướng Dẫn Cách Lắp Đặt Khớp Nối Nhanh Ống Nước Phi 34 Chuẩn Kỹ Thuật

• Bước 1: Kiểm tra kỹ chủng loại khớp nối xem có phù hợp với vật liệu và đường kính ngoài thực tế của đoạn ống hay không.

• Bước 2: Cắt đầu ống thật vuông vắn bằng dụng cụ chuyên dụng, loại bỏ hoàn toàn ba via, bavia sắc nhọn ở mép cắt.

• Bước 3: Làm sạch bề mặt đầu ống, đảm bảo không bám dính bụi bẩn, dầu mỡ hay tạp chất.

• Bước 4: Kiểm tra vòng gioăng làm kín bên trong khớp nối, đảm bảo không bị rách, xoắn hay biến dạng.

• Bước 5: Đưa đầu ống thẳng vào khoang khớp nối đến đúng độ sâu tiêu chuẩn do nhà sản xuất quy định.

• Bước 6: Vặn siết chặt cơ cấu khóa hoặc đai ốc theo đúng lực siết khuyến cáo.

• Bước 7: Mở van cấp nước từ từ để kiểm tra áp lực, quan sát kỹ vị trí mối nối xem có hiện tượng rò rỉ hay tuột ống hay không.

Checklist Kiểm Tra Trước Khi Mua Khớp Nối Nhanh Phi 34

• Đường kính ngoài thực tế của ống xấp xỉ 34 mm.

• Đã xác định rõ vật liệu chế tạo ống (PVC, HDPE, PPR...).

• Tính chất môi chất dẫn truyền (nước sạch, nước tưới, hóa chất...).

• Áp suất làm việc tối đa của toàn hệ thống.

• Nhiệt độ vận hành thực tế của dòng chảy.

• Vật liệu chế tạo thân khớp nối (Nhựa, Đồng, Inox...).

• Chất liệu gioăng làm kín bên trong (EPDM, NBR...).

• Kiểu kết nối tương thích (Ren, siết ép, kẹp nhanh...).

• Độ sâu nhét ống theo quy chuẩn nhà sản xuất.

• Mức áp suất định mức (pressure rating).

• Tiêu chuẩn sản xuất và chất lượng thương hiệu.

• Tài liệu hướng dẫn kỹ thuật hoặc datasheet.

• Chính sách bảo hành và thời gian giao hàng.

Câu Hỏi Thường Gặp (FAQ)

Khớp nối nhanh ống nước phi 34 là gì?

Đây là phụ kiện đường ống dùng để kết nối nhanh chóng các đoạn ống có đường kính ngoài khoảng 34 mm thông qua cơ cấu siết, kẹp hoặc gioăng làm kín mà không cần dùng keo dán hay mối hàn phức tạp.

Ống phi 34 có phải là quy cách DN34 không?

Không hoàn toàn chính xác. "Phi 34" thường phản ánh đường kính ngoài thực tế của ống, trong khi DN là ký hiệu quy ước kích thước danh nghĩa. Do đó, bạn luôn cần đo chính xác OD thực tế trước khi chọn phụ kiện.

Khớp nối nhanh phi 34 có dùng được cho mọi loại ống không?

Không. Mỗi loại khớp nối được thiết kế chuyên biệt cho một nhóm vật liệu ống nhất định (như PVC, HDPE, PPR hoặc ống kim loại). Cần kiểm tra kỹ thông số tương thích của nhà sản xuất trước khi lắp đặt.

Khớp nối nhanh phi 34 có chịu được áp lực nước cao không?

Khả năng chịu áp lực phụ thuộc hoàn toàn vào thiết kế cơ học, chất liệu của khớp nối và chỉ số áp suất định mức (pressure rating) của sản phẩm đó. Không nên suy luận khả năng chịu áp chỉ dựa vào kích thước phi 34.

Có thể dùng khớp nối nhanh để sửa chữa đoạn ống nước bị vỡ không?

Hoàn toàn có thể. Phụ kiện này rất hữu ích trong việc cắt bỏ đoạn ống hỏng và nối ghép nhanh một đoạn ống mới vào hệ thống mà không cần tháo dỡ toàn bộ tuyến đường ống xung quanh.

Kết Luận: Khớp Nối Nhanh Ống Nước Phi 34 – Chọn Đúng Kích Thước Là Chưa Đủ

Khớp nối nhanh ống nước phi 34 mang lại sự tiện lợi, linh hoạt và tiết kiệm thời gian tuyệt vời cho các công việc thi công và sửa chữa hệ thống nước. Tuy nhiên, thông số "phi 34" chỉ là bước khởi điểm. Để đảm bảo hệ thống vận hành bền bỉ, không rò rỉ, bạn cần đánh giá đồng bộ các yếu tố: OD ống - Vật liệu ống - Kiểu coupling - Áp suất - Nhiệt độ - Vật liệu gioăng - Môi chất - Tiêu chuẩn kỹ thuật.
