Van Điện Từ Dùng Cho Hơi Nóng: Giải Pháp Đóng Mở Tự Động Chịu Nhiệt Cao

Trong các hệ thống phân phối nhiệt công nghiệp, việc kiểm soát dòng chảy lưu chất đòi hỏi độ chính xác tuyệt đối và khả năng phản hồi tức thì. Tuy nhiên, môi trường hơi nước bão hòa luôn mang những đặc tính vật lý vô cùng khắc nghiệt như áp lực lớn và nhiệt độ tích tụ cực cao. Để vận hành tự động hóa phân xưởng một cách an toàn, việc đưa cấu kiện van điện từ dùng cho hơi nóng vào hệ thống là phương án kỹ thuật mang tính sống còn đối với độ bền hạ tầng cơ điện.

Rất nhiều đơn vị vận hành do thiếu kinh nghiệm đã chủ quan sử dụng sai chủng loại van, gây ra những sự cố dừng máy dây chuyền nghiêm trọng. Việc thấu hiểu bản chất kỹ thuật và ứng dụng đúng dòng thiết bị chuyên dụng không chỉ giúp tối ưu hóa công nghệ đóng ngắt dòng năng lượng, mà còn bảo vệ toàn diện trạm nguồn trước các nguy cơ hư hỏng cơ học do sốc nhiệt gây ra.

Vì Sao Không Thể Dùng Van Điện Từ Thông Thường Cho Hơi Nóng?

Đặc điểm nhiệt độ cao của hệ thống hơi luôn là rào cản thách thức mọi vật liệu cơ khí. Dòng hơi bão hòa công nghiệp thường xuyên vận hành trong dải nhiệt độ từ 150 độ C đến hơn 200 độ C, vượt xa ngưỡng chịu đựng của các dòng thiết bị dân dụng thông thường vốn chỉ thiết kế cho môi trường nước lạnh hoặc dầu nhẹ dưới 80 độ C.

Rủi ro khi dùng van sai mục đích trong môi trường này diễn ra rất nhanh chóng và khốc liệt. Tình trạng phổ biến nhất là hiện tượng hỏng gioăng làm kín khi các lớp cao su tổng hợp thông thường bị lưu hóa, nóng chảy và biến dạng dưới tác động của nhiệt lượng cao, gây rò rỉ hơi sống ra môi trường. Đồng thời, nhiệt độ truyền ngược lên trục van sẽ làm cháy cuộn coil điện từ, làm đoản mạch và vô hiệu hóa hoàn toàn khả năng kích ngắt của thiết bị.

Chính vì vậy, vai trò của van điện từ chuyên dụng cho hơi nóng là không thể thay thế. Dòng sản phẩm này được tính toán kỹ lưỡng về khả năng giải nhiệt, cấu trúc cơ học cách ly phân tách giữa cuộn điện và thân van, đảm bảo hệ thống vận hành liên tục dưới tần suất cao mà không gặp bất kỳ nguy cơ mất an toàn nào.

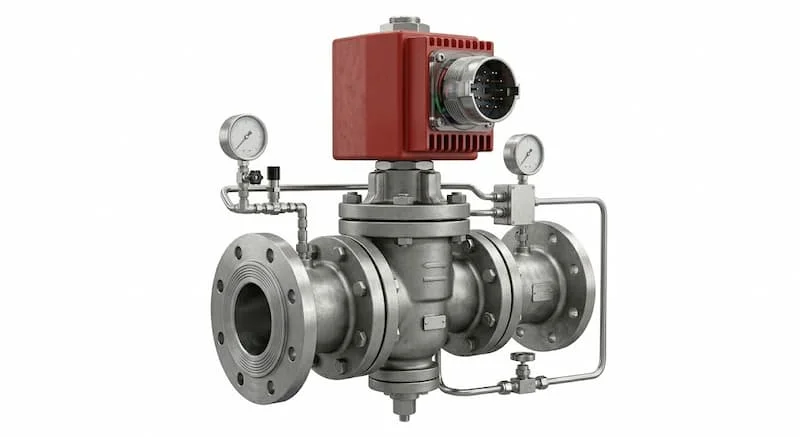

Van Điện Từ Dùng Cho Hơi Nóng Là Gì?

Khái niệm bản chất thiết bị

Để xây dựng một cái nhìn chuẩn xác dưới góc độ kỹ thuật cơ điện tử, van điện từ dùng cho hơi nóng là gì? Đây là dòng cấu kiện cơ hành chấp hành cao cấp, vận hành theo cơ chế cơ điện tử thông minh. Chức năng cốt lõi của thiết bị là thực hiện hành trình đóng mở tự động dòng hơi nóng đi qua đường ống thông qua việc đóng ngắt dòng điện cấp vào cuộn dây, giúp quản lý năng lượng nhiệt từ xa mà không cần thao tác thủ công.

Van điện từ dùng cho hơi nóng là thiết bị đóng mở tự động bằng điện từ, được thiết kế chuyên biệt để làm việc trong môi trường hơi nước nhiệt độ cao và áp suất lớn.

Van điện từ hơi nóng khác gì van điện từ nước?

Điểm phân tách lớn nhất nằm ở ba yếu tố định lượng: nhiệt độ làm việc, vật liệu chế tạo và kết cấu gioăng làm kín.

• Về nhiệt độ, van nước thông thường chỉ chịu dưới 90 độ C, trong khi dòng van hơi bắt buộc phải chịu được trên 180 độ C.

• Về vật liệu phôi, vỏ van hơi được đúc từ những mác đồng chất lượng cao hoặc inox dày dặn để chống rỗ bề mặt do xâm thực hơi.

• Đặc biệt, hệ gioăng của van hơi sử dụng hoàn toàn các chất liệu cao cấp như PTFE hoặc hợp kim chịu nhiệt để đối chọi với sự mài mòn của dòng lưu chất bão hòa.

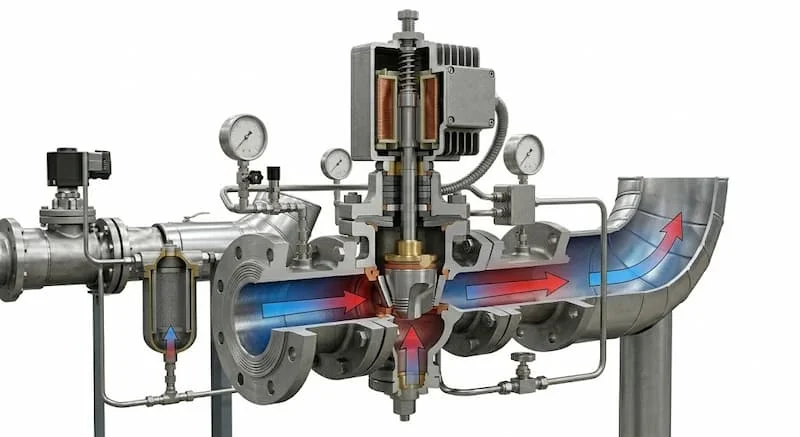

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Điện Từ Dùng Cho Hơi Nóng

Để đảm bảo khả năng đóng ngắt cực nhanh trong môi trường nhiệt dải cao, cấu tạo van điện từ hơi nóng bao gồm các bộ phận cốt lõi sau:

• Thân van: Phân khung xương chịu lực chính, được chế tạo từ các dòng kim loại dày chống sốc nhiệt tốt.

• Cuộn coil điện từ: Bộ phận chuyển hóa điện năng thành từ trường, thường được đúc bằng nhựa chịu nhiệt cường độ cao để bảo vệ lõi đồng bên trong.

• Piston hoặc lõi từ: Chi tiết kim loại có từ tính cao, dịch chuyển tịnh tiến dọc theo trục van để điều khiển đóng mở cửa lò.

• Lò xo hồi vị: Linh kiện cơ học tạo lực ép liên tục để đưa lõi từ về trạng thái ban đầu khi ngắt dòng điện.

• Gioăng chịu nhiệt: Lớp đệm bằng vật liệu polyme cao cấp chịu ma sát và nhiệt độ, đảm bảo độ kín khít tuyệt đối cho bệ van.

Nguyên lý van điện từ hơi nóng vận hành linh hoạt theo hai trạng thái cấu trúc chính:

Trạng thái thường đóng (NC): Ở điều kiện bình thường không có dòng điện, lò xo hồi vị ép chặt piston xuống bệ van, chặn đứng dòng hơi. Khi cấp điện vào cuộn coil, lực từ trường sinh ra cực mạnh hút ngược piston đi lên, mở toang cửa van cho hơi nóng tràn qua hạ nguồn. Khi ngắt điện, từ trường biến mất hoàn toàn, lò xo lập tức đẩy piston về vị trí cũ để khóa chặt dòng chảy.

Trạng thái thường mở (NO): Quy trình diễn ra hoàn toàn ngược lại khi van luôn mở khi chưa có điện và chỉ đóng kín lại khi dòng điện được kích hoạt.

Tại sao van điện từ có khả năng đóng mở nhanh đến mức gần như tức thời? Đó là nhờ ứng dụng nguyên lý lực điện từ trường phối hợp với chuyển động cơ học tịnh tiến của lõi từ trong lòng ống xi lanh. Hành trình dịch chuyển của piston vô cùng ngắn, cho phép thiết bị hoàn thành một chu trình đóng ngắt chỉ trong vòng vài mili giây.

Phân Loại Van Điện Từ Dùng Cho Hơi Nóng Phổ Biến

Để tối ưu hóa chi phí đầu tư và phù hợp với sơ đồ công nghệ, việc phân loại dòng cấu kiện này được chia theo ba tiêu chí cốt lõi:

Phân loại theo trạng thái hoạt động

• Thiết kế thường đóng (NC): Đây là dòng van thông dụng nhất nhờ tính an toàn cao, van tự động khóa lại khi mất điện để ngăn hơi sống tràn tràn lan, giúp tiết kiệm điện năng vì chỉ tiêu thụ điện trong thời gian mở van.

• Thiết kế thường mở (NO): Dòng van chuyên dụng phù hợp một số hệ thống đặc thù yêu cầu luôn phải duy trì dòng hơi chạy liên tục để sấy và chỉ đóng lại khi gặp sự cố khẩn cấp.

Phân loại theo vật liệu thân van

• Phân khúc van đồng: Giá thành thương mại tốt, trọng lượng vừa phải, đáp ứng hoàn hảo cho các hệ thống hơi có áp suất vừa và nhiệt độ trung bình dưới 180 độ C.

• Phân khúc van inox: Khả năng chịu nhiệt cực cao, chống ăn mòn hóa học xuất sắc, độ bền cơ học vượt trội trước các chu trình sốc nhiệt biến thiên liên tục.

Phân loại theo kiểu kết nối cơ học

• Kết nối ren: Thích hợp cho các đường ống nhánh size nhỏ, dễ tháo lắp và bảo dưỡng tại chỗ.

• Kết nối mặt bích: Chuyên dùng cho các đường ống tổng dải DN lớn, chịu được độ rung lắc và áp lực tĩnh cao của mạng nhiệt trục chính.

Bảng so sánh kỹ thuật giữa hai dòng vật liệu chủ lực:

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để tránh các sai sót gây cháy nổ cuộn điện hoặc rò rỉ lưu chất, kỹ sư nhà máy cần thẩm định kỹ lưỡng các thông số kỹ thuật định lượng sau:

• Kích thước danh nghĩa van (DN): Trải dài từ các dải size ren nhỏ DN15, DN20, DN25 cho đến các size trung bình lớn DN32, DN50 bắt bích.

• Áp suất làm việc định mức: Khả năng chịu tải áp lực tĩnh của vỏ và màng van, phổ biến ở các mức tiêu chuẩn PN10, PN16 và PN25.

• Nhiệt độ làm việc an toàn: Giới hạn nhiệt đỉnh mà hệ gioăng bảo toàn hình dạng như mốc 180 độ C, 200 độ C hoặc ngưỡng cao áp 220 độ C.

• Điện áp nguồn cấp cho cuộn coil: Đa dạng các dòng điện thích ứng với tủ điều khiển bao gồm 24VDC an toàn, 24VAC, 110VAC hoặc dòng lưới phổ thông 220VAC.

• Vật liệu làm kín gioăng: Ưu tiên chọn các chất liệu chịu nhiệt chuyên dụng như PTFE, Teflon nguyên chất hoặc Viton chịu nhiệt cấu trúc mạng cao phân tử.

Van Điện Từ Hơi Nóng Và Van Điều Khiển Hơi Nóng Khác Nhau Như Thế Nào?

Việc phân định rõ công năng của hai dòng van tự động này sẽ giúp doanh nghiệp thiết kế sơ đồ công nghệ một cách khoa học, tránh lãng phí ngân sách:

Khác nhau về chức năng và mức độ điều khiển

Van điện từ hơi nóng thực hiện chức năng đóng mở dòng chảy một cách dứt khoát tại chỗ, không có dải trung gian điều tiết. Trong khi đó, van điều khiển hơi nóng lại sở hữu mức độ điều khiển vô cùng mịn màng, cho phép tinh chỉnh góc mở linh hoạt từ 0% đến 100% để khống chế chính xác lưu lượng môi chất đi qua.

Khác nhau về chi phí đầu tư và tự động hóa nhà máy

Van điện từ có kết cấu cơ khí gọn nhẹ nên chi phí đầu tư rất thấp, thích hợp cho các mạch ngắt khẩn cấp hoặc cấp hơi dạng xung định kỳ. Ngược lại, van điều khiển đòi hỏi nguồn ngân sách rất lớn cùng hệ thống phụ kiện tủ PLC phức tạp, chuyên dùng cho các mạch vòng kín tự động hóa yêu cầu sai số nhiệt độ cực nhỏ dưới 1 độ C.

Bảng so sánh trực quan các đặc tính kỹ thuật:

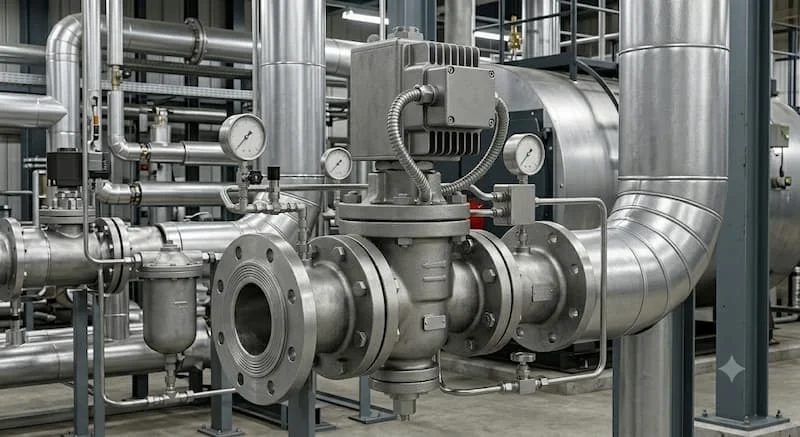

Ứng Dụng Của Van Điện Từ Dùng Cho Hơi Nóng Trong Công Nghiệp

Năng lực ngắt dòng siêu tốc và chịu nhiệt bền bỉ giúp cấu kiện đóng vai trò chủ chốt trong nhiều quy trình ứng dụng van điện từ hơi nóng:

• Hệ thống nồi hơi trung tâm: Thực hiện chức năng xả đáy định kỳ, cấp hơi bổ sung cho các bồn chứa nước cấp hoặc cô lập nhánh ống khi dừng ca.

• Dây chuyền chế biến thực phẩm: Đóng cắt dòng hơi cấp cho các tủ hấp tiệt trùng công nghiệp, nồi nấu kẹo gián tiếp dải nhiệt cao.

• Nhà máy dệt nhuộm và hoàn tất vải: Cấp ngắt hơi nóng cho các lô sấy vải cán nóng, bồn nấu nhuộm áp lực cao.

• Nhà máy sản xuất giấy và bao bì: Quản lý đường hơi sống đi vào các trục rulo sấy phôi, đảm bảo an toàn tuyệt đối khi xảy ra sự cố dừng máy khẩn cấp.

• Hệ thống sấy công nghiệp và bộ trao đổi nhiệt: Tự động ngắt nguồn cấp hơi khi nhiệt độ phòng sấy nông sản hoặc nhiệt độ nước ngõ ra đã đạt ngưỡng cài đặt của cảm biến.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điện Từ Hơi Nóng

Việc thiếu sót trong khâu khảo sát thực tế thường để lại những hậu quả nghiêm trọng cho hệ thống mạng nhiệt:

Chọn sai nhiệt độ làm việc của môi chất

Sử dụng các dòng van có nhãn ghi giới hạn nhiệt thấp hơn nhiệt độ bão hòa thực tế của lò hơi, khiến hệ gioăng bên trong nhanh chóng bị biến dạng cứng ngắc chỉ sau vài ngày chạy ca.

Chọn sai thông số điện áp cuộn coil

Đấu nối nhầm nguồn điện nguồn 220VAC vào cuộn coil định mức 24VDC gây ra hiện tượng nổ cuộn điện, hoặc sụt áp do đường dây quá xa khiến lực từ không đủ hút piston dẫn đến van bị kẹt nửa chừng.

Lắp đặt sai chiều dòng chảy của hơi nóng

Bố trí ngược chiều mũi tên ký hiệu đúc nổi trên vỏ van khiến áp lực hơi ép ngược từ phía sau lưng piston, làm mất hoàn toàn khả năng giữ kín của van khi ở trạng thái đóng.

Không trang bị bộ lọc chữ Y phía trước van

Tạp chất rỉ sét, xỉ hàn từ đường ống hơi cũ lọt vào lòng van, làm trầy xước bề mặt gioăng PTFE hoặc làm tắc nghẽn lỗ bypass nhỏ bên trong, dẫn đến hiện tượng van bị kẹt cứng không thể đóng khít hoàn toàn.

Bỏ qua công tác kiểm tra và xả cặn định kỳ

Không tiến hành vệ sinh, loại bỏ lớp cáu cặn nước bám trên trục piston sau thời gian dài vận hành, làm tăng ma sát hành trình và gây cháy cuộn điện do quá tải từ trường.

Checklist Lựa Chọn Van Điện Từ Dùng Cho Hơi Nóng Phù Hợp

Để bộ phận thu mua vật tư phối hợp nhịp nhàng với phòng kỹ thuật cơ điện, quy trình thẩm định cách chọn van cần bám sát bộ checklist sau:

• Xác định chính xác nhiệt độ bão hòa đỉnh của dòng hơi tại điểm lắp đặt van thực tế.

• Xác định áp suất làm việc lớn nhất và mức chênh áp tối thiểu của hệ thống đường ống.

• Chọn kích thước đường kính DN tương thích hoàn hảo với cỡ ren hoặc mặt bích ống chờ.

• Chỉ định chính xác điện áp coil điều khiển đồng bộ với hệ thống rơ le tủ điện nhà xưởng.

• Lựa chọn vật liệu thân van bằng đồng cho hệ thống nhỏ hoặc inox cho môi trường khắc nghiệt.

• Kiểm tra vật liệu gioăng làm kín bắt buộc phải là loại Teflon, PTFE hoặc Viton chịu nhiệt cao.

• Chọn kiểu kết nối ren bắt răng cho size nhỏ hoặc kết nối mặt bích chịu rung động cho size lớn.

• Lựa chọn các thương hiệu uy tín có trung tâm phân phối chính hãng để tránh hàng giả kém chất lượng.

• Kiểm tra đầy đủ chứng nhận chất lượng CO CQ và thời hạn bảo hành của sản phẩm trước khi nghiệm thu.

FAQ - Câu Hỏi Thường Gặp Về Thiết Bị Đóng Mở Mạng Nhiệt

Van điện từ dùng cho hơi nóng có thể chịu được mức nhiệt tối đa bao nhiêu?

Tùy thuộc vào model thiết kế và chủng loại vật liệu chế tạo phôi, các dòng van tiêu chuẩn chuyên dụng cho hơi thông thường chịu được mức nhiệt từ 180 độ C đến 220 độ C, đảm bảo không bị biến dạng hình học khi chạy ca liên tục.

Có thể tận dụng van điện từ dùng cho nước sạch để lắp cho đường hơi nóng không?

Tuyệt đối không nên sử dụng. Hệ gioăng cao su NBR hoặc EPDM của van nước sẽ bị phá hủy, nóng chảy ngay lập tức khi tiếp xúc với hơi nóng, đồng thời nhiệt lượng tích tụ cao sẽ làm cháy cuộn coil điện từ chỉ sau vài giờ vận hành.

Tiêu chí cốt lõi nào quyết định nên chọn van thân đồng hay thân inox?

Van thân đồng là bài toán kinh tế tối ưu cho các hệ thống hơi bão hòa công suất nhỏ, áp lực vừa phải. Trong khi đó, van phôi inox là sự lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao, yêu cầu độ sạch môi chất nghiêm ngặt hoặc hệ hơi quá nhiệt dải cao.

Dòng van hơi này thường ứng dụng các loại điện áp điều khiển nào phổ biến?

Hai dòng điện áp được ứng dụng rộng rãi nhất hiện nay trong các nhà máy là 220VAC do tính tiện lợi, không cần bộ chuyển đổi nguồn và 24VDC nhờ ưu điểm an toàn tuyệt đối cho người vận hành khi có sự cố rò rỉ điện.

Chu kỳ bảo trì chuẩn kỹ thuật cho hệ thống van đóng mở này là bao lâu?

Để đảm bảo lòng xi lanh luôn sạch sẽ và piston không bị kẹt do cặn khoáng, kỹ sư khuyên nên thực hiện công tác tháo rã kiểm tra, xả cặn lưới lọc phía trước định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nước cấp lò hơi.

Lựa Chọn Đúng Van Điện Từ Dùng Cho Hơi Nóng Để Tăng Độ Bền Hệ Thống

Tóm lại, việc khảo sát và lựa chọn đúng chủng loại van điện từ dùng cho hơi nóng là mắt xích then chốt quyết định trực tiếp đến độ ổn định và tính an toàn của toàn bộ mạng nhiệt công nghiệp. Một cấu kiện chuyên dụng đạt chuẩn với thông số nhiệt độ và áp suất tương thích hoàn hảo không chỉ giúp doanh nghiệp tối ưu hóa quy trình đóng ngắt tự động hóa dứt khoát, giảm thiểu tối đa các rủi ro rò rỉ năng lượng lãng phí, mà còn tiết kiệm khoản lớn chi phí bảo trì sửa chữa phát sinh do hiện tượng cháy coil hay hỏng gioăng vặt. Đầu tư bài bản vào thiết bị chất lượng cao chính là nền tảng cốt lõi giúp phân xưởng an tâm vận hành liên tục và nâng cao hiệu quả kinh tế bền vững đối với van điện từ dùng cho hơi nóng.
