Van Điều Áp Lò Hơi: Giải Pháp Ổn Định Áp Suất Và Tối Ưu Hiệu Suất Hệ Thống Nhiệt

Trong các hạ tầng sản xuất công nghiệp hiện đại, hệ thống dòng hơi đóng vai trò như mạch máu cung cấp nhiệt năng cho toàn bộ dây chuyền. Tuy nhiên, áp suất hơi sinh ra từ buồng đốt trung tâm không phải lúc nào cũng duy trì ở một mức cố định mà luôn biến động liên tục theo tải tiêu thụ. Để bảo vệ các thiết bị sử dụng hơi ở hạ nguồn và duy trì quy trình sản xuất ổn định, việc trang bị steam pressure reducing valve chất lượng cao là giải pháp kỹ thuật bắt buộc hàng đầu cho mọi doanh nghiệp.

Nếu không có biện pháp kiểm soát và giảm áp phù hợp, dòng hơi cao áp từ lò hơi sẽ trực tiếp đe dọa đến độ bền cơ học của hệ thống đường ống và máy móc sản xuất. Sự chênh lệch áp suất đột ngột không chỉ làm suy giảm chất lượng thành phẩm mà còn có nguy cơ gây ra các sự cố mất an toàn lao động nghiêm trọng. Việc ứng dụng cấu kiện điều áp chuyên dụng chính là chìa khóa vàng giúp tối ưu hóa hiệu suất năng lượng và bảo vệ toàn diện trạm nhiệt công nghiệp.

Vì Sao Cần Sử Dụng Van Điều Áp Trong Hệ Thống Lò Hỏi?

Trong quá trình vận hành, lượng hơi tiêu thụ tại các phân xưởng luôn thay đổi theo từng giai đoạn sản xuất, khiến áp suất hơi trong đường ống chính biến động liên tục theo tải. Lò hơi trung tâm thường phải sinh hơi ở áp suất cao để đảm bảo hiệu suất truyền tải đi xa, trong khi các thiết bị sử dụng hơi ở cuối nguồn lại chỉ yêu cầu một mức áp suất thấp và ổn định tuyệt đối để hoạt động.

Hậu quả khi áp suất quá cao hoặc quá thấp sẽ tác động trực tiếp đến tính kinh tế và an toàn của nhà máy. Áp suất quá cao dễ gây ra hiện tượng quá nhiệt, làm hỏng sản phẩm sấy hoặc phá hủy các thiết bị trao đổi nhiệt chịu lực kém. Ngược lại, áp suất quá thấp khiến hệ thống không đủ nhiệt năng, kéo dài thời gian mẻ nấu và làm gián đoạn tiến độ công việc.

Vai trò của thiết bị điều áp trong việc ổn định hệ thống là cực kỳ then chốt. Thiết bị đóng vai trò như một bộ nắn dòng tự động, liên tục điều tiết để đưa áp suất dòng hơi về mức lý tưởng. Nhờ đó, toàn bộ mạng lưới phân phối nhiệt luôn vận hành trong hành lang an toàn, giảm thiểu hao phí năng lượng và bảo vệ máy móc khỏi các cú sốc áp lực đột ngột.

Van Điều Áp Lò Hơi Là Gì?

Khái niệm van điều áp lò hơi

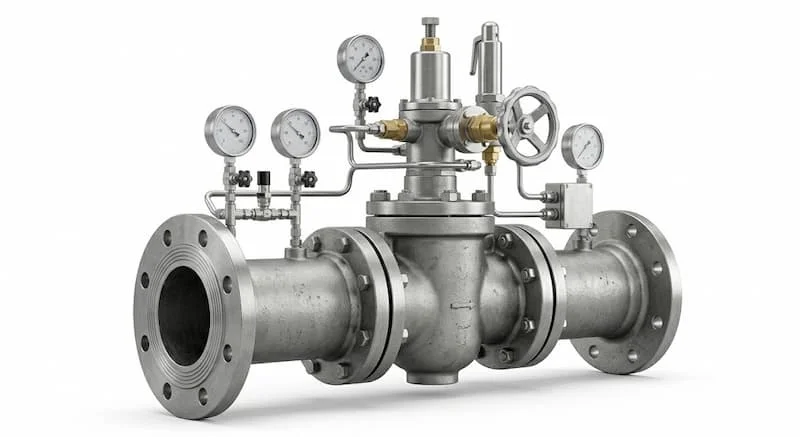

Để hiểu rõ bản chất thiết bị kỹ thuật này bên trong nhà máy, steam pressure reducing valve là gì? Đây là một thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống dẫn hơi nóng. Chức năng giảm và duy trì áp suất đầu ra của thiết bị giúp biến đổi dòng hơi cao áp từ nguồn cấp thành dòng hơi có áp suất thấp hơn, phù hợp với tiêu chuẩn vận hành của thiết bị tiêu thụ. Về vị trí lắp đặt trong hệ thống hơi, van thường được bố trí trên các đường ống nhánh trước khi dòng hơi đi vào các thiết bị công nghệ như bồn sấy, nồi hấp hoặc bộ trao đổi nhiệt.

steam pressure reducing valve là thiết bị dùng để giảm áp suất hơi từ mức cao xuống mức thấp hơn và tự động duy trì áp suất đầu ra ổn định theo giá trị cài đặt, giúp hệ thống vận hành an toàn và hiệu quả.

Van điều áp hoạt động như thế nào?

Cơ chế vận hành của dòng cấu kiện này dựa trên sự tương tác động lực học giữa các dòng lưu chất. Thiết bị liên tục nhận áp suất đầu vào từ đường ống chính, sau đó tự động điều chỉnh độ mở van thông qua cơ cấu cảm biến áp suất nội tại. Quá trình này diễn ra liên tục nhằm duy trì áp suất đầu ra ổn định, đảm bảo lưu lượng hơi cung cấp cho phân xưởng luôn đồng đều bất chấp mọi sự thay đổi về áp lực từ phía nguồn cấp ban đầu.

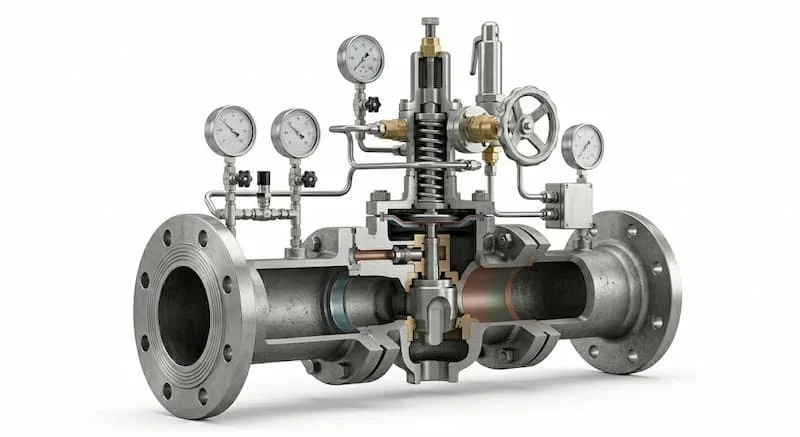

Cấu Tạo Và Nguyên Lý Hoạt Động Của steam pressure reducing valve

Để đạt được khả năng tinh chỉnh mịn màng dòng hơi nóng dải nhiệt cao, cấu tạo steam pressure reducing valve bao gồm các bộ phận cơ khí chính xác sau:

• Thân van: Lớp vỏ bọc chịu lực đúc nguyên khối bằng gang hoặc thép, bảo vệ các chi tiết chuyển động bên trong.

• Màng diaphragm hoặc piston: Bộ phận cảm biến cơ học trực tiếp tiếp nhận và phản hồi trước những biến động áp suất của dòng hơi.

• Lò xo điều chỉnh áp suất: Linh kiện tạo ra lực nén đối kháng để thiết lập mức áp suất đầu ra mong muốn.

• Cụm pilot: Bộ van phụ trợ thông minh tích hợp trên các dòng van lớn, giúp tăng độ nhạy và độ chính xác khi điều tiết.

• Vít điều chỉnh áp suất: Trục ren ở đỉnh van cho phép kỹ sư vận hành xoay vặn để thay đổi độ nén của lò xo cài đặt.

Nguyên lý steam pressure reducing valve vận hành dựa trên định luật cân bằng lực tĩnh một cách nghiêm ngặt. Khi dòng hơi có áp suất đầu vào cao tràn qua van, thiết bị sẽ tự động điều chỉnh tiết diện dòng chảy bằng cách dịch chuyển đĩa van lại gần hoặc ra xa ghế van. Quá trình này giúp duy trì áp suất đầu ra theo cài đặt ban đầu của người kỹ sư thông qua vít chỉnh.

Tại sao áp suất đầu ra luôn ổn định bất kể dòng lưu chất thay đổi liên tục? Câu trả lời nằm ở cơ chế cân bằng áp lực tự động và hệ thống phản hồi áp suất ngược. Khi áp suất đầu ra có xu hướng tăng lên, dòng hơi phản hồi sẽ tác động lên màng diaphragm, đẩy màng nén lại chống lại tác động của lò xo và thu hẹp cửa van. Van tự động bù áp khi lưu lượng thay đổi, đảm bảo áp suất hạ nguồn luôn là một hằng số lý tưởng.

Phân Loại Van Điều Áp Lò Hơi Phổ Biến

Để đáp ứng các quy mô công suất và điều kiện kỹ thuật khác nhau, việc phân loại van điều áp lò hơi trên thị trường hiện nay được chia thành các dòng sản phẩm đặc trưng:

Van điều áp tác động trực tiếp

Đây là dòng cấu kiện có kết cấu đơn giản nhất khi áp suất đầu ra tác động trực tiếp lên màng hoặc piston để đối kháng với lực lò xo chính. Thiết bị sở hữu ưu điểm kết cấu đơn giản, kích thước nhỏ gọn và giá thành thấp. Tuy nhiên, nhược điểm của dòng này là độ chính xác trung bình và dải lưu lượng điều tiết bị giới hạn, phù hợp cho các nhánh ống nhỏ.

Van điều áp pilot

Dòng van cao cấp ứng dụng một cụm điều hướng nhỏ để điều khiển hành trình của đĩa van chính. Sản phẩm mang lại ưu điểm điều khiển chính xác vượt trội, năng lực chịu tải lưu lượng lớn và hoạt động cực kỳ ổn định trong các nhà máy quy mô lớn. Nhược điểm duy nhất là kết cấu phức tạp và giá thành cao hơn dòng trực tiếp.

Van điều áp màng diaphragm và van điều áp piston

Sự khác biệt nằm ở bộ phận truyền cảm ứng lực. Thiết kế dạng màng đem lại độ nhạy bén cao ở dải áp suất thấp và trung bình, trong khi kết cấu dạng piston lại thể hiện độ bền bỉ cơ học xuất sắc khi vận hành ở những hệ thống hơi quá nhiệt có áp lực cực cao.

Bảng đối chiếu thông số giữa hai dòng van điều áp phổ biến:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Lựa Chọn Van Điều Áp Lò Hơi

Để đảm bảo tính tương thích công nghệ và an toàn vận hành, kỹ sư nhà máy cần phân tích sâu các chỉ số định lượng sau:

Áp suất đầu vào và áp suất đầu ra yêu cầu

Đây là hai thông số quyết định dải làm việc của lò xo. Kỹ sư cần nắm rõ áp lực lớn nhất từ lò hơi cấp đến và khoảng áp lực mịn cần duy trì cho thiết bị công nghệ bên dưới để chọn model có dải lò xo phù hợp.

Chênh áp làm việc và kích thước kết nối

Mức chênh lệch áp suất giữa đầu vào và đầu ra ảnh hưởng trực tiếp đến tuổi thọ của màng van. Kích thước đường kính cổng kết nối phải đồng bộ với tiêu chuẩn đường ống, trải dài từ các size nhỏ như DN15, DN20, DN25 cho hệ thống phụ trợ đến DN50, DN100 cho các trục phân phối tổng.

Nhiệt độ làm việc của môi chất hơi

Vật liệu đệm kín và màng van phải được chỉ định chính xác dựa trên việc hệ thống chạy hệ hơi bão hòa thông thường hay hệ hơi quá nhiệt dải cao để tránh hiện tượng nứt rạn, nóng chảy màng.

Vật liệu chế tạo vỏ van

• Thân van bằng gang: Mang lại tính kinh tế cao, phổ biến trong các ứng dụng hơi thông thường dải nhiệt dưới 220 độ C.

• Thân van bằng thép đúc: Khả năng chịu áp lực cao và chống sốc nhiệt xuất sắc, chuyên dùng cho các trạm giảm áp trục chính.

• Thân van bằng inox: Khả năng chống ăn mòn tốt, đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt của ngành dược phẩm và thực phẩm sạch.

Van Điều Áp Lò Hơi Và Van An Toàn Khác Nhau Như Thế Nào?

Việc nhầm lẫn công năng giữa hai thiết bị này là sai sót kỹ thuật nguy hiểm cần phải được phân định rõ ràng:

Khác nhau về chức năng và nguyên lý hoạt động

Van điều áp lò hơi hoạt động liên tục trong suốt chu trình chạy máy với mục đích điều chỉnh áp suất, hạ áp và giữ áp lực đầu ra luôn ổn định ở một mức cố định. Ngược lại, van an toàn là thiết bị bảo vệ quá áp tối cao, luôn ở trạng thái đóng kín và chỉ tự động bật mở đột ngột để xả bỏ hoàn toàn lượng hơi thừa khi áp suất toàn hệ thống vượt ngưỡng nguy hiểm đe dọa nổ vỡ.

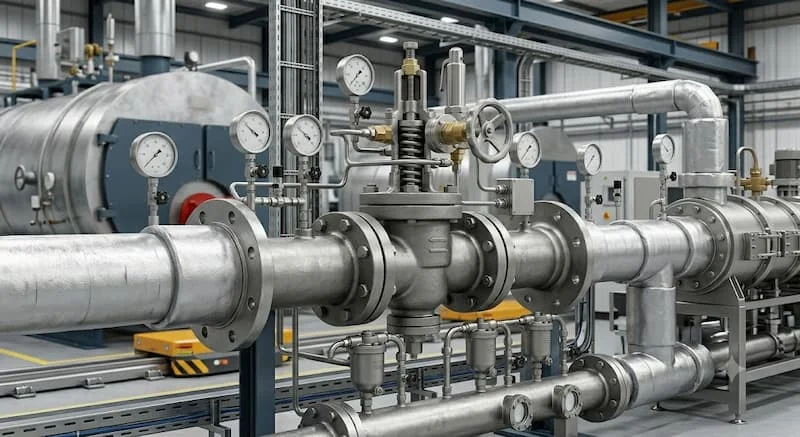

Khác nhau về vị trí lắp đặt trên sơ đồ công nghệ

Van an toàn bắt buộc phải được lắp trực tiếp trên đỉnh của balông hơi hoặc các vị trí không có chốt chặn để bảo vệ bồn chứa. Trong khi đó, van điều áp lại được bố trí dọc theo các trục ống truyền dẫn, đứng trước các phân xưởng sấy để nắn dòng áp lực công nghệ.

Bảng so sánh trực quan giữa hai thiết bị:

Ứng Dụng Của Van Điều Áp Lò Hơi Trong Công Nghiệp

Năng lực khống chế áp lực chính xác giúp thiết bị trở thành cấu kiện không thể thay thế trong ứng dụng van điều áp lò hơi tại các ngành sản xuất:

• Nhà máy chế biến thực phẩm: Điều tiết dòng hơi áp suất thấp ổn định cấp cho các nồi nấu cô đặc, hệ thống tiệt trùng, tránh làm cháy khét nguyên liệu.

• Nhà máy đồ uống và bia: Giám sát áp lực hơi cấp cho chu trình thanh trùng chai và gia nhiệt bồn lên men.

• Nhà máy sản xuất giấy: Duy trì áp suất hơi đồng đều bên trong các lô sấy cán, đảm bảo giấy thành phẩm không bị giòn gãy do quá nhiệt.

• Nhà máy dệt nhuộm: Cung cấp áp lực hơi chuẩn xác cho các bể nhuộm cao áp, giúp màu nhuộm bám đều và không làm co rút sợi vải.

• Nhà máy hóa chất: Kiểm soát nhiệt lượng đầu vào của các phản ứng hóa hợp, ngăn ngừa nguy cơ kích ứng quá nhiệt gây cháy nổ dung môi.

• Hệ thống trao đổi nhiệt và dây chuyền sấy: Ổn định luồng hơi đi vào các bộ calorifer khí nóng, giữ nhiệt độ sấy nông sản luôn nằm trong phạm vi cho phép.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điều Áp Lò Hơi

Việc vận hành sai quy chuẩn thiết bị giảm áp thường dẫn đến những tổn thất lớn về chi phí và thời gian dừng máy của phân xưởng:

• Chọn sai dải áp suất cài đặt: Lựa chọn lò xo có dải tinh chỉnh quá cao hoặc quá thấp so với nhu cầu thực tế khiến van không thể điều tiết mịn, gây hiện tượng giật cục dòng chảy.

• Chọn sai kích thước van điều áp: Lắp đặt van theo đúng size đường ống sẵn có mà không tính toán lưu lượng thực tế, dẫn đến việc van quá lớn gây mài mòn ghế van hoặc quá nhỏ gây thiếu hụt hơi.

• Không lắp bộ lọc chữ Y phía trước: Các cặn rỉ sét, xỉ hàn từ đường ống lò hơi lọt vào trong lòng van làm kẹt cụm pilot hoặc rách màng diaphragm cảm ứng.

• Lắp sai chiều dòng chảy lưu chất: Đấu nối ngược chiều mũi tên ký hiệu đúc trên thân van khiến áp lực dòng hơi ép chặt đĩa van, làm vô hiệu hóa hoàn toàn khả năng tự động mở của thiết bị.

• Bỏ qua công tác bảo trì định kỳ: Không tiến hành xả cặn, vệ sinh màng van sau thời gian dài chạy ca dẫn đến việc tạp chất bám dính gây kẹt trục điều tiết.

Checklist Lựa Chọn Van Điều Áp Lò Hơi Phù Hợp

Để quá trình phê duyệt mua sắm thiết bị đạt độ chuẩn xác kỹ thuật cao nhất, bộ phận cơ điện cần bám sát bộ quy trình kiểm tra sau:

• Xác định chính xác áp suất đầu vào lớn nhất từ đường ống trục của lò hơi cấp đến.

• Xác định áp suất đầu ra mong muốn cần duy trì ổn định cho thiết bị tiêu thụ.

• Tính toán tổng lưu lượng hơi tiêu thụ đỉnh của phân xưởng để lựa chọn mã van phù hợp.

• Tính toán chênh áp giữa đầu vào và đầu ra nhằm đảm bảo không vượt quá giới hạn bền của màng.

• Chọn vật liệu thân van bằng gang cho hệ thống thông thường hoặc inox cho môi trường yêu cầu độ sạch cao.

• Chọn kích thước kết nối danh nghĩa tương thích và kiểu bắt bích chịu lực cao.

• Kiểm tra nhiệt độ vận hành thực tế để chỉ định chính xác loại vật liệu màng van chịu nhiệt.

• Lựa chọn các thương hiệu uy tín có đầy đủ chứng chỉ chất lượng quốc tế và chế độ bảo hành rõ ràng.

• Tiến hành chạy thử nghiệm áp lực và kiểm tra độ nhạy của cụm pilot trước khi nghiệm thu đưa vào vận hành chính thức.

Các Câu Hỏi Thường Gặp Về Thiết Bị Điều Áp Mạng Nhiệt

Van điều áp lò hơi có tác dụng gì cụ thể trong vận hành?

Thiết bị giúp tự động giảm áp suất dòng hơi từ mức cao xuống mức thấp hơn và duy trì áp suất đầu ra ổn định theo giá trị cài đặt ban đầu, giúp bảo vệ các thiết bị công nghệ hạ nguồn và tối ưu hóa chi phí chất đốt cho lò hơi.

Thiết bị điều áp này có thể dùng để thay thế hoàn toàn cho van an toàn được không?

Không thể thay thế. Van điều áp thực hiện nhiệm vụ ổn định áp suất làm việc thông thường, còn van an toàn đóng vai trò là chốt chặn phòng thủ cuối cùng, tự động xả bỏ hơi khi có sự cố quá áp cực hạn để chống nổ vỡ balông hơi.

Khi nào nhà máy nên chọn dòng van trực tiếp và khi nào cần dùng van Pilot?

Đối với các hệ thống đường ống nhánh nhỏ, lưu lượng hơi thấp và yêu cầu độ chính xác không quá khắt khe, van trực tiếp là phương án kinh tế tối ưu. Ngược lại, các trục ống chính công nghiệp lớn đòi hỏi độ chuẩn xác cao bắt buộc phải sử dụng van dạng Pilot.

Dòng cấu kiện giảm áp ngành hơi này thông thường chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào thiết kế kết cấu của phôi đúc và vật liệu màng diaphragm, các dòng van tiêu chuẩn phổ biến chịu được mức nhiệt từ 180 độ C đến 220 độ C, đối với các dòng phôi thép đúc chuyên dụng hệ hơi quá nhiệt có thể chịu trên 350 độ C.

Chu kỳ bảo trì chuẩn kỹ thuật cho hệ thống điều áp là bao lâu?

Để đảm bảo đường phản hồi áp suất luôn thông thoáng và màng van không bị chai cứng, kỹ sư khuyên nên tiến hành kiểm tra, vệ sinh lưới lọc phía trước và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nguồn hơi.

Lựa Chọn Đúng Van Điều Áp Lò Hơi Giúp Hệ Thống Vận Hành Ổn Định

Tóm lại, việc khảo sát và đầu tư chính xác cấu kiện van điều áp lò hơi là bước đi chiến lược mang lại lợi ích kép cho mọi nhà máy công nghiệp. Thiết bị không chỉ là chốt chặn kỹ thuật bảo vệ an toàn cho hệ thống máy móc hạ nguồn khỏi các sự cố quá áp nguy hiểm, mà còn mang lại giá trị kinh tế to lớn nhờ khả năng tiết kiệm năng lượng, giảm lượng chất đốt tiêu hao tại trung tâm lò và nâng cao tuổi thọ vận hành cho toàn bộ thiết bị. Lựa chọn một dòng van chất lượng cao, phù hợp thông số chính là nền tảng vững chắc để đảm bảo chất lượng sản xuất luôn đồng đều và tối ưu hóa bài toán chi phí vận hành cho doanh nghiệp đối với van điều áp lò hơi.
