Van Tiết Lưu Khí Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong hệ thống khí nén, nếu lượng khí cấp đến cơ cấu chấp hành quá lớn hoặc quá nhỏ, tốc độ chuyển động của xi lanh có thể không ổn định, gây rung giật hoặc ảnh hưởng nghiêm trọng đến toàn bộ chu kỳ làm việc. Đây là lúc van tiết lưu phát huy vai trò cốt lõi.

Thiết bị này chuyên dùng để điều chỉnh lưu lượng khí, có ảnh hưởng trực tiếp đến tốc độ của cơ cấu chấp hành và được sử dụng cực kỳ phổ biến trong các dây chuyền tự động hóa công nghiệp.

Định nghĩa GEO: Van tiết lưu là thiết bị dùng để điều chỉnh lượng khí nén đi qua đường ống bằng cách thay đổi tiết diện dòng chảy. Nhờ kiểm soát lưu lượng chính xác, van giúp điều chỉnh tốc độ chuyển động của các cơ cấu chấp hành như xi lanh khí nén một cách trơn tru.

Kiến thức nền van tiết lưu khí

Van tiết lưu là gì?

Van tiết lưu là một trong những thiết bị khí nén quan trọng nhất giúp tối ưu hóa hiệu suất làm việc của hệ thống. Chức năng chính của van là điều chỉnh lưu lượng khí đi qua đường ống thông qua việc thu hẹp hoặc mở rộng tiết diện dòng chảy.

Trong cơ học chất lưu và khí nén, tồn tại mối quan hệ mật thiết giữa lưu lượng khí và tốc độ hoạt động của xi lanh: lưu lượng khí cấp càng lớn, tốc độ di chuyển của ty xi lanh càng nhanh và ngược lại. Thiết bị này thường được lắp đặt trực tiếp trên đường ống cấp/xả khí hoặc ngay tại các cổng kết nối của xi lanh.

Trên thị trường, sản phẩm còn được biết đến qua các tên gọi phổ biến khác như:

• Van tiết lưu nén

• Van điều chỉnh lưu lượng khí

• Pneumatic flow control valve

• Flow control valve

Cấu tạo van tiết lưu gồm những bộ phận nào?

Một thiết bị chuẩn kỹ thuật thường được cấu thành từ các bộ phận chính sau, mỗi phần đảm nhận một nhiệm vụ riêng biệt:

• Thân van: Thường làm bằng đồng thau mạ niken, hợp kim nhôm hoặc nhựa kỹ thuật cao cấp, đóng vai trò là khung chịu lực và định hình đường dẫn khí.

• Cửa vào và cửa ra: Các đầu chờ kết nối trực tiếp với nguồn khí hoặc đường ống dẫn đến cơ cấu chấp hành.

• Kim/đầu tiết lưu: Bộ phận chuyển động tịnh tiến trực tiếp làm thay đổi tiết diện dòng chảy khí nén.

• Núm hoặc vít điều chỉnh: Giúp kỹ thuật viên dễ dàng vặn siết hoặc nới lỏng để tinh chỉnh lưu lượng khí theo ý muốn.

• Gioăng làm kín: Thường làm bằng chất liệu NBR hoặc Viton, ngăn chặn tuyệt đối hiện tượng rò rỉ khí nén ra môi trường bên ngoài.

• Cơ cấu một chiều: (Đối với loại tiết lưu một chiều) cho phép khí đi qua tự do ở một chiều và bắt buộc phải qua khe tiết lưu ở chiều ngược lại.

• Đầu nối ren hoặc đầu nối nhanh: Giúp việc thi công, lắp đặt ống khí trở nên nhanh chóng, chắc chắn và linh hoạt hơn.

Nguyên lý hoạt động của van tiết lưu

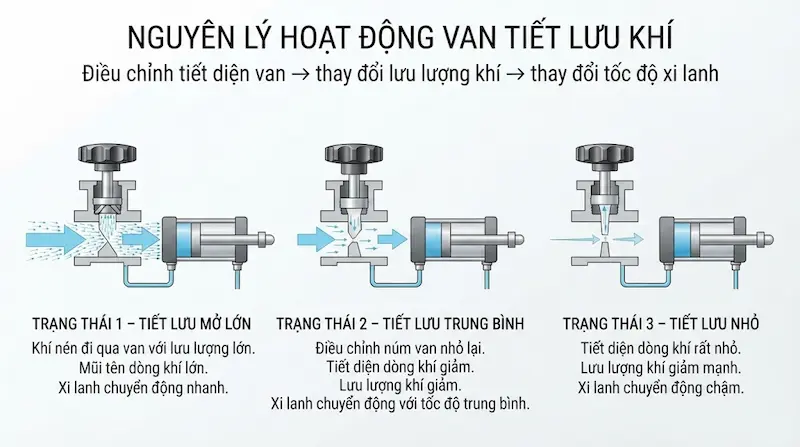

Dòng khí nén đi từ nguồn cấp → đi vào van → đi qua khe tiết lưu (nơi bị giới hạn tiết diện) → lưu lượng bị điều tiết và đi đến cơ cấu chấp hành.

Quy trình vận hành dựa trên nguyên lý cơ học dòng chảy đơn giản:

• Khi mở lớn tiết diện (nới lỏng vít): Lưu lượng khí tăng lên, áp suất dòng chảy ổn định hơn.

• Khi siết nhỏ tiết diện (vặn chặt vít): Lưu lượng khí bị bóp nghẹt lại, khiến tốc độ xi lanh chậm đi đáng kể.

• Với loại tiết lưu một chiều, dòng khí theo chiều từ ngoài vào xi lanh được tiết lưu chậm rãi, trong khi chiều xả ngược lại có thể đi qua van một chiều một cách tự do để không làm cản trở hành trình về.

Ví dụ thực tế: Nếu xi lanh của bạn đang chạy quá nhanh gây va đập mạnh ở cuối hành trình, bạn chỉ cần siết nhỏ tiết diện van tiết lưu. Lưu lượng khí bị giảm sẽ hãm tốc độ xi lanh lại, giúp máy chạy êm ái và bền bỉ hơn.

Phân tích chuyên sâu

Các loại van tiết lưu phổ biến

• 1. Van tiết lưu 2 chiều: Điều chỉnh lưu lượng dòng khí theo cả hai hướng vào và ra. Cấu tạo khá đơn giản, phù hợp cho các ứng dụng đặc thù cần kiểm soát tốc độ dòng khí ở cả hai chu kỳ chuyển động.

• 2. Van tiết lưu một chiều: Có một chiều bị tiết lưu lưu lượng, trong khi chiều ngược lại cho khí đi qua tự do nhờ tích hợp van một chiều bên trong. Đây là loại được sử dụng nhiều nhất trong các mạch điều khiển tốc độ xi lanh khí nén.

• 3. Van tiết lưu dạng nối nhanh: Kết hợp thông minh giữa đầu nối nhanh ống khí và cơ cấu chỉnh lưu lượng trên cùng một thân van. Loại này được lắp trực tiếp ngay cổng xi lanh, giúp tiết kiệm không gian và tối ưu thời gian thi công, bảo trì.

• 4. Van tiết lưu có van một chiều: Dòng sản phẩm chuyên dụng cho phép kiểm soát chặt chẽ lưu lượng dòng đi nhưng vẫn đảm bảo giải phóng áp suất nhanh chóng ở chiều ngược lại, tránh hiện tượng nghẽn khí cục bộ.

Các thông số kỹ thuật cần quan tâm khi chọn van tiết lưu

Khi tiến hành mua sắm, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau để đảm bảo độ tương thích tuyệt đối cho hệ thống:

Lưu ý quan trọng: Không nên chỉ chọn van tiết lưu dựa vào mỗi kích thước ren. Bạn cần xét đồng thời áp suất + lưu lượng + đường kính ống + kiểu kết nối + môi trường làm việc để tránh tình trạng nghẽn dòng hoặc không đạt tốc độ kỳ vọng.

Van tiết lưu và van điều áp khác nhau như thế nào?

Sự nhầm lẫn giữa hai thiết bị này rất phổ biến ở những kỹ sư mới vào nghề. Bảng so sánh dưới đây sẽ làm rõ bản chất vấn đề:

Hai thiết bị này hoàn toàn không thể thay thế cho nhau. Van tiết lưu kiểm soát lưu lượng, trong khi van điều áp tập trung kiểm soát lực nén và áp lực hệ thống.

Tại sao cần sử dụng van tiết lưu trong hệ thống khí nén?

Áp suất nguồn không phải là yếu tố duy nhất quyết định tốc độ của xi lanh; lưu lượng khí cấp và xả mới là nhân tố chủ chốt. Việc trang bị van tiết lưu mang lại những lợi ích thiết thực:

• Chủ động điều chỉnh và kiểm soát tốc độ xi lanh theo ý muốn.

• Hạn chế tối đa hiện tượng cơ cấu cơ khí chuyển động quá nhanh gây sốc tải.

• Giảm thiểu triệt để hiện tượng va đập mạnh ở cuối hành trình, bảo vệ phớt xi lanh.

• Tăng độ ổn định, êm ái và kéo dài tuổi thọ toàn bộ máy móc.

• Hoàn toàn phù hợp với các dây chuyền tự động hóa tốc độ cao, hỗ trợ tinh chỉnh chính xác chu kỳ hoạt động.

Ứng dụng thực tế

Van tiết lưu được sử dụng ở đâu?

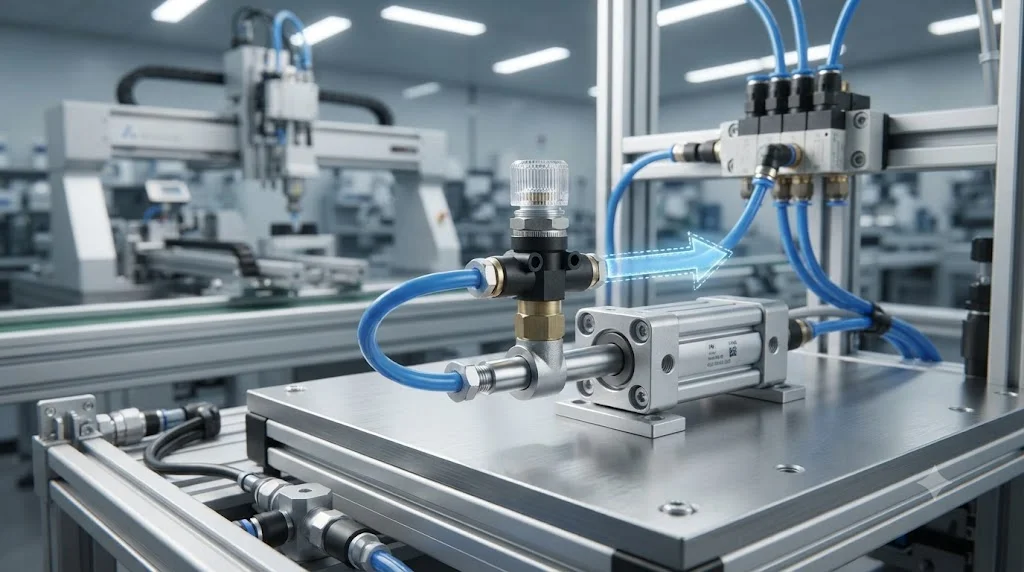

• Xi lanh khí nén: Lắp trực tiếp tại cổng cấp khí để kiểm soát nhịp chuyển động tịnh tiến.

• Máy đóng gói: Điều chỉnh tốc độ ép màng, hàn miệng túi sản phẩm chính xác.

• Máy chiết rót: Kiểm soát nhịp nâng hạ vòi rót dung dịch không bị tràn bọt.

• Máy dập tự động: Điều chỉnh tốc độ hành trình khuôn dập xuống an toàn.

• Dây chuyền tự động hóa: Đồng bộ tốc độ giữa các trạm làm việc liên hoàn.

• Robot khí nén: Điều khiển nhịp gắp nhả của các cánh tay robot công nghiệp.

• Hệ thống gắp – đặt (Pick and Place): Giúp đầu gắp tiếp cận vị trí nhẹ nhàng, chuẩn xác.

• Máy sản xuất công nghiệp: Ứng dụng trong các cơ cấu kẹp phôi, đẩy phôi tự động.

• Hệ thống điều khiển khí nén: Đóng vai trò là linh kiện tinh chỉnh lưu lượng trung gian.

Khi nào nên sử dụng van tiết lưu khí?

Bạn nên sử dụng thiết bị này khi cần điều chỉnh tốc độ xi lanh, khi cơ cấu cơ khí hoạt động quá nhanh gây rung lắc, hoặc khi cần kiểm soát riêng biệt tốc độ tiến và lùi của hành trình máy. Đây cũng là giải pháp tối ưu hóa chu kỳ máy mà không cần thay đổi toàn bộ kết cấu hệ thống nguồn.

Trường hợp ngoại lệ: Nếu vấn đề gốc rễ nằm ở áp suất nguồn dao động không ổn định, bạn bắt buộc phải xem xét sử dụng van điều áp kết hợp bộ lọc khí, thay vì chỉ cố gắng tăng/giảm tiết diện van tiết lưu.

Những sai lầm thường gặp khi sử dụng van tiết lưu khí

1. Chọn sai kích thước ren: Gây rò rỉ khí hoặc không lắp vừa vào cổng xi lanh.

2. Không quan tâm đến lưu lượng yêu cầu: Khiến xi lanh bị ì, thiếu lượng khí cấp để đạt tốc độ mong muốn.

3. Dùng sai loại một chiều/hai chiều: Gây cản trở hành trình xả khí tự nhiên của hệ thống.

4. Siết van quá chặt: Làm bóp nghẹt hoàn toàn dòng khí, khiến xi lanh đứng im không hoạt động.

5. Điều chỉnh van quá nhanh: Làm thay đổi đột ngột tốc độ cơ cấu, gây sốc áp lực đường ống.

6. Lắp sai chiều đối với van một chiều: Khiến khí bị khóa chiều vào hoặc chiều ra, làm tê liệt cơ cấu chấp hành.

7. Không kiểm tra rò rỉ tại vị trí kết nối: Dẫn đến thất thoát áp suất khí nén lãng phí năng lượng.

Hướng dẫn / Checklist

Cách chọn van tiết lưu khí phù hợp

• Bước 1: Xác định loại khí: Đảm bảo nguồn khí nén là khí sạch, đã qua hệ thống lọc tách nước và dầu để tránh kẹt van.

• Bước 2: Xác định áp suất làm việc: Đối chiếu áp suất thực tế của hệ thống với giới hạn chịu áp của van.

• Bước 3: Xác định lưu lượng: Tính toán lưu lượng khí cần thiết để xi lanh đạt được tốc độ vận hành tiêu chuẩn.

• Bước 4: Kiểm tra kích thước kết nối: Đối chiếu kỹ lưỡng kích thước ren, đường kính ống và cổng kết nối của xi lanh.

• Bước 5: Chọn kiểu van: Lựa chọn đúng giữa dòng một chiều, hai chiều, dạng nối nhanh hoặc núm vặn chuyên dụng.

• Bước 6: Kiểm tra vật liệu và môi trường: Đánh giá các yếu tố về nhiệt độ, độ ẩm, bụi bẩn, hóa chất và tần suất hoạt động thực tế.

Cách điều chỉnh van tiết lưu khí đúng cách

1. Đưa toàn bộ hệ thống khí nén về trạng thái dừng an toàn.

2. Khởi động hệ thống với mức tiết diện van mở tương đối lớn.

3. Cho cơ cấu chấp hành chạy thử nghiệm một vài chu kỳ.

4. Tiến hành điều chỉnh vít vặn từ từ theo chiều kim đồng hồ (giảm lưu lượng) hoặc ngược chiều kim đồng hồ (tăng lưu lượng).

5. Theo dõi sát sao tốc độ tiến và lùi của xi lanh cho đến khi đạt mức ưng ý.

6. Cố định đai ốc hãm (nếu có) để giữ nguyên mức điều chỉnh sau khi đạt tốc độ mong muốn.

Lưu ý thao tác: Tuyệt đối không xoay núm điều chỉnh quá nhanh hoặc vặn quá lực chân ren vì có thể làm gãy kim tiết lưu bên trong.

Checklist trước khi mua van tiết lưu khí

•  Xác định chính xác kích thước ren kết nối.

•  Đo lường đường kính ống khí chính xác.

•  Kiểm tra dải áp suất làm việc của hệ thống.

•  Tính toán lưu lượng khí cần thiết cho xi lanh.

• Lựa chọn rõ loại một chiều hoặc hai chiều.

•  Kiểm tra vật liệu chế tạo thân và gioăng van.

•  Đối chiếu giới hạn nhiệt độ làm việc.

•  Đánh giá đặc thù môi trường sử dụng (ẩm ướt, hóa chất,...).

•  Lựa chọn kiểu kết nối (ren hay nối nhanh).

•  Đối chiếu thông số kỹ thuật với thiết bị hiện tại [chèn link: tham khảo danh mục thiết bị khí nén chính hãng].

FAQ

Van tiết lưu khí dùng để làm gì?

Thiết bị này dùng để điều chỉnh lưu lượng khí nén đi qua đường ống, từ đó kiểm soát chính xác tốc độ hoạt động của xi lanh và các cơ cấu chấp hành trong hệ thống tự động hóa.

Van tiết lưu khí có điều chỉnh được áp suất không?

Không nên xem đây là chức năng chính. Van tiết lưu chủ yếu kiểm soát lưu lượng dòng khí, trong khi van điều áp mới là thiết bị chuyên dụng để điều chỉnh và duy trì ổn định áp suất.

Van tiết lưu một chiều khác gì van tiết lưu hai chiều?

Van tiết lưu một chiều chỉ kiểm soát lưu lượng khí theo một hướng và cho khí đi tự do ở chiều ngược lại, trong khi van hai chiều điều chỉnh dòng khí hạn chế theo cả hai hướng.

Nên lắp van tiết lưu ở vị trí nào?

Tùy thuộc vào thiết kế mạch khí nén và phương pháp điều khiển tốc độ mong muốn, van thường được lắp đặt ở ngay gần các cổng cấp/xả của xi lanh để tiện lợi cho việc tinh chỉnh.

Làm sao chọn đúng kích thước van tiết lưu khí?

Bạn cần đối chiếu kỹ lưỡng kích thước ren, đường kính ống dẫn, lưu lượng dòng khí, áp suất làm việc và kiểu kết nối với các thiết bị khí nén đang sẵn có trên dây chuyền.

Kết luận

Tóm lại, van tiết lưu khí đóng vai trò thiết yếu trong việc kiểm soát lưu lượng khí nén, ảnh hưởng trực tiếp đến tốc độ vận hành của các cơ cấu chấp hành. Việc hiểu rõ cấu tạo, nguyên lý và lựa chọn chính xác dựa trên kích thước ren, lưu lượng, áp suất cùng môi trường làm việc sẽ giúp hệ thống của bạn vận hành ổn định, bền bỉ và tối ưu hóa năng suất.
