Van Cửa Lật Ngăn Triều: Giải Pháp Chống Ngập Tự Động Và Tối Ưu Cho Hệ Thống Thoát Nước Đô Thị

Trong bối cảnh biến đổi khí hậu toàn cầu ngày càng diễn biến phức tạp, hiện tượng triều dâng kết hợp mưa lớn đang trở thành mối đe dọa trực tiếp đến hạ tầng kỹ thuật của các đô thị và khu công nghiệp. Khi mực nước tại các con sông, cửa biển dâng cao hơn cao độ của hệ thống thoát nước nội khu, nước sẽ chảy ngược vào đất liền gây ngập lụt diện rộng. Để giải quyết triệt để bài toán thủy lực này, việc ứng dụng van cửa lật ngăn triều là một giải pháp hạ tầng tối ưu và bắt buộc. Thiết bị công nghệ này không chỉ giúp kiểm soát dòng lưu chất hiệu quả mà còn hoạt động bền bỉ, giúp bảo vệ an toàn cho các khu dân cư và nhà máy trước nguy cơ ngập lụt do triều cường.

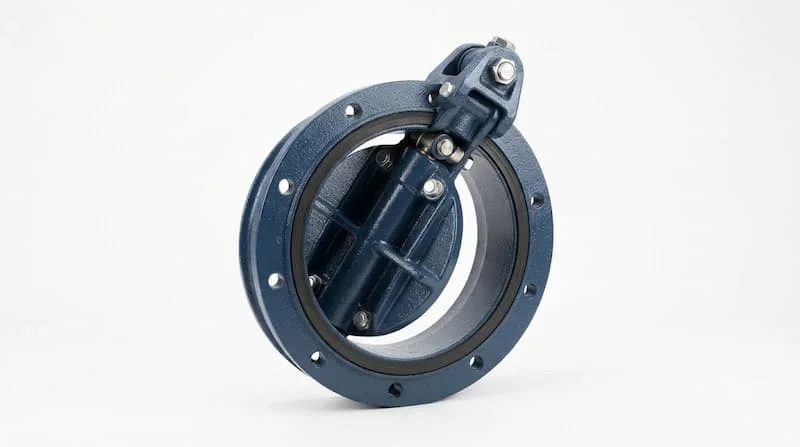

Van cửa lật ngăn triều là gì?

Dưới góc nhìn kỹ thuật hạ tầng và thủy lợi, van cửa lật ngăn triều hay còn được gọi là Flap Gate Valve, là thiết bị kiểm soát chất lưu một chiều được lắp đặt cố định tại các cửa xả của hệ thống thoát nước mưa, đường cống ngầm, kênh mương hoặc các trục tiêu thoát lũ. Thiết bị đóng vai trò như một chiếc cửa chặn cơ học thông minh, tự động vận hành dựa vào chênh lệch áp suất thủy tĩnh của dòng nước để bảo vệ không gian đô thị bên trong khỏi sự xâm nhập của nước triều.

Nguyên lý vận hành hoàn toàn tự động của thiết bị dựa trên cơ chế cân bằng áp lực nước tự nhiên ở hai phía vách cánh cửa. Khi mực nước phía trong đường cống cao hơn bên ngoài, áp lực dòng chảy sẽ đẩy cánh van lật mở ra để thoát nước tự do. Ngược lại, khi nước triều dâng cao hoặc dòng chảy có xu hướng đảo chiều, áp lực nước từ sông hoặc biển sẽ ép chặt cánh cửa vào bệ đỡ, khóa kín lòng cống. Trong hệ thống thoát nước đô thị và công nghiệp, thiết bị này giữ vai trò sinh tử khi làm chốt chặn ngăn chặn triệt đối tình trạng nước sông dâng ngược vào hệ thống cống ngập thành phố, đảm bảo khả năng tiêu thoát nước mưa diễn ra thông suốt.

Cấu tạo và nguyên lý hoạt động

Sự ổn định cơ học và năng lực bít kín của thiết bị ngăn triều này được quyết định bởi cấu trúc hình học đơn giản nhưng tối ưu từ các bộ phận cốt lõi:

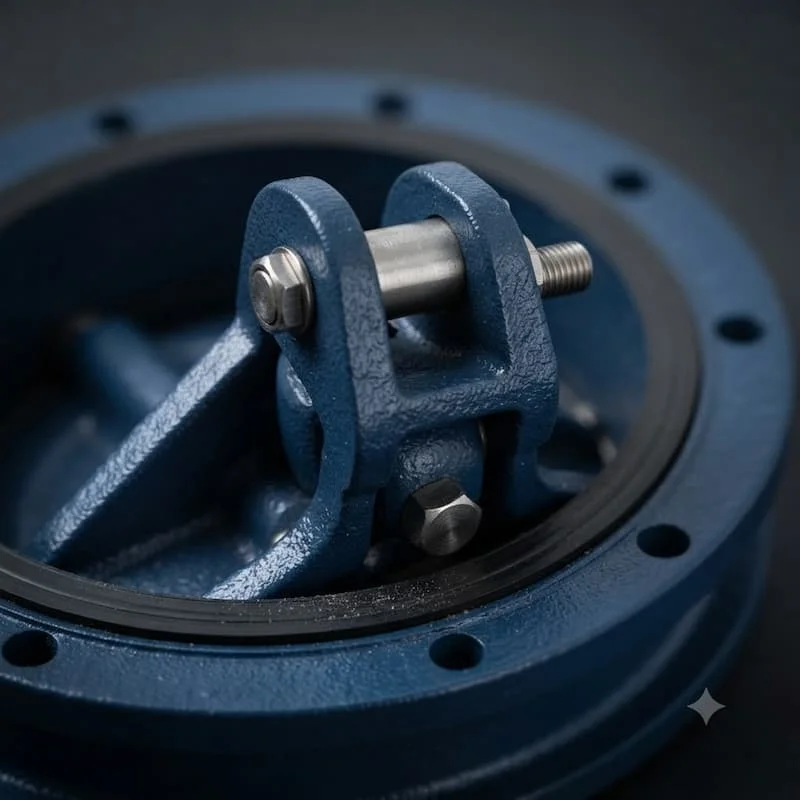

Cấu tạo van cửa lật ngăn triều

• Thân van: Phần khung vành cố định đúc bằng kim loại hoặc polyme siêu bền, gắn chặt vào vách tường hoặc mặt bích cống.

• Cánh cửa lật: Tấm chắn cơ học có thể dao động góc, chịu trách nhiệm đóng ngắt dòng chất lưu.

• Bản lề và trục bản lề: Mắt xích chịu lực nằm ở đỉnh van, giúp cánh cửa tự do lật mở theo một hướng duy nhất.

• Gioăng làm kín: Đệm cao su cao cấp chịu lò mòn và kháng mặn, bo sát viền bệ đỡ để chặn nước tuyệt đối.

• Đối trọng: Cơ cấu bổ sung tùy chọn giúp tinh chỉnh lực mở của cánh van đối với các dòng ống chịu áp thấp.

Nguyên lý hoạt động

Khi lưu chất chảy theo chiều thoát từ trong ra ngoài, áp lực thủy động của dòng nước lớn hơn trọng lượng cánh van sẽ đẩy cánh cửa lật góc mở ra để xả nước. Khi nước triều dâng lên hoặc có dòng chảy ngược dội vào từ bên ngoài, chính áp lực khối nước bên ngoài sẽ tạo lực đẩy ép chặt cánh cửa van vào vòng gioăng đệm trên thân vỏ, b bịt kín lỗ cống ngăn nước tràn ngược lại.

Lý do thiết bị này hoạt động không cần nguồn điện hay khí nén là nhờ việc tận dụng triệt để động năng và áp suất thủy tĩnh của chính dòng lưu chất để tự đóng mở. Cơ chế cơ học tự nhiên này giúp van cửa lật giảm thiểu chi phí vận hành xuống mức bằng không, loại bỏ hoàn toàn các rủi ro chập cháy điện, hư hỏng hệ thống điều khiển khi ngập sâu trong nước, mang lại độ tin cậy vận hành rất cao cho các dự án thủy lợi.

Các loại van cửa lật ngăn triều phổ biến

Để đáp ứng các tiêu chuẩn khắt khe về địa hình thi công và đặc tính hóa học của nguồn nước, thiết bị được phân tách rõ ràng theo các chủng loại vật liệu và kiểu lắp đặt sau:

• Phân loại theo vật liệu chế tạo: Dòng van cửa lật ngăn triều làm từ gang đúc có độ bền va đập tốt, giá thành rẻ nhưng trọng lượng nặng. Các dòng van cửa lật inox 304 và inox 316 sở hữu năng lực chống rỉ sét vĩnh cửu, chịu nhiệt tốt, thường được ưu tiên dùng cho vùng nước lợ. Phân khúc hiện đại sử dụng vật liệu Composite hoặc nhựa cao cấp HDPE có ưu điểm trọng lượng siêu nhẹ, dễ mở ngay cả khi áp lực nước yếu và không bị ăn mòn bởi nước biển mặn.

• Phân loại theo kiểu lắp đặt: Bao gồm thiết kế lắp mặt bích đồng bộ nối tiếp vào đầu ống, lắp tường kết hơp bu lông nở gắn trực tiếp trên vách hộp bê tông vuông, hoặc lắp cửa cống xả tròn xả thẳng ra kênh mương.

Ưu và nhược điểm: Van gang bền bỉ chịu lực tốt nhưng dễ bị oxy hóa, van inox chống ăn mòn tuyệt vời nhưng chi phí đầu tư ban đầu cao. Van composite và nhựa HDPE mở cửa nhanh hơn do trọng lượng nhẹ nhưng cần lưu ý tránh các va đập cơ học của rác gỗ lớn trôi sông làm nứt vỡ cánh chặn.

Thông số kỹ thuật cần quan tâm

Khi tiến hành bóc tách hồ sơ và phê duyệt vật tư cho các công trình chống ngập, các kỹ sư cần lưu ý rà soát kỹ các thông số định mức sau:

• Kích thước danh nghĩa: Dải quy cách rất rộng từ các đường ống nhỏ DN100 đến các cửa cống hộp, cống xả đại công trình lên tới DN2000.

• Áp suất làm việc và áp suất ngược: Ngưỡng tải lực tĩnh tối đa mà cánh van có thể chịu được khi bị khối nước triều dâng ép vào vách kín mà không bị biến dạng cơ học.

• Tiêu chuẩn mặt bích và chống ăn mòn: Đảm bảo khoảng cách tâm lỗ bu lông đạt chuẩn BS, DIN hoặc JIS và bề mặt kim loại được sơn phủ epoxy bảo vệ dày trên 300 micron đối với van gang để chống chịu môi trường xâm thực.

So sánh van cửa lật ngăn triều với van một chiều thông thường

Mặc dù có cùng nguyên lý hoạt động là chỉ cho lưu chất đi theo một hướng duy nhất, hai thiết bị này lại có những đặc tính công năng hoàn toàn khác biệt:

• Về cấu tạo và kích thước: Van một chiều công nghiệp thường có cấu trúc dạng đĩa lật chìm trong thân ống kín, kích thước vừa phải và chịu áp suất lớn. Van cửa lật có cấu trúc dạng cửa sập lộ thiên lắp ngoài đầu cuối đường ống, có dải kích thước cực lớn để thích ứng với cửa cống vuông hoặc tròn.

• Về môi trường sử dụng: Van một chiều dùng chủ yếu trong đường ống khép kín của trạm bơm, nhà máy. Van cửa lật chuyên dụng làm van thoát nước chịu bùn đất, rác thải và chống triều cường ngoài trời.

• Về chi phí và hiệu quả chống triều: Cửa van chống ngập dạng cửa lật có chi phí bảo trì thấp hơn rất nhiều do không có lò xo hay ty van phức tạp, lòng van mở thoáng hoàn toàn giảm nguy cơ kẹt rác hơn van một chiều.

Kết luận: Bạn nên lựa chọn van một chiều cho các cụm ống công nghệ phía trong nhà máy, và bắt buộc dùng van ngăn triều dạng cửa lật cho các cửa cống xả ngoài trời, đê điều hoặc kênh mương thoát nước mưa.

Vì sao van cửa lật ngăn triều được sử dụng rộng rãi?

Sự tin tưởng của các kỹ sư hạ tầng đối với dòng van một chiều cống này xuất phát từ những lợi ích thực tế về kinh tế và công năng vận hành:

Thiết bị mang lại khả năng chống ngập hiệu quả tuyệt đối nhờ việc tự động đóng kín bằng lực nước, không tiêu thụ điện năng nên hệ thống vẫn hoạt động hoàn hảo ngay cả khi toàn khu vực bị mất điện trong mưa bão. Khả năng chịu ăn mòn cực tốt của các chất liệu nhựa công nghiệp và inox giúp thiết bị có tuổi thọ cao hàng chục năm ngoài thực địa, rất ít khi phải tiến hành sửa chữa bảo trì.

Ví dụ thực tế: Tại một khu đô thị mới ven sông ở vùng hạ lưu, hệ thống cống xả nước mưa được thiết kế xả thẳng ra nhánh sông chính. Trước đây khi chưa lắp đặt van chống triều, mỗi khi triều cường dâng cao kết hợp mưa lớn, nước sông theo đường cống tràn ngược vào gây ngập sâu toàn bộ các tuyến đường nội khu, làm hư hỏng nhiều xe cộ và tài sản của người dân. Sau khi ban quản lý tiến hành lắp đặt đồng bộ cụm van cửa lật inox tại tất cả các cửa cống xả, tình trạng ngập lụt đã được giải quyết triệt để. Nước triều dâng cao bị chặn đứng hoàn toàn ngoài sông, trong khi nước mưa nội khu vẫn tự động đẩy cửa van thoát ra ngoài khi có sự chênh lệch mực nước, trả lại sự khô ráo cho khu đô thị.

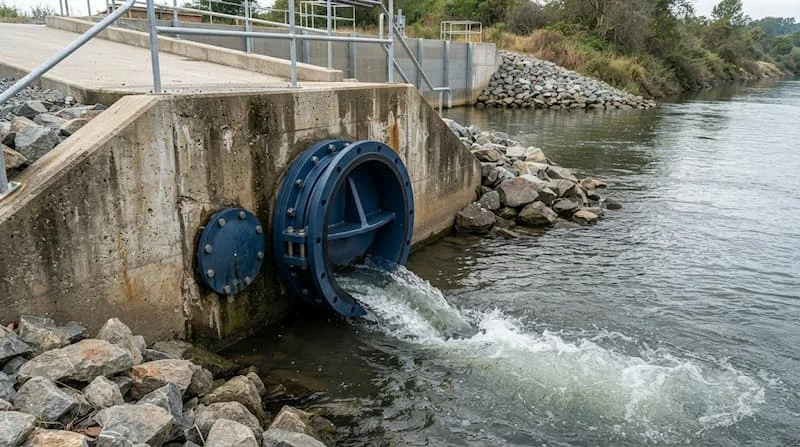

Ứng dụng thực tế của van cửa lật ngăn triều

Sở hữu khả năng điều tiết nước một chiều linh hoạt, thiết bị này xuất hiện tại hầu hết các công trình hạ tầng thủy lợi:

• Điểm cuối của hệ thống thoát nước mưa, thoát nước thải tại các khu đô thị và khu dân cư tập trung.

• Cửa xả của các trạm bơm tiêu úng, nhà máy xử lý nước thải trước khi đổ ra sông lớn.

• Hệ thống cống tiêu thoát nước vách tường của các khu công nghiệp, khu chế xuất ven biển.

• Hệ thống kênh mương tưới tiêu nội đồng, đê điều ngăn mặn và các cảng biển lớn.

Khi nào nên lắp van cửa lật ngăn triều?

Quy trình thi công lắp đặt dòng cửa van chống ngập này được chỉ định bắt buộc cho các kịch bản thực địa sau:

• Khu vực địa lý thường xuyên chịu ảnh hưởng trực tiếp của hiện tượng triều cường, xâm nhập mặn.

• Hệ thống cống xả nước của công trình nằm gần các trục sông lớn có mực nước biến động theo mùa.

• Các cửa xống thoát nước mưa xả thẳng ra bãi biển, nơi chịu lực sóng và nước biển dâng liên tục.

• Các nhà máy xử lý nước thải yêu cầu ngăn chặn tuyệt đối nước sông xâm nhập ngược làm pha loãng nguồn nước cần xử lý.

Những sai lầm thường gặp khi sử dụng van cửa lật

Việc chủ quan trong khâu khảo sát hiện trạng và lắp đặt cơ khí có thể làm giảm đáng kể hiệu quả ngăn nước của van:

• Chọn sai thông số kích thước: Lắp đặt van nhỏ hơn thiết diện lòng cống làm bóp nghẹt dòng chảy, gây ứ đọng nước mưa bên trong không kịp thoát.

• Chọn sai mác vật liệu: Sử dụng thân van gang thông thường không sơn phủ bảo vệ vào vùng nước biển ngập mặn, khiến van nhanh chóng bị rỉ sét, mục nát chỉ sau vài năm.

• Lắp đặt sai hướng mũi tên dòng chảy: Khiến cánh van bị khóa chặt không thể mở ra khi nước trong cống cần thoát, gây ngập lụt cục bộ bên trong.

• Không tiến hành vệ sinh định kỳ: Bỏ qua việc kiểm tra khiến rác thải, cành cây, túi nilon mắc kẹt ngay tại bệ ghế van, làm cánh cửa van không thể đóng kín khít, nước triều theo khe hở rò rỉ ngược vào trong.

Cách khắc phục: Cần thiết lập kế hoạch kiểm tra bản lề, tra mỡ bôi trơn trục van định kỳ và dọn sạch các chướng ngại vật trước cửa xả trước mỗi mùa mưa bão.

Checklist chọn van cửa lật ngăn triều chuẩn xác

Bộ checklist dưới đây hỗ trợ các nhà thầu rà soát kỹ lưỡng các thông số vật tư trước khi tiến hành đặt hàng:

• Đo đạc chính xác đường kính hoặc thiết diện vuông của lòng cống xả hiện trạng.

• Xác định tính chất nguồn nước (nước ngọt, nước nhiễm mặn, nước thải hóa chất) để chọn vật liệu van phù hợp.

• Lựa chọn chất liệu cấu tạo (ưu tiên chọn van cửa lật inox hoặc composite để có tuổi thọ cao nhất).

• Kiểm tra tiêu chuẩn thâm tâm lỗ bu lông mặt bích bảo đảm trùng khớp với phụ kiện chờ.

• Xác định thông số áp suất ngược tối đa khi triều cường đỉnh để chọn độ dày cánh van phù hợp.

• Lựa chọn kiểu lắp ráp thích hợp (lắp vách tường bê tông hay nối bích ống thép, ống nhựa).

• Đặt mua sản phẩm từ các thương hiệu có năng lực đúc và gia công cơ khí chính xác uy tín.

Hướng dẫn lắp đặt đúng kỹ thuật tại công trường

Quy trình thi công định vị van vào cửa cống cần tuân thủ nghiêm ngặt theo các bước kỹ thuật cơ khí sau:

Bước 1: Khảo sát và làm sạch bề mặt thi công

Kiểm tra vách tường bê tông hoặc mặt bích ống chờ, tiến hành đục bỏ vữa thừa, cạo sạch rong rêu để tạo độ phẳng tuyệt đối cho bề mặt tiếp xúc.

Bước 2: Định vị hướng dòng chảy thủy lực

Xác định chính xác hướng mở của cánh van, bảo đảm cánh cửa lật chỉ mở ra theo chiều nước thoát từ trong lòng công trình hướng ra ngoài môi trường.

Bước 3: Tiến hành lắp ráp cố định thân van

Đối với kiểu lắp tường, khoan định vị và siết chặt các bu lông nở bằng inox để ép chặt vành thân van vào vách bê tông. Đối với kiểu nối bích, đặt gioăng đệm cao su vào giữa và siết đều tay các đai ốc đối xứng.

Bước 4: Kiểm tra hành trình cơ học của cánh van

Dùng tay nâng thử cánh cửa van để kiểm tra độ trơn tru của trục bản lề, bảo đảm cánh van tự động đóng sập lại hoàn toàn bằng trọng lực khi buông tay.

Bước 5: Kiểm tra độ kín khít mối nối

Quan sát các khe hở tiếp xúc giữa cánh van và gioăng đệm bệ đỡ, bảo đảm không có khe hở lọt sáng để ngăn chặn nước rò rỉ tối đa.

Các lưu ý vận hành giúp tăng tuổi thọ van

Để công trình ngăn triều luôn vận hành ổn định trong suốt vòng đời dự án, đơn vị quản lý hạ tầng cần thực hiện tốt các nguyên tắc bảo dưỡng định kỳ.

Hãy lên lịch kiểm tra định kỳ tối thiểu 3 tháng một lần để loại bỏ các loại rác thải, bùn đất hoặc đá sỏi mắc kẹt tại khu vực chân van. Thường xuyên kiểm tra độ đàn hồi của vòng gioăng cao su làm kín, nếu phát hiện gioăng bị nứt nẻ hoặc lão hóa do thời tiết cần chủ động thay mới để đảm bảo độ bít kín khít. Định kỳ tra dầu mỡ bảo vệ vào trục bản lề để cánh van luôn chuyển động linh hoạt với lực đẩy nhỏ nhất, giữ cho hệ thống luôn ở trạng thái sẵn sàng vận hành đạt hiệu suất tối đa theo thời gian.

Câu hỏi thường gặp

Thiết bị van cửa lật ngăn triều thực chất hoạt động dựa vào nguồn năng lượng nào?

Van hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất thủy tĩnh và động năng tự nhiên của dòng nước ở hai phía cánh van, hoàn toàn không cần sử dụng năng lượng điện hay hệ thống khí nén.

Nên ưu tiên lựa chọn van cửa lật bằng gang hay chất liệu inox, composite cho vùng cửa biển?

Đối với môi trường nước biển có độ mặn và độ xâm thực cao, bạn tuyệt đối nên chọn van chất liệu inox 316 hoặc vật liệu Composite siêu bền để kháng ăn mòn muối biển tuyệt đối. Van gang chỉ nên dùng cho vùng nước ngọt nội đồng để tiết kiệm chi phí.

Tần suất định kỳ bao lâu thì chúng ta nên tiến hành nạo vét, bảo trì cửa van một lần?

Đơn vị vận hành nên thực hiện kiểm tra súc rửa van tối thiểu 3 đến 6 tháng một lần. Đặc biệt, cần chủ động kiểm tra dọn sạch rác mắc kẹt trước và sau mỗi đợt mưa bão lớn hoặc triều cường đỉnh để van không bị kẹt.

Van cửa lật có khả năng ngăn chặn được 100 lượng nước rò rỉ hay không?

Khi được lắp đặt chuẩn kỹ thuật trên bề mặt phẳng và hệ thống gioăng cao su nguyên vẹn, van cửa lật chất lượng cao có khả năng bít kín khít gần như tuyệt đối, chặn đứng hoàn toàn dòng nước triều dâng ngược vào lòng cống.

Tổng kết

Thiết bị van cửa lật ngăn triều chính là giải pháp kỹ thuật hạ tầng thông minh, kinh tế và bền vững nhất để bảo vệ các đô thị, nhà máy khỏi hiểm họa lụt lội do hiện tượng triều cường gây ra. Việc thấu hiểu chi tiết từ kết cấu cơ học, đặc tính vật liệu chống ăn mòn đến quy trình lắp đặt siết bu lông đúng lực sẽ giúp các nhà thầu tối ưu hóa năng lực tiêu thoát nước, triệt tiêu hoàn toàn rủi ro dòng chảy ngược và tiết kiệm tối đa ngân sách vận hành dài hạn. Lựa chọn dòng sản phẩm chính hãng phối hợp cùng quy trình giám sát rác thải định kỳ chính là nền tảng vững chắc để kiến tạo nên những công trình chống ngập kiên cố, mang lại sự an tâm tuyệt đối cho cộng đồng đối với van cửa lật ngăn triều.
