Auto Drain Trap Là Gì? Cấu Tạo, Phân Loại & Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn toàn diện về Auto Drain Trap (bộ xả nước ngưng tự động): Nguyên lý, phân loại dạng phao, timer, điện tử và checklist lựa chọn chuẩn kỹ thuật.

Trong quá trình vận hành hệ thống khí nén công nghiệp, sự ngưng tụ hơi nước là mối đe dọa thầm lặng nhưng cực kỳ nguy hại. Nước lẫn trong khí nén không chỉ gây gỉ sét đường ống, làm hỏng các van điều khiển đắt tiền mà còn làm giảm nghiêm trọng chất lượng thành phẩm của nhà máy.

Để giải quyết triệt để vấn đề này, auto drain trap (bộ xả nước ngưng tự động) được ra đời như một giải pháp cứu cánh tối ưu. Thiết bị nhỏ gọn này đóng vai trò tự động xả sạch lượng nước đọng mà không làm thất thoát áp suất khí nén, giúp toàn bộ hệ thống vận hành liên tục và ổn định.

Auto Drain Trap Là Gì?

Auto drain trap (hay bộ xả condensate tự động, van xả nước tự động khí nén) là thiết bị cơ khí hoặc điện tử được lắp đặt tại các vị trí tích tụ nước trong hệ thống khí nén. Nhiệm vụ duy nhất của nó là tự động thu gom và xả toàn bộ lượng nước ngưng, dầu thừa ra ngoài môi trường mà không cần đến sự can thiệp thủ công của con người.

Thiết bị này thường được tích hợp tại các điểm chiến lược như:

• Đáy bình chứa khí nén (Air Receiver Tank)

• Bộ sấy khô khí nén (Air Dryer) và bộ tách nước (Water Separator)

• Cốc lọc đường ống (Air Filter)

• Các điểm thấp (Low points) trên tuyến đường ống phân phối khí nén

Khác với van xả tay truyền thống (Manual Drain Valve) đòi hỏi kỹ thuật viên phải canh giờ đi mở van thủ công—vừa tốn nhân công vừa dễ bị lãng quên—bộ xả nước ngưng tự động hoạt động hoàn toàn tự động theo cơ chế cơ học hoặc cảm biến thông minh, hạn chế tối đa nguy cơ ngập nước ngưng trong khí nén.

Vì Sao Hệ Thống Khí Nén Cần bộ xả nước ngưng tự động?

Để hiểu tại sao bộ xả nước ngưng tự động lại là phụ kiện bắt buộc, trước hết chúng ta cần nhìn vào nguyên lý hình thành nước ngưng trong khí nén. Không khí xung quanh chúng ta luôn chứa một độ ẩm tương đối nhất định. Khi máy nén khí hút và nén không khí lại ở áp suất cao (thường từ 7 đến 10 bar), nhiệt độ khí tăng vọt. Sau đó, khi khí nén đi qua bộ làm mát (Aftercooler) hoặc đường ống, nhiệt độ giảm xuống làm hơi nước ngưng tụ thành chất lỏng.

Nếu không trang bị bộ xả nước ngưng tự động để loại bỏ lượng nước ngưng này ngay lập tức, hệ thống của bạn sẽ đối mặt với những hậu quả nặng nề:

• Ăn mòn và gỉ sét đường ống: Nước ngưng kết hợp với tạp chất axit trong không khí tạo ra dung dịch ăn mòn, làm mục rỗng bình chứa và bong tróc lòng ống thép.

• Hư hỏng thiết bị tiêu thụ khí: Nước đi theo khí nén vào các xilanh, van điện từ (solenoid valve), dụng cụ cầm tay dùng khí nén sẽ làm trôi lớp mỡ bôi trơn, gây kẹt xilanh và cháy hỏng thiết bị.

• Sụt giảm chất lượng sản phẩm: Trong các ngành đòi hỏi khí sạch như sơn ô tô, dược phẩm, thực phẩm, linh kiện điện tử, chỉ một giọt nước theo khí nén ra ngoài có thể làm hỏng toàn bộ lô hàng sản xuất.

• Chi phí vận hành tăng vọt: Hệ thống bị tốn áp suất, bộ lọc nhanh tắc và tần suất bảo trì hư hỏng tăng lên gấp nhiều lần.

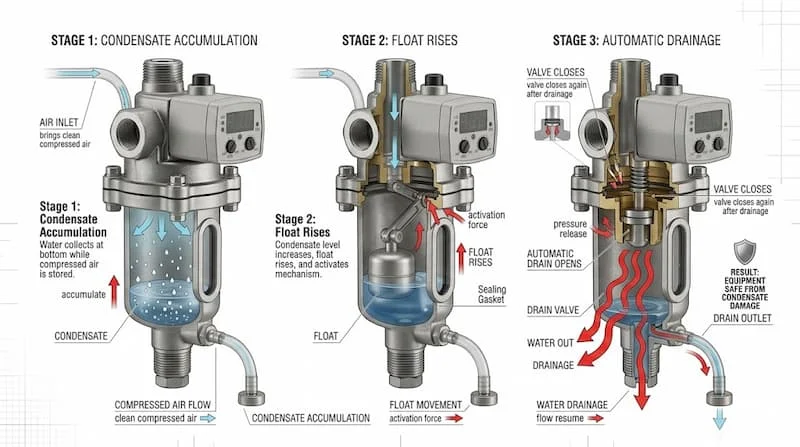

Nguyên Lý Hoạt Động Của bộ xả nước ngưng tự động

Mặc dù có nhiều chủng loại khác nhau, một bộ bộ xả nước ngưng tự động tiêu chuẩn đều vận hành dựa trên chu trình 4 bước cốt lõi nhằm xả sạch nước nhưng không làm "thất thoát" khí nén:

• Bước 1 - Tích tụ nước ngưng (Accumulation): Nước ngưng theo trọng lực chảy từ thiết bị khí nén xuống và đọng lại bên trong khoang chứa (Housing) của bộ xả.

• Bước 2 - Nhận biết mức nước (Sensing): Khi lượng nước ngưng dâng lên đến một độ cao định sẵn, cơ cấu nhận biết (phao cơ học, đếm thời gian hoặc cảm biến điện dung) sẽ gửi tín hiệu kích hoạt.

• Bước 3 - Mở cổng xả (Discharging): Cơ cấu chấp hành tác động làm mở đĩa van/cổng xả. Áp suất khí nén bên trong khoang sẽ đẩy toàn bộ hỗn hợp nước và dầu ra ngoài đường ống thoát.

• Bước 4 - Đóng cổng xả (Resealing): Ngay khi mực nước hạ xuống ngưỡng an toàn (trước khi khí nén kịp thoát ra ngoài), cơ cấu xả lập tức đóng chặt cổng xả, kết thúc một chu kỳ.

Điều cốt lõi phân biệt các dòng bộ xả nước ngưng tự động chất lượng cao chính là khả năng đóng xả chính xác từng millisecond để xả 100% nước mà zero air loss (không làm thất thoát dù chỉ 1 lit khí nén).

Các Loại bộ xả nước ngưng tự động Phổ Biến

Trên thị trường hiện nay, bộ xả nước ngưng tự động được chia làm 3 nhóm chính dựa trên cơ chế điều khiển:

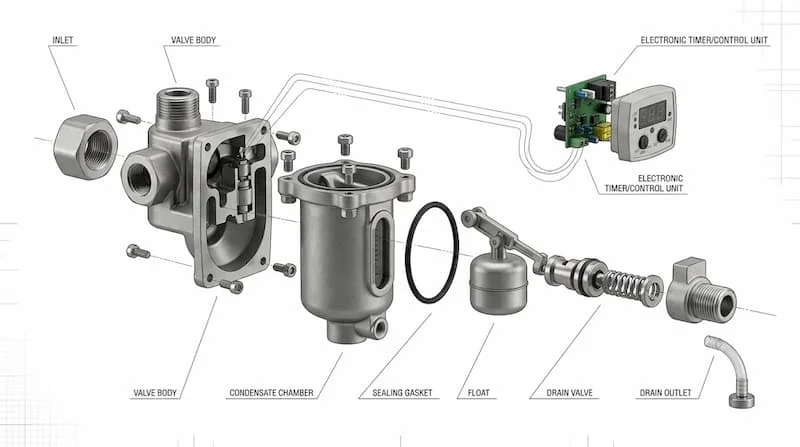

1. Automatic Float Drain (Bộ xả tự động dạng phao)

• Cơ chế: Sử dụng một quả phao (bằng nhựa hoặc inox) nằm trong khoang chứa. Khi nước dâng lên, phao nổi lên nâng ty van mở cổng xả. Khi nước thoát hết, phao chìm xuống đóng van lại.

• Ưu điểm: Cấu tạo đơn giản, hoàn toàn không tốn điện năng, chi phí đầu tư thấp, hoạt động tức thì theo mức nước thực tế.

• Nhược điểm: Dễ bị kẹt phao nếu nước ngưng chứa nhiều cặn bẩn, keo dầu hoặc phoi kim loại.

2. Timer Drain Valve (Van xả tự động hẹn giờ)

• Cơ chế: Kết hợp một van điện từ (Solenoid valve) với bộ đếm thời gian (Timer). Người dùng cài đặt trước thời gian ngắt (Interval - ví dụ 15 phút) và thời gian xả (Discharge - ví dụ 3 giây).

• Ưu điểm: Giá thành hợp lý, lực xả rất mạnh khó bị tắc cặn, hoạt động tin cậy.

• Nhược điểm: Xả theo thời gian cố định chứ không theo lượng nước thực tế. Điều này dẫn đến nguy cơ: Mùa đông ít nước vẫn xả gây lãng phí khí nén, mừa hè nhiều nước xả không kịp gây tràn nước.

3. Electronic Zero Air Loss Drain (Bộ xả điện tử cảm biến - Không tổn hao khí)

• Cơ chế: Sử dụng cảm biến mức (Capacitive sensor) để đo chính xác mực nước ngưng trong khoang. Khi nước đầy, cảm biến ra lệnh cho van màng mở xả; khi nước vừa cạn, van đóng lại ngay lập tức.

• Ưu điểm: Tiết kiệm điện năng và khí nén tối đa (không thất thoát khí), xả chuẩn xác theo lượng nước thực tế, có đèn báo lỗi thông minh.

• Nhược điểm: Chi phí đầu tư ban đầu cao hơn, yêu cầu nguồn điện ổn định.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn bộ xả nước ngưng tự động

Dành cho các kỹ sư cơ điện và nhân viên vật tư, dưới đây là các thông số bắt buộc phải kiểm tra trước khi chọn mua bộ xả nước ngưng tự động:

• Áp suất làm việc (Working Pressure): Áp suất tối đa của hệ thống (ví dụ: PN16, PN25, PN40). Phải đảm bảo áp suất chịu đựng của bộ xả lớn hơn áp suất cực đại của máy nén khí.

• Dung tích xả (Drain Capacity / Discharge Rate): Tính bằng Lit/giờ (L/h). Phải lớn hơn lưu lượng nước ngưng dự kiến sinh ra từ hệ thống.

• Kích thước cổng kết nối (Connection Size): Các chuẩn ren phổ biến gồm 1/4" (DN8), 3/8" (DN10), 1/2" (DN15).

• Kiểu kết nối (Connection Type): Ren trong (Female Thread) chuẩn NPT hoặc BSP, hoặc dạng cắm ống nhanh.

• Dải nhiệt độ làm việc (Temperature Range): Thường từ 2°C đến 60°C. Nếu lắp sau máy nén khí nhiệt độ cao, cần chọn dòng chịu nhiệt chuyên dụng.

• Vật liệu chế tạo (Material): Vỏ bằng hợp kim nhôm đúc, nhựa kỹ thuật polycarbonate, hoặc inox 304 tùy thuộc vào độ khắc nghiệt của môi trường lắp đặt.

• Điện áp cấp (Power Supply): Với loại Timer hoặc Điện tử, cần xác định dùng điện 220V AC, 110V AC hay 24V DC.

So Sánh bộ xả nước ngưng tự động Và Manual Drain Valve

Nhằm giúp ban quản lý nhà máy có cái nhìn rõ ràng về hiệu quả đầu tư, bảng so sánh dưới đây sẽ đặt hai phương án lên bàn cân:

Rõ ràng, việc đầu tư một bộ bộ xả nước ngưng tự động dù có chi phí ban đầu cao hơn nhưng sẽ nhanh chóng thu hồi vốn nhờ cắt giảm nhân công và ngăn ngừa nguy cơ hư hỏng toàn bộ dàn máy móc phía sau.

Bộ xả nước ngưng tự động Được Sử Dụng Ở Đâu?

Một hệ thống khí nén chuẩn kỹ thuật sẽ cần lắp đặt bộ xả nước ngưng tự động tại nhiều nút giao thông quan trọng:

• Đáy bình chứa khí nén (Air Receiver Tank): Nơi ngưng tụ đến 60-70% lượng nước của toàn hệ thống sau khi khí nén hạ nhiệt.

• Máy sấy khí (Air Dryer): Nơi đọng lại lượng nước còn sót lại sau quá trình làm lạnh hoặc hấp thụ độ ẩm.

• Cụm lọc đường ống (Main Line Filters): Lắp ở đáy các ly lọc thô, lọc tinh để xả đọng dầu và nước.

• Các điểm trũng trên đường ống chính: Nơi lưu chất lỏng có xu hướng đọng lại do lực hấp dẫn trong quá trình truyền dẫn khí nén xa hàng trăm mét.

Những Sai Lầm Thường Gặp Khi Sử Dụng bộ xả nước ngưng tự động

Ngay cả khi đã mua đúng sản phẩm, người dùng vẫn hay mắc phải 5 sai lầm kỹ thuật dưới đây khiến bộ xả nước ngưng tự động nhanh hỏng hoặc xả không hiệu quả:

1. Lắp sai hướng / Lắp nghiêng: Hầu hết các bộ xả tự động dạng phao đều bắt buộc phải lắp theo phương thẳng đứng 90 độ. Lắp nghiêng sẽ khiến phao bị kẹt vào thành cốc, làm mất khả năng tự động.

2. Không lắp y-lọc (Strainer) phía trước bộ xả: Cặn gỉ sét từ đường ống chui vào sẽ làm nghẹt cổng xả màng hoặc xước đĩa van, gây rò rỉ khí liên tục.

3. Chọn xả hẹn giờ (Timer) nhưng không điều chỉnh theo mùa: Mùa hè độ ẩm không khí cao sinh nhiều nước hơn mùa đông. Giữ nguyên một cài đặt Timer quanh năm sẽ làm tràn nước vào mùa hè.

4. Bỏ qua công tác vệ sinh định kỳ: Dầu máy nén khí thoái hóa sẽ tạo thành lớp keo dính bám vào van phao. Cần tháo cốc ra vệ sinh định kỳ 3-6 tháng/lần.

5. Dùng sai áp suất định mức: Lắp bộ xả phao nhựa áp tối đa 10 bar vào hệ thống khí nén 16 bar sẽ làm vỡ ly lọc, gây nguy hiểm cho người vận hành.

Cách Lắp bộ xả nước ngưng tự động Đúng Cách

Hãy thực hiện theo 7 bước tiêu chuẩn dưới đây để lắp đặt bộ xả nước ngưng tự động an toàn và đạt hiệu suất cao nhất:

• Bước 1: Ngắt nguồn điện máy nén khí, khóa van chặn chính và xả hết áp suất tồn đọng tại vị trí cần lắp đặt.

• Bước 2: Kiểm tra thông số áp suất và nhiệt độ trên nhãn thiết bị xem có khớp với điểm lắp đặt hay không.

• Bước 3: Lắp một van khóa nhỏ (Ball valve) và một Y-lọc ngay phía trước cổng vào của bộ xả nước ngưng tự động (giúp dễ tháo ra vệ sinh sau này mà không cần dừng toàn hệ thống).

• Bước 4: Lắp bộ xả theo đúng phương thẳng đứng, chú ý chiều mũi tên chỉ hướng dòng chảy (Inlet ➔ Outlet).

• Bước 5: Nối đường ống dẫn nước thải từ cổng xả của bộ xả nước ngưng tự động ra bộ phân tách dầu nước (Oil-Water Separator) trước khi xả ra môi trường.

• Bước 6: Đấu nối nguồn điện chuẩn xác (nếu dùng dòng Timer/Electronic).

• Bước 7: Mở van khí chậm rãi để thử áp, kiểm tra khả năng xả tự động và quan sát xem có bị rò rỉ khí ở các mối ren hay không.

Checklist Chọn Mua bộ xả nước ngưng tự động

Dùng bảng kiểm nhanh này để không bỏ sót bất kỳ chi tiết kỹ thuật quan trọng nào trước khi chốt đơn hàng:

• Xác định áp suất vận hành tối đa của vị trí lắp (bar)

• Tính toán lưu lượng nước ngưng dự kiến (L/h)

• Chọn kiểu xả mong muốn (Phao cơ / Timer / Cảm biến Zero Loss)

• Đã đo chính xác kích thước cổng ren kết nối (1/4", 3/8", 1/2")

• Xác định nhiệt độ môi chất tại điểm xả (°C)

• Chọn nguồn điện cấp phù hợp (220VAC / 24VDC) nếu dùng van điện

• Kiểm tra khả năng chịu hóa chất/dầu của vật liệu vỏ và gioăng

• Yêu cầu nhà cung cấp gửi Catalogue / Datasheet chính thức

• Mua kèm Y-lọc và van khóa phụ trợ để phục vụ bảo trì

Câu Hỏi Thường Gặp Về bộ xả nước ngưng tự động (FAQ)

Auto drain trap là gì?

Bộ xả nước ngưng tự động là bộ van xả nước ngưng tự động, giúp tự động xả hỗn hợp nước và dầu đọng ra khỏi hệ thống khí nén mà không cần con người phải vặn xả thủ công.

Auto drain trap có làm thất thoát khí nén không?

Với dòng dạng phao chuẩn hoặc dòng điện tử Zero Air Loss, lượng khí thất thoát gần như bằng 0. Riêng dòng van hẹn giờ Timer có thể gây thất thoát một lượng khí nhỏ nếu cài đặt thời gian xả quá dài.

Nên dùng bộ xả nước ngưng tự động dạng phao hay hẹn giờ Timer?

Nếu vị trí lắp không có sẵn ổ cắm điện hoặc lượng nước sinh ra không ổn định, nên dùng dạng Phao. Nếu môi trường nước ngưng quá nhiều cặn bẩn dầu keo, nên chọn dòng Timer hoặc xả điện tử cảm biến.

Tại sao auto drain trap của tôi xả ra khí liên tục không ngắt?

Hiện tượng này thường do 2 nguyên nhân: Cặn bẩn đè kẹt ngay cổng xả khiến van không đóng kín được, hoặc áp suất hệ thống tụt xuống dưới mức áp suất tối thiểu cần thiết để đóng van phao.

Auto Drain Trap – Giải Pháp Kiểm Soát Nước Ngưng Hiệu Quả

Không thể phủ nhận rằng, auto drain trap là một khoản đầu tư nhỏ nhưng mang lại giá trị bảo vệ to lớn cho toàn bộ hệ thống khí nén công nghiệp. Việc tự động hóa hoàn toàn công đoạn xả nước ngưng không chỉ giúp doanh nghiệp tiết kiệm hàng trăm giờ công bảo trì mà còn loại bỏ triệt để nguy cơ hư hỏng máy móc đắt tiền do sự cố ngập nước.

Để tối ưu hóa chi phí và hiệu quả vận hành, hãy luôn cân nhắc kỹ lưỡng từ Áp suất ➔ Lưu lượng xả ➔ Cơ chế điều khiển ➔ Kích thước ren trước khi đưa ra quyết định mua sắm.
