Camlock D Là Gì? Cấu Tạo, Kích Thước & Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn chi tiết về khớp nối nhanh Camlock Type D (Type D): Cấu tạo, nguyên lý, bảng quy đổi kích thước, phân loại vật liệu và checklist chọn mua chuẩn xác.

Trong các hệ thống dẫn chất lỏng, hóa chất hay khí nén công nghiệp, thời gian xả nạp và bảo trì đường ống ảnh hưởng trực tiếp đến năng suất toàn nhà máy. Việc vặn từng vòng ren hay hàn cố định mỗi lần tháo lắp ống mềm không chỉ gây tốn thời gian mà còn làm tăng nguy cơ sờn ren, rò rỉ môi chất.

Để tối ưu hóa quy trình này, Camlock Type D ra đời như một giải pháp khớp nối nhanh chuẩn hóa toàn cầu. Với cơ cấu khóa tay cam thông minh, phụ kiện này giúp các kỹ sư kết nối hoặc tách rời đường ống chỉ trong vài giây mà vẫn đảm bảo độ kín khít tuyệt đối.

Camlock D Là Gì?

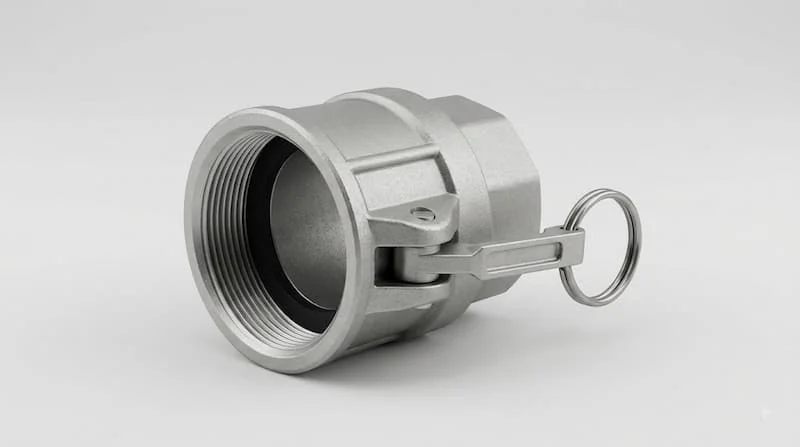

Camlock D (hay Type D Camlock, Camlock Kiểu D) là một loại khớp nối nhanh thuộc hệ thống phụ kiện Cam and Groove Coupling. Thiết kế đặc trưng của Camlock Type D gồm một đầu cái (Female Coupler) tích hợp hai tay gạt khóa nhanh ở phía trước và một đầu ren trong (Female Thread) ở phía sau để vặn cố định vào đường ống hoặc thiết bị.

Về bản chất vận hành, Camlock Type D thuộc nhóm đầu tiếp nhận (Female Socket). Phần đầu cái của nó được thiết kế để chứa đầu đực (Male Adapter) có ngàm tương thích. Khi hai phần ghép sát vào nhau, việc gạt hai tay cam xuống sẽ ép chặt ngàm giữ, tạo nên mối nối kín hoàn toàn mà không cần đến sự hỗ trợ của cờ-lê hay mỏ lết.

Cần lưu ý rằng, mặc dù quy cách tổng thể tuân theo các tiêu chuẩn quốc tế như A-A-59326 (trước đây là MIL-C-27487) hoặc EN 14420-7, cấu hình ren (NPT, BSPT, BSPP) và kích thước chi tiết của Camlock Type D vẫn có sự khác biệt nhất định giữa các nhà sản xuất. Bạn nên tham khảo kỹ catalogue kỹ thuật trước khi đưa vào hệ thống.

Nguyên Lý Hoạt Động Của Camlock Type D

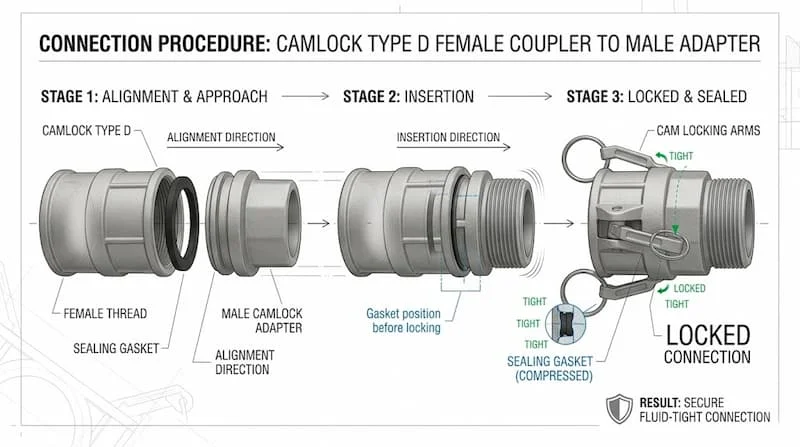

Cơ chế vận hành của Camlock Type D dựa trên nguyên lý đòn bẩy cơ học ép lệch tâm (Cam action) để tạo ra lực nén dọc trục. Quy trình kết nối và tháo rời diễn ra qua 5 bước tiêu chuẩn:

• Bước 1 - Đưa đầu đực vào: Mở hai tay gạt của Camlock Type D ra phía ngoài một góc 90 độ. Đưa phần đầu đực (Male Adapter) của phụ kiện đối ứng vào lòng đầu cái của Camlock Type D.

• Bước 2 - Khớp ngàm định vị: Đẩy đầu đực vào sâu cho đến khi mặt đầu đực chạm sát vào mặt gioăng làm kín nằm ở đáy lòng Camlock Type D.

• Bước 3 - Gạt tay cam tạo lực nén: Kéo đồng thời hai tay gạt về phía thân khớp nối. Lúc này, phần lưỡi cam lồi trên trục tay gạt sẽ xoay và móc chặt vào rãnh định vị (Groove) trên thân đầu đực.

• Bước 4 - Hoàn tất làm kín: Lực nén từ hai lưỡi cam sẽ ép chặt đầu đực tiến sâu vào trong, nén chặt lớp gioăng cao su/teflon ở đáy. Quá trình này tạo nên một liên kết kín khít tuyệt đối, chịu được áp suất vận hành của hệ thống.

• Bước 5 - Tháo nhanh: Khi cần ngắt kết nối, chỉ cần xả áp đường ống, kéo hai tay gạt ra ngoài để giải phóng lưỡi cam khỏi rãnh ngàm và rút đầu đực ra.

Ưu điểm lớn nhất của cơ chế này là người vận hành hoàn toàn không cần vặn xoay đường ống hay phụ kiện, giúp bảo vệ ren ống mềm không bị xoắn gập hay hư hỏng.

Cấu Tạo Camlock Type D Gồm Những Bộ Phận Nào?

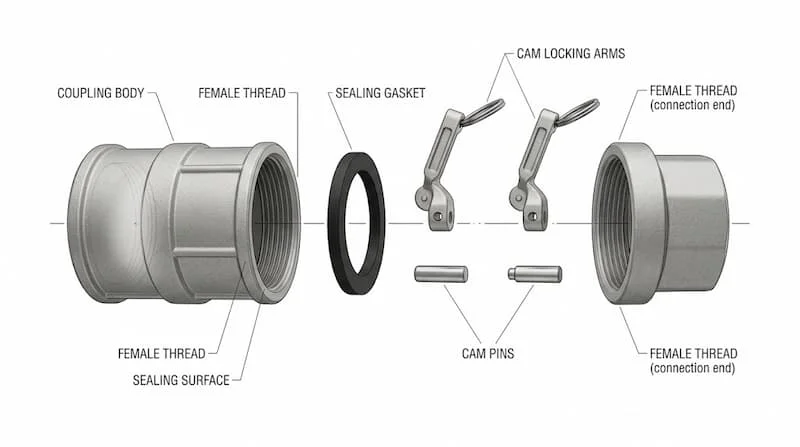

Một bộ khớp nối nhanh Camlock Type D hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác sau:

• Thân khớp nối (Coupler Body): Bộ phận chịu lực chính, đúc bằng kim loại hoặc nhựa. Phía trước dạng hình trụ rỗng để nhận đầu đực, phía sau xẻ ren trong.

• Đầu ren trong (Female Thread): Phần chân nối của Camlock Type D, gia công ren tiêu chuẩn (NPT hoặc BSP) để vặn vào ống thép, van hoặc đường ống cố định.

• Hai tay cam (Cam Arms/Handles): Cơ cấu tay gạt bằng inox hoặc đồng, dùng để thao tác đóng/mở khóa nhanh.

• Chốt cam (Pins): Trục xỏ bằng kim loại cứng cố định tay cam vào thân khớp nối, đóng vai trò là tâm xoay đòn bẩy.

• Gioăng làm kín (Gasket): Đặt nằm ở rãnh đáy lòng đầu cái. Đây là linh kiện quan trọng nhất quyết định khả năng chống rò rỉ của Camlock Type D. Vật liệu gioăng có thể là NBR, EPDM, Viton hoặc PTFE (Teflon).

• Vòng khoán/Chốt an toàn (Safety Clips): Xỏ qua tay gạt để ngăn chặn tình trạng tay cam tự động bung ra do rung động đường ống trong quá trình vận hành.

Camlock Type D Có Những Kích Thước Nào?

Kích thước của Camlock Type D được quy định theo đường kính danh nghĩa (DN) tương ứng với đường kính ống và chuẩn ren kết nối. Dưới đây là bảng quy đổi thông số phổ biến trong công nghiệp:

Lưu ý kỹ thuật: Bảng quy đổi trên mang tính chất tham khảo tiêu chuẩn. Kích thước thực tế của ren và lòng khớp nối có thể lệch nhẹ tùy theo chuẩn ren NPT (ren côn Mỹ) hay BSPT/BSPP (ren Châu Âu) và sai số đúc của từng hãng. Khi đặt mua thay thế, kỹ sư nên đo thực tế bước ren và đường kính ngàm.

Phân Loại Camlock Type D Theo Vật Liệu

Môi chất truyền dẫn (nước, dầu, axit, chất xơ) sẽ quyết định vật liệu cấu tạo nên Camlock Type D:

1. Camlock Type D Inox (SUS304, SUS316)

• Ưu điểm: Khả năng chống ăn mòn hóa chất vượt trội, chịu áp suất cao, chịu nhiệt độ lớn và bề mặt đạt chuẩn vệ sinh vi sinh.

• Ứng dụng: [chèn link: camlock-inox-304-316] Dùng trong nhà máy hóa chất, thực phẩm, dược phẩm, bia rượu và môi trường biển ăn mòn cao.

2. Camlock Type D Nhôm (Aluminum)

• Ưu điểm: Trọng lượng siêu nhẹ, giá thành rẻ, thao tác đóng mở nhẹ nhàng, tốn ít sức lực.

• Ứng dụng: Xe chở xăng dầu, hệ thống tưới nông nghiệp, dẫn nước sạch công trình.

3. Camlock Type D Đồng (Brass)

• Ưu điểm: Bền bỉ, không phát sinh tia lửa điện khi va đập (chống cháy nổ tốt), chịu ăn mòn nước biển.

• Ứng dụng: Hệ thống tiếp nhiên liệu, hàng hải, đường ống dẫn khí gas.

4. Camlock Type D Nhựa (PP / Nylon)

• Ưu điểm: Kháng hầu hết các loại axit/kiềm đậm đặc, trọng lượng nhẹ, chi phí tối ưu.

• Ứng dụng: Hệ thống xử lý nước thải, bơm phân bón hóa học, hóa chất ăn mòn mạnh mà kim loại không chịu được.

Camlock Type D Kết Nối Với Loại Nào?

Một sai lầm rất phổ biến là người dùng mua Camlock Type D về nhưng không thể kết nối được với đầu ống hiện có. Bạn cần nhớ nguyên tắc: Đầu cái (Female Coupler) chỉ kết nối được với Đầu đực (Male Adapter) có cùng kích thước danh nghĩa.

Để tạo thành một bộ khớp nối nhanh hoàn chỉnh, Camlock Type D thường được ghép đôi với các mã Camlock đầu đực sau:

So Sánh Camlock Type D Với Camlock C, B Và A

Nhằm giúp bạn hình dung rõ ràng hệ thống khớp nối Camlock, bảng dưới đây sẽ hệ thống hóa 4 mã phụ kiện phổ biến nhất:

Camlock Type D Được Sử Dụng Ở Đâu?

Với tính tiện dụng và độ kín đáng tin cậy, Camlock Type D xuất hiện dày đặc trong nhiều lĩnh vực sản xuất và đời sống:

• Xe bồn chở nhiên liệu & Hóa chất: Đầu Camlock Type D bằng nhôm hoặc inox được gắn ở các cổng xả của xe bồn để kết nối nhanh với ống dẫn vào bể chứa ngầm.

• Nhà máy sản xuất thực phẩm & Đồ uống: Sử dụng Camlock Type D inox 316 để đường ống dẫn sữa, nước giải khát, đường mật có thể tháo rời vệ sinh CIP hàng ngày.

• Hệ thống bơm hút bùn & Nước thải: Giúp kỹ thuật viên nhanh chóng nhấc cụm máy bơm hoặc hoán đổi các tuyến ống dẫn nước thải mà không cần tháo bu-lông mặt bích.

• Nông nghiệp & Hệ thống tưới tiêu: Các cuộn ống mềm dẫn nước công suất lớn sử dụng Camlock Type D nhựa hoặc nhôm để nối dài tuyến ống trên đồng ruộng.

Những Sai Lầm Thường Gặp Khi Chọn Camlock Type D

Nếu chọn sai thông số kỹ thuật, hệ thống dùng Camlock Type D của bạn sẽ đối mặt với nguy cơ rò rỉ chất lỏng, thậm chí bung khớp nối gây mất an toàn lao động. Dưới đây là các lỗi cần tránh:

1. Chỉ đo đường kính ngoài của ren: Đo ren ngoài được 60mm rồi kết luận mua Camlock Type D 60mm là sai. Bạn phải quy đổi đường kính đó ra kích thước danh nghĩa (ví dụ 60mm tương ứng ren 2" - DN50).

2. Khác tiêu chuẩn ngàm khóa: Mua Camlock Type D chuẩn EN 14420-7 ghép với đầu đực chuẩn MIL-C-27487 của nhà sản xuất khác có thể dẫn đến lệch ngàm, siết không kín.

3. Nhầm lẫn giữa ren NPT và BSP: Ren NPT (ren côn Mỹ) vặn vào Camlock Type D ren BSP (ren thẳng Châu Âu) chỉ vào được 1-2 bước ren là bị kẹt, gây hở mối nối.

4. Bỏ qua yếu tố môi chất khi chọn gioăng: Dùng gioăng cao su NBR tiêu chuẩn cho đường ống dẫn hóa chất dung môi đậm đặc sẽ làm gioăng bị mủn, nổ gioăng sau vài ngày vận hành.

5. Dùng Camlock Type D quá áp suất định mức: Khớp nối nhanh nhôm/nhựa có giới hạn chịu áp thấp hơn nhiều so với đường ống thép. Vượt áp danh định sẽ làm gãy tay gạt hoặc vỡ thân khớp nối.

Cách Lắp Camlock Type D Đúng Cách

Hãy tuân thủ 6 bước lắp đặt tiêu chuẩn để đảm bảo tuổi thọ lâu dài cho phụ kiện Camlock Type D:

• Bước 1: Kiểm tra tổng thể: Đảm bảo lòng Camlock Type D và đầu đực sạch sẽ, không bám cát bụi hay bavia kim loại.

• Bước 2: Lắp gioăng làm kín: Kiểm tra gioăng cao su nằm đúng rãnh định vị trong lòng Camlock Type D, không bị lệch hay xoắn.

• Bước 3: Vặn ren chân nối: Quấn băng tan (Teflon tape) vào ren ngoài của đường ống, sau đó vặn Camlock Type D vào đúng khớp ren. Siết vừa đủ lực bằng mỏ lết.

• Bước 4: Căn thẳng trục: Đưa đầu đực Camlock đối ứng tiến thẳng vào lòng Camlock Type D. Tránh đẩy lệch góc làm rách gioăng.

• Bước 5: Khóa tay gạt: Dùng hai tay ấn đồng thời hai tay gạt xuống sát thân khớp nối. Nếu cảm thấy lực cản quá cứng, hãy dừng lại kiểm tra xem đầu đực đã vào hết nấc chưa, tuyệt đối không dùng búa đập tay gạt.

• Bước 6: Cài chốt an toàn & Test áp: Xỏ chốt an toàn qua lỗ trên tay gạt. Mở van cấp môi chất từ từ để thử áp lực và kiểm tra rò rỉ.

Checklist Chọn Mua Camlock Type D

Hãy điền đầy đủ các thông tin dưới đây trước khi gửi yêu cầu báo giá cho nhà cung cấp:

• Xác định chính xác mã: Camlock Type D (Đầu cái + Ren trong)

• Kích thước danh nghĩa: DN15 (1/2") đến DN150 (6")

• Chuẩn ren chân nối: Ren NPT, BSPT hay BSPP

• Vật liệu thân: Inox 304, Inox 316, Nhôm, Đồng hay Nhựa PP

• Vật liệu gioăng làm kín: NBR, EPDM, Viton hay PTFE

• Môi chất vận hành: Nước, Dầu, Khí nén, Hóa chất ăn mòn

• Áp suất làm việc tối đa của hệ thống (Bar / PSI)

• Nhiệt độ làm việc tối đa (°C)

• Mã Camlock đầu đực đối ứng đang có sẵn ở công trình (Type A, E, F hay DP)

Câu Hỏi Thường Gặp Về Camlock Type D (FAQ)

Camlock Type D là gì?

Camlock Type D là khớp nối nhanh đầu cái (Female Coupler) có chân ren trong (Female Thread), dùng để nối nhanh đường ống ren ngoài với các đầu đực Camlock tương thích.

Camlock Type D kết nối được với loại Camlock nào?

Camlock Type D kết nối vừa vặn với các loại Camlock đầu đực (Male Adapter) có cùng kích thước danh nghĩa, bao gồm: Type A, Type E, Type F và nút bịt Type DP.

Có thể dùng Camlock D inox cho hóa chất được không?

Được. Camlock Type D inox 316 kết hợp với gioăng PTFE (Teflon) là sự lựa chọn tối ưu nhất cho hầu hết các loại hóa chất, axit và dung môi công nghiệp.

Tại sao tay gạt Camlock Type D bị gãy khi đang sử dụng?

Nguyên nhân thường do: chọn vật liệu tay gạt giá rẻ (gang pha), hệ thống bị quá áp đột ngột, hoặc người vận hành dùng ống thép đòn bẩy cố tình ép tay gạt khi hai đầu nối bị lệch tâm.

Camlock D – Khớp Nối Nhanh Tiện Lợi Cho Hệ Thống Đường Ống

Khớp nối nhanh Camlock D đóng vai trò cực kỳ quan trọng trong việc tối ưu hóa thao tác vận hành và nâng cao tính linh hoạt cho các hệ thống đường ống công nghiệp. Sự kết hợp giữa cơ cấu khóa tay cam chắc chắn và chân ren trong tiêu chuẩn giúp phụ kiện này dễ dàng tương thích với hàng loạt thiết bị có sẵn.

Để đảm bảo hiệu quả đầu tư lâu dài, hãy luôn tuân thủ nguyên tắc chọn đúng Kích thước ➔ Chuẩn ren ➔ Vật liệu thân ➔ Vật liệu gioăng ➔ Áp suất vận hành.
