Van Nổ Là Gì? Cấu Tạo, Phân Loại & Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn toàn diện về van chống nổ: Phân biệt van chống nổ bảo vệ quá áp và van chống nổ. Cấu tạo, thông số kỹ thuật và checklist chọn van chống nổ chuẩn xác nhất.

Trong quá trình vận hành các hệ thống đường ống áp lực như nồi hơi, khí nén hay đường ống dẫn chất lỏng công nghiệp, an toàn luôn là mối quan tâm hàng đầu của các kỹ sư cơ điện. Chỉ một sự cố gia tăng áp suất đột ngột không được kiểm soát có thể dẫn đến nguy cơ nổ tung đường ống, phá hủy thiết bị và gây thiệt hại nghiêm trọng về người và tài sản.

Lúc này, các dòng van bảo vệ đóng vai trò như một "lá chắn" sinh tử cho toàn bộ công trình. Tuy nhiên, trên thị trường hiện nay, thuật ngữ van chống nổ lại đang được sử dụng tương đối mơ hồ và dễ gây nhầm lẫn. Việc chọn sai dòng van do hiểu sai bản chất tên gọi thương mại có thể dẫn đến những hậu quả khôn lường trong quá trình vận hành thực tế.

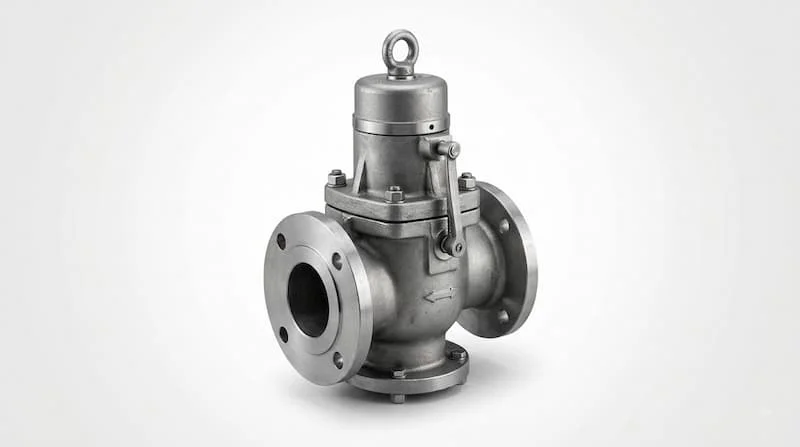

Van Nổ Là Gì?

Van chống nổ là cách gọi dân dã hoặc thuật ngữ thương mại không hoàn toàn thống nhất trong ngành kỹ thuật thiết bị đường ống. Tùy thuộc vào ngữ cảnh sử dụng và từng sản phẩm cụ thể, "van chống nổ" thường được dùng để chỉ một trong hai nhóm thiết bị hoàn toàn khác nhau: thiết bị xả áp bảo vệ hệ thống khỏi sự cố nổ do quá áp (Safety Valve/Pop Valve) hoặc van điều khiển bằng điện được thiết kế chuẩn chống cháy nổ để làm việc trong môi trường nguy hiểm (Explosion-proof Valve).

Để không mua nhầm sản phẩm, người mua cần bóc tách rõ ràng hai khái niệm kỹ thuật này:

• Nhóm xả áp chống quá áp (Pop Valve/Relief Valve): Từ "nổ" ở đây xuất phát từ tiếng động xả áp giật cục (tiếng Pop) khi đĩa van nảy lên tức thì để xả lưu chất ra ngoài khi áp suất đường ống vượt quá ngưỡng an toàn, ngăn chặn nguy cơ nổ bồn chứa hay nổ đường ống.

• Nhóm thiết bị dùng cho môi trường cháy nổ (Explosion-proof): Từ "nổ" ở đây liên quan đến điều kiện môi trường xung quanh (như nhà máy hóa chất, kho xăng dầu, mỏ than). Bộ truyền động (Actuator/Coil) của van phải đạt các tiêu chuẩn chống phát sinh tia lửa điện (như ATEX, IECEx) để không gây ra thảm họa cháy nổ từ bên ngoài.

Lưu ý quan trọng: "van chống nổ" không phải là tên gọi tiêu chuẩn trong các tài liệu kỹ thuật chính thức. Vì vậy, trước khi đặt hàng, bạn bắt buộc phải làm rõ nhu cầu của hệ thống là xả áp bảo vệ đường ống hay là vận hành trong môi trường có nguy cơ cháy nổ cao.

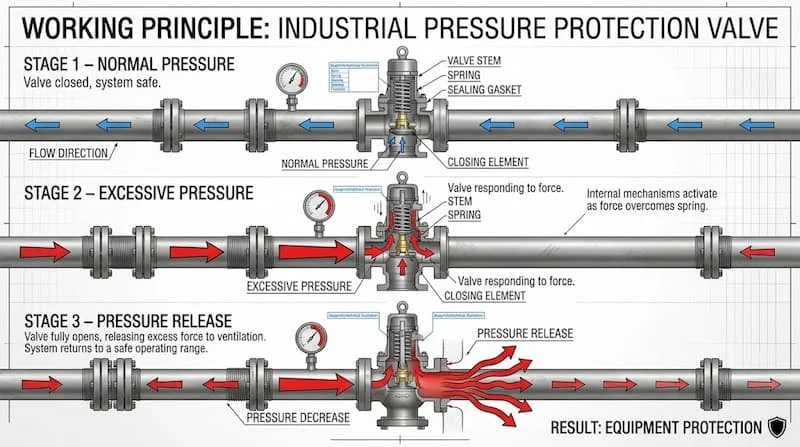

Nguyên Lý Hoạt Động Của Van Bảo Vệ Quá Áp

Nếu chiếc van chống nổ mà hệ thống của bạn đang tìm kiếm thực chất là một dòng van an toàn hay van xả áp bảo vệ quá áp, nguyên lý vận hành cơ học của nó sẽ diễn ra qua các giai đoạn nghiêm ngặt sau:

• Trạng thái bình thường: Áp suất của hệ thống nằm dưới ngưỡng cài đặt. Lực nén của lò xo (hoặc đối trọng) sẽ ép chặt đĩa van vào van seat, giữ van ở trạng thái đóng kín hoàn toàn, lưu chất tuần hoàn bình thường.

• Trạng thái chớm quá áp: Khi sự cố xảy ra (như tắc ống, nhiệt độ tăng cao), áp suất lưu chất tăng lên và tác động lực ngược chiều lên đĩa van.

• Trạng thái xả áp ("Nổ" mở van): Ngay khi áp suất vượt qua giá trị cài đặt (Set Pressure), lực lưu chất thắng lực lò xo. Đĩa van lập tức nảy lên (Pop Action) mở hoàn toàn cửa xả. Lưu chất dư thừa được xả ra ngoài không khí hoặc đường xả phụ, làm giảm áp suất hệ thống một cách tức thì.

• Trạng thái phục hồi: Khi áp suất trong đường ống tụt xuống dưới ngưỡng an toàn (áp suất đóng - Reseating Pressure), lực lò xo lại đẩy đĩa van quay về vị trí bịt kín, đưa hệ thống trở lại trạng thái làm việc ban đầu.

Bản chất kỹ thuật của dòng van này là kiểm soát và giải phóng năng lượng quá áp một cách chủ động, hoàn toàn không phải là thiết bị tự "phát nổ" để triệt tiêu áp suất.

Van chống nổ Có Những Loại Nào?

Để tránh gom tất cả các dòng van có chức năng bảo vệ thành một tên gọi chung mơ hồ, dân kỹ thuật thường phân loại van chống nổ dựa theo công năng thực tế như sau:

1. Van an toàn (Safety Valve)

Là dòng van xả áp tức thời (Pop Action), chuyên dùng cho môi trường chất khí, hơi bão hòa, hơi nóng (loại lưu chất có tính nén cao). Khi quá áp, van mở ra lập tức 100% diện tích xả để giải phóng áp suất nhanh nhất có thể.

2. Van xả áp (Relief Valve)

Chuyên dùng cho các hệ thống chất lỏng (nước, dầu). Khác với van an toàn, van xả áp mở từ từ tỉ lệ thuận với mức độ gia tăng áp suất của hệ thống và đóng lại khi áp suất ổn định.

3. Van giảm áp (Pressure Reducing Valve)

Không có chức năng xả xỉ ra ngoài môi trường mà có nhiệm vụ tự động điều chỉnh và duy trì áp suất đầu ra luôn thấp hơn và ổn định hơn áp suất đầu vào.

4. Van điều khiển chống cháy nổ (Explosion-proof Valve)

Các dòng van bi, van bướm hoặc van điện từ được trang bị cuộn coil hoặc bộ truyền động điện đạt chứng chỉ chống cháy nổ (như Exd IIBT4), ngăn chặn tia lửa điện nội bộ thoát ra ngoài gây cháy khí ga/hóa chất.

5. Đĩa phá áp / Màng nổ (Rupture Disc)

Thiết bị dùng một lần, chứa màng kim loại mỏng. Khi áp suất vượt quá giới hạn thiết kế, màng này sẽ "nổ" vỡ hẳn để xả áp khẩn cấp trong các trường hợp cực kỳ nguy hiểm.

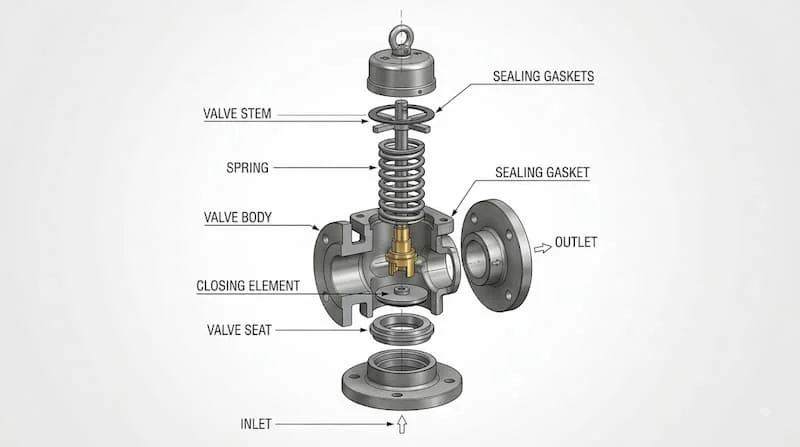

Cấu Tạo van chống nổ Gồm Những Bộ Phận Nào?

Tùy thuộc vào việc van thuộc nhóm van xả áp cơ học hay van điều khiển điện chống cháy nổ, cấu tạo của van chống nổ sẽ có sự khác biệt rõ rệt. Dưới đây là cấu tạo chi tiết của dòng van an toàn xả áp lò xo phổ biến nhất:

• Thân van (Body): Được đúc từ inox, đồng hoặc gang chịu lực, có cổng vào (Inlet) kết nối với hệ thống và cổng xả (Outlet) xả lưu chất ra ngoài.

• Đĩa van (Disc) & Mặt tựa (Seat): Là hai bộ phận tiếp xúc trực tiếp để bịt kín dòng chảy. Yêu cầu gia công độ bóng cực cao để tránh rò rỉ.

• Lò xo (Spring): Bộ phận cốt lõi tạo ra lực nén ép đĩa van xuống. Độ cứng của lò xo quyết định dải áp suất cài đặt của van.

• Trục van (Stem): Truyền lực nén từ lò xo xuống đĩa van và định hướng chuyển động thẳng đứng của đĩa van.

• Vít điều chỉnh (Adjusting Screw): Cho phép kỹ sư siết hoặc nới lò xo để thay đổi mức áp suất cài đặt mở van.

• Tay giật (Lever): Bộ phận cơ khí cho phép người vận hành kiểm tra xả van bằng tay định kỳ để đảm bảo van không bị kẹt.

Đối với dòng van điện chống cháy nổ, thân van cơ học được lắp thêm bộ actuator với phần vỏ nhôm đúc hoặc gang dày dặn, các đường ren và gioăng cao su được thiết kế theo chuẩn kỹ thuật khắt khe để chịu được vụ nổ nội bộ mà không làm rò rỉ ngọn lửa ra ngoài.

Thông Số Kỹ Thuật Quan Trọng Của van chống nổ

Khi mua sắm thiết bị bảo vệ cho công trình, việc đọc hiểu datasheet kỹ thuật là yếu tố sinh tử. Bạn cần rà soát chính xác các thông số sau:

• Kích thước danh nghĩa (Size): Được tính theo tiêu chuẩn DN15, DN20, DN25, DN32, DN50, DN65, DN80, DN100...

• Áp suất làm việc (Working Pressure): Áp suất vận hành thường xuyên của hệ thống.

• Áp suất cài đặt (Set Pressure): Ngưỡng áp suất chính xác mà tại đó van sẽ tự động xả áp.

• Cấp áp lực danh nghĩa (Pressure Rating): Các chuẩn chịu áp như PN16, PN25, PN40, Class 150, Class 300, 10K, 20K.

• Vật liệu chế tạo: Thân đồng (dùng cho nước/khí nhỏ), thân gang (dùng cho nước/hơi công nghiệp), thân inox 304/316 (chịu hóa chất, nhiệt độ cao, vệ sinh vi sinh).

• Dải nhiệt độ làm việc: Nhiệt độ của môi chất (đặc biệt quan trọng với hệ thống hơi nóng > 200°C).

• Kiểu kết nối: Lắp ren (cho van nhỏ ≤ DN50) hoặc Lắp mặt bích (cho van lớn ≥ DN50 theo chuẩn JIS, DIN, ANSI).

• Môi chất sử dụng: Nước sạch, nước thải, khí nén, hơi bão hòa, dầu truyền nhiệt hay hóa chất ăn mòn.

Van chống nổ Khác Gì Van An Toàn Và Van Xả Áp?

Sự nhầm lẫn giữa ba thuật ngữ này rất phổ biến ở các thợ thi công hoặc nhân viên thu mua mới. Bảng so sánh dưới đây sẽ làm sáng tỏ bản chất từng sản phẩm:

Tại sao có sự khác biệt này? Tên gọi thương mại "van chống nổ" được sinh ra do cách truyền miệng thói quen dựa trên âm thanh xả áp. Do đó, người mua không bao giờ được chốt đơn chỉ bằng từ "van chống nổ" mà phải yêu cầu nhà cung cấp đưa ra catalogue, datasheet kỹ thuật và bảng vẽ kết cấu để xác nhận chuẩn dòng van an toàn hay van xả áp.

Tại Sao Không Nên Chọn Van Chỉ Dựa Vào Kích Thước?

Một sai lầm "chết người" trong ngành cơ điện là thói quen mua sắm: "Đường ống DN50 thì cứ mua van chống nổ DN50 về lắp".

Việc chọn van bảo vệ áp suất phức tạp hơn nhiều so với việc chọn một đoạn ống hay một co nối, bởi vì:

• Lưu lượng xả mới là yếu tố quyết định: Một chiếc van DN50 có dải lò xo áp thấp sẽ có lưu lượng xả khác hoàn toàn so với van DN50 lò xo áp cao. Nếu lưu lượng xả của van nhỏ hơn lưu lượng tăng áp của hệ thống khi sự cố, nổ đường ống vẫn sẽ xảy ra dù van đã mở.

• Môi chất quyết định vật liệu: Van DN50 bằng đồng chỉ dùng được cho nước/khí nén sạch. Nếu dùng cho môi trường hơi nóng hóa chất, gioăng và lò xo sẽ bị ăn mòn gãy hỏng ngay lập tức.

• Áp suất cài đặt không tương thích: Van DN50 nhưng có mức xả cài sẵn là 10 bar sẽ hoàn toàn vô dụng nếu hệ thống của bạn yêu cầu bảo vệ ở ngưỡng 3 bar.

Van chống nổ Được Sử Dụng Ở Đâu?

Nhờ khả năng bảo vệ tính mạng con người và tài sản công trình, các dòng van chống nổ (van an toàn / van xả áp / van chống cháy nổ) xuất hiện trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Hệ thống lò hơi, nồi hơi công nghiệp: Bắt buộc phải lắp van an toàn để tránh thảm họa nổ nồi hơi khi áp suất hơi nước tăng quá mức.

• Hệ thống khí nén & Bình tích áp: Lắp ở đầu đầu ra của máy nén khí và trên thân bình chứa khí nén.

• Hệ thống đường ống dẫn dầu & Hóa chất: Sử dụng van xả áp inox để bảo vệ đường ống khỏi hiện tượng tăng áp do giãn nở nhiệt.

• Trạm bơm PCCC & Cấp nước tòa nhà: Lắp van xả áp ở nhánh xả phụ để dập tắt hiện tượng tăng áp đột ngột khi đóng van nhanh (hiện tượng búa nước).

• Khu vực có nguy cơ cháy nổ (Gas, Xăng dầu, Hầm mỏ): Bắt buộc sử dụng van điều khiển đạt tiêu chuẩn chống cháy nổ quốc tế để đảm bảo an toàn tuyệt đối về điện.

Những Sai Lầm Thường Gặp Khi Chọn van chống nổ

Để không gặp phải những sự cố đáng tiếc, bạn cần lưu ý tránh xa 5 sai lầm phổ biến dưới đây:

1. Đánh đồng "Chống nổ" và "Chống quá áp": Mua van chống cháy nổ điện (Ex-proof) về lắp cho hệ thống đang cần xả áp xả khí.

2. Không mang van đi kiểm định định kỳ: Van an toàn xả áp là thiết bị bắt buộc phải được kiểm định áp suất và kẹp chì bởi trung tâm kiểm định an toàn trước khi đưa vào vận hành.

3. Tự ý điều chỉnh lò xo xả áp: Người vận hành tự ý siết chặt đai ốc lò xo để van không xả nước, vô tình biến van an toàn thành một "quả bom hẹn giờ".

4. Lắp sai hướng hoặc thu nhỏ đường ống xả: Chọn van DN50 nhưng lại hàn thu đường ống xả về DN25 làm nghẽn lưu lượng xả áp khẩn cấp.

5. Chọn van giá rẻ không rõ nguồn gốc: Van bảo vệ an toàn là thiết bị không được phép tiết kiệm chi phí bằng cách mua hàng giả, hàng nhái kém chất lượng.

Cách Chọn van chống nổ Phù Hợp

Hãy áp dụng quy trình 7 bước chuẩn kỹ sư dưới đây để lựa chọn chính xác dòng van chống nổ cho dự án của bạn:

• Bước 1: Xác định rõ chức năng cần dùng (Bảo vệ xả quá áp, xả áp liên tục hay cần van vận hành trong môi trường cháy nổ?).

• Bước 2: Xác định chính xác dạng môi chất (Nước, Khí nén, Hơi nóng, Gas hay Hóa chất).

• Bước 3: Xác định áp suất làm việc và áp suất cài đặt xả (Set Pressure) mong muốn.

• Bước 4: Xác định nhiệt độ vận hành tối đa của môi chất.

• Bước 5: Chọn vật liệu thân van và gioăng làm kín (Đồng, Gang, Inox, Teflon...).

• Bước 6: Chọn kích cỡ đường ống (DN) và kiểu kết nối (Nối ren hay Nối mặt bích).

• Bước 7: Rà soát Catalogue, Datasheet chính hãng và các tiêu chuẩn kiểm định an toàn bắt buộc.

Checklist Trước Khi Mua van chống nổ

Tích chọn đủ các mục dưới đây giúp bạn tự tin làm việc với nhà cung cấp thiết bị:

• Xác định chính xác loại van (Van an toàn / Van xả áp / Van chống nổ)

• Chức năng xả áp hay điều khiển

• Tên môi chất vận hành cụ thể

• Kích thước danh nghĩa đường ống (DN)

• Áp suất làm việc & Áp suất cài đặt xả (Bar / Kg/cm2)

• Nhiệt độ môi chất tối đa (°C)

• Vật liệu thân van (Đồng / Inox / Gang)

• Kiểu kết nối (Ren / Bích chuẩn JIS, DIN, ANSI)

• Yêu cầu tem/giấy kiểm định an toàn áp suất

• Bản vẽ kích thước & Catalogue từ nhà sản xuất

Câu Hỏi Thường Gặp Về Van Nổ (FAQ)

Van nổ là gì?

"Van nổ" là cách gọi không thống nhất trong thực tế. Nó có thể dùng để chỉ van an toàn/van xả áp (bảo vệ hệ thống khỏi nổ do quá áp) hoặc van điều khiển điện thiết kế chống cháy nổ trong môi trường nguy hiểm.

Van nổ có phải là van an toàn không?

Không hoàn toàn. Van an toàn chỉ là một trong những chủng loại thường được gọi tên là van nổ. Bạn cần đối chiếu kĩ thông số kỹ thuật để xác nhận.

Van nổ có chống cháy nổ được không?

Khả năng chống cháy nổ chỉ có trên các dòng van điện được cấp chứng chỉ chuẩn chống cháy nổ (như ATEX/IECEx). Các dòng van xả áp cơ học không có tính năng chống cháy nổ điện.

Khi nào cần mang van nổ đi kiểm định?

Tất cả các dòng van an toàn bảo vệ quá áp lắp trên bình tích áp, nồi hơi, đường ống áp lực bắt buộc phải kiểm định và kẹp chì trước khi đưa vào sử dụng, sau đó kiểm định định kỳ 1-2 năm/lần.

Dùng van nổ bằng đồng cho hệ thống hơi nóng được không?

Được, nhưng chỉ giới hạn cho các hệ thống hơi nhỏ, nhiệt độ thấp (< 120°C) và áp suất vừa phải. Với hệ thống hơi nóng công nghiệp lớn, bắt buộc phải dùng van an toàn thân gang hoặc inox.

Van Nổ – Cần Chọn Đúng Chức Năng Và Điều Kiện Làm Việc

Thuật ngữ van nổ có thể mang nhiều tầng nghĩa khác nhau tùy thuộc vào thói quen gọi tên của từng vùng miền hay kỹ sư. Vì vậy, để đảm bảo an toàn tuyệt đối cho công trình, người mua không bao giờ nên chọn van chỉ dựa vào tên gọi truyền miệng.

Hãy bắt đầu từ việc phân tích đúng Chức năng ➔ Môi chất ➔ Áp suất cài đặt ➔ Nhiệt độ ➔ Vật liệu ➔ Tiêu chuẩn an toàn. Chọn đúng thiết bị bảo vệ ngay từ đầu chính là giải pháp tiết kiệm và thông minh nhất để bảo vệ doanh nghiệp của bạn trước mọi rủi ro sự cố.
