Nối Rắc Co Là Gì? Cấu Tạo, Phân Loại & Cách Lắp Đặt Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn toàn diện về Pipe Union: cấu tạo, nguyên lý, phân biệt rắc co PVC, PPR, inox và măng sông. Tải ngay checklist chọn & lắp đặt rắc co chuẩn kỹ thuật.

Trong thi công và vận hành hệ thống đường ống công nghiệp lẫn dân dụng, việc kết nối các đoạn ống liền mạch là yêu cầu cơ bản. Tuy nhiên, bài toán khó nhất lại nằm ở giai đoạn bảo trì: Làm sao để tháo một chiếc máy bơm hỏng, một van chặn bị rò rỉ hay một đồng hồ nước cần kiểm định ra khỏi hệ thống mà không phải cưa đứt đường ống?

Câu trả lời nằm ở Pipe Union — phụ kiện đường ống thông minh được thiết kế chuyên biệt để giải quyết triệt để nhu cầu tháo lắp linh hoạt. Hiểu rõ cấu tạo, phân loại và kỹ thuật lắp đặt rắc co không chỉ giúp hệ thống vận hành bền bỉ mà còn tiết kiệm tối đa thời gian lẫn chi phí sửa chữa về sau.

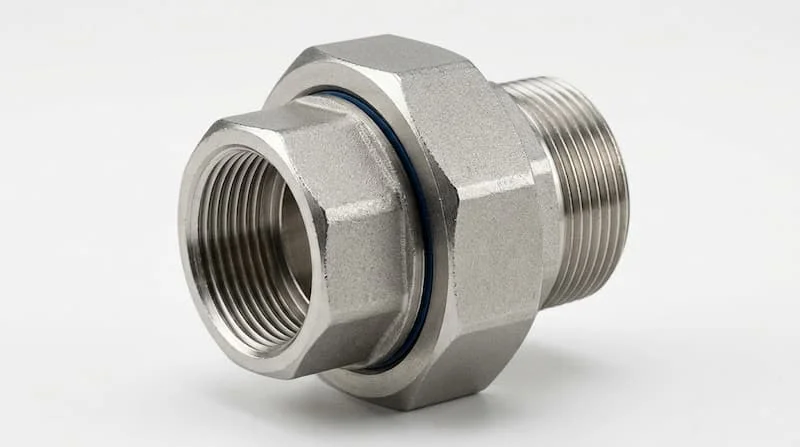

Nối Rắc Co Là Gì?

Nối rắc co (tên tiếng Anh: Pipe Union) là phụ kiện đường ống cơ khí dùng để liên kết hai đoạn ống hoặc nối đường ống với các thiết bị phụ trợ (như máy bơm, van, bộ lọc). Điểm khác biệt cốt lõi của Pipe Union so với các phụ kiện nối cố định khác là khả năng tháo rời và tách đôi mối nối một cách nhanh chóng chỉ bằng thao tác vặn đai ốc, hoàn toàn không ảnh hưởng đến cấu trúc tổng thể của đường ống.

Về mặt kết cấu, một bộ rắc co tiêu chuẩn được hợp thành từ các bộ phận riêng biệt bao gồm: đầu nối nam (male tailpiece), đầu nối nữ (female tailpiece), đai rắc co (union nut), gioăng làm kín (gasket) và chân kết nối đường ống. Tùy thuộc vào yêu cầu môi chất và áp suất vận hành, Pipe Union được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, đường ống tưới tiêu, hệ thống điều hòa không khí (HVAC) và các đường ống công nghiệp phức tạp.

Giá trị lớn nhất của Pipe Union không nằm ở việc ghép nối hai đầu ống — điều mà một măng sông giá rẻ cũng có thể làm được — mà nằm ở tính linh hoạt trong bảo trì. Nếu không có khớp Pipe Union, mỗi lần thay thế thiết bị đồng nghĩa với việc bạn phải cưa cắt ống, tốn thêm phụ kiện dán/hàn mới và làm gián đoạn toàn bộ quy trình vận hành.

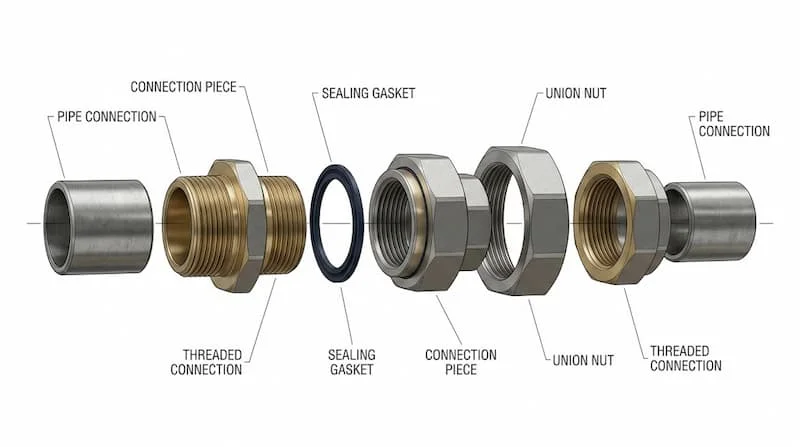

Cấu Tạo Của Pipe Union

Để tạo ra một mối nối vừa chắc chắn, chịu được áp lực lớn lại vừa dễ dàng tháo rời, Pipe Union được cấu tạo gồm 5 thành phần cơ bản lắp ráp ăn khớp với nhau:

• Thân nối (Tailpieces): Gồm 2 bộ phận tách biệt nằm ở hai đầu (đầu đực và đầu cái). Đây là phần trực tiếp tiếp xúc và tạo đường dẫn thông suốt cho lưu chất chảy qua.

• Đai rắc co (Union Nut): Bộ phận dạng đai ốc bao bên ngoài, có ren trong để siết chặt hai phần thân nối lại với nhau. Khi xoay đai rắc co, lực ép cơ học sẽ kéo hai đầu thân nối xịch lại gần theo trục dọc.

• Đai ốc cố định: Giữ vai trò tì đè, tạo điểm tựa gờ giữ cho đai rắc co ép chặt vào phần thân nối còn lại mà không làm xoắn đường ống.

• Gioăng làm kín (Gasket/O-ring): Đặt tại điểm tiếp giáp giữa hai mặt mặt nguyệt của thân nối. Gioăng thường làm bằng cao su EPDM, NBR hoặc PTFE (Teflon), có nhiệm vụ biến dạng đàn hồi để bịt kín hoàn toàn các khoảng hở vi mô, chống rò rỉ lưu chất.

• Đầu kết nối với đường ống: Là phần chân của 2 đầu thân nối, được thiết kế đa dạng tùy theo vật liệu ống như: ren trong/ren ngoài, đầu dán keo (cho PVC), đầu hàn nhiệt (cho PPR) hoặc đầu hàn socket (cho inox/thép).

(Mẹo kỹ thuật: Khi quan sát bản vẽ bóc tách exploded view của rắc co, bạn sẽ thấy đai rắc co trượt tự do trên một đầu thân nối và chỉ khóa chặt khi ăn khớp với vòng ren của đầu thân nối đối diện).

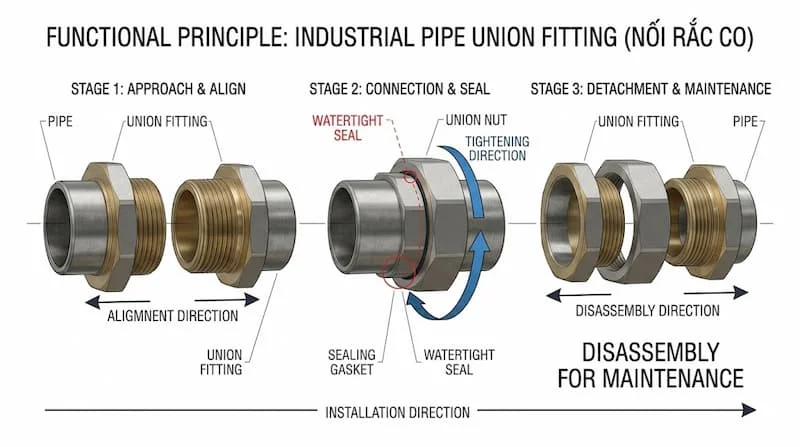

Nguyên Lý Hoạt Động Của Pipe Union

Nguyên lý vận hành của Pipe Union dựa trên cơ chế nén ép cơ học mặt phẳng thông qua vòng ren đai ốc:

• Quá trình lắp đặt (Khoá mối nối): Hai đầu thân nối được gắn cố định vào hai đầu ống (bằng phương pháp vặn ren, dán keo hoặc hàn). Khi đưa hai đầu ống lại gần nhau, gioăng làm kín được đặt vào giữa hai mặt phẳng tiếp xúc. Kỹ thuật viên tiến hành xoay đai rắc co. Vòng ren của đai rắc co sẽ tiến dần, tạo lực ép dọc trục cực lớn kéo hai đầu thân nối ép chặt vào nhau. Gioăng cao su bị nén chặt, tạo ra mối nối kín khít tuyệt đối chịu được áp suất vận hành của hệ thống.

• Quá trình tháo dỡ (Mở mối nối): Khi cần tháo thiết bị để bảo trì, kỹ thuật viên chỉ cần ngắt dòng chảy, xả hết áp suất tồn đọng trong ống, sau đó dùng mỏ lết hoặc tay vặn ngược chiều đai rắc co. Lúc này, đai ốc nén tách rời, hai đầu thân nối tự động tách đôi mà không cần phải dịch chuyển hay xoay hai đoạn ống cố định hai bên.

Pipe Union Có Những Loại Nào?

Thị trường phụ kiện đường ống hiện nay chia rắc co thành nhiều dòng sản phẩm dựa trên vật liệu chế tạo và kiểu kết nối nhằm tối ưu hóa cho từng môi trường lưu chất:

Phân loại theo vật liệu chế tạo

1. Pipe Union PVC (UPVC / CPVC)

• Đặc điểm: Trọng lượng nhẹ, khả năng chống ăn mòn hóa chất và oxy hóa tuyệt vời, bề mặt lòng ống mịn hạn chế đóng cặn.

• Ứng dụng: Hệ thống xử lý nước sạch, nước thải, hồ bơi, hệ thống tưới tiêu và đường ống dẫn hóa chất nhẹ.

2. Pipe Union PPR

• Đặc điểm: Được làm từ nhựa Polypropylene Random Copolymer, kết nối bằng phương pháp hàn nhiệt đồng chất tạo nên mối nối nguyên khối không rò rỉ.

• Ứng dụng: Chuyên dùng cho hệ thống cấp nước nóng lạnh dân dụng, tòa nhà và hệ thống đường ống dẫn chất lỏng nhiệt độ cao (lên đến 95°C).

3. Pipe Union inox (SUS304 / SUS316)

• Đặc điểm: Độ bền cơ học cực cao, chịu áp suất lớn, chịu nhiệt độ cao và khả năng kháng ăn mòn hóa chất tuyệt hảo.

• Ứng dụng: Ngành thực phẩm, dược phẩm, hóa chất, hệ thống hơi nóng (steam), đường ống dẫn dầu và công nghiệp nặng.

4. Pipe Union đồng

• Đặc điểm: Có tính kháng khuẩn tự nhiên, chịu lực tốt, thẩm mỹ cao, kết nối dạng ren hoặc hàn thiếc.

• Ứng dụng: Hệ thống cấp nước sinh hoạt cao cấp, đường ống dẫn khí gas, khí y tế.

Phân loại theo kiểu kết nối

• Rắc co ren (Threaded Union): Hai đầu kết nối dạng ren trong hoặc ren ngoài (chuẩn NPT hoặc BSPT).

• Rắc co dán keo (Solvent Weld Union): Chuyên dùng cho ống nhựa UPVC/PVC.

• Rắc co hàn nhiệt/hàn socket (Fusion/Socket Weld Union): Dùng cho ống PPR hoặc inox/thép chịu áp cao.

• Rắc co hỗn hợp (Chuyển đổi): Thiết kế một đầu hàn/dán và một đầu vặn ren kim loại để nối giữa ống nhựa với thiết bị kim loại.

Thông Số Kỹ Thuật Của Pipe Union

Khi chọn mua Pipe Union, việc nắm rõ các thông số kỹ thuật là bắt buộc để đảm bảo sự tương thích hoàn hảo với hệ thống đường ống có sẵn.

• Kích thước danh nghĩa (Nominal Size): Rắc co được sản xuất theo các dải kích thước tiêu chuẩn gồm: DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1.1/4"), DN40 (1.1/2"), DN50 (2"), DN65 (2.1/2"), DN80 (3"), DN100 (4"). Lưu ý rằng kích thước DN đại diện cho đường kính danh nghĩa lòng trong, không mặc định trùng với đường kính ngoài (OD) của các chuẩn ống nhựa PVC hay PPR.

• Vật liệu chế tạo: Cần đối chiếu chính xác mã vật liệu (ví dụ: Inox 304, Inox 316, Nhựa UPVC, Nhựa PPR Class 20) với tính chất hóa lý của môi chất.

• Kiểu kết nối: Kiểm tra rõ chuẩn ren (BSPT, NPT) hoặc phương pháp nối (dán keo, hàn nhiệt).

• Áp suất làm việc (Working Pressure): Dao động tùy thuộc vào chủng loại. Rắc co nhựa thường chịu áp từ PN10 - PN16 (10 - 16 bar), trong khi rắc co inox/đồng có thể chịu áp lực từ PN25, PN40 đến Class 150 / Class 300 (tương đương 20 - 50 bar).

• Dải nhiệt độ vận hành: Rắc co UPVC chịu nhiệt dưới 45°C; Rắc co PPR chịu nhiệt lên đến 95°C; Rắc co Inox kết hợp gioăng PTFE có thể chịu nhiệt trên 200°C.

Pipe Union Khác Gì Măng Sông?

Rất nhiều người dùng thường nhầm lẫn giữa Pipe Union và măng sông (Coupling) do cả hai phụ kiện này đều có chung chức năng kết nối hai đoạn ống thẳng. Tuy nhiên, bản chất thiết kế và không gian ứng dụng của chúng hoàn toàn khác nhau:

Tại sao có sự khác biệt này? Măng sông được thiết kế cho mục đích kết nối cố định dài lâu trên các tuyến ống chạy dài. Ngược lại, Pipe Union bổ sung thêm cơ cấu ren đai ốc trượt và gioăng làm kín, biến mối nối cứng thành một điểm "ngắt mạch" linh hoạt khi cần thiết.

Khi Nào Nên Dùng Pipe Union?

Không phải vị trí nào trên đường ống cũng cần dùng rắc co để tránh lãng phí chi phí. Bạn bắt buộc hoặc rất nên sử dụng Pipe Union tại các vị trí sau:

• Đầu vào và đầu ra của máy bơm nước: Máy bơm là thiết bị hay gặp sự cố cơ điện nhất. Lắp rắc co giúp bạn tháo máy bơm mang đi bảo dưỡng chỉ trong 5 phút.

• Hai đầu cụm van điều khiển: Như van điện từ, van giảm áp, van một chiều – các thiết bị cần vệ sinh cặn bẩn định kỳ.

• Đồng hồ đo lưu lượng & Bộ lọc nước: Giúp việc tháo lắp đồng hồ đi kiểm định hoặc thay lõi lọc diễn ra dễ dàng.

• Đoạn ống đi qua các không gian hẹp: Nơi không đủ khoảng trống để quay xoay cả đoạn ống dài khi vặn ren.

Pipe Union Được Sử Dụng Ở Đâu?

Với tính ứng dụng cao, Pipe Union trở thành phụ kiện không thể thiếu trong đa dạng lĩnh vực:

• Hệ thống cấp thoát nước dân dụng: Lắp đặt tại vị trí bình nóng lạnh, máy bơm tăng áp, bể lọc nước đầu nguồn gia đình.

• Hệ thống tưới tiêu tự động: Dùng cho các cụm van điện từ phân đoạn tưới, giúp tháo lắp bảo quản thiết bị vào mùa đông hoặc khi sửa chữa.

• Hệ thống điều hòa & Chiller (HVAC): Kết nối đường ống nước lạnh, đường ống ngưng tụ vào dàn lạnh/dàn nóng.

• Đường ống công nghiệp & Hóa chất: Rắc co inox/CPVC dùng trong dây chuyền sản xuất bia, nước giải khát, hóa chất, dược phẩm.

Những Sai Lầm Thường Gặp Khi Sử Dụng Pipe Union

Dù có thiết kế linh hoạt, việc lắp đặt sai kỹ thuật vẫn có thể khiến Pipe Union bị rò rỉ hoặc hư hỏng nhanh chóng:

1. Chọn sai kích thước & Tiêu chuẩn ren: Dùng rắc co ren chuẩn NPT (ren côn Mỹ) vặn vào ống ren BSPT (ren Châu Âu) gây kẹt ren, hở mối nối.

2. Bỏ qua bước kiểm tra gioăng làm kín: Quên đặt gioăng cao su hoặc dùng gioăng bị rách/lệch tâm là nguyên nhân hàng đầu gây rò rỉ nước.

3. Siết đai ốc quá chặt (Over-tightening): Dùng lực cờ-lê quá mạnh đối với rắc co nhựa sẽ làm nứt đai rắc co hoặc đè bẹp làm biến dạng gioăng cao su.

4. Chọn sai vật liệu theo môi chất: Dùng rắc co nhựa UPVC cho đường ống nước nóng làm rắc co bị méo biến dạng do nhiệt.

5. Lắp đặt lệch tâm (Misalignment): Hai đầu ống không nằm trên một đường thẳng ép rắc co bị căng lệch, đai ốc không thể siết ngàm hết ren.

6. Tháo rắc co khi hệ thống chưa xả áp: Rất nguy hiểm nếu môi chất là hóa chất, nước nóng hoặc khí nén áp suất cao.

Cách Lắp Pipe Union Đúng Kỹ Thuật

Thực hiện theo 6 bước chuẩn hóa dưới đây để sở hữu một mối Pipe Union hoàn hảo, không rò rỉ:

• Bước 1: Chuẩn bị & Vệ sinh: Làm sạch bụi bẩn, bavia trên đầu ống và các mặt tiếp xát của bộ rắc co.

• Bước 2: Lắp các đầu kết nối vào ống: Tiến hành dán keo (với nhựa PVC), hàn nhiệt (với PPR) hoặc quấn băng tan vặn ren (với rắc co kim loại) cố định 2 đầu thân nối vào 2 đầu ống.

• Bước 3: Định vị tâm đường ống: Căn chỉnh sao cho hai đầu thân nối nằm đối diện, thẳng hàng tuyệt đối trên cùng một trục.

• Bước 4: Đặt gioăng làm kín: Đặt gioăng cao su/PTFE vào đúng rãnh định vị trên mặt thân nối.

• Bước 5: Siết đai rắc co: Đưa đai rắc co vào ngàm ren, dùng tay vặn chặt trước, sau đó dùng mỏ lết siết nhẹ thêm 1/2 đến 1 vòng vừa đủ lực.

• Bước 6: Nghiệm thu & Kiểm tra rò rỉ: Mở van cấp nước/khí từ từ để thử áp, quan sát kỹ quanh khe đai rắc co xem có hiện tượng rỉ nước hay không.

Checklist Chọn Nối Rắc Co

Trước khi quyết định xuống tiền mua vật tư, hãy hoàn thành bảng kiểm nhanh dưới đây:

• Đã đo và xác định chính xác kích thước đường ống (DN / Inch / Phi mm)

• Xác định đúng vật liệu tương thích với ống (PVC, PPR, Inox, Đồng)

• Xác định kiểu kết nối phù hợp (Ren trong, ren ngoài, dán keo, hàn)

• Kiểm tra sự có mặt và chất lượng của gioăng làm kín

• Xác định nhiệt độ vận hành tối đa của môi chất

• Kiểm tra áp suất làm việc tối đa của hệ thống (bar / PN)

• Đảm bảo không gian xung quanh đủ rộng để thao tác mỏ lết tháo đai ốc

Câu Hỏi Thường Gặp Về Nối Rắc Co (FAQ)

Nối rắc co là gì?

Nối rắc co là phụ kiện ghép nối đường ống có cấu tạo gồm 3 phần tách biệt, cho phép kết nối hai đoạn ống cứng và tháo rời mối nối nhanh chóng bằng thao tác vặn đai ốc.

Nối rắc co có tái sử dụng được không?

Có. Đây là ưu điểm vượt trội của rắc co. Bạn có thể tháo ra và lắp lại nhiều lần, chỉ cần thay mới gioăng cao su nếu gioăng cũ bị lão hóa.

Nối rắc co khác măng sông như thế nào?

Rắc co có thể tháo rời hai đầu ống dễ dàng nhờ đai ốc bao ngoài, thích hợp gắn gần thiết bị. Măng sông là ống nối thẳng cố định, rất khó tháo nếu không cắt ống.

Tại sao siết rắc co rồi vẫn bị rò rỉ nước?

Nguyên nhân thường do: quên lắp gioăng, gioăng bị lệch khỏi rãnh, hai đầu ống bị lệch tâm trục, hoặc đai ốc bị nứt do siết quá lực.

Rắc co nhựa và rắc co inox loại nào tốt hơn?

Không có loại tốt hơn toàn diện, chỉ có loại phù hợp hơn. Rắc co nhựa rẻ, nhẹ, chống ăn mòn tốt cho nước sạch. Rắc co inox chịu lực, chịu nhiệt và chống ăn mòn hóa chất vượt trội hơn.

Nối Rắc Co – Giải Pháp Kết Nối Đường Ống Dễ Tháo Lắp

Có thể khẳng định, nối rắc co chính là "chìa khóa" giúp đơn giản hóa toàn bộ công tác thi công, bảo trì và sửa chữa hệ thống đường ống. Dù chi phí ban đầu có thể nhỉnh hơn so với các phụ kiện nối cố định như măng sông, nhưng lợi ích về lâu dài mà rắc co mang lại khi xảy ra sự cố thiết bị là không thể phủ nhận.

Khi lựa chọn nối rắc co, hãy cẩn trọng rà soát từ kích thước, vật liệu, kiểu kết nối đến thông số nhiệt áp để đảm bảo hệ thống vận hành an toàn và thông suốt.
