Bích Rỗng Là Gì? Cấu Tạo, Phân Loại và Ứng Dụng Chuyên Sâu trong Hệ Thống Đường Ống

Bích rỗng là một trong những phụ kiện cơ khí quan trọng nhất, đóng vai trò sống còn trong việc thiết kế, lắp đặt và vận hành các hệ thống đường ống công nghiệp. Mặc dù có cấu tạo dường như đơn giản, nhưng nếu không hiểu rõ về bích rỗng, các kỹ sư và nhà thầu có thể đối mặt với những rủi ro rò rỉ, thảm họa môi trường hoặc hỏng hóc thiết bị đắt tiền. Từ ngành cấp thoát nước dân dụng, nhà máy hóa chất đến các pipeline dầu khí xuyên quốc gia, bích rỗng là khớp nối không thể thay thế. Bài viết này sẽ cung cấp cái nhìn chuyên sâu, logic từ góc độ một chuyên gia trong ngành piping, giúp bạn nắm vững kiến thức về loại phụ kiện này.

Bích Rỗng Là Gì? Định Nghĩa và Nguyên Lý Hoạt Động

Định nghĩa bích rỗng là gì?

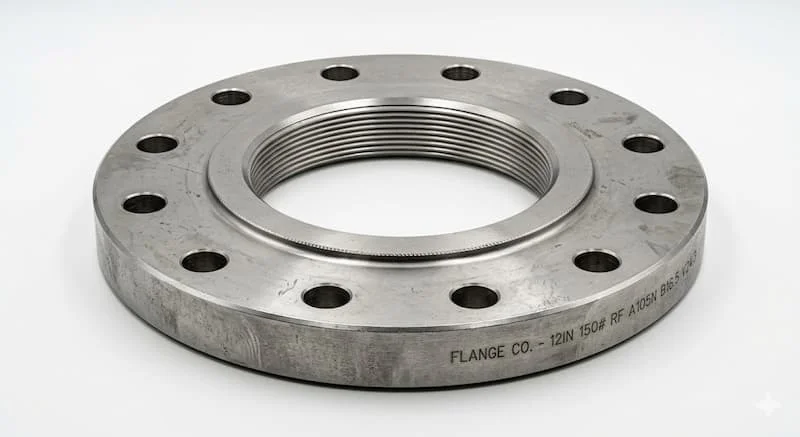

Bích rỗng (tiếng Anh thường gọi là Flange hoặc Hollow Flange) là một loại mặt bích có một lỗ trung tâm thông suốt, được sử dụng rộng rãi để kết nối các đoạn đường ống, van, bơm hoặc các thiết bị hỗ trợ khác với nhau trong một hệ thống piping hoàn chỉnh. Đây là phương pháp kết nối phổ biến thứ hai sau hàn trực tiếp, nhờ tính linh hoạt và khả năng tháo lắp cao.

Khác biệt cốt lõi của bích rỗng so với bích đặc (blind flange) nằm ở chính cái lỗ trung tâm này. Lỗ này cho phép các môi chất như:

• Chất lỏng: Nước, dầu, hóa chất lỏng.

• Khí: Khí tự nhiên, khí nén, nitơ.

• Hơi: Hơi nước (steam) trong các lò hơi.

  chảy qua bên trong đường ống mà không bị cản trở.

Thông thường, bích rỗng được gắn vào đầu ống bằng các phương pháp cơ bản:

• Hàn (Welding): Hàn đối đầu (Butt Weld), hàn góc (Fillet Weld).

• Ren (Threading): Vặn trực tiếp vào ống có ren.

• Socket Weld: Hàn trong lỗ khơi.

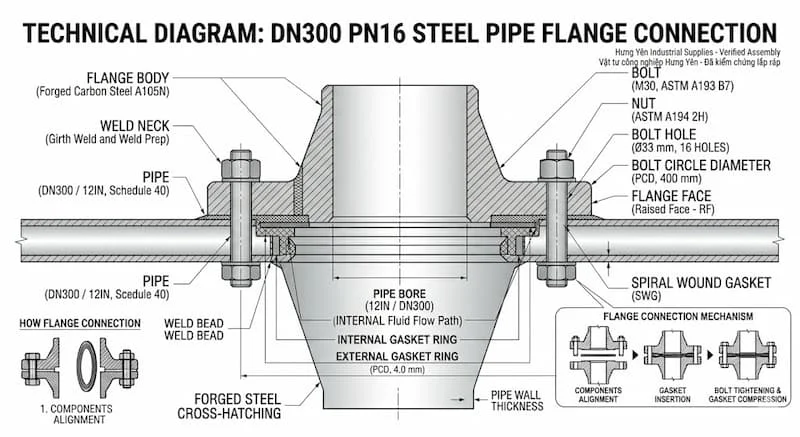

Nguyên lý hoạt động của kết nối Hollow Flange

Một kết nối Hollow Flange tiêu chuẩn (Standard Flange Connection) không hoạt động độc lập mà là sự phối hợp của ba thành phần chính, tạo thành một "bộ ba" không thể tách rời:

1. Hai mặt Hollow Flange (Flanges): Hai thành phần chính cần được kết nối.

2. Gioăng làm kín (Gasket): Thành phần đàn hồi hoặc bán kim loại đặt giữa.

3. Bu lông và đai ốc (Bolts & Nuts): Thành phần tạo lực siết.

Quy trình vận hành logic:

Khi các bu lông được siết chặt theo đúng kỹ thuật (ví dụ: siết theo hình sao, đúng lực torq), lực căng của bu lông sẽ ép chặt hai mặt Hollow Flange lại với nhau. Lực nén này tác động lên gioăng làm kín, làm cho gioăng biến dạng và điền đầy vào các bất thường li ti trên bề mặt mặt bích. Kết quả là tạo ra một lớp màng ngăn kín tuyệt đối, giúp hệ thống kết nối có thể chịu được áp suất vận hành mà không xảy ra hiện tượng rò rỉ môi chất. Nhờ cấu tạo đặc biệt này, kết nối Hollow Flange sở hữu ưu điểm vượt trội là có thể tháo lắp dễ dàng và nhanh chóng khi cần thiết. Điều này cực kỳ quan trọng đối với việc bảo trì, sửa chữa, thay thế thiết bị hoặc vệ sinh bên trong đường ống, giúp giảm tối đa thời gian dừng hệ thống và chi phí vận hành cho doanh nghiệp.

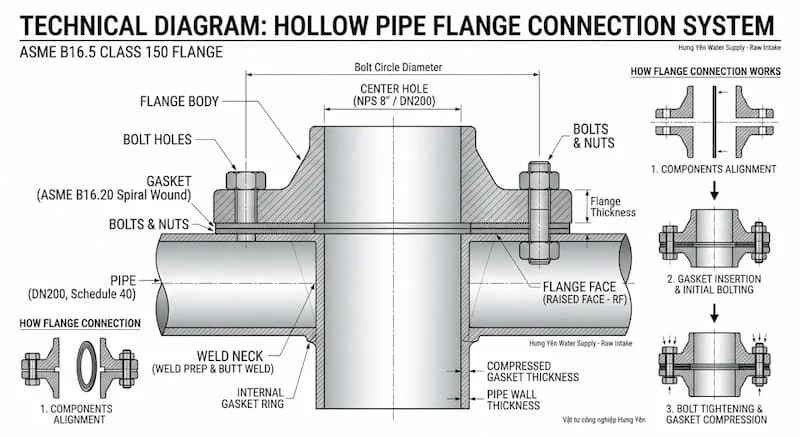

Phân Tích Chuyên Sâu Cấu Tạo Của Hollow Flange

Một Hollow Flange đạt chuẩn không chỉ đơn thuần là một miếng thép tròn. Để đảm bảo hiệu suất và an toàn, cấu tạo của nó phải được tính toán và gia công chính xác theo các tiêu chuẩn quốc tế. Một Hollow Flange hoàn chỉnh bao gồm các bộ phận chính sau.

1. Thân Bích (Flange Body)

Đây là phần cốt lõi, định hình nên miếng mặt bích.

Đặc điểm cấu tạo:

• Hình dạng: Phổ biến nhất là dạng hình tròn, nhưng cũng có loại hình vuông hoặc hình chữ nhật tuỳ thuộc vào ứng dụng đặc biệt hoặc thiết bị kết nối.

• Bề mặt: Được gia công phẳng hoặc có gờ nhô lên để tạo bề mặt làm kín.

• Vật liệu: Thường được làm từ các loại thép có độ bền cao, chịu lực tốt như thép carbon (ví dụ ASTM A105), thép không gỉ (Inox 304, 316) hoặc thép hợp kim (dùng cho nhiệt độ cao).

2. Lỗ Trung Tâm (Bore)

Đây là phần quan trọng nhất định nghĩa chức năng của Hollow Flange.

• Đặc điểm: Lỗ ở giữa bích, được khoan hoặc gia công chính xác.

• Kích thước: Kích thước của lỗ này (Nominal Pipe Size - NPS) phải tương thích hoàn toàn với đường kính ngoài và độ dày thành ống (schedule) mà nó kết nối.

• Chức năng: Là "hành lang" duy nhất cho phép dòng chất lỏng hoặc khí đi qua mà không bị cản trở.

3. Lỗ Bu Lông (Bolt Holes)

Các lỗ bu lông không được khoan ngẫu nhiên mà tuân theo các quy luật hình học chặt chẽ.

• Bố trí: Số lượng, đường kính và cách bố trí (vòng tròn đồng tâm) của các lỗ bu lông được quy định nghiêm ngặt bởi các tiêu chuẩn flange (như ASME, DIN, JIS). Kích thước mặt bích càng lớn, số lỗ bu lông càng nhiều để đảm bảo lực siết được phân bỏ đồng đều.

• Chức năng: Là nơi lắp đặt các bu lông và đai ốc để siết chặt và cố định hai bích với nhau. Lực siết bu lông phải được phân bố đều để đảm bảo độ kín và độ bền kết nối.

4. Bề Mặt Làm Kín (Facing)

Đây là bề mặt trực tiếp tiếp xúc với gioăng (gasket), quyết định hiệu quả làm kín của mối nối.

Các dạng bề mặt phổ biến:

• Raised Face (RF): Có một gờ nhô lên ở khu vực lỗ trung tâm và các lỗ bu lông. Đây là loại phổ biến nhất cho hệ thống Class 150, 300, 600.

• Flat Face (FF): Toàn bộ bề mặt mặt bích phẳng. Thường dùng cho hệ thống Class 150 áp suất thấp hoặc khi kết nối với các thiết bị bằng gang.

• Ring Type Joint (RTJ): Có một rãnh đặc biệt để đặt gioăng kim loại dạng vòng. Thường dùng cho hệ thống áp suất cao (Class 600 trở lên) và nhiệt độ cao.

Các Loại Hollow Flange Phổ Biến và Ứng Dụng

Hollow Flange không chỉ có một hình dạng duy nhất. Tùy thuộc vào yêu cầu cụ thể về áp suất, nhiệt độ, phương pháp kết nối và môi trường làm việc, có nhiều loại khác nhau được thiết kế để mang lại hiệu quả tối ưu. Việc chọn đúng loại bích là bắt buộc để đảm bảo an toàn và tối ưu chi phí cho hệ thống piping.

1. Bích Hàn Cổ (Weld Neck Flange - WN)

Đây là loại mặt bích "cao cấp" nhất, đặc trưng bởi một cái cổ dài, thuôn nhọn được thiết kế để hàn đối đầu (butt weld) trực tiếp với đường ống.

• Ưu điểm: Thiết kế cổ giúp chuyển dịch ứng suất từ mặt bích sang đường ống, làm giảm sự tập trung lực tại chân mặt bích. Do đó, nó có khả năng chịu đựng tuyệt vời đối với các ứng suất uốn, rung động và chênh lệch nhiệt độ lớn, mang lại độ bền và độ tin cậy cao nhất.

• Ứng dụng: Thường dùng cho các đường ống quan trọng, áp suất rất cao hoặc nhiệt độ khắc nghiệt (như hệ thống hơi nước nhiệt độ cao, đường ống dẫn khí cao áp).

2. Bích Trượt (Slip-On Flange - SO)

Mặt bích SO có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó "trượt" vào trong ống trước khi được hàn ở cả hai phía (bên trong và bên ngoài).

• Ưu điểm: Cực kỳ dễ lắp đặt và căn chỉnh lỗ bu lông vì nó không cố định chặt vào ống trước khi hàn. Chi phí sản xuất và mua sắm cũng thường thấp hơn so với mặt bích hàn cổ.

• Nhược điểm: Khả năng chịu áp suất và độ bền mỏi thấp hơn đáng kể so với mặt bích hàn cổ. Thường chỉ dùng cho hệ thống áp suất thấp đến trung bình.

3. Bích Ren (Threaded Flange - TH)

Loại mặt bích này có ren bên trong lỗ trung tâm, cho phép kết nối trực tiếp với ống có ren tương ứng mà không cần phải hàn.

• Ưu điểm: Lắp đặt cực nhanh, không đòi hỏi kỹ thuật hàn phức tạp. Cực kỳ hữu ích trong môi trường không cho phép hàn (do nguy cơ cháy nổ) hoặc hệ thống cần tháo lắp thường xuyên để vệ sinh.

4. Bích Hàn Lồng (Socket Weld Flange - SW)

Ống được đưa vào một lỗ socket (bọc đúc) bên trong mặt bích và chỉ được hàn một đường ở phía ngoài.

• Ưu điểm: Phù hợp với đường ống nhỏ.

• Ứng dụng: Chủ yếu dùng cho các đường ống kích thước nhỏ (NPS 2 inch trở xuống) nhưng yêu cầu áp suất tương đối cao.

Hollow Flange Và Bích Đặc Khác Nhau Như Thế Nào?

mặc dù cả hai đều là "mặt bích", Hollow Flange và bích đặc (blind flange) đóng vai trò hoàn toàn trái ngược nhau trong hệ thống đường ống. Việc phân biệt chính xác hai loại này là bắt buộc để tránh những sai lầm nghiêm trọng trong thiết kế và lắp đặt.

Tại sao cần phân biệt hai loại này?

Trong một hệ thống piping, mỗi loại bích có một sứ mệnh cụ thể:

• Hollow Flange được dùng khi bạn muốn môi chất (chất lỏng, khí) tiếp tục di chuyển qua một khớp nối.

• Bích đặc được dùng khi bạn muốn chấm dứt hoàn toàn một tuyến ống hoặc cô lập một phần hệ thống (ví dụ: trong quá trình thử áp, bảo trì van). Sử dụng nhầm bích đặc thay vì Hollow Flange sẽ ngăn chặn dòng chảy, gây hỏng hóc thiết bị, trong khi dùng Hollow Flange ở vị trí cần bích đặc sẽ dẫn đến rò rỉ hoặc thảm họa cháy nổ.

Ứng Dụng Thực Tế Của Hollow Flange Trong Công Nghiệp

mặc dù nhỏ bé, Hollow Flange lại đóng vai trò là "khớp nối" sống còn trong hầu hết các ngành công nghiệp, đặc biệt là các hệ thống đường ống quy mô lớn.

1. Hệ Thống Cấp Nước và Hạ Tầng

Trong các mạng lưới cấp nước đô thị, xử lý nước thải:

• Kích thước lớn: Hollow Flange giúp kết nối các đoạn ống lớn (ví dụ: DN300, DN400 trở lên) một cách chắc chắn và đảm bảo độ kín tuyệt đối.

• Dễ bảo trì: Khả năng tháo lắp dễ dàng là yếu tố sống còn để vệ sinh, thông ống và thay thế các đoạn ống bị hỏng mà không làm gián đoạn việc cung cấp nước cho khu vực.

2. Ngành Dầu Khí (Oil & Gas)

Trong các giàn khoan ngoài khơi, nhà máy lọc dầu, đường ống dẫn dầu khí cao áp:

• Độ kín cao: Pipeline dầu khí yêu cầu độ kín tuyệt đối và khả năng chịu áp suất cực cao để tránh thảm họa môi trường.

• Áp suất khắc nghiệt: Hollow Flange (đặc biệt là loại WN, Class 600, 900 trở lên) được sử dụng phổ biến nhất để đảm bảo các khớp nối vững chắc dưới tải trọng động và chênh lệch nhiệt độ lớn.

3. Nhà Máy Hóa Chất và Chế Biến

Trong các môi trường hóa chất ăn mòn mạnh:

• Chống ăn mòn: Vật liệu bích đóng vai trò quyết định. Thường sử dụng bích inox (như Inox 316, 316L) kết hợp với gioăng tương thích (như PTFE) để chịu được sự ăn mòn của hóa chất mạnh.

Sai lầm thường gặp: Việc chọn mua sai sản phẩm có thể dẫn đến hậu quả nghiêm trọng. Đừng bao giờ chọn sai kích thước bích, chọn sai tiêu chuẩn flange, lắp gasket sai vị trí, hoặc siết bu lông không đều. Những sai sót này có thể gây rò rỉ, cháy nổ, làm hỏng thiết bị và ảnh hưởng trực tiếp đến sự an toàn của con người và hệ thống.

Hướng Dẫn Lắp Đặt Hollow Flange Đúng Cách và Checklist

Việc sở hữu Hollow Flange đạt chuẩn là chưa đủ. Quy trình lắp đặt mặt bích (flange installation) đóng vai trò quyết định đến hiệu suất và độ kín của kết nối. Để kết nối Hollow Flange hoạt động hiệu quả, doanh nghiệp và đội ngũ kỹ thuật cần thực hiện đúng quy trình:

1. Kiểm tra bề mặt bích (Flange Face Inspection)

• Bề mặt tiếp xúc (facing) của cả hai bích phải được kiểm tra kỹ lưỡng. Chúng phải hoàn toàn sạch, không bị dính dầu mỡ, bụi bẩn hoặc bất kỳ vật lạ nào.

• Bề mặt tiếp xúc không được bị biến dạng, nứt hoặc có các vết lồi lõm. Những hư hỏng này có thể làm hỏng gioăng và gây rò rỉ.

2. Lắp gioăng đúng vị trí (Gasket Placement)

• Căn chỉnh chính xác: Gasket (gioăng) phải được đặt chính giữa, đồng tâm với lỗ bu lông của cả hai bích.

• Kiểm tra độ hở: Đảm bảo gasket không bị nén hoặc gấp khúc ở bất kỳ vị trí nào trước khi siết bu lông.

3. Siết bu lông theo hình sao (Bolt Tightening Pattern)

Đây là bước cực kỳ quan trọng để đảm bảo lực ép lên gasket được phân bỏ đều nhất.

• Trình tự hình sao: Việc siết bu lông phải được thực hiện theo trình tự chéo nhau (ví dụ: bu lông số 1, sau đó chéo qua bu lông số 2 đối diện, tiếp đến bu lông số 3, rồi chéo qua bu lông số 4 đối diện...). Không được siết bu lông liên tiếp theo vòng tròn.

• Siết nhiều lần: Quá trình siết bu lông nên được thực hiện qua ít nhất 3 vòng siết, tăng lực torq dần dần cho đến khi đạt lực torq quy định cuối cùng.

Checklist nhanh:

• Đã kiểm tra kích thước bích (NPS, Schedule)?

• Đã chọn gioăng (gasket) phù hợp với môi chất, áp suất và nhiệt độ?

• Đã căn chỉnh chính xác lỗ bu lông?

• Đã siết bu lông theo đúng trình tự hình sao và đạt lực torq quy định?

FAQ: Câu Hỏi Thường Gặp

Hollow Flange là gì?

Hollow Flange (flange) là loại mặt bích có một lỗ trung tâm thông suốt, được dùng để kết nối các đường ống trong hệ thống piping, cho phép môi chất chảy qua mà không bị cản trở.

Hollow Flange khác gì bích đặc?

Bích rỗng cho phép dòng chảy (chất lỏng, khí) đi qua khớp nối, trong khi bích đặc (blind flange) được dùng để đóng kín, bịt đầu đường ống hoàn toàn.

Bích rỗng thường làm từ vật liệu gì?

Các vật liệu phổ biến bao gồm thép carbon (dùng cho nước, khí áp thấp), thép không gỉ (inox, dùng cho môi trường ăn mòn, thực phẩm), và thép hợp kim (dùng cho nhiệt độ cao).

Bích rỗng có tiêu chuẩn nào?

Các tiêu chuẩn quốc tế phổ biến: ANSI/ASME (Mỹ), DIN (Đức), JIS (Nhật Bản).

Kết Luận

Bích rỗng là một thành phần quan trọng trong hệ thống đường ống công nghiệp, đóng vai trò là "khớp nối" vững chắc, cho phép môi chất chảy qua đồng thời mang lại sự linh hoạt vượt trội trong tháo lắp khi bảo trì.

Việc hiểu rõ về cấu tạo bích rỗng, các loại mặt bích (Weld Neck, Slip-On, Threaded) và ứng dụng thực tế là cực kỳ logic và thiết yếu cho bất kỳ kỹ sư piping hay đơn vị vận hành nào. Sự am hiểu này không chỉ giúp bạn lựa chọn đúng loại bích, đạt chuẩn phù hợp với yêu cầu khắc nghiệt của hệ thống, mà còn đảm bảo toàn vẹn về mặt an toàn và hiệu suất của toàn bộ công trình. Đừng để những sai sót nhỏ về thông số kỹ thuật hay quy trình lắp đặt làm ảnh hưởng đến tiến độ dự án. Hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được tư vấn và nhận báo giá các loại bích rỗng chất lượng cao.
