PVDF Flange Là Gì? Giải Pháp Bền Vững Cho Hệ Thống Đường Ống Hóa Chất Ăn Mòn

Trong bối cảnh các ngành công nghiệp hiện đại ngày càng đòi hỏi khắt khe về độ bền, tính an toàn và hiệu quả kinh tế, việc lựa chọn vật liệu cho hệ thống piping trở thành yếu tố sống còn, đặc biệt là trong các môi trường hóa chất ăn mòn khắc nghiệt. Bên cạnh các loại mặt bích kim loại truyền thống như inox 304, inox 316, một giải pháp vật liệu nhựa tiên tiến đã và đang khẳng định vị thế vượt trội: đó chính là Mặt Bích PVDF. Bài viết này sẽ phân tích chuyên sâu về định nghĩa, cấu tạo, phân loại và ứng dụng thực tế của Mặt Bích PVDF, giúp bạn có cái nhìn tổng quan và chính xác nhất từ góc độ chuyên gia piping.

What Is a PVDF Flange? Định Nghĩa và Nguyên Lý Hoạt Động

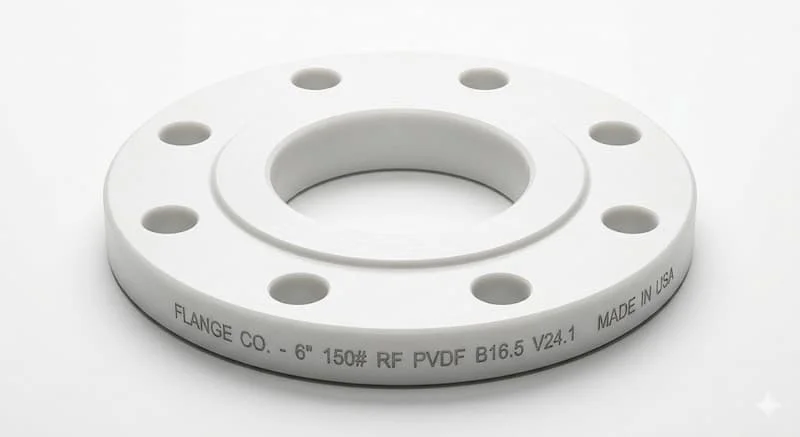

Định nghĩa

PVDF flange (mặt bích PVDF) là một loại phụ kiện mặt bích được chế tạo từ vật liệu nhựa PVDF (Polyvinylidene Fluoride) chất lượng cao. Chức năng chính của nó là để kết nối các đoạn đường ống, van, bơm hoặc các thiết bị khác với nhau trong một hệ thống piping, tạo thành một mạng lưới kín hoàn toàn. Loại flange này đặc biệt phổ biến trong các ứng dụng vận chuyển hóa chất ăn mòn, chất lỏng tinh khiết cao hoặc dung môi hữu cơ mạnh.

PVDF là một loại fluoropolymer nhiệt dẻo bán tinh thể, nổi tiếng với sự kết hợp vô song của các đặc tính ưu việt:

• Chống ăn mòn hóa học tuyệt vời: PVDF gần như trơ với hầu hết các axit mạnh, bazơ, dung môi hữu cơ và chất oxy hóa, vượt trội hơn hẳn so với các loại nhựa thông thường như PVC, PP.

• Chịu nhiệt độ tốt: Vật liệu này có thể hoạt động liên tục trong khoảng nhiệt độ rộng, từ lạnh âm độ đến nhiệt độ cao, đáp ứng yêu cầu của nhiều quy trình công nghiệp khắc nghiệt.

• Độ bền cơ học cao: So với các loại nhựa fluoropolymer khác như PTFE, PVDF có độ cứng, độ bền kéo và khả năng chịu va đập tốt hơn, giúp đảm bảo tính toàn vẹn của kết nối trong quá trình vận hành.

Nhờ những đặc điểm nổi bật này, Mặt Bích PVDF thường được ưu tiên sử dụng trong các hệ thống piping phức tạp của các ngành công nghiệp quan trọng:

• Hệ thống hóa chất: Vận chuyển axit, bazơ, dung môi mạnh.

• Ngành bán dẫn: Yêu cầu vật liệu siêu tinh khiết và chống ăn mòn lỗ (pitting corrosion).

• Xử lý nước: Trong các hệ thống khử trùng, lọc nước công nghiệp hoặc xử lý nước thải chứa hóa chất.

Nguyên lý hoạt động của kết nối flange PVDF

Về mặt nguyên lý, một kết nối Mặt Bích PVDF hoạt động hoàn toàn tương tự các loại flange kim loại tiêu chuẩn khác (như chuẩn ASME, JIS, DIN). Chìa khóa của kết nối không nằm ở bản thân miếng mặt bích rỗng, mà là sự phối hợp chặt chẽ của một hệ thống kết nối flange hoàn chỉnh (Flange Connection System):

1. Hai mặt bích PVDF: Được gắn vào hai đầu ống cần kết nối.

2. Gasket làm kín (Gioăng): Thành phần đàn hồi quan trọng được đặt chính giữa, chèn giữa hai bề mặt tiếp xúc của mặt bích.

3. Bu lông và đai ốc (Bolting System): Thành phần tạo lực cơ học để siết chặt toàn bộ kết nối.

Quy trình vận hành logic:

Khi các bu lông được siết chặt với một lực torque (lực nén) quy định và đồng đều (ví dụ: siết theo hình sao), lực nén này sẽ nén chặt hai mặt bích PVDF lại với nhau. Lực nén này tác động trực tiếp lên gioăng (gasket), làm cho gioăng biến dạng và điền đầy vào các bất thường nhỏ nhất trên bề mặt mặt bích. Kết quả là tạo ra một lớp màng làm kín tuyệt đối, giúp chất lỏng hoặc khí có thể chảy qua lỗ trung tâm của bích và đường ống mà không bị rò rỉ, ngay cả dưới áp suất vận hành của hệ thống. Nhờ cấu tạo đặc biệt này, kết nối bích PVDF sở hữu ưu điểm vượt trội là có thể tháo lắp dễ dàng và nhanh chóng khi cần thiết. Điều này cực kỳ quan trọng đối với việc bảo trì, sửa chữa, thay thế thiết bị hoặc vệ sinh bên trong đường ống, giúp giảm tối đa thời gian dừng hệ thống và chi phí vận hành cho doanh nghiệp.

Phân Tích Chuyên Sâu

Types of PVDF Flanges: Cấu Tạo và Phương Pháp Kết Nối

Cũng giống như mặt bích kim loại, Mặt Bích PVDF được thiết kế với nhiều loại khác nhau để phù hợp với các phương pháp lắp đặt, áp suất vận hành và đặc điểm cụ thể của hệ thống piping. Lựa chọn đúng loại flange là bắt buộc để đảm bảo hiệu suất và an toàn cho toàn bộ công trình.

1. Slip-On PVDF Flange (Mặt Bích Trượt PVDF)

Đây là loại Mặt Bích PVDF phổ biến và dễ lắp đặt nhất.

Đặc điểm cấu tạo:

• Cấu tạo: Có lỗ trung tâm lớn hơn đường kính ngoài của ống một chút.

• Lắp đặt: Mặt bích được "trượt" vào đầu đường ống trước khi được kết nối bằng phương pháp hàn góc (fillet weld) ở cả hai phía (bên trong và bên ngoài). Quá trình này giúp việc căn chỉnh lỗ bu lông và độ phẳng của mặt bích trở nên đơn giản hơn nhiều.

Ứng dụng thực tế:

• Phù hợp cho các hệ thống piping áp suất thấp đến trung bình, nơi yêu cầu độ bền mối nối không quá khắt khe như mặt bích hàn cổ.

2. Socket Weld PVDF Flange (Mặt Bích Hàn Lồng PVDF)

Loại Mặt Bích PVDF này được thiết kế để tạo ra mối nối chắc chắn hơn cho các đường ống kích thước nhỏ.

Đặc điểm cấu tạo:

• Cấu tạo: Có một lỗ socket (khơi bọc) bên trong lỗ trung tâm.

• Lắp đặt: Đầu đường ống được đặt vào bên trong lỗ socket này. Sau đó, một mối hàn góc (fillet weld) duy nhất được thực hiện ở phía ngoài để cố định và làm kín.

Ưu điểm:

• Tạo ra một kết nối chắc chắn hơn so với loại Slip-On, đồng thời giảm tập trung ứng suất tại chân mặt bích.

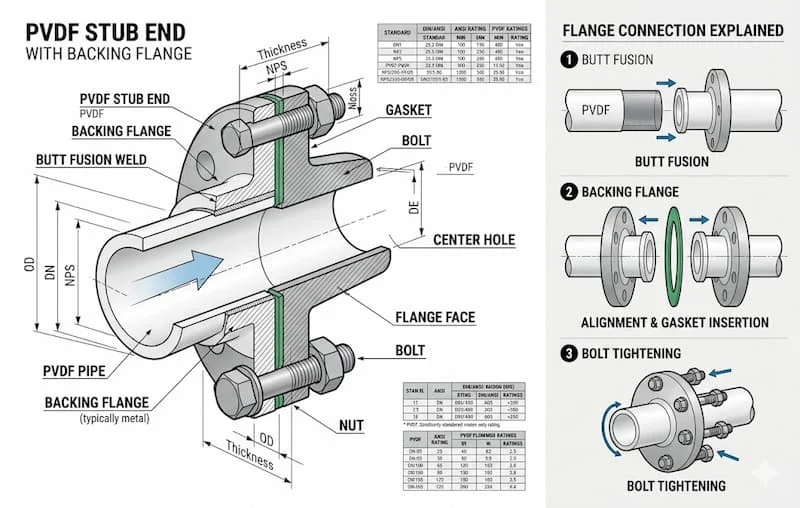

3. Stub End with Backing Flange (Cổ Bơm Kết Hợp Mặt Bích Ép)

Đây là giải pháp kết nối cực kỳ phổ biến và thông minh trong các hệ thống đường ống PVDF, đặc biệt là các đường ống kích thước lớn.

Cấu trúc logic:

Trong hệ thống này, kết nối flange thực chất không phải là một miếng mặt bích duy nhất, mà là một sự kết hợp:

• Stub End (Cổ bơm): Một đoạn ống ngắn có gờ nhô lên, được làm hoàn toàn từ PVDF và được hàn đối đầu (butt weld) trực tiếp với đường ống chính. Phần Stub End này đóng vai trò là bề mặt làm kín để đặt gioăng.

• Backing Flange (Mặt bích ép): Một miếng mặt bích đặc, thường được làm từ kim loại (như thép rèn A105, inox 304/316) hoặc nhựa cứng cường lực, có lỗ trung tâm lớn hơn đường kính của Stub End và được trượt phía sau Stub End.

Tại sao chọn Stub End with Backing Flange?

Cấu trúc kết hợp này mang lại những ưu điểm vượt trội:

1. Tăng độ bền cơ học: Phần Backing Flange bằng kim loại chịu lực chính khi siết bu lông, giúp bảo vệ Stub End bằng nhựa PVDF khỏi bị biến dạng hoặc vênh mặt bích dưới lực torque lớn.

2. Giảm chi phí: PVDF là vật liệu đắt tiền. Việc sử dụng kim loại cho phần Backing Flange (vốn không tiếp xúc trực tiếp với hóa chất) giúp giảm đáng kể chi phí tổng thể của hệ thống kết nối so với việc sử dụng bích PVDF đúc nguyên khối.

Properties and Specifications of Mặt Bích PVDF

PVDF (Polyvinylidene Fluoride) là một vật liệu nhựa kỹ thuật fluoropolymer bán tinh thể với "bộ gen" vượt trội. Chính sự kết hợp độc đáo của các đặc tính lý, hóa và cơ học đã biến nó thành lựa chọn số một cho các môi trường công nghiệp khắc nghiệt nhất. Việc hiểu rõ về các đặc tính này giúp các kỹ sư piping lựa chọn đúng loại Mặt Bích PVDF, đảm bảo an toàn vận hành và tối ưu hóa chi phí đầu tư.

1. Chemical Resistance (Khả năng chống ăn mòn hóa học)

Đây là đặc tính quan trọng nhất khiến Mặt Bích PVDF trở thành "vật liệu quốc dân" cho các hệ thống đường ống hóa chất. PVDF trơ về mặt hóa học với một phạm vi vô cùng rộng lớn các hóa chất ăn mòn mạnh:

• Axit mạnh: Chống lại hầu hết các axit vô cơ mạnh như axit sulfuric (H₂SO₄), axit clohydric (HCl), axit nitric (HNO₃) và axit hydrofluoric (HF) ở nhiều nồng độ khác nhau.

• Dung môi: Kháng tuyệt vời với nhiều loại dung môi hữu cơ mạnh, bao gồm alcohol, aldehyde, ketone, ester, hydrocarbon và các loại dung môi halogen hóa.

• Chất oxy hóa: Chống lại sự tấn công của các chất oxy hóa mạnh như ozone (O₃), clo (Cl₂), clo dioxide (ClO₂), hydrogen peroxide (H₂O₂).

2. Temperature Resistance (Khả năng chịu nhiệt)

Khác với nhiều loại nhựa thông thường như PVC hay PP vốn bị giới hạn nhiệt độ thấp, PVDF có phạm vi nhiệt độ hoạt động ấn tượng, đáp ứng yêu cầu của nhiều quy trình công nghiệp:

• Nhiệt độ hoạt động: PVDF có thể hoạt động liên tục trong khoảng nhiệt độ rộng, từ lạnh âm –40°C đến nhiệt độ cao khoảng 140°C. Một số loại PVDF đặc biệt có thể chịu được nhiệt độ cao hơn trong thời gian ngắn.

3. Mechanical Strength (Độ bền cơ học)

Vật liệu PVDF không chỉ bền về hóa học mà còn rất chắc chắn về mặt cơ học, đảm bảo tính toàn vẹn của kết nối flange:

• Độ bền cao: So với nhiều loại nhựa phổ biến khác (như PVC, PP, PE), PVDF có độ bền kéo (tensile strength), độ dẻo (ductility) và độ bền va đập (impact resistance) tốt hơn. Điều này cực kỳ quan trọng đối với việc chịu tải trọng bu lông lớn, rung động và áp suất vận hành trong các hệ thống đường ống.

• Khả năng chịu va đập tốt: Giảm thiểu rủi ro nứt gãy trong quá trình vận chuyển, lắp đặt và vận hành.

Những đặc tính và thông số kỹ thuật (properties and specifications) vượt trội này giúp Mặt Bích PVDF đáp ứng hoàn hảo các yêu cầu khắt khe của các ứng dụng piping quan trọng, đảm bảo sự an toàn và tin cậy cho toàn bộ công trình công nghiệp.

Mặt Bích PVDF vs Other Plastic Flanges: So Sánh và Lựa Chọn

Việc lựa chọn vật liệu mặt bích trong các hệ thống đường ống piping không bao giờ là một quyết định đơn giản, mà là một sự cân bằng kỹ thuật-kinh tế phức tạp. Mỗi loại vật liệu, từ bích kim loại (như inox 304, inox 316) đến các loại bích nhựa, đều có những ưu và nhược điểm riêng. Khi đối mặt với môi trường hóa chất ăn mòn khắc nghiệt, các kỹ sư piping thường phải so sánh Mặt Bích PVDF với các loại mặt bích nhựa phổ biến khác.

Dưới đây là bảng so sánh chuyên sâu về các đặc tính cốt lõi giữa Mặt Bích PVDF và các loại mặt bích nhựa phổ biến (như chuẩn ASME Class 150):

Tại sao lại chọn PVDF? Giải Giải Pháp Cân Bằng Hoàn Hảo

Câu hỏi phổ biến là: "Tại sao lại chọn PVDF, một vật liệu đắt tiền, khi mà PTFE có khả năng chống hóa chất tuyệt vời hơn?"

Câu trả lời nằm ở sự cân bằng hoàn hảo (perfect balance) giữa các đặc tính mà Mặt Bích PVDF mang lại cho hệ thống:

1. Cân bằng giữa khả năng chống hóa chất và độ bền cơ học: PVDF có khả năng chống hóa chất gần như tuyệt đối, vượt xa PVC và PP, nhưng lại có độ cứng và độ bền cơ học cao hơn hẳn so với PTFE dẻo dai nhưng "mềm". Lực torque siết bu lông lớn có thể làm vênh mặt bích PTFE, gây rò rỉ, trong khi PVDF chịu lực tốt hơn nhiều.

2. Cân bằng về chi phí và tuổi thọ: Mặc dù đắt tiền, PVDF mang lại sự an tâm tuyệt đối và tuổi thọ dài lâu cho hệ thống piping. Việc lựa chọn PVC hay PP cho môi trường ăn mòn mạnh có thể dẫn đến hỏng hóc sớm, gây rò rỉ, cháy nổ, làm hỏng thiết bị và ảnh hưởng trực tiếp đến sự an toàn của con người và hệ thống. Chi phí sửa chữa và thời gian dừng hệ thống (downtime) lúc này sẽ vượt xa chi phí đầu tư ban đầu cho Mặt Bích PVDF.

Do đó, Mặt Bích PVDF là giải pháp hiệu quả và bền vững dài hạn cho các hệ thống đường ống piping công nghiệp vận chuyển hóa chất ăn mòn khắc nghiệt. Đừng để những sai sót nhỏ về thông số kỹ thuật hay quy trình lắp đặt làm ảnh hưởng đến tiến độ dự án. Hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được tư vấn và nhận báo giá các loại Mặt Bích PVDF chất lượng cao.

Ứng Dụng Thực Tế

Applications of Mặt Bích PVDFs trong Công Nghiệp

Nhờ sự phối hợp tuyệt vời của các đặc tính lý, hóa và cơ học – khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ tốt và độ bền cơ học cao, thép không gỉ Mặt Bích PVDF đã khẳng định vị thế là một trong những loại phụ kiện mặt bích quan trọng nhất. Nó không chỉ phổ biến mà còn là một giải pháp vật liệu tiên tiến, gần như không thể thay thế trong các ngành công nghiệp hiện đại, đặc biệt là các hệ thống đường ống quy mô lớn vận chuyển các hóa chất khắc nghiệt.

Mặt Bích PVDF được sử dụng rộng rãi và phổ biến trong hầu hết các ngành công nghiệp, mang lại sự an toàn và tuổi thọ dài lâu cho hệ thống piping.

1. Chemical Processing Industry (Ngành công nghiệp hóa chất)

Trong các nhà máy hóa chất và các cơ sở chế biến:

• Hệ thống đường ống (piping): Mặt Bích PVDF được dùng vô cùng rộng rãi cho hệ thống piping, van, bơm và các bồn chứa.

• Ứng dụng: Vận chuyển các loại axit mạnh (như sulfuric, nitric, clohydric), bazơ, chất oxy hóa và dung môi mạnh. Khả năng chống ăn mòn lỗ (pitting corrosion) tuyệt vời là yếu tố cốt lõi.

2. Semiconductor Industry (Ngành công nghiệp bán dẫn)

Trong ngành bán dẫn, một quy trình vận hành siêu tinh khiết là ưu tiên tuyệt đối:

• Độ tinh khiết cao: PVDF có cấu trúc tinh thể đặc biệt giúp nó không nhiễm từ và có độ tinh khiết cực cao. Vật liệu này gần như không phóng thích bất kỳ tạp chất ion hay hữu cơ nào vào môi chất.

• Chống ăn mòn lỗ (pitting corrosion): PVDF chống ăn mòn lỗ (pitting corrosion) tuyệt vời, ngăn chặn hiệu quả sự tấn công của các chất oxy hóa mạnh dùng trong các quy trình làm sạch wafer.

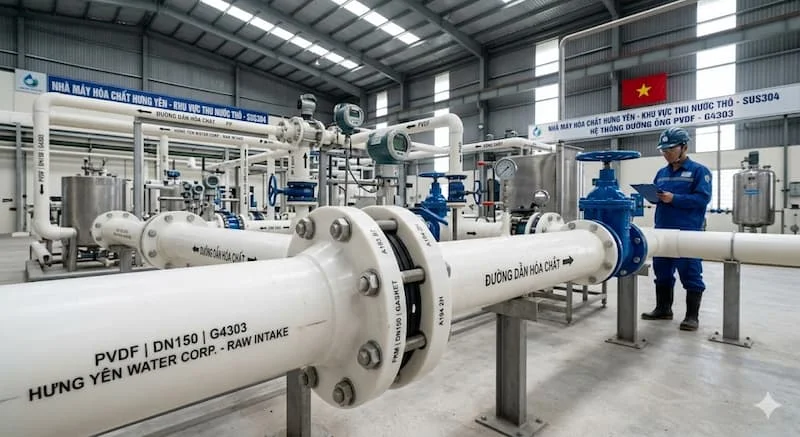

3. Water Treatment Systems (Hệ thống xử lý nước)

Trong các mạng lưới cấp nước đô thị, xử lý nước thải:

• Khử trùng: Mặt Bích PVDF được dùng trong các hệ thống khử trùng (sử dụng ozone, clo mạnh, clo dioxide), hệ thống lọc nước công nghiệp hoặc xử lý nước thải chứa hóa chất.

• Dễ bảo trì: Khả năng tháo lắp dễ dàng là yếu tố sống còn để vệ sinh, thông ống và thay thế các đoạn ống bị hỏng mà không làm gián đoạn việc cung cấp nước cho khu vực.

Sai lầm thường gặp: Việc chọn mua sai sản phẩm có thể dẫn đến hậu quả nghiêm trọng. Đừng bao giờ chọn sai kích thước bích, chọn sai tiêu chuẩn flange, siết bu lông không đều hoặc sử dụng gasket không phù hợp. Những sai sót này có thể gây rò rỉ, cháy nổ, làm hỏng thiết bị và ảnh hưởng trực tiếp đến sự an toàn của con người và hệ thống.

Hướng Dẫn/Checklist

How to Choose a Mặt Bích PVDF: Giải Pháp Tối Ưu Cho Hệ Thống Piping

Việc lựa chọn đúng thép không gỉ PVDF flange là một quyết định kỹ thuật-kinh tế cực kỳ quan trọng, đóng vai trò nền tảng cho sự an toàn và hiệu suất của toàn bộ hệ thống đường ống piping công nghiệp. Một sự sai sót nhỏ trong việc xem xét các yếu tố dưới đây có thể dẫn đến rò rỉ, cháy nổ, làm hỏng thiết bị và ảnh hưởng trực tiếp đến sự an toàn của con người và hệ thống. Để đảm bảo kết nối hoạt động hiệu quả, doanh nghiệp và đội ngũ kỹ thuật cần xem xét kỹ lưỡng các yếu tố cốt lõi sau.

1. Chemical Compatibility (Tương thích hóa học)

Đây là yếu tố quan trọng nhất. Cần xác định chính xác môi trường mà vật liệu sẽ phải đối mặt:

• Axit, bazơ, dung môi mạnh: Kiểm tra hóa chất trong hệ thống piping có phù hợp với vật liệu nhựa PVDF không. Mặc dù PVDF trơ với hầu hết các axit và bazơ, nó có thể bị tấn công bởi một số loại dung môi hữu cơ mạnh hoặc các chất oxy hóa mạnh ở nồng độ cao.

• Xác định chính xác môi trường: Cần xác định hóa chất trong hệ thống (ví dụ: nước Hưng Yên, hóa chất Thông thường).

2. Temperature Range (Khoảng nhiệt độ)

Khác với nhiều loại nhựa thông thường như PVC, PP có phạm vi nhiệt độ hoạt động tương đối rộng, đáp ứng yêu cầu của nhiều quy trình công nghiệp:

• Nhiệt độ hoạt động: PVDF có thể hoạt động liên tục trong khoảng nhiệt độ rộng, từ lạnh âm –40°C đến nhiệt độ cao khoảng 140°C. Đảm bảo nhiệt độ vận hành nằm trong giới hạn của vật liệu nhựa PVDF để tránh hỏng hóc sớm.

3. Pipe Size and Standard (Kích thước và tiêu chuẩn)

Xác định kích thước và tiêu chuẩn flange là cực kỳ logic và thiết yếu cho bất kỳ kỹ sư piping nào để đảm bảo tính lắp lẫn của vật liệu và tránh sai sót trong thiết kế và thu mua:

• DN / NPS: Xác định chính xác DN / NPS (Kích thước đường ống định danh).

• Tiêu chuẩn flange: Xác định chuẩn flange (như chuẩn ASME Class 150, 300, 600).

Checklist nhanh:

• Đã kiểm tra tiêu chuẩn flange (ví dụ: MTC M30 PN16 Steel Pipe Flange Connection)?

• Đã xác định chính xác hóa chất (ví dụ: nước Hưng Yên, hóa chất Thông thường)?

• Đã chọn đúng dạng sản phẩm (ví dụ: Ống, Flange, Tấm)?

• Đã kiểm tra chứng chỉ vật liệu (Mill Test Certificate - MTC)?

FAQ: Câu Hỏi Thường Gặp

What is PVDF flange used for?

PVDF flange được dùng vô cùng rộng rãi trong các hệ thống piping công nghiệp vận chuyển hóa chất ăn mòn lỗ (pitting corrosion) hoặc chất lỏng đặc biệt yêu cầu độ tinh khiết cao.

Why is PVDF better than PVC?

PVDF flange là giải pháp hiệu quả và bền vững dài hạn hơn hẳn PVC nhờ các đặc tính vượt trội: khả năng chống hóa chất ăn mòn tuyệt vời hơn (trơ với axit, bazơ loãng, dung môi mạnh) và chịu nhiệt cao hơn (hoạt động đến 140°C thay vì chỉ ~60°C của PVC).

What temperature can PVDF handle?

Vật liệu nhựa PVDF có phạm vi nhiệt độ hoạt động tương đối rộng, đáp ứng yêu cầu của nhiều quy trình công nghiệp khắc nghiệt: từ lạnh âm –40°C đến nhiệt độ cao khoảng 140°C. Một số loại PVDF đặc biệt có thể chịu được nhiệt độ cao hơn trong thời gian ngắn.

Is PVDF suitable for chemical piping?

Có. PVDF flange là giải pháp vật liệu nhựa tiên tiến và rất phổ biến trong chemical piping systems công nghiệp hiện đại vận chuyển hóa chất ăn mòn khắc nghiệt.

Kết Luận

PVDF flange là một thành phần quan trọng trong các hệ thống đường ống piping công nghiệp hiện đại, đóng vai trò là "khớp nối" vững chắc, cho phép môi chất chảy qua đồng thời mang lại sự linh hoạt vượt trội trong tháo lắp khi bảo trì.

Nhờ các đặc tính lý, hóa và cơ học vượt trội của vật liệu nhựa PVDF – khả năng chống ăn mòn tuyệt vời, độ bền hóa học cao và chịu nhiệt độ tốt – loại flange này được sử dụng rộng rãi và gần như không thể thay thế trong các hệ thống piping phức tạp. Từ ngành công nghiệp hóa chất khắc nghiệt yêu cầu độ kín và tuổi thọ dài lâu, công nghiệp bán dẫn siêu tinh khiết chống ăn mòn lỗ (pitting corrosion), đến các mạng lưới cấp nước đô thị xử lý nước.

Việc hiểu rõ về định nghĩa, cấu tạo, phân loại, ứng dụng thực tế và các sai lầm thường gặp là cực kỳ logic và thiết yếu cho bất kỳ kỹ sư piping hay đơn vị vận hành nào. Sự am hiểu này không chỉ giúp bạn thiết kế và lựa chọn sản phẩm đạt chuẩn, phù hợp với yêu cầu khắc nghiệt của hệ thống, mà còn đảm bảo toàn vẹn về mặt an toàn và hiệu suất của toàn bộ công trình. Đừng để những sai sót nhỏ về thông số kỹ thuật hay quy trình lắp đặt làm ảnh hưởng đến tiến độ dự án. Hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được tư vấn và nhận báo giá các loại PVDF flange chất lượng cao cho dự án piping của bạn.
