Bích thép rỗng D100: Hiểu đúng thông số để tránh lãng phí chi phí thi công

Trong thực tế thi công hệ thống đường ống, một tình huống "dở khóc dở cười" thường xuyên xảy ra: Đội ngũ kỹ thuật đặt mua hàng loạt bích thép rỗng, nhưng khi đưa vào lắp ráp thì các lỗ bulong không khớp, hoặc đường kính trong của bích lệch hoàn toàn so với đường kính ngoài của ống. Sai lầm tưởng chừng nhỏ này dẫn đến những hậu quả dây chuyền nghiêm trọng.

Việc đặt nhầm giữa chuẩn "D100" (đường kính ngoài 100mm) và chuẩn danh định DN100 không chỉ khiến doanh nghiệp tốn thêm chi phí gia công lại, mà còn làm chậm tiến độ công trình cả tuần lễ. Nguy hiểm hơn, nếu cố tình "chế" lại để lắp đặt, hệ thống rất dễ gặp tình trạng rò rỉ, mất an toàn dưới áp suất vận hành cao.

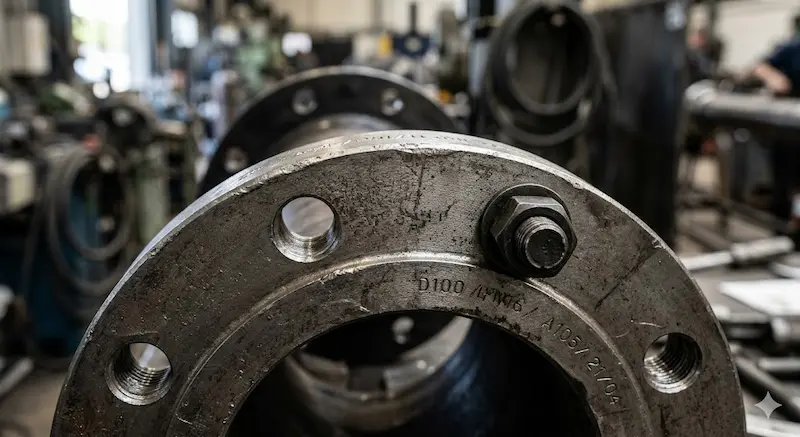

Bích thép rỗng là gì?

Về cơ bản, bích thép rỗng là phụ kiện cơ khí có dạng hình tròn (hoặc vuông tùy biến), được đục lỗ ở giữa (lỗ tâm) để lồng vào đường ống và hàn kết nối. Mục đích chính của nó là tạo ra một mặt phẳng liên kết, cho phép nối hai đoạn ống lại với nhau hoặc nối ống với van, máy bơm thông qua hệ thống bulong.

Tuy nhiên, thuật ngữ "D100" trong ngành ống thép thường gây nhầm lẫn lớn. Bạn cần phân biệt rõ hai khả năng:

• Trường hợp 1: Bích có đường kính ngoài (OD) đúng 100mm. Đây thường là loại bích phi tiêu chuẩn hoặc bích gia công riêng.

• Trường hợp 2: Bích dành cho ống DN100 (tương đương đường kính ngoài ống là 114.3mm). Đây là loại phổ biến nhất trong công nghiệp.

Cấu tạo của một mặt bích rỗng D100 tiêu chuẩn bao gồm:

• Lỗ tâm (Bore): Nơi ống xuyên qua hoặc tiếp xúc để hàn.

• Lỗ bulong (Bolt Holes): Được khoan chính xác theo vòng tròn để bắt chặt với mặt bích đối diện.

• Mặt tiếp xúc (Facing): Có thể là mặt phẳng (FF) hoặc mặt lồi (RF) để đặt gioăng làm kín.

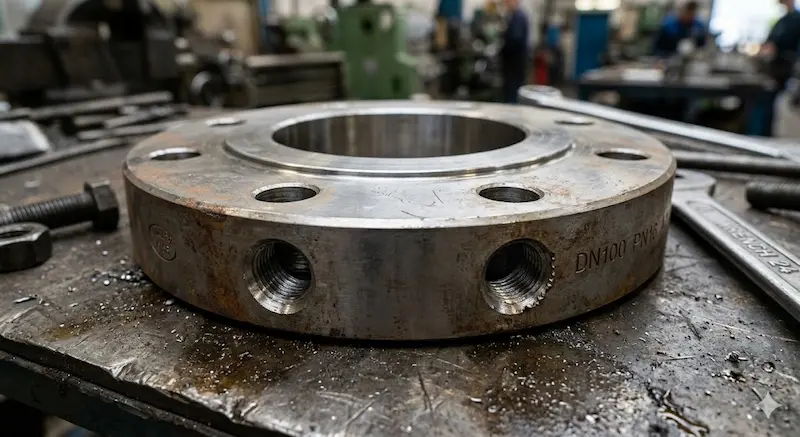

Nguyên lý hoạt động của bích thép rỗng

Nguyên lý cốt lõi của bích thép rỗng dựa trên sự kết hợp giữa lực siết bulong và vật liệu làm kín (gioăng). Khi hai mặt bích được ép sát vào nhau, lớp gioăng (tết chèn) nằm ở giữa sẽ bị biến dạng dưới áp lực siết, lấp đầy các khe hở li ti trên bề mặt kim loại, từ đó ngăn chặn hoàn toàn dòng lưu chất thoát ra ngoài.

Khác với phương pháp hàn trực tiếp hai đầu ống (hàn nối đầu), việc sử dụng mặt bích mang lại tính linh động cực cao cho hệ thống. Nó cho phép:

• Tháo lắp dễ dàng: Chỉ cần nới lỏng bulong là có thể tách rời các đoạn ống.

• Bảo trì nhanh chóng: Thay thế van, thiết bị đo hoặc vệ sinh đường ống mà không cần cắt bỏ cấu trúc thép.

• Chuyển đổi vật liệu: Kết nối giữa các đoạn ống có vật liệu khác nhau một cách an toàn.

Phân loại bích thép rỗng trên thị trường

Sai lầm lớn nhất của người mua là nghĩ rằng mọi loại bích thép rỗng đều giống nhau. Thực tế, chúng được phân loại rất khắt khe dựa trên ba tiêu chí chính:

1. Theo tiêu chuẩn kỹ thuật (Standard)

Đây là yếu tố quyết định các lỗ bulong có khớp nhau hay không:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 10K, 20K).

• Tiêu chuẩn ANSI/ASME (Mỹ): Dùng cho hệ thống dầu khí, áp lực cao (Class 150, 300...).

• Tiêu chuẩn DIN (Đức) & BS (Anh): Thường dùng trong các dự án vốn châu Âu hoặc hệ thống nước.

2. Theo kiểu dáng kết nối

• Slip-on (Bích hàn trượt): Ống được đút vào trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt, giá rẻ.

• Weld Neck (Bích hàn cổ): Có phần cổ dài để hàn nối đầu với ống. Chịu được áp suất và nhiệt độ cực cao.

• Socket Weld (Bích hàn bọc đúc): Ống được đưa vào một khoảng khấc và hàn một đường duy nhất. Thường dùng cho ống kích thước nhỏ nhưng áp suất cao.

3. Theo vật liệu chế tạo

• Thép đen (Carbon Steel): Dùng cho nước, hơi nóng, dầu khí nhẹ.

• Thép mạ kẽm: Chống gỉ sét tốt hơn, thường dùng cho hệ thống PCCC.

• Inox (Stainless Steel 304/316): Chống ăn mòn hóa chất, dùng trong thực phẩm, dược phẩm.

Thông số kỹ thuật chi tiết của bích D100

Để tránh mua sai hàng, bạn cần đối chiếu bảng thông số kỹ thuật của bích thép rỗng (ở đây ví dụ theo chuẩn phổ biến JIS 10K cho DN100):

Lưu ý: Nếu bạn mua bích theo chuẩn ANSI Class 150, số lỗ bulong vẫn có thể là 8 nhưng đường kính vòng chia lỗ và độ dày sẽ khác hoàn toàn so với chuẩn JIS. Luôn luôn phải xác định tiêu chuẩn trước khi xem thông số.

So sánh bích rỗng D100 với các loại mặt bích khác

Sự khác biệt lớn nhất nằm ở tính năng vận hành. Nhiều người thường nhầm lẫn giữa bích rỗng và bích đặc (blind flange).

• Bích rỗng D100: Có lỗ ở giữa, dùng để dòng chảy đi qua và kết nối các đoạn ống liên tục.

• Bích đặc (Blind): Không có lỗ tâm, dùng để bít đầu ống, ngăn dòng chảy tại các điểm chờ hoặc cuối đường ống.

Nếu so sánh bích rỗng kiểu Slip-on (hàn trượt) với Weld Neck (hàn cổ):

• Ưu điểm của bích rỗng D100 Slip-on: Chi phí thấp, không yêu cầu thợ hàn có tay nghề quá cao khi cắt ống (vì ống có thể lồng vào trong bích, sai số chiều dài ống cho phép lớn hơn).

• Nhược điểm: Khả năng chịu rung động và áp lực xung kích kém hơn bích hàn cổ do đường hàn không tiếp xúc trực tiếp vào tiết diện chịu lực chính của ống.

Vì sao chọn sai bích D100 là lỗi phổ biến nhất?

Trong quá trình tư vấn, chúng tôi nhận thấy 3 lý do chính khiến khách hàng chọn sai bích thép rỗng:

1. Nhầm lẫn giữa D và DN: Khách hàng đo thực tế đường kính ống là 114mm nhưng lại đi tìm mua bích có đường kính lỗ 100mm (vì nghĩ D100 là 100mm). Kết quả là ống không đút lọt vào bích.

2. Không kiểm tra tiêu chuẩn hệ thống: Một công trình dùng toàn bộ van chuẩn DIN (Đức) nhưng lại mua bích chuẩn JIS (Nhật) để kết nối. Khi lắp, các lỗ bulong bị lệch nhau khoảng vài milimet, không thể xỏ bulong qua được.

3. Bỏ qua áp lực làm việc: Sử dụng bích chịu áp PN10 (10 bar) cho hệ thống có áp suất vận hành lên đến 15 bar, dẫn đến hiện tượng cong vênh mặt bích và rò rỉ sau một thời gian ngắn.

Ứng dụng thực tế của bích thép rỗng D100

Nhờ kích thước trung bình (không quá lớn như D500, không quá nhỏ như D15), bích thép rỗng là "linh hồn" trong nhiều hệ thống kỹ thuật:

• Hệ thống cấp thoát nước: Kết nối các trục ống dẫn nước chính trong tòa nhà, khu công nghiệp.

• Hệ thống PCCC: Đây là kích thước tiêu chuẩn cho các đường ống cứu hỏa, các cụm bơm chữa cháy trung tâm.

• Hệ thống HVAC (Chiller): Dùng để kết nối đường ống nước lạnh cho hệ thống điều hòa trung tâm.

• Ngành dầu khí nhẹ và hóa chất: Sử dụng các dòng bích rỗng inox D100 để dẫn lưu chất có tính ăn mòn hoặc xăng dầu.

Điều kiện sử dụng lý tưởng: Các hệ thống có áp lực trung bình và yêu cầu bảo trì định kỳ cao. Với các hệ thống áp suất cực cao (trên 40 bar), các kỹ sư thường chuyển sang dùng bích hàn cổ thay vì bích rỗng thông thường.

Sai lầm thường gặp khi lắp đặt mặt bích

Ngay cả khi bạn đã mua đúng loại bích thép rỗng, việc lắp đặt sai kỹ thuật vẫn dẫn đến rủi ro:

• Siết bulong không đều: Nếu bạn siết chặt hoàn toàn một bên trước khi siết bên đối diện, mặt bích sẽ bị vênh, làm hỏng gioăng và gây rò rỉ ngay khi thử áp.

• Sử dụng gioăng sai loại: Dùng gioăng cao su thường cho hệ thống hơi nóng (Steam) sẽ khiến gioăng bị chảy xệ. Hệ thống hơi bắt buộc dùng gioăng chì hoặc gioăng không Amiang.

• Cố tình kéo bích: Khi hai đầu ống bị lệch, thợ thi công thường dùng bulong siết thật mạnh để kéo hai mặt bích lại gần nhau. Điều này tạo ra ứng lực dư rất lớn, dễ gây nứt mối hàn hoặc gãy bulong.

Hướng dẫn cách chọn bích thép rỗng D100 chuẩn 100%

Để không bao giờ mua sai hàng, hãy tuân thủ Checklist sau đây:

•  Xác định thông số ống: Đường kính ngoài của ống bạn đang dùng là bao nhiêu? (Ví dụ: 114.3mm thì chọn bích DN100).

•  Kiểm tra tiêu chuẩn (Standard): Hệ thống hiện tại đang theo chuẩn gì? (JIS, ANSI, DIN hay BS?).

•  Áp suất làm việc (Pressure Rating): PN10, PN16 hay Class 150?

•  Môi trường sử dụng: Nước sạch (thép đen/mạ kẽm), nước thải/hóa chất (Inox), hay thực phẩm?

•  Kiểu mặt tiếp xúc: Bạn cần mặt phẳng (FF) hay mặt có gờ (RF)?

Lưu ý quan trọng khi lắp đặt

Khi bắt đầu lắp ráp bích thép rỗng D100 vào hệ thống, hãy nhớ 3 quy tắc vàng:

1. Siết chéo hình sao: Luôn siết bulong theo thứ tự đối diện nhau để lực ép phân bổ đều lên bề mặt gioăng.

2. Làm sạch bề mặt: Trước khi đặt gioăng, phải đảm bảo mặt bích không có rỉ sét, bụi bẩn hoặc vết trầy xước sâu.

3. Kiểm tra rò rỉ: Sau khi lắp xong, hãy thử áp lực nước (Hydrotest) ở mức 1.5 lần áp suất làm việc để đảm bảo mọi mối nối đều kín khít.

Câu hỏi thường gặp (FAQ)

1. Bích D100 có phải là DN100 không?

Trong đa số trường hợp dân dụng, người ta gọi chung là D100 cho ống DN100 (phi 114). Tuy nhiên, nếu theo nghĩa đen D100 là đường kính 100mm thì nó sẽ nhỏ hơn chuẩn DN100. Bạn cần làm rõ với nhà bán hàng về đường kính lỗ tâm.

2. Bích thép rỗng D100 chịu được áp lực bao nhiêu?

Khả năng chịu áp phụ thuộc vào độ dày và tiêu chuẩn. Ví dụ: JIS 10K chịu 10 bar, PN16 chịu 16 bar, ANSI Class 300 có thể chịu tới hơn 50 bar.

3. Khi nào nên chọn bích inox thay vì bích thép mạ kẽm?

Nếu hệ thống của bạn dẫn nước mặn, hóa chất hoặc đặt trong môi trường gần biển, hãy chọn bích inox 304 hoặc 316 để tránh bị ăn mòn sau vài tháng sử dụng.

4. Có thể dùng bích rỗng thay cho bích hàn cổ trong hệ thống áp lực cao không?

Không nên. Bích hàn cổ (Weld Neck) có thiết kế truyền ứng suất vào ống tốt hơn, chịu được sự co giãn nhiệt và rung động mạnh hơn so với bích rỗng Slip-on.

Kết luận

Việc lựa chọn và sử dụng bích thép rỗng D100 tưởng chừng đơn giản nhưng lại đòi hỏi sự am hiểu sâu sắc về các tiêu chuẩn kỹ thuật quốc tế. Một lựa chọn sai lầm có thể dẫn đến lãng phí tài chính, đình trệ thi công và tiềm ẩn nguy cơ mất an toàn hệ thống Bích thép rỗng d100.
