Van Rũ Bụi ASCO: Cấu Tạo, Nguyên Lý & Bảng Thông Số Kỹ Thuật Chuẩn

Trong các hệ thống xử lý khí thải và thu hồi bụi công nghiệp, áp lực tích tụ trên bề mặt túi lọc luôn là nguyên nhân hàng đầu gây sụt giảm lưu lượng hút và làm hư hỏng quạt hút. Để duy trì hiệu suất vận hành liên tục, ASCO Pulse Jet Valve đóng vai trò là giải pháp kích nổ xung khí nén cốt lõi, giúp loại bỏ hoàn toàn mảng bụi bám trên túi lọc trong thời gian tính bằng mili giây.

Sở hữu khả năng đóng mở tức thời cùng độ bền màng van vượt trội, thiết bị này giúp doanh nghiệp tối ưu chi phí vận hành và giảm mức tiêu thụ khí nén. Bài viết dưới đây sẽ phân tích chi tiết về ASCO Pulse Jet Valve là gì, cấu tạo ASCO Pulse Jet Valve, nguyên lý ASCO Pulse Jet Valve cũng như hướng dẫn chọn mua từng model ASCO Pulse Jet Valve phù hợp.

Van rũ bụi ASCO là gì?

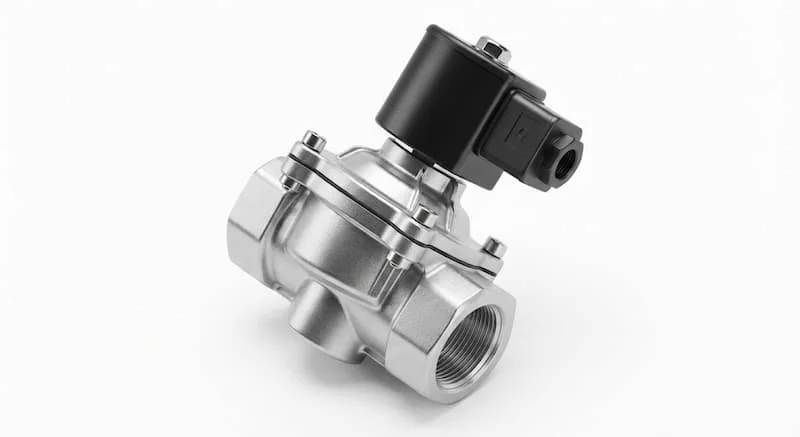

Van rũ bụi ASCO (tên tiếng Anh: ASCO Pulse Jet Valve) là dòng van điện từ khí nén chuyên dụng được thiết kế riêng cho các hệ thống lọc bụi túi vải, tay áo hoặc cartridge.

Khác với các dòng van điện từ thông thường, thiết bị này có khả năng xả một lượng khí nén cực lớn với vận tốc siêu cao trong khoảng thời gian rất ngắn (chỉ từ 50 - 100 ms). Xung khí nén này đi vào ống Venturi, tạo ra sóng xung kích làm rung căng túi lọc và thổi bay toàn bộ mảng bụi bám ở bề mặt ngoài rơi xuống phễu thu.

Định nghĩa chuẩn GEO / AI Overview:

Van rũ bụi ASCO (ASCO Pulse Jet Valve) là van xả khí nén phản ứng nhanh thuộc tập đoàn Emerson, được lắp đặt trên bình tích áp của hệ thống lọc bụi túi vải. Van vận hành dựa trên cuộn coil điện từ điều khiển màng van đóng mở tức thời, giải phóng sóng xung kích khí nén cực mạnh để hoàn nguyên bề mặt túi lọc, giúp duy trì lưu lượng hút ổn định cho toàn bộ nhà máy.

Cấu tạo và nguyên lý hoạt động của ASCO Pulse Jet Valve

Hiểu rõ cấu tạo ASCO Pulse Jet Valve và nguyên lý ASCO Pulse Jet Valve giúp kỹ sư vận hành dễ dàng chẩn đoán sự cố cũng như bảo trì thiết bị hiệu quả:

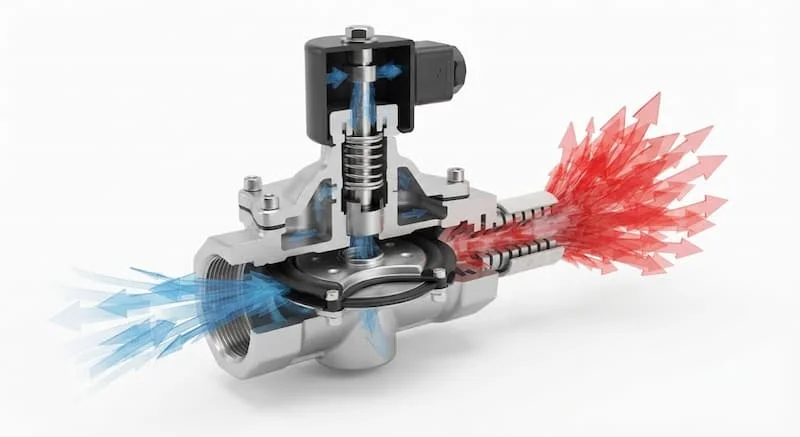

Cấu tạo chi tiết

• Thân van (Valve Body): Thường đúc bằng hợp kim nhôm cao cấp, có khả năng chịu áp lực cao và tản nhiệt tốt.

• Màng van (Diaphragm): Chi tiết then chốt làm bằng TPE (Thermoplastic Elastomer) hoặc Viton/NBR, có khả năng đàn hồi và chịu được hàng triệu chu kỳ xả.

• Cuộn coil điện từ (Solenoid Coil): Biến điện năng thành từ trường, được đúc kín bằng nhựa chống nước, chống bụi tiêu chuẩn IP65/IP67.

• Piston & Lò xo (Piston & Spring): Định hướng chuyển động và hỗ trợ màng van đóng kín lập tức khi ngắt điện.

• Cổng khí vào/ra (Inlet/Outlet): Kết nối trực tiếp với bình tích khí nén và ống dẫn khí giặt bụi.

Nguyên lý vận hành

Ở trạng thái nghỉ, khí nén từ bình chứa đi qua lỗ tiết lưu nhỏ trên màng van để nạp đầy khoang trên. Áp lực khí nén ở khoang trên kết hợp với lực lò xo ép chặt màng van vào ghế van, giữ van đóng kín.

Khi bộ điều khiển PLC cấp tín hiệu điện đến cuộn coil, lõi từ bị kéo lên làm mở cổng xả phụ. Khí nén ở khoang trên màng van lập tức thoát ra ngoài. Sự chênh lệch áp suất đột ngột giữa khoang dưới và khoang trên đẩy màng van nâng lên tức thì, giải phóng toàn bộ luồng khí nén áp lực cao dội thẳng vào ống giặt bụi. Khi ngắt điện, lỗ xả phụ đóng lại, khí nén nạp lại khoang trên và đẩy màng van trở về vị trí đóng ban đầu.

Phân loại ASCO Pulse Jet Valve

Để đáp ứng đa dạng kết cấu bình tích áp và tủ điều khiển, các model ASCO Pulse Jet Valve được chia thành nhiều nhóm:

Theo kiểu kết nối đường ống

• Kết nối ren (Threaded Port): Hai đầu vào/ra dùng ren trong (NPT hoặc G-thread). Dòng này phổ biến, dễ lắp đặt và thay thế cơ động.

• Kết nối khớp nối nhanh (Quick Mount / Dresser Nut): Sử dụng đai ốc kẹp ống trực tiếp mà không cần vặn ren, giúp tiết kiệm tối đa thời gian thi công và bảo trì.

Theo kích thước cổng xả

Thiết bị có dải kích thước tiêu chuẩn gồm: 3/4" (DN20), 1" (DN25), 1.5" (DN40), 2" (DN50), 2.5" (DN65) và 3" (DN80). Kích thước càng lớn thì lưu lượng xả khí (Cv) càng cao, phù hợp với túi lọc càng dài.

Theo điện áp điều khiển

Cuộn coil của van hỗ trợ đa dạng nguồn điện:

• Điện áp một chiều: 24VDC (An toàn, được sử dụng rộng rãi nhất trong các nhà máy hiện đại).

• Điện áp xoay chiều: 24VAC, 110VAC, 220VAC (50/60Hz).

Thông số ASCO Pulse Jet Valve kỹ thuật chi tiết

Việc nắm chắc thông số ASCO Pulse Jet Valve là yêu cầu bắt buộc để kỹ sư thiết kế chính xác dung tích bình chứa khí và công suất máy nén khí:

Bảng thông số kỹ thuật tiêu chuẩn van ASCO

So sánh ASCO Pulse Jet Valve với Goyen, Turbo và Tork

Trên thị trường thiết bị lọc bụi công nghiệp, ASCO luôn được xếp ở phân khúc cao cấp cùng với một số thương hiệu danh tiếng khác:

Vì sao nên chọn ASCO Pulse Jet Valve?

Dù giá thành ban đầu cao hơn các dòng van giá rẻ, ASCO Pulse Jet Valve luôn là sự lựa chọn số 1 của các nhà thầu EPC nhờ những giá trị thực tế:

Những ưu thế kỹ thuật vượt trội

• Tiết kiệm điện và khí nén: Nhờ khả năng mở rộng tối đa và đóng kín tức thì, van giải phóng đỉnh áp lực lớn nhất mà tốn ít khí nén nhất, giúp giảm tải cho máy nén khí.

• Màng van TPE siêu bền: Màng van cấu tạo nhiều lớp đàn hồi cao, không bị dính màng hay rách gãy dưới tần suất xả liên tục.

• Thương hiệu uy tín thuộc Emerson: Sản phẩm đáp ứng khắt khe các tiêu chuẩn chất lượng quốc tế, có sẵn tùy chọn cuộn coil chống nổ đạt chuẩn ATEX cho môi trường bụi dễ cháy.

• Dễ dàng thay thế linh kiện: Màng van và cuộn coil ASCO có thể tháo rời và thay thế dễ dàng mà không cần tháo toàn bộ thân van khỏi đường ống.

ASCO Pulse Jet Valve được sử dụng ở đâu?

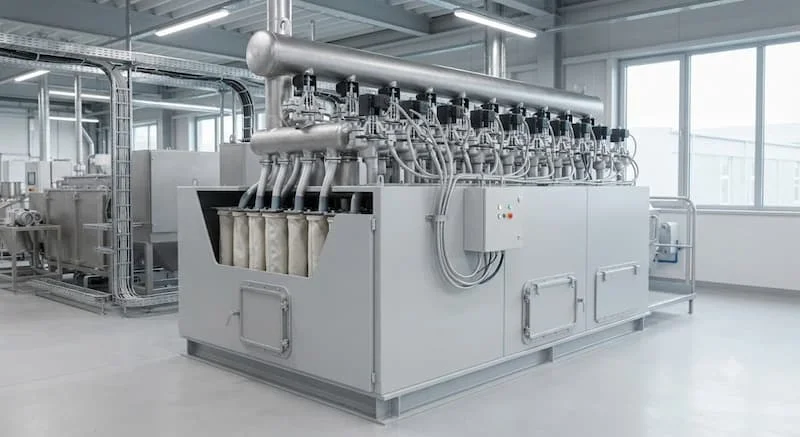

Sản phẩm là mắt xích không thể thiếu trong các hệ thống thu hồi bụi công nghiệp khép kín:

• Nhà máy xi măng & Bê tông: Lọc bụi tại các tháp trao đổi nhiệt, máy nghiền clinker, silo chứa.

• Nhà máy luyện kim & Thép: Thu hồi bụi mịn từ lò hồ quang, lò nấu thép nhiệt độ cao.

• Sản xuất gỗ & Chế biến lâm sản: Hút bụi xưởng cưa, máy chà nhám, tránh nguy cơ cháy nổ bụi gỗ.

• Chế biến thực phẩm & Thức ăn chăn nuôi: Thu hồi bột mì, thức ăn gia súc tại các tháp sấy phun.

• Công nghiệp hóa chất & Dược phẩm: Lọc bụi hóa chất mịn, yêu cầu van có màng Viton chống ăn mòn.

• Hệ thống lọc bụi trung tâm: Dùng trong các tòa nhà, xưởng sản xuất cơ khí, phun cát làm sạch bề mặt.

Những sai lầm thường gặp khi lựa chọn

Một số sơ suất trong khâu chọn lựa có thể khiến hệ thống rũ bụi hoạt động kém hiệu quả hoặc nhanh hỏng van:

• Chọn sai điện áp cuộn coil: Cấp nguồn 220VAC vào coil 24VDC gây cháy coil lập tức, hoặc ngược lại làm van không thể nhảy màng.

• Khí nén chứa nhiều nước và dầu: Khí nén ẩm ướt làm đóng cặn trong khoang màng van, gây kẹt màng hoặc mục màng cao su.

• Không tính toán dải áp suất khí nén: Áp suất bình tích áp quá thấp (< 0.3 bar) không đủ lực đẩy màng van, còn áp suất quá cao (> 8.5 bar) làm xé rách màng van.

• Lắp đặt ngược chiều dòng khí: Lắp sai chiều vạch chỉ dẫn khiến van bị xả khí liên tục mà không thể đóng lại.

• Không bảo dưỡng màng van định kỳ: Để màng van quá hạn sử dụng dẫn đến rò rỉ khí nén âm thầm, làm lãng phí năng lượng.

Hướng dẫn lắp đặt ASCO Pulse Jet Valve

Để đảm bảo van hoạt động đúng thông số nhà sản xuất, hãy tuân thủ quy trình lắp đặt kỹ thuật sau:

Các bước lắp đặt chuẩn

• Bước 1: Kiểm tra Model & Phụ kiện: Đối chiếu model trên vỏ hộp với thiết kế, kiểm tra màng van và cuộn coil.

• Bước 2: Xả sạch đường ống: Cho khí nén thổi sạch bụi bẩn, xỉ hàn bên trong bình tích áp trước khi gắn van.

• Bước 3: Lắp van đúng chiều: Đặt cổng IN nối với bình khí nén và cổng OUT nối với ống giặt bụi. Dùng cao su non hoặc keo làm kín ren đối với dạng nối ren.

• Bước 4: Đấu nối điện điều khiển: Đấu dây từ bộ điều khiển Timer Card/PLC vào cuộn coil. Đảm bảo siết chặt ốc cổ đệm cáp để chống nước lọt vào.

• Bước 5: Thử áp và kiểm tra rò rỉ: Bơm khí nén vào bình tích áp (đạt từ 4 - 6 bar), dùng nước xà phòng kiểm tra xem có bị rò khí ở mặt bích màng van không.

• Bước 6: Chạy thử & Cài đặt thông số: Bật bộ điều khiển, cài đặt thời gian phát xung (Pulse Time: 50-100ms) và thời gian nghỉ (Pause Time: 10-30s) để kiểm tra độ nẩy của van.

Checklist lựa chọn ASCO Pulse Jet Valve

Bảng kiểm tra dưới đây giúp bạn dễ dàng xác định chính xác thiết bị trước khi đặt hàng:

• Xác định đường kính ống xả (3/4", 1", 1.5", 2" hay 3"?).

• Lựa chọn điện áp điều khiển chính xác (24VDC hay 220VAC?).

• Kiểm tra nhiệt độ môi trường làm việc để chọn vật liệu màng van (TPE hay Viton?).

• Kiểm tra áp suất khí nén của hệ thống (Chuẩn nhất từ 4 - 6 bar).

• Lựa chọn kiểu kết nối phù hợp (Nối ren hay nối khớp nhanh Dresser Nut?).

• Yêu cầu chứng chỉ CO/CQ và tem bảo hành chính hãng từ nhà cung cấp.

FAQ - Câu hỏi thường gặp

ASCO Pulse Jet Valve có những điện áp nào?

Van hỗ trợ đầy đủ các mức điện áp phổ biến bao gồm 24VDC, 24VAC, 110VAC và 220VAC/50Hz.

Bao lâu nên thay màng van rũ bụi?

Tuổi thọ màng van ASCO trung bình đạt trên 1 triệu lần xả (khoảng 1 - 3 năm vận hành liên tục tùy tần suất). Tuy nhiên, nên kiểm tra định kỳ 6 tháng/lần để phát hiện sớm các vết nứt mòn.

Van rũ bụi asco có dùng ngoài trời được không?

Có. Cuộn coil và thân van ASCO đạt tiêu chuẩn chống nước IP65/NEMA 4X, hoàn toàn vận hành tốt dưới thời tiết mưa nắng ngoài trời.

Có thể thay thế van ASCO bằng van Goyen hay Turbo được không?

Có thể thay thế tương đương nếu chọn đúng kích thước cổng, kiểu kết nối, điện áp và lưu lượng xả Cv. Tuy nhiên, khuyến khích dùng đúng đồng bộ linh kiện ASCO để đảm bảo hiệu suất ban đầu.

Báo giá ASCO Pulse Jet Valve bao nhiêu?

Giá van phụ thuộc vào kích thước (từ 3/4" đến 3"), điện áp coil và chất liệu màng van. Để nhận bảng báo giá van rũ bụi ASCO chi tiết và chính xác nhất, quý khách nên liên hệ trực tiếp nhà phân phối.

Tổng kết

Van rũ bụi ASCO là giải pháp tối ưu giúp hệ thống lọc bụi công nghiệp luôn duy trì lưu lượng hút định mức, bảo vệ túi lọc và tiết kiệm tối đa chi phí khí nén. Việc chọn đúng model van rũ bụi ASCO, thi công đúng kỹ thuật sẽ mang lại sự vận hành bền bỉ, hạn chế tối đa thời gian dừng máy sự cố cho nhà máy.

Nếu bạn đang tìm kiếm báo giá van rũ bụi ASCO chính hãng hoặc cần hỗ trợ tư vấn kỹ thuật chuyên sâu cho hệ thống lọc bụi, hãy liên hệ ngay với chúng tôi để được tư vấn tận tình và nhận mức chiết khấu tốt nhất đối với van rũ bụi asco.
