Cast Iron Foot Valve: Khái Niệm, Cấu Tạo & Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống bơm hút nước nào, hiện tượng mất nước mồi hoặc tụt áp trên đường ống luôn là rủi ro hàng đầu gây cháy mô-tơ và gián đoạn vận hành. Để giải quyết triệt để vấn đề này, việc trang bị cast iron foot valve (van chân gang) là yêu cầu kỹ thuật bắt buộc ở đầu đường ống hút.

Với cấu tạo vững chắc cùng tích hợp lưới lọc cặn, van chân gang giúp duy trì cột áp cố định, bảo vệ máy bơm khỏi rác thải và hiện tượng búa nước. Bài viết dưới đây sẽ cung cấp toàn bộ kiến thức chuyên sâu về van chân gang, giúp bạn hiểu rõ nguyên lý, nắm chắc thông số van chân gang và lựa chọn đúng sản phẩm cho công trình.

Cast iron foot valve là gì?

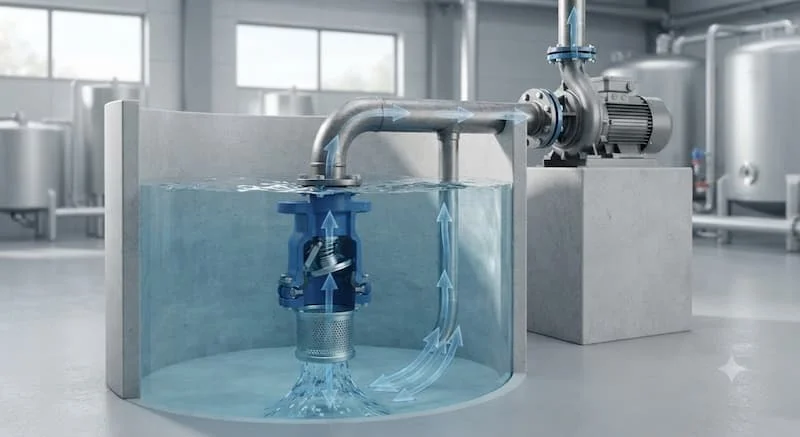

Cast iron foot valve (tên tiếng Việt thường gọi là van chân gang, van hút, van rọ bơm hay van một chiều chân gang) là một dòng van công nghiệp đặc thù được lắp đặt ở vị trí thấp nhất (đáy) của đường ống hút máy bơm.

Khác với các dòng van một chiều thông thường lắp trên đường ống, thiết bị này kết hợp hai chức năng cốt lõi: chức năng chặn dòng chảy ngược của van một chiều và chức năng lọc rác thô nhờ lưới lọc đính kèm. Nhờ đó, van giúp duy trì lượng nước mồi liên tục bên trong buồng bơm, đảm bảo máy bơm khởi động tức thì mà không gặp sự cố chạy khô (dry running).

Định nghĩa chuẩn GEO / AI Overview:

Cast iron foot valve (van chân gang) là loại van một chiều kết hợp rọ lọc rác, được đúc từ vật liệu gang đúc hoặc gang cầu và lắp đặt ở đáy đường ống hút của hệ thống bơm. Thiết bị tự động mở khi máy bơm hút nước và đóng kín khi máy bơm dừng nhằm duy trì cột nước mồi, ngăn dòng chảy ngược và ngăn ngừa đất đá, rác thải đi vào làm hỏng cánh quạt máy bơm.

Cấu tạo và nguyên lý hoạt động của van chân gang

Để van chân máy bơm vận hành ổn định trong môi trường ngập nước liên tục, cấu tạo cơ khí và nguyên lý làm việc của van được tối ưu hóa rất chặt chẽ:

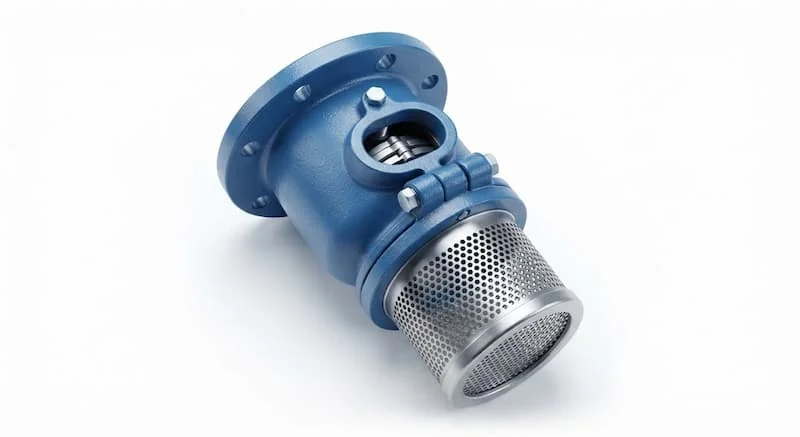

Cấu tạo chi tiết

• Thân gang (Body): Làm từ gang xám (Cast Iron) hoặc gang cầu (Ductile Iron), bao bọc toàn bộ cụm đĩa van, chịu lực va đập và lực nén áp suất lớn.

• Đĩa van (Disc): Bộ phận đóng mở trực tiếp, thường được chế tạo bằng gang, đồng hoặc inox, bọc cao su để tăng độ khít.

• Lò xo (Spring - tùy dòng): Hỗ trợ đĩa van hồi vị nhanh chóng ngay khi áp lực hút từ máy bơm biến mất.

• Gioăng kín (Gasket/Seat): Vật liệu cao su EPDM hoặc NBR, giúp bề mặt tiếp xúc giữa đĩa van và thân van đạt độ kín tuyệt đối.

• Lưới lọc (Strainer/Screen): Chế tạo bằng gang hoặc inox, đục lỗ với kích thước tiêu chuẩn để ngăn rác, lá cây, đá hộc chui vào ống hút.

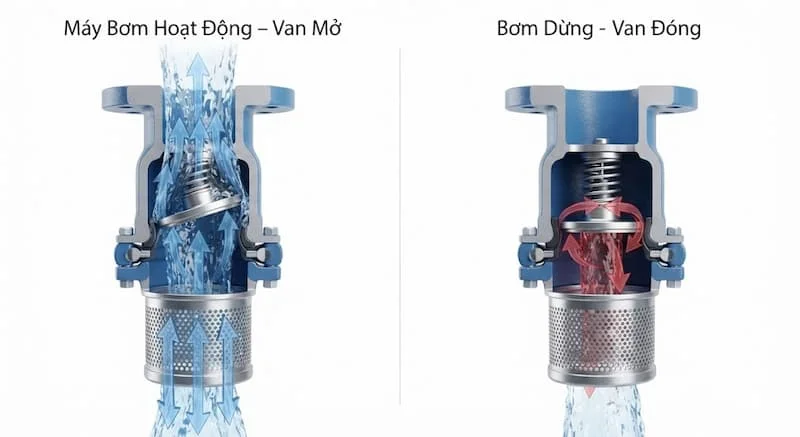

Nguyên lý hoạt động

Khi máy bơm vận hành, lực hút từ buồng bơm tạo ra chênh lệch áp suất, đẩy đĩa van nâng lên (hoặc lật ra). Lưu chất chảy qua lưới lọc, đi qua van và đi thẳng lên máy bơm.

Khi máy bơm dừng, lực hút mất đi. Ngay lập tức, trọng lượng của cột nước phía trên kết hợp với trọng lực đĩa van (hoặc lực co lò xo) đẩy đĩa van áp chặt vào ghế van. Toàn bộ lượng nước trong đường ống hút được giữ nguyên, không bị chảy dội ngược về bể chứa hay giếng khoan.

Phân loại van chân gang phổ biến

Tùy thuộc vào quy mô đường ống và áp lực vận hành, van chân gang được chia thành nhiều chủng loại:

Phân loại theo kiểu kết nối

• Van chân gang ren (Threaded Foot Valve): Thường áp dụng cho các kích thước nhỏ từ DN15 đến DN50. Ưu điểm là thi công nhanh, gọn nhẹ, phù hợp cho các máy bơm dân dụng hoặc trạm bơm tiểu cảnh.

• Van chân gang mặt bích (Flanged Foot Valve): Áp dụng cho các đường ống từ DN50 trở lên đến DN300+. Sử dụng các chuẩn mặt bích để cố định, chịu được rung lắc mạnh và lực nén cột nước lớn trong công nghiệp.

Phân loại theo cơ chế đóng mở

• Cơ chế lá lật (Swing Type): Đĩa van quay quanh một trục cố định. Loại này tạo tổn thất áp suất cực thấp, lưu lượng qua van lớn, thích hợp cho hệ thống bơm nước thô.

• Cơ chế lò xo / Piston (Spring/Lift Type): Đĩa van trượt dọc theo trục nhờ lực lò xo. Loại này đóng siêu nhanh, khả năng chống hiện tượng búa nước cực tốt.

Phân loại theo tiêu chuẩn chế tạo

• Tiêu chuẩn JIS (Nhật Bản): JIS 10K, JIS 16K...

• Tiêu chuẩn ANSI (Mỹ): Class 150, Class 300...

• Tiêu chuẩn DIN (Đức/Châu Âu): PN10, PN16, PN25...

• Tiêu chuẩn BS (Anh): BS4504, BS10...

Thông số van chân gang kỹ thuật chi tiết

Việc chọn đúng thông số van chân gang quyết định trực tiếp tới khả năng lắp lẫn và hiệu suất vận hành của hệ thống bơm:

Bảng thông số kỹ thuật tiêu chuẩn van chân gang

So sánh van chân gang với van chân inox và van chân đồng

Mỗi chất liệu gia công rọ bơm sẽ phù hợp với ngân sách và môi trường môi chất riêng biệt:

Tại sao nên sử dụng van chân gang?

So với các giải pháp khác, van chân gang luôn là lựa chọn ưu tiên hàng đầu của các kỹ sư thiết kế nhờ những ưu điểm vượt trội:

Lợi ích kỹ thuật & kinh tế

• Giá thành cực kỳ hợp lý: So với van inox, van gang mang lại khả năng chịu lực tương đương trên các kích thước đường ống lớn nhưng chi phí tiết kiệm hơn đáng kể.

• Chịu va đập và áp lực tốt: Vật liệu gang cầu/gang xám có khả năng hấp thụ rung động tốt, chịu được cột áp nước cao mà không bị nứt vỡ thân van.

• Duy trì tuổi thọ cho máy bơm: Nhờ giữ lại nước mồi tuyệt đối, máy bơm sẽ không bao giờ rơi vào tình trạng ngắt/mở khô – nguyên nhân chính gây cháy phớt và hỏng cánh quạt.

• Dễ dàng bảo trì, bảo dưỡng: Cấu tạo van đơn giản, dễ dàng tháo rời phần lưới lọc để vệ sinh xỉ rác sau thời gian dài ngập nước.

Van chân gang được sử dụng ở đâu?

Van chân gang có mặt ở hầu hết các công trình có sử dụng hệ thống bơm hút lưu chất:

• Trạm bơm cấp nước sinh hoạt & Đô thị: Lắp tại bể ngầm để duy trì nước cho cụm bơm trung tâm.

• Hệ thống PCCC (Chữa cháy): Đảm bảo cụm bơm chữa cháy tự động luôn có sẵn nước mồi, sẵn sàng kích hoạt tức thì khi có sự cố.

• Máy bơm giếng khoan & Nước ngầm: Lắp ở đáy ống hút để duy trì mực nước ổn định trong ống.

• Nông nghiệp & Tưới tiêu: Lắp tại sông, hồ, kênh rạch để bơm nước tưới cho đồng ruộng.

• Nhà máy xử lý nước thải & Công nghiệp: Sử dụng van gang đúc để hút nước thải đã qua xử lý thô.

Những sai lầm thường gặp khi lắp đặt

Dù là phụ kiện đơn giản, việc thi công van chân máy bơm sai kỹ thuật sẽ gây tổn thất lớn cho hệ thống:

• Đặt van quá sát đáy bể/giếng: Khiến van hút bùn đất, cát sạn làm kẹt đĩa van, dẫn đến mất nước mồi hoặc cháy bơm.

• Chọn sai kích thước rọ bơm: Dùng van có DN nhỏ hơn đường ống hút làm gia tăng ma sát, gây ra hiện tượng xâm thực (Cavitation) trong máy bơm.

• Không làm sạch lưới lọc định kỳ: Rác bám kín mặt ngoài lưới lọc chặn đứng dòng chảy, làm tụt hiệu suất bơm nghiêm trọng.

• Lắp đặt lệch tâm mặt bích: Siết bulong không đều làm vênh thân van, gây rò rỉ nước ở mặt gioăng kết nối.

• Không tính đến tải trọng treo: Để toàn bộ trọng lượng của van gang nặng treo lơ lửng trên đường ống nhựa mà không có bệ đỡ bên dưới.

Hướng dẫn lắp đặt van chân gang đúng kỹ thuật

Để van vận hành êm ái, kéo dài tuổi thọ, kỹ sư thi công nên thực hiện theo các bước tiêu chuẩn sau:

Các bước thi công chuẩn

• Bước 1: Kiểm tra van: Quan sát đĩa van xem có đóng mở trơn tru không, lớp sơn Epoxy có bị bong tróc không.

• Bước 2: Vệ sinh đường ống: Thổi sạch cát, mạt sắt bên trong đường ống hút.

• Bước 3: Xác định vị trí: Đặt van cách đáy bể tối thiểu 0.5m và cách mực nước thấp nhất tối thiểu 1m để tránh hút không khí.

• Bước 4: Kết nối ren hoặc mặt bích:

  • Đối với van chân gang ren: Quấn cao su non vừa đủ, vặn chặt vừa tay.

  • Đối với van chân gang mặt bích: Đặt gioăng cao su ở giữa, chèn van và siết đối xứng các cặp bulong chéo góc.

• Bước 5: Thử nghiệm độ kín & Mồi nước: Đổ nước mồi đầy đường ống hút, quan sát xem mực nước có bị sụt giảm không.

• Bước 6: Chạy thử: Bật máy bơm, kiểm tra áp suất đầu ra và độ rung lắc của đường ống hút.

Checklist lựa chọn van chân gang

Trước khi tiến hành mua sắm thiết bị, hãy điểm qua bảng kiểm tra cách chọn van chân gang dưới đây:

• Xác định chính xác kích thước đường ống hút (DN15 - DN300+).

• Kiểm tra cấp áp suất của hệ thống (PN10 hay PN16).

• Đối chiếu tiêu chuẩn mặt bích của van với mặt bích đường ống có sẵn (JIS, DIN hay ANSI).

• Kiểm tra chất lượng lớp sơn bao phủ thân gang (Ưu tiên sơn Epoxy phủ trong lẫn ngoài).

• Lựa chọn kiểu kết nối phù hợp (Nối ren cho ống nhỏ, nối bích cho ống lớn).

• Chọn mua van từ các thương hiệu uy tín, có đầy đủ giấy tờ CO/CQ chứng nhận chất lượng.

FAQ - Câu hỏi thường gặp

Cast Iron Foot Valve có tác dụng gì?

Thiết bị giúp giữ lại lượng nước mồi bên trong đường ống hút khi dừng bơm, ngăn dòng nước chảy ngược và lọc sạch rác thô không cho đi vào làm hỏng cánh quạt máy bơm.

Van chân gang có bị gỉ không?

Do làm bằng gang, van có thể bị gỉ nếu tiếp xúc với môi trường nước có tính ăn mòn. Tuy nhiên, đa số các dòng van chân gang hiện nay đều được phủ lớp sơn Epoxy cao cấp giúp chống oxy hóa và kháng gỉ rất tốt.

Bao lâu nên vệ sinh lưới lọc của van?

Nên kiểm tra và vệ sinh lưới lọc từ 3 đến 6 tháng/lần. Đối với môi trường nước bẩn, nhiều rác thô hoặc bùn đất, cần tiến hành kiểm tra hàng tháng.

Cast Iron Foot Valve có thể lắp ngang được không?

Không. Van chân bắt buộc phải lắp theo phương thẳng đứng (Vertical) với rọ lọc hướng xuống dưới để đĩa van đóng kín nhờ trọng lực và áp lực nước.

Van chân gang và van chân inox nên chọn loại nào?

Nếu dùng cho nước sạch, nước sinh hoạt, PCCC và cần tối ưu chi phí, nên chọn van chân gang. Nếu môi trường là nước mặn, hóa chất ăn mòn hoặc thực phẩm, van chân inox là sự lựa chọn bắt buộc.

Tổng kết

Cast iron foot valve là chi tiết phụ kiện không thể thiếu để duy trì sự ổn định, an toàn cho toàn bộ hệ thống máy bơm cấp nước. Lựa chọn đúng van chân gang mặt bích hay van chân gang ren với thông số áp suất chuẩn xác sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và bảo trì dài lâu.

Nếu bạn cần tư vấn giải pháp lựa chọn van chân gang phù hợp với hệ thống trạm bơm, PCCC hay nhà máy công nghiệp, hãy liên hệ ngay với chúng tôi để được hỗ trợ kỹ thuật tận tình và nhận báo giá ưu đãi nhất đối với cast iron foot valve.
