Cảm Biến Dòng Chảy Cho Máy Bơm Thường: Giải Pháp Tự Động Hóa & Bảo Vệ Động Cơ

Trong quá trình vận hành hệ thống cấp nước dân dụng lẫn công nghiệp, tình trạng máy bơm chạy khan (chạy không có nước) hay hoạt động liên tục khi cạn nguồn cấp là nguyên nhân hàng đầu gây cháy động cơ, hỏng phớt và lãng phí điện năng. Nhiều người thường nghĩ chỉ máy bơm tăng áp đắt tiền mới có tính năng tự ngắt thông minh. Tuy nhiên, việc trang bị cảm biến dòng chảy cho máy bơm thường là giải pháp tối ưu giúp biến một chiếc bơm cơ thông thường thành hệ thống vận hành hoàn toàn tự động. Thiết bị giúp nhận biết chính xác sự hiện diện của nước, bảo vệ máy bơm tối đa và kéo dài tuổi thọ công trình.

Cảm Biến Dòng Chảy Cho Máy Bơm Thường Là Gì?

Cảm biến dòng chảy cho máy bơm thường là thiết bị dùng để phát hiện sự có mặt hoặc lưu lượng của nước trong đường ống. Khi có hoặc mất dòng chảy, cảm biến sẽ gửi tín hiệu để bật, tắt hoặc bảo vệ máy bơm, giúp hệ thống vận hành tự động và hạn chế tình trạng chạy khan.

Về bản chất kỹ thuật, thiết bị đóng vai trò như một "công tắc kiểm soát" hoạt động dựa trên động lực học dòng chảy. Thay vì ngắt bơm theo áp suất tĩnh như rơ le áp lực truyền thống, thiết bị chỉ kích hoạt khi thực sự có lưu chất chuyển động bên trong ống. Điều này giúp loại bỏ triệt tiêu hiện tượng ngắt mở liên tục (tạch tạch) khi đường ống bị rò rỉ nhẹ, mang lại sự ổn định tuyệt đối cho hệ thống nước.

Nguyên Lý Hoạt Động Của Cảm Biến Dòng Chảy

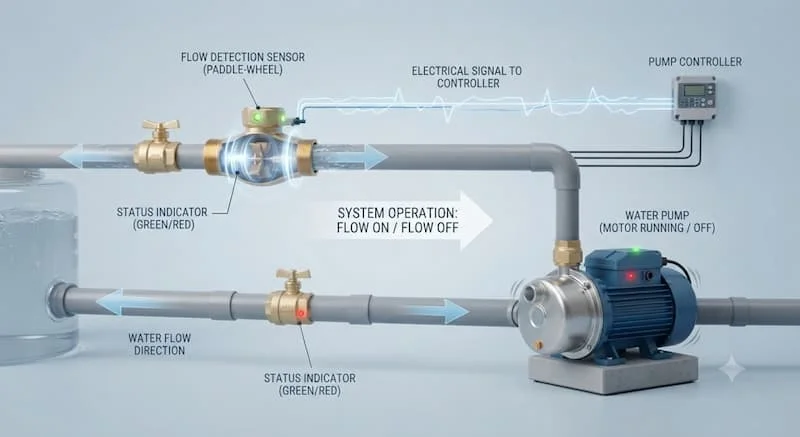

Cơ chế vận hành của cảm biến dòng chảy dựa trên sự biến đổi cơ học hoặc điện tử khi có nước chảy qua:

• Phát hiện dòng chảy: Khi người dùng mở vòi hoặc hệ thống yêu cầu cấp nước, lưu lượng nước chảy qua lòng cảm biến sẽ đẩy lá gạt (paddle), làm quay cánh quạt (impeller) hoặc di chuyển piston từ tính.

• Trích xuất tín hiệu: Sự dịch chuyển này kích hoạt nam châm làm đóng/mở công tắc lưỡi gà (Reed Switch), hoặc tác động lên cảm biến hiệu ứng Hall để xuất tín hiệu điện (ON/OFF hoặc xung điện áp).

• Điều khiển ngắt mở: Tín hiệu điện được gửi trực tiếp về cuộn hút rơ le/khởi động từ để đóng nguồn cho máy bơm chạy. Khi khóa vòi, dòng nước dừng lại, lực đẩy mất đi khiến cơ cấu hồi vị về vị trí ban đầu và ngắt máy bơm.

Nhờ cơ chế nhận biết thực tế này, việc lắp đặt cảm biến dòng chảy cho máy bơm thường không chỉ bảo vệ động cơ khỏi nguy cơ quá nhiệt mà còn giúp tiết kiệm lượng lớn điện năng tiêu thụ.

Cấu Tạo Cảm Biến Dòng Chảy

Một bộ cảm biến dòng chảy cho máy bơm thường tiêu chuẩn bao gồm các bộ phận cấu thành chính sau:

• Thân cảm biến (Housing): Thường đúc bằng đồng thau, inox 304/316 hoặc nhựa kỹ thuật ABS/POM chịu áp lực và chống ăn mòn.

• Bộ phận phát hiện dòng chảy: Cánh quạt, lá gạt kim loại/nhựa hoặc piston di động tùy thuộc vào dòng nguyên lý hoạt động.

• Nam châm vĩnh cửu & Cảm biến Hall: Đảm nhận chức năng tạo trường điện từ hoặc kích hoạt từ tính khi cơ cấu phát hiện dịch chuyển.

• Công tắc Reed hoặc Mạch điện tử: Nơi tiếp nhận tín hiệu từ tính để chuyển đổi thành tiếp điểm đóng/ngắt mạch điện.

• Đầu kết nối điện: Hộp đấu dây có chuẩn bảo vệ chống nước hoặc dây dẫn bọc cách điện cao cấp.

• Đầu kết nối đường ống: Thiết kế dạng ren ngoài/ren trong chuẩn G (BSPP) hoặc mặt bích cho các đường ống công nghiệp lớn.

Phân Loại Cảm Biến Dòng Chảy Cho Máy Bơm

Dựa trên nguyên lý cảm biến và quy mô ứng dụng, thị trường chia thiết bị thành các nhóm chính:

Phân loại theo nguyên lý cảm biến

• Cảm biến lá gạt (Paddle Type): Dùng lá gạt chắn ngang lòng ống, phù hợp đường ống trung bình và lớn, chịu cặn tốt.

• Cảm biến cánh quạt (Turbine/Impeller Type): Dùng dòng nước quay cánh quạt nhỏ, đo chính xác cả tốc độ và lưu lượng nước.

• Cảm biến piston từ tính: Nước đẩy piston mang nam châm tiến tới kích hoạt công tắc, vô cùng phổ biến cho máy bơm tăng áp gia đình.

• Cảm biến Hall: Xuất tín hiệu xung tần số tỉ lệ thuận với tốc độ dòng chảy, chuyên dùng cho hệ thống cần điều khiển chính xác.

• Cảm biến điện từ & Siêu âm: Dòng cao cấp không có bộ phận chuyển động cơ học, chuyên dùng cho hóa chất, chất lỏng đặc hoặc nước thải.

Phân loại theo quy mô ứng dụng

• Máy bơm gia đình & Bơm tăng áp: Dùng dòng thân nhựa hoặc đồng nhỏ (DN15–DN25), tích hợp công tắc lưỡi gà nhỏ gọn.

• Máy bơm công nghiệp: Dùng dòng lá gạt inox hoặc cảm biến điện từ lắp bích (DN50–DN100+) chịu áp cao.

• Hệ thống HVAC & PCCC: Cảm biến chuyên dụng đo kiểm sự lưu thông của chất làm lạnh, nước Chiller hoặc nước chữa cháy.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn cảm biến dòng chảy, kỹ sư và thợ lắp đặt cần đặc biệt lưu ý các thông số kỹ thuật tiêu chuẩn sau:

So Sánh Cảm Biến Dòng Chảy Cơ Và Điện Tử

Nhiều người dùng băn khoăn nên chọn loại cơ (lá gạt/piston) hay loại điện tử (Hall/Siêu âm) khi gắn cho máy bơm:

• Độ chính xác: Cảm biến điện tử có độ nhạy vượt trội, phát hiện được cả những dòng chảy siêu nhỏ. Cảm biến cơ cần một ngưỡng lưu lượng tối thiểu đủ lớn mới kích hoạt được lá gạt hay piston.

• Độ bền & Bảo trì: Cảm biến điện tử không có bộ phận ma sát cơ học nên ít bị mòn, tuổi thọ rất cao. Cảm biến cơ dễ bị kẹt lá gạt hoặc bám cặn vôi nếu nguồn nước chứa nhiều tạp chất.

• Chi phí đầu tư: Cảm biến cơ có giá thành rẻ, cấu tạo đơn giản, dễ thay thế. Cảm biến điện tử có giá thành cao hơn và yêu cầu mạch xử lý trung tâm.

• Khả năng chống nhiễu: Cảm biến cơ hoạt động tiếp điểm thuần túy nên không sợ nhiễu điện từ. Cảm biến điện tử cần dây bọc kim chống nhiễu nếu đi dây đường dài trong nhà máy.

Vì Sao Nên Lắp Cảm Biến Dòng Chảy Cho Máy Bơm Thường?

Việc trang bị cảm biến dòng chảy cho máy bơm thường mang lại nhiều lợi ích thiết thực vượt xa chi phí đầu tư ban đầu:

• Chống chạy khan tuyệt đối: Khi bể chứa hết nước hoặc mất nguồn cấp, van sẽ nhận biết không có dòng chảy và tự động ngắt bơm sau vài giây, loại bỏ hoàn toàn rủi ro cháy động cơ.

• Tự động hóa thông minh: Giúp chiếc máy bơm cơ thông thường vận hành hoàn toàn tự động theo nhu cầu mở/đóng vòi nước của người dùng.

• Tiết kiệm điện năng: Bơm chỉ chạy khi thực sự có dòng nước lưu thông, triệt tiêu thời gian máy chạy không tải vô ích.

• Bảo vệ phớt và cánh bơm: Chạy không nước làm phớt mặt chà bị nóng chảy do ma sát khô. Cảm biến giúp phớt và cánh bơm luôn vận hành trong môi trường được làm mát bởi nước.

• Kéo dài tuổi thọ & Giảm chi phí sửa chữa: Hạn chế tối đa các sự cố quá nhiệt, quá tải, giúp thiết bị vận hành ổn định trong nhiều năm liền.

Cảm Biến Dòng Chảy Được Sử Dụng Ở Đâu?

Thiết bị này xuất hiện dày đặc trong cả đời sống dân dụng lẫn các hạ tầng sản xuất quy mô lớn:

• Hệ thống bơm nước sinh hoạt gia đình, bơm hút nước bể ngầm lên tép mái.

• Chế tạo máy bơm tăng áp điện tử tự ngắt cho nhà tắm, máy giặt, bình nóng lạnh.

• Hệ thống lọc nước tinh khiết RO công nghiệp và dân dụng (ngắt bơm khi ngắt dòng cấp).

• Hệ thống tưới cây tự động, tưới nhỏ giọt trong nông nghiệp công nghệ cao.

• Mạch nước làm mát Chiller, hệ thống điều hòa không khí trung tâm HVAC.

• Dây chuyền làm mát máy gia công cơ khí, máy đùn nhựa, nhà máy hóa chất.

• Khâu đong đếm lưu lượng tự động trong ngành sản xuất thực phẩm, nước giải khát, dược phẩm.

Những Sai Lầm Thường Gặp Khi Lắp Đặt

Dù cấu tạo không quá phức tạp, việc lắp đặt sai kỹ thuật vẫn khiến cảm biến hoạt động chập chờn hoặc không ngắt được bơm:

Lắp ngược chiều dòng chảy

Trên thân mỗi cảm biến luôn có mũi tên chỉ hướng nước đi. Lắp ngược chiều sẽ khiến lá gạt hoặc piston không thể mở, làm ngắt mạch điện khiến bơm không thể khởi động.

Chọn sai điện áp điều khiển

Đấu nối trực tiếp nguồn 220V vào công tắc lưỡi gà (Reed Switch) vốn chỉ chịu tải dòng điện nhỏ (mA) hoặc áp 24V sẽ làm dính tiếp điểm hoặc cháy cảm biến ngay lập tức. Cần dùng qua rơ le trung gian hoặc khởi động từ.

Không đáp ứng khoảng cách đoạn ống thẳng

Đối với cảm biến lá gạt, nếu lắp quá gần cút vuông, van ngắt hoặc đoạn cong, dòng nước bị nhiễu loạn xoáy lốc sẽ làm lá gạt rung rinh liên tục, gửi tín hiệu sai lệch.

Bỏ qua ngưỡng lưu lượng kích hoạt tối thiểu

Chọn cảm biến có kích thước quá lớn so với công suất bơm khiến lưu lượng nước chảy qua không đủ lực để đẩy cơ cấu cảm biến vận hành.

Cách Chọn Cảm Biến Dòng Chảy Phù Hợp

Hãy tham khảo quy trình checklist chuẩn dưới đây trước khi quyết định mua thiết bị:

• Kiểm tra công suất và lưu lượng bơm: Chọn cảm biến có dải lưu lượng làm việc (Flow rate range) bao phủ lưu lượng thực tế của bơm.

• Đo kích thước đường ống: Chọn cỡ ren (G1/2", G3/4", G1"...) trùng khớp với ống để tránh phải dùng quá nhiều đầu chuyển giảm tiết diện.

• Xác định sơ đồ đấu nối điện: Chọn loại tiếp điểm NC/NO, điện áp 220V hay 24V phù hợp với tủ điện điều khiển.

• Đánh giá chất lượng nguồn nước: Nếu nước nhiều cặn phèn, nên chọn cảm biến lá gạt hoặc điện từ; tránh dùng loại cánh quạt nhựa nhỏ dễ bị kẹt.

• Kiểm tra tiêu chuẩn kháng nước: Chọn cấp IP65 trở lên nếu lắp đặt ngoài trời hoặc môi trường ẩm ướt.

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Sơ đồ quy trình thi công lắp đặt chuẩn xác giúp thiết bị đạt độ nhạy tốt nhất:

1. Ngắt hoàn toàn nguồn điện của máy bơm và khóa van nước trung tâm.

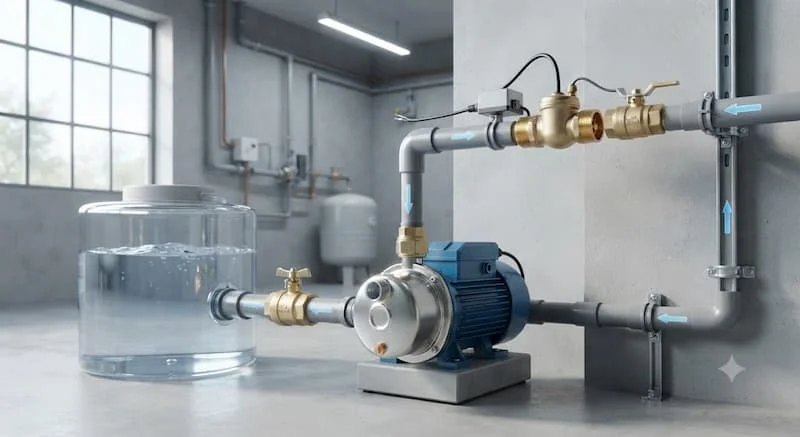

2. Xác định vị trí lắp đặt (thường nằm trên đường ống xả ra ngay sau đầu bơm).

3. Đảm bảo lắp đúng chiều mũi tên khắc nổi trên thân cảm biến trùng với chiều nước chảy.

4. Quấn băng tan (cao su non) vừa đủ vào ren và vặn chặt cảm biến vào ống, tránh siết quá lực làm nứt thân nhựa/đồng.

5. Đấu nối dây điện cảm biến qua rơ le trung gian/khởi động từ theo đúng sơ đồ của nhà sản xuất.

6. Mở van nước, cấp điện và xả vòi để kiểm tra khả năng đóng ngắt của bơm.

7. Vệ sinh định kỳ: Tháo lõi cảm biến kiểm tra và vệ sinh cặn bẩn từ 6 đến 12 tháng/lần.

Câu Hỏi Thường Gặp

Cảm biến dòng chảy cho máy bơm có dùng được cho máy bơm thường không?

Hoàn toàn được. Đây là giải pháp phổ biến nhất để biến một chiếc máy bơm cơ truyền thống thành máy bơm tự động có tính năng chống chạy khan.

Cảm biến dòng chảy có giúp chống chạy khan không?

Có. Khi nguồn nước cấp bị cạn, không có dòng chảy qua ống, cảm biến sẽ phát hiện và phát tín hiệu ngắt nguồn máy bơm chỉ sau vài giây.

Nên chọn cảm biến cơ hay điện tử?

Nếu dùng cho sinh hoạt gia đình cơ bản, cảm biến cơ (dạng piston/lá gạt) là lựa chọn tối ưu vì chi phí rẻ và dễ thay thế. Nếu dùng cho công nghiệp, đo đếm chính xác thì nên chọn loại điện tử.

Cảm biến dòng chảy lắp ở vị trí nào là tốt nhất?

Vị trí lý tưởng nhất là lắp trên đường ống xả (đầu ra) của máy bơm, trên đoạn ống thẳng và cách đầu bơm một khoảng tối thiểu bằng 5 lần đường kính ống.

Bao lâu nên bảo trì cảm biến một lần?

Nên kiểm tra độ nhạy và vệ sinh cặn bám định kỳ từ 6–12 tháng/lần, đặc biệt là ở các khu vực nguồn nước có chứa nhiều vôi hoặc cặn bẩn.

Lựa Chọn Đúng Cảm Biến Dòng Chảy Giúp Máy Bơm Hoạt Động Bền Bỉ

Việc ứng dụng cảm biến dòng chảy cho máy bơm thường là một khoản đầu tư thông minh và vô cùng tiết kiệm. Không chỉ giúp tự động hóa quá trình bơm cấp nước, thiết bị còn là tấm lá chắn tin cậy bảo vệ động cơ khỏi nguy cơ cháy nổ do chạy khan, giảm thiểu rủi ro hư hỏng hạ tầng và tiết kiệm đáng kể chi phí điện năng hằng tháng.

Nếu bạn đang tìm kiếm giải pháp lắp đặt cảm biến dòng chảy phù hợp cho hệ thống máy bơm của gia đình hay nhà xưởng, hãy liên hệ ngay với các đơn vị phân phối uy tín để được đội ngũ kỹ thuật tư vấn chuyên sâu, chọn đúng chủng loại và nhận báo giá ưu đãi nhất đối với cảm biến dòng chảy cho máy bơm thường.
