Van Instrument: Cấu Tạo, Phân Loại Và Ứng Dụng Trong Hệ Thống Đo Lường

Trong các nhà máy lọc dầu, hóa chất hay hệ thống khí nén áp suất cao, một sai số nhỏ từ thiết bị đo lường cũng có thể dẫn đến lệch lạc toàn bộ quy trình vận hành, gây tổn thất hàng triệu USD hoặc đe dọa an toàn lao động. Để đảm bảo tín hiệu đo từ đồng hồ, cảm biến hay bộ truyền tín hiệu (transmitter) luôn trung thực và an toàn, sự xuất hiện của Instrument Valve là yếu tố mang tính quyết định. Dòng van chuyên dụng này đóng vai trò như lớp rào chắn bảo vệ, trích xuất và điều tiết lưu chất cực kỳ chính xác cho các thiết bị đo.

Van Instrument Là Gì?

Van Instrument (Instrument Valve) là dòng van chuyên dùng trong các hệ thống đo lường và điều khiển (Instrumentation System), có nhiệm vụ đóng ngắt, điều tiết hoặc cách ly lưu chất tại các thiết bị như đồng hồ áp suất, cảm biến, transmitter, manifold và hệ thống lấy mẫu.

Không giống như các loại van công nghiệp thông thường vốn chỉ tập trung vào việc truyền dẫn lưu lượng lớn, thiết bị này được thiết kế theo tiêu chuẩn kích thước nhỏ nhưng chịu áp lực cực cao. Chúng đảm nhận nhiệm vụ kết nối an toàn giữa tuyến ống chính (Process Line) và thiết bị đo nhạy cảm, cho phép xả áp, hiệu chuẩn hoặc thay thế thiết bị đo mà không phải dừng toàn bộ dây chuyền sản xuất. [chèn link: van đo lường công nghiệp]

Nguyên Lý Hoạt Động Của Instrument Valve

Về mặt vận hành, thiết bị có thể được kích hoạt đóng/mở bằng tay thông qua tay vặn cơ học hoặc kết nối với các cơ cấu điều khiển tự động tùy theo thiết kế hệ thống.

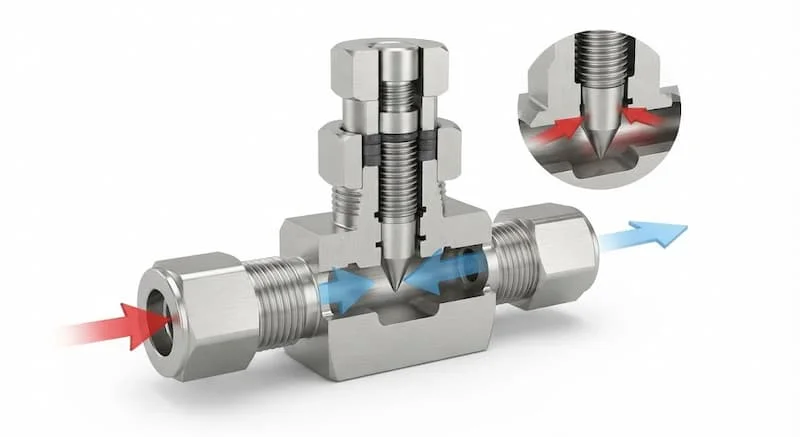

Khác với van công nghiệp phổ thông đóng/mở nhanh dạng đĩa phẳng, van đo lường sở hữu cơ cấu điều tiết tinh vi (thường dạng đầu kim hoặc bi nhỏ gia công siêu mịn). Khi xoay tay vặn, ty van tiến dặn vào lòng van, thu hẹp khe hở dòng chảy với độ chính xác từng micromet, cho phép kiểm soát lưu lượng cực nhỏ mà không gây hiện tượng sụt áp đột ngột.

Thiết bị đạt độ kín tuyệt đối nhờ các bề mặt tiếp xúc (seat) gia công chính xác cùng gioăng làm kín chuyên dụng, ngăn chặn hoàn toàn nguy cơ rò rỉ khí độc, hóa chất hay môi chất áp suất cao. Đồng thời, cấu trúc thân khối rắn chắc giúp van triệt tiêu rung động từ đường ống chính, đảm bảo môi chất đi vào cảm biến luôn ổn định.

Lý do van đo lường có độ chính xác vượt trội so với van công nghiệp thông thường nằm ở bước ren cực mịn của ty van (fine pitch thread) kết hợp với sai số gia công bề mặt cực nhỏ. Điều này giúp kỹ sư có thể tinh chỉnh lưu lượng theo từng nhích xoay nhỏ, hạn chế tối đa hiện tượng xói mòn đầu kim (cavitation) do dòng chảy vận tốc cao sinh ra.

Cấu Tạo Instrument Valve

Để chịu được áp suất hàng ngàn PSI và môi trường ăn mòn khốc liệt, thiết bị được cấu thành từ các chi tiết cơ khí chính xác:

Thân van (Body)

Thường được gia công nguyên khối (forged body) từ các hợp kim chịu lực cao như Inox 304, Inox 316, Duplex, Monel hoặc Hastelloy. Thiết kế nguyên khối giúp loại bỏ hoàn toàn các vết nứt tiềm ẩn từ mối hàn.

Ty van (Stem)

Bộ phận truyền lực xoay từ tay vặn đến đĩa van. Ty van được mài bóng bề mặt để giảm ma sát, trang bị ren chìm hoặc ren ngoài cách ly với môi chất (OS&Y) nhằm chống kẹt và tăng độ bền.

Tay vặn (Handle)

Thường có dạng chữ T (T-bar) hoặc tay xoay bằng thép không gỉ, được gắn chắc chắn vào ty van để kỹ sư thao tác điều khiển lực siết chuẩn xác.

Đĩa hoặc kim van (Disc / Needle Tip)

Là chi tiết trực tiếp làm kín hoặc điều tiết dòng chảy. Đầu kim thường làm từ thép cứng xử lý nhiệt hoặc phủ hợp kim chống ăn mòn để tránh biến dạng khi siết chặt.

Gioăng làm kín (Packing / Seat)

Sử dụng các vật liệu chịu nhiệt, chịu áp và kháng hóa chất cao cấp như PTFE, PEEK hoặc Graphite. Cấu trúc gioăng được thiết kế tự điều siết khi áp suất tăng.

Đầu kết nối (Connections)

Rất đa dạng nhằm tương thích với nhiều tiêu chuẩn đo lường: Ren NPT, BSPT, đầu nối ống siết hạt bắp (Compression Tube Fitting - Swagelok type), Socket Weld (hàn ổ) hoặc Butt Weld (hàn đầu).

Phân Loại Instrument Valve

Dựa trên cấu trúc và chức năng đo lường, thiết bị được chia thành các chủng loại chính:

Needle Valve (Van Kim)

• Cấu tạo: Sử dụng đầu kim nhọn làm đĩa van, kết hợp với bước ren cực mịn trên ty van.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác, chịu áp suất rất cao (lên đến 10.000 PSI).

• Nhược điểm: Tổn thất áp suất qua van lớn, lưu lượng đi qua nhỏ, dễ bị tắc nếu môi chất chứa cặn bẩn.

• Ứng dụng: Lắp tại đồng hồ đo áp suất, điểm lấy mẫu khí, hệ thống định lượng hóa chất.

Ball Valve (Van Bi Đo Lường)

• Cấu tạo: Sử dụng quả bi đục lỗ xoay 90 độ để đóng/mở dòng chảy, kích thước cổng nhỏ.

• Ưu điểm: Đóng mở nhanh chóng, độ cản dòng thấp khi mở hoàn toàn, độ kín cao.

• Nhược điểm: Không tối ưu cho việc điều tiết lưu lượng mịn như van kim.

• Ứng dụng: Cách ly nhanh thiết bị đo, hệ thống khí nén đo lường, tuyến lấy mẫu chất lỏng.

Gauge Valve (Van Đồng Hồ Áp Suất)

• Cấu tạo: Tích hợp van kim cách ly cùng một cổng xả áp (bleed port) phụ phía sau.

• Ưu điểm: Cho phép cách ly đồng hồ khỏi đường ống và xả an toàn lượng áp suất dư kẹt trong đồng hồ trước khi tháo rời.

• Nhược điểm: Chi phí cao hơn van kim đơn thuần.

• Ứng dụng: Lắp trực tiếp bên dưới các đồng hồ đo áp suất (Pressure Gauge).

Manifold Valve (Van Cụm Manifold)

• Cấu tạo: Cụm van đúc nguyên khối tích hợp nhiều van (2-way, 3-way, 5-way manifold).

• Ưu điểm: Gọn nhẹ, giảm thiểu các mối nối ren chống rò rỉ, tối ưu hóa việc vận hành và hiệu chuẩn transmitter.

• Nhược điểm: Cấu tạo phức tạp, đòi hỏi kỹ thuật viên hiểu rõ quy trình thao tác đóng mở từng van.

• Ứng dụng: Kết nối với cảm biến chênh áp (Differential Pressure Transmitter) trong đo lưu lượng và mức bồn.

Bleed Valve (Van Xả Áp Mồi)

• Cấu tạo: Kích thước rất nhỏ gọn, trang bị lỗ xả nhỏ và vít hãm xả áp bằng tay.

• Ưu điểm: An toàn, xả lượng áp suất hoặc khí đọng nhỏ cực nhanh.

• Nhược điểm: Không dùng để dẫn dòng chảy liên tục.

• Ứng dụng: Xả áp đọng trong các cụm manifold, van dầm hoặc đường ống đo lường trước khi bảo trì.

Check Valve (Van Một Chiều Đo Lường)

• Cấu tạo: Sử dụng đĩa van dạng bi hoặc côn có lò xo ép nhẹ, kích thước cổng nhỏ.

• Ưu điểm: Phản ứng đóng ngắt cực nhanh, ngăn dòng chảy ngược bảo vệ thiết bị phân tích nhạy cảm.

• Nhược điểm: Cần một lực chênh áp tối thiểu để mở van.

• Ứng dụng: Mạng lưới bơm định lượng hóa chất, hệ thống khí mang trong thiết bị phân tích sắc ký.

Block and Bleed Valve (Van Cắt Và Xả Áp)

• Cấu tạo: Tích hợp một van cách ly dòng chính (Block) và một van xả phụ (Bleed) trong cùng một thân van.

• Ưu điểm: Đảm bảo an toàn tuyệt đối khi cô lập thiết bị đo, tiết kiệm không gian lắp đặt.

• Nhược điểm: Chi phí đầu tư cao.

• Ứng dụng: Các tuyến ống nhiên liệu, khí gas hoặc hóa chất độc hại áp suất cao.

Thông Số Kỹ Thuật

Dưới đây là các thông số kỹ thuật tiêu chuẩn của dòng van đo lường công nghiệp:

So Sánh Instrument Valve Và Van Công Nghiệp Thông Thường

Nhiều người thường nhầm lẫn giữa hai dòng van này, nhưng sự khác biệt về mặt kỹ thuật là vô cùng rõ rệt:

Về độ chính xác và độ kín

Van đo lường được thiết kế để điều tiết và đóng kín hoàn toàn ở cấp độ phân tử khí (bubble-tight leak detection). Van công nghiệp thông thường chấp nhận một tỷ lệ rò rỉ nhỏ theo tiêu chuẩn MSS-SP hoặc API và không có khả năng tinh chỉnh lưu lượng siêu nhỏ.

Về chịu áp và kích thước

Van đo lường có kích thước rất nhỏ gọn (thường dưới 1 inch) nhưng chịu được áp suất kỷ lục lên tới 10.000 PSI nhờ cấu trúc đúc khối nguyên đoạn. Trong khi đó, van công nghiệp thường có kích thước lớn nhưng dải áp suất tiêu chuẩn chỉ dao động từ PN16 đến PN100 (tương đương 150 – 600 PSI).

Về giá thành và ứng dụng

Chi phí sản xuất một chiếc van đo lường cao hơn gấp nhiều lần so với van công nghiệp cùng kích thước do tiêu chuẩn gia công và vật liệu vượt trội. Dòng van này chỉ phục vụ cho các điểm đo đạc, kiểm soát tín hiệu, trong khi van công nghiệp dùng cho các tuyến đường ống truyền dẫn chính.

Tại Sao Instrument Valve Có Giá Thành Cao?

Không khó để nhận thấy mức giá của van đo lường vượt trội so với các dòng van phổ thông. Điều này đến từ các yếu tố nền tảng:

• Gia công CNC siêu chính xác: Mọi bộ phận từ ty van, đầu kim đến nắp van đều được phay cắt cơ khí với độ sai số gần như bằng 0 để đảm bảo khả năng đóng kín tuyệt đối.

• Thử nghiệm rò rỉ khắt khe: 100% sản phẩm xuất xưởng phải trải qua các bài kiểm tra hydrostat (thử áp lực nước) và helium leak test (thử độ kín khí) ở áp suất cực hạn.

• Vật liệu cao cấp tiêu chuẩn cao: Sử dụng thép hợp kim đặc biệt có đầy đủ chứng chỉ CO/CQ, khả năng chống ăn mòn hóa chất và chịu nhiệt độ âm/cao kỷ lục.

• Tuân thủ tiêu chuẩn quốc tế khắt khe: Phải đạt các chứng chỉ hàng đầu như NACE MR0175 (chống nứt do hydro trong môi trường khí chua) hay ASME B16.34.

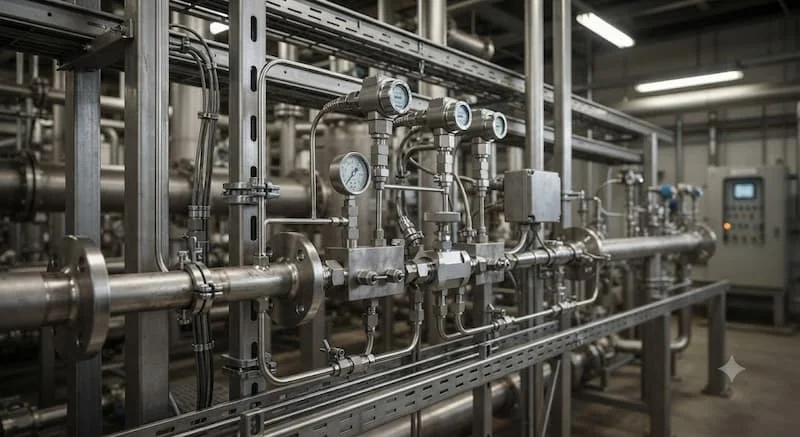

Instrument Valve Được Sử Dụng Ở Đâu?

Thiết bị này xuất hiện dày đặc tại các khu vực trọng yếu đòi hỏi tính an toàn và độ tin cậy tuyệt đối:

• Giàn khoan dầu khí ngoài khơi và các nhà máy lọc hóa dầu.

• Các đường ống truyền dẫn khí thiên nhiên hóa lỏng (LNG), LPG.

• Nhà máy sản xuất hóa chất, phân bón và chất bán dẫn.

• Mạng lưới khí nén điều khiển và hệ thống thủy lực áp suất cao.

• Nhà máy nhiệt điện, thủy điện và điện hạt nhân.

• Phòng thí nghiệm phân tích, viện nghiên cứu khoa học.

• Các điểm kết nối đồng hồ áp suất, cảm biến nhiệt độ trên đường ống.

• Hệ thống trích xuất và phân tích mẫu môi chất tự động.

Những Sai Lầm Khi Chọn Instrument Valve

Một quyết định sai lầm trong việc lựa chọn thiết bị có thể dẫn đến thất thoát môi chất hoặc làm hỏng thiết bị đo đắt tiền:

Chọn sai vật liệu so với môi chất

Sử dụng Inox 316 tiêu chuẩn cho môi trường chứa nhiều khí $H_2S$ (khí chua) sẽ khiến ty van bị ăn mòn giòn và gãy đột ngột. Trường hợp này bắt buộc phải chọn vật liệu đạt chuẩn NACE như Monel hoặc Hastelloy.

Chọn sai áp suất làm việc

Lắp van có định mức 3.000 PSI vào hệ thống thử áp 6.000 PSI có thể gây bục nắp van, cực kỳ nguy hiểm cho kỹ sư vận hành.

Không đồng bộ tiêu chuẩn ren

Nhầm lẫn giữa ren NPT (ren côn chuẩn Mỹ) và ren BSPT (ren côn chuẩn Châu Âu) khiến mối nối không thể vặn chặt hoàn toàn, dẫn đến rò rỉ áp suất.

Dùng van công nghiệp thông thường để thay thế

Nhiều cơ sở hạ tầng cố tình dùng van bi công nghiệp loại nhỏ để tiết kiệm chi phí. Kết quả là van không thể đóng kín tuyệt đối, gây hỏng hóc cảm biến đo và tạo ra sai số đo lường lớn.

Lắp sai hướng dòng chảy

Một số dòng van kim hoặc van một chiều đo lường có quy định chiều dòng chảy nghiêm ngặt. Lắp ngược chiều sẽ làm hỏng cơ cấu đĩa van và làm mất chức năng điều tiết.

Cách Chọn Instrument Valve Phù Hợp

Để chọn đúng model cho hệ thống, bạn nên tuân thủ danh mục kiểm tra sau:

• Xác định áp suất vận hành tối đa (MWP) và áp suất đỉnh của hệ thống.

• Xác định dải nhiệt độ làm việc thực tế của lưu chất.

• Phân tích tính chất môi chất (Khí nén, Nước, Hóa chất ăn mòn, Khí độc, Steam).

• Xác định kiểu kết nối cần thiết (Ren NPT, Hàn Socket hay Ống siết Swagelok).

• Chọn kích thước cổng van (1/4", 3/8", 1/2") tương thích với thiết bị đo.

• Đánh giá các yêu cầu chứng chỉ đặc biệt (NACE, Fire-safe, Cleanroom quality).

• Đảm bảo độ kín yêu cầu phù hợp với mức độ độc hại của môi chất.

Hướng Dẫn Lắp Đặt Van Instrument Đúng Kỹ Thuật

Quy trình thi công đòi hỏi sự cẩn trọng tỉ mỉ để tránh gây biến dạng cơ học cho van:

1. Kiểm tra chính xác mã model, thông số áp suất và loại vật liệu stamped trên thân van.

2. Thổi sạch hoàn toàn mạt sắt, bụi bẩn inside đường ống và các đầu nối trước khi gắn.

3. Đối với kết nối ren: Quấn cao su suổng (PTFE tape) vừa đủ hoặc dùng keo khóa ren chuyên dụng, tránh quấn trùm lên ren đầu tiên gây tắc lỗ xả.

4. Siết van bằng cờ lê lực đúng mô-men khuyến cáo của nhà sản xuất, tuyệt đối không dùng lực quá đà gây nứt thân van.

5. Tiến hành thử áp bằng khí Nitrogen hoặc nước cất để kiểm tra độ kín các mối nối.

6. Mở từ từ van xả để giải phóng áp suất thử trước khi đưa hệ thống vào vận hành chính thức.

Bảo Trì Và Kiểm Tra Định Kỳ

• Kiểm tra trực quan nguy cơ rò rỉ môi chất tại vị trí nắp van (bonnet) và phần đệm gioăng.

• Tiến hành siết nhẹ đai ốc đệm (packing nut) nếu phát hiện có hiện tượng xì nhẹ khí tại vị trí ty van.

• Vệ sinh cặn bẩn bám trên đĩa kim và lòng van định kỳ 6–12 tháng/lần.

• Hiệu chuẩn độ kín và khả năng đóng hoàn toàn của van cùng lúc với chu kỳ hiệu chuẩn đồng hồ/cảm biến đo.

• Thay thế các bộ gioăng làm kín (seal kit) khi nhận thấy tay xoay bị kẹt cứng hoặc biến dạng do nhiệt.

Câu Hỏi Thường Gặp About Van Instrument

Van Instrument là gì?

Là loại van chuyên dụng kích thước nhỏ, gia công siêu chính xác, được thiết kế để đóng ngắt, điều tiết hoặc xả áp an toàn cho các thiết bị đo lường và cảm biến trong công nghiệp.

Van Instrument khác gì Ball Valve thông thường?

Van đo lường có khả năng chịu áp suất cao hơn rất nhiều (lên tới 10.000 PSI), độ kín tuyệt đối cho môi chất khí và khả năng tinh chỉnh lưu lượng siêu nhỏ mà Ball Valve thông thường không thể làm được.

Van Instrument có chịu áp suất cao không?

Có. Hầu hết các dòng van đo lường chuẩn đều chịu được áp suất từ 3.000 PSI đến 10.000 PSI, một số dòng siêu áp đặc biệt có thể chịu đến 20.000 PSI.

Vật liệu nào phổ biến nhất khi chế tạo van đo lường?

Inox 316 (SS316) là vật liệu phổ biến nhất nhờ sự cân bằng hoàn hảo giữa khả năng chống ăn mòn, độ cứng cơ học và giá thành hợp lý.

Bao lâu nên bảo trì van Instrument?

Nên thực hiện kiểm tra độ kín từ 6 đến 12 tháng/lần, hoặc tuân thủ theo lịch bảo dưỡng chung của cụm thiết bị đo lường.

Lựa Chọn Van Instrument Phù Hợp Giúp Hệ Thống Đo Lường Hoạt Động Chính Xác

Van instrument là mảnh ghép không thể thiếu để xây dựng một hệ thống đo lường và điều khiển an toàn, chính xác và bền bỉ. Đầu tư đúng chủng loại van, đúng vật liệu và áp suất ngay từ đầu sẽ giúp doanh nghiệp bảo vệ tối đa các thiết bị đo đắt tiền, hạn chế sự cố rò rỉ nguy hiểm và tối ưu hóa chi phí vận hành lâu dài.

Nếu bạn đang tìm kiếm các dòng van instrument chính hãng đạt tiêu chuẩn quốc tế cho hệ thống dầu khí, hóa chất, khí nén hay tự động hóa, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi nhất đối với van instrument.
