Van 1 4 Là Bao Nhiêu? Quy Đổi Kích Thước Inch, DN Và mm Đúng Chuẩn

Trong quá trình thi công, lắp đặt hay thay thế các phụ kiện đường ống, câu hỏi van 1 4 là bao nhiêu luôn khiến không ít kỹ thuật viên và người mua hàng gặp lúng túng. Nếu đo trực tiếp bằng thước kẹp, đường kính thực tế của ren van 1/4 inch sẽ rơi vào khoảng 13 mm chứ không hề bằng 6,35 mm (tức 1/4 của 25,4 mm) như tính toán số học thông thường. Sự chênh lệch này đến từ các quy chuẩn đo lường kỹ thuật quốc tế. Việc nắm rõ bản chất quy đổi giữa Inch, DN và Phi sẽ giúp bạn chọn đúng sản phẩm, tránh lãng phí chi phí mua nhầm vật tư và đảm bảo tuyến ống vận hành kín khít tuyệt đối van 1 4 là bao nhiêu.

Van 1 4 Là Bao Nhiêu?

Van 1/4 inch là loại van có kích thước kết nối ren danh nghĩa 1/4", tương đương DN8. Đường kính ngoài của ren khoảng 13,16 mm (đối với ren BSP), còn đường kính trong thực tế phụ thuộc vào tiêu chuẩn ren và loại ống sử dụng.

Theo lý thuyết hệ đo lường Anh (Imperial System), 1 inch bằng đúng 25,4 mm. Tuy nhiên, kích thước 1/4" biểu thị trên thân van là kích thước danh nghĩa (Nominal Size) dùng để định danh sản phẩm chứ không phải là thông số đường kính mà bạn đo trực tiếp bằng thước.

Trong thực tế, khi cầm thước kẹp đo đường kính đỉnh ren ngoài của một chiếc van 1/4", thông số hiển thị sẽ dao động xung quanh mức 13,16 mm tùy theo chuẩn ren BSP (châu Âu/châu Á) hay NPT (Mỹ). Sự khác biệt này hình thành do chuẩn ren đường ống bao gồm cả độ dày thành ống và biên dạng bước ren.

Inch, DN Và Phi Khác Nhau Như Thế Nào?

Để tránh nhầm lẫn khi mua bán và lắp đặt, kỹ sư cần phân biệt rõ ba đơn vị đo đường ống phổ biến hiện nay:

• Inch ("): Đơn vị đo lường theo hệ Anh/Mỹ, thường dùng để định danh kích thước van và phụ kiện ren công nghiệp.

• DN (Diameter Nominal): Đường kính danh nghĩa theo tiêu chuẩn quốc tế (ISO). DN đại diện cho kích thước lỗ ròng bên trong ống một cách tương đối nhằm mục đích chuẩn hóa thiết kế.

• Phi (Ø): Đại diện cho đường kính ngoài thực tế của ống (Outer Diameter - OD), thường đo bằng milimét (mm).

Ba đơn vị này không thể quy đổi thuần túy bằng các công thức toán học cơ bản vì mỗi hệ thống tiêu chuẩn ống (ASTM, BS, JIS, DIN) đều quy định độ dày thành ống (Schedule/Class) khác nhau. Do đó, hai ống có cùng kích thước danh nghĩa DN8 (1/4") nhưng thuộc các tiêu chuẩn sản xuất khác nhau vẫn có đường kính trong thực tế chênh lệch nhau.

Bảng Quy Đổi Kích Thước Van Theo Inch, DN Và mm

Để dễ dàng trả lời câu hỏi van 1/4 tương đương DN bao nhiêu cũng như tra cứu nhanh khi chọn phụ kiện, bạn có thể tham khảo bảng quy đổi chuẩn dưới đây:

Cột "Đường kính ren ngoài xấp xỉ" chính là con số thực tế mà bạn đo được khi dùng thước cặp kẹp vào vặn ren ngoài của van 1/4". Cột "Phi ống" biểu thị đường kính ngoài của loại ống tương thích để lắp nối vào van.

Các Loại Van Có Kích Thước 1/4 Inch Phổ Biến

Dù có kích thước nhỏ gọn (DN8), các dòng van 1/4 inch đóng vai trò vô cùng quan trọng trong kiểm soát lưu lượng và áp suất:

Van bi 1/4 (1/4 Inch Ball Valve)

• Cấu tạo: Thân van đúc bằng đồng hoặc inox, bên trong chứa quả bi đục lỗ Ø8mm gắn liền với tay gạt hoặc tay vặn butterfly.

• Ưu điểm: Đóng mở cực nhanh chỉ bằng thao tác gạt 90 độ, độ cản dòng thấp, chịu áp lực làm việc tốt.

• Ứng dụng: Dùng làm van khóa chặn trên các đường ống khí nén mini, máy lọc nước RO, đầu ra máy nén khí.

Van kim 1/4 (Needle Valve 1/4")

• Cấu tạo: Sử dụng trục van hình mút kim nhọn mài bóng cơ khí chính xác kết hợp ren mịn.

• Ưu điểm: Cho phép tinh chỉnh, tiết lưu lưu lượng cực kỳ mịn và chính xác, chịu được áp suất cao từ 3.000 đến 10.000 PSI.

• Ứng dụng: Lắp đặt tại các vị trí gắn đồng hồ đo áp suất, đường ống lấy mẫu hóa chất và thiết bị đo đạc phòng thí nghiệm.

Van điện từ 1/4 (Solenoid Valve 1/4")

• Cấu tạo: Kết hợp giữa cuộn coil điện (24V hoặc 220V) và thân van đồng/inox có màng cơ học.

• Ưu điểm: Điều khiển đóng mở hoàn toàn tự động bằng tín hiệu điện với tốc độ phản hồi tính bằng miligiây.

• Ứng dụng: Hệ thống phun sương tự động, máy pha cà phê công nghiệp, xả nước ngưng máy nén khí.

Van một chiều 1/4 (1/4 Inch Check Valve)

• Cấu tạo: Dạng lò xo nén hoặc dạng bi mini nằm bên trong thân van ren 1/4".

• Ưu điểm: Ngăn chặn triệt tiêu dòng chảy ngược, tự động vận hành không cần điện hay lực cơ tác động.

• Ứng dụng: Bảo vệ bơm định lượng hóa chất nhỏ, đường ống dẫn khí nén.

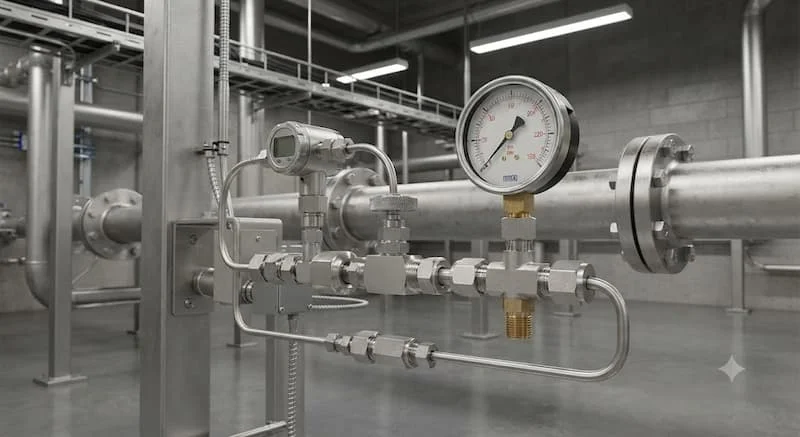

Van Instrument 1/4

• Cấu tạo: Thân inox 316 đúc khối nguyên đoạn, gia công bề mặt tiêu chuẩn cao.

• Ưu điểm: Chịu nhiệt độ cực cao, chống ăn mòn hóa chất khốc liệt và đạt độ kín tuyệt đối không rò rỉ khí.

• Ứng dụng: Các giàn khoan dầu khí, nhà máy hóa chất và hệ thống đo lường trung tâm.

Ngoài ra, kích thước 1/4" còn phổ biến ở các dòng van giảm áp mini (điều chỉnh áp suất khí nén đầu ra) và van xả khí (xả bọt khí đọng trong các đường ống lưu chất quy mô nhỏ). [chèn link: van bi inox 1/4]

Thông Số Kỹ Thuật Của Van 1/4

Một chiếc van 1/4 inch tiêu chuẩn thường đáp ứng dải thông số vận hành như sau:

Vì Sao Kích Thước Ren Không Bằng Đường Kính Thực?

Rất nhiều người lần đầu đo van bằng thước cặp đều thắc mắc tại sao van 1/4" lại đo ra 13 mm chứ không phải 6,35 mm. Lý do bắt nguồn từ lịch sử phát triển của ngành cơ khí đường ống:

Vào thế kỷ 19, khi tiêu chuẩn ren đường ống ra đời tại Anh, người ta gọi tên van/ống dựa trên đường kính trong thực tế của lòng ống. Thời kỳ đó, công nghệ luyện kim chưa phát triển nên thành ống bằng sắt phải đúc rất dày để chịu lực. Để dẫn được dòng chảy có đường kính lòng ống 1/4 inch (~6,35 mm), đường kính ngoài của ống (bao gồm cả lớp ren đút vào van) bắt buộc phải lớn hơn nhiều, rơi vào khoảng 13,16 mm.

Theo thời gian, dù công nghệ chế tạo giúp thành ống ngày càng mỏng hơn, đường kính ngoài thực tế 13,16 mm vẫn được giữ nguyên làm tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn giữa các phụ kiện cũ và mới. Khái niệm 1/4 inch từ đó trở thành "kích thước danh nghĩa", đại diện cho chuẩn ren kết nối chứ không còn là phép đo độ rộng hình học trực tiếp.

Sự phân hóa giữa các tiêu chuẩn ren như BSP (British Standard Pipe - góc ren 55 độ) và NPT (National Pipe Taper - góc ren 60 độ của Mỹ) càng làm cho thông số đường kính ren thực tế có sự chênh lệch nhỏ. Việc nhầm lẫn giữa đường kính danh nghĩa và đường kính thực đo là nguyên nhân chính khiến người mua mua sai chủng loại phụ kiện.

Van 1/4 Inch Được Sử Dụng Trong Những Hệ Thống Nào?

Với ưu thế nhỏ gọn, dễ lắp đặt trong không gian hẹp và độ nhạy cao, van kích thước 1/4" được ứng dụng rộng rãi trong hàng loạt lĩnh vực:

• Mạng lưới đường ống dẫn khí nén trong các xưởng cơ khí, dây chuyền tự động hóa.

• Điểm kết nối đồng hồ đo áp suất và cảm biến nhiệt độ trên các bồn chứa áp lực.

• Trạm trích xuất mẫu lưu chất và hệ thống đo lường Instrument trong nhà máy lọc dầu.

• Đầu ra của máy nén khí Piston, máy sấy khí công nghiệp.

• Mạch điều khiển dầu thủy lực trong các máy ép, máy chấn cơ khí.

• Hệ thống lọc nước tinh khiết RO gia đình và công nghiệp.

• Thiết bị phân tích môi chất trong phòng thí nghiệm.

• Dây chuyền chiết rót tự động trong nhà máy thực phẩm và dược phẩm.

Những Sai Lầm Khi Chọn Van 1/4

Việc thiếu kinh nghiệm đọc thông số kỹ thuật có thể dẫn đến những sự cố dở khóc dở cười trên công trường:

Nhầm lẫn giữa DN8 (1/4") và DN10 (3/8")

Đường kính ren của van 1/4" (13,16 mm) và van 3/8" (16,66 mm) khá suýt soát nhau nếu chỉ nhìn bằng mắt thường. Lấy lầm cỡ van sẽ làm gián đoạn tiến độ thi công.

Chọn sai tiêu chuẩn ren BSPT và NPT

Cố tình vặn bước ren côn NPT vào bước ren BSP sẽ gây kẹt ren, cháy ren hoặc chảy dầu/khí vì góc đỉnh ren khác nhau (60 độ so với 55 độ).

Chọn sai vật liệu thân van

Sử dụng van 1/4 bằng đồng cho môi trường chứa dung dịch axit nhẹ hoặc nước biển sẽ khiến van bị ăn mòn rỗ, gây rò rỉ chỉ sau thời gian ngắn.

Không kiểm tra dải áp suất chịu đựng

Lắp van bi 1/4 inch chuẩn PN16 (16 bar) vào hệ thống rửa xe cao áp hoặc hệ thống thủy lực 100 bar sẽ gây nứt vỡ thân van lập tức.

Chỉ dựa vào thước đo thủ công mà không tra bảng quy đổi

Nhiều người đo ren ngoài thấy 13 mm liền vội vàng đi tìm mua "van phi 13". Tuy nhiên khái niệm van phi 13 không tồn tại chính thức trên thị trường, tên gọi đúng chuyên ngành bắt buộc phải là van 1/4 inch hay van DN8.

Cách Chọn Van 1/4 Phù Hợp Cho Hệ Thống

Để đảm bảo van mua về lắp vừa vặn 100% vào đường ống, kỹ thuật viên cần thực hiện đúng checklist sau:

• Xác định chính xác tiêu chuẩn ren của hệ thống đang dùng (NPT hay BSP).

• Đo đường kính đỉnh ren bằng thước cặp để xác định chính xác kích thước.

• Kiểm tra ký hiệu DN khắc nổi trên thân van cũ (nếu có nhãn DN8 tức là van 1/4").

• Xác định áp suất làm việc tối đa của tuyến ống để chọn van có chỉ số PN tương ứng.

• Đánh giá nhiệt độ lưu chất để chọn vật liệu làm kín (gioăng PTFE, NBR hay Viton).

• Phân tích độ ăn mòn của môi chất để quyết định chọn van Đồng, Inox 304 hay Inox 316.

Cách Đo Kích Thước Ren Chính Xác

Nếu không có sẵn thông số từ nhà sản xuất, bạn có thể tự xác định kích thước van theo các bước quy chuẩn:

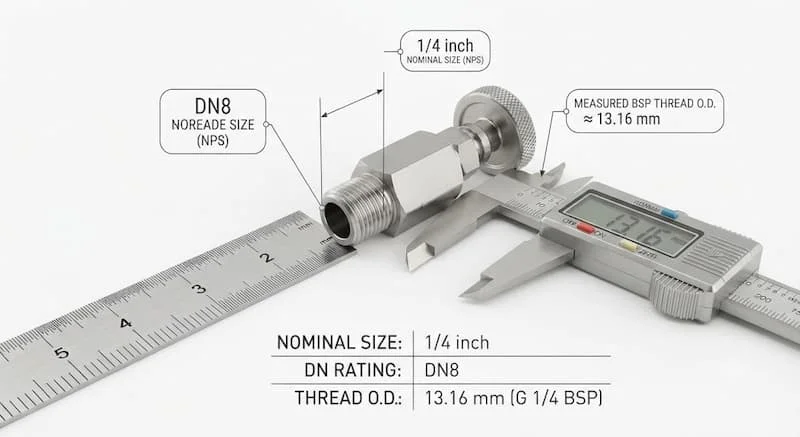

1. Dùng thước cặp (thước kẹp điện tử hoặc cơ khí) kẹp nhẹ vào phần ren ngoài của van để lấy số đo đường kính đỉnh ren.

2. Nếu đường kính ren ngoài đo được khoảng 13,1 - 13,3 mm, khẳng định van thuộc cỡ 1/4 inch (DN8).

3. Sử dụng dưỡng đo bước ren (Thread Gauge) để kiểm tra số đỉnh ren trên 1 inch. Ren NPT 1/4" có 18 bước ren/inch, trong khi ren BSP 1/4" có 19 bước ren/inch.

4. Xác định dạng ren là ren trong (Female Thread) hay ren ngoài (Male Thread).

5. Lựa chọn đúng mã van 1/4 inch tương ứng từ catalogue của nhà cung cấp.

Câu Hỏi Thường Gặp

Van 1 4 là bao nhiêu mm?

Van 1/4 inch có đường kính ren ngoài đo thực tế khoảng 13,16 mm (đối với chuẩn ren BSP). Đây là kích thước ren kết nối danh nghĩa, không phải đường kính trong của lòng ống.

Van 1 4 là bao nhiêu tương ứng DN bao nhiêu?

Theo tiêu chuẩn quy đổi quốc tế ISO, van 1/4 inch tương đương với kích thước danh nghĩa DN8.

Van 1/4 dùng cho ống phi bao nhiêu?

Van 1/4 inch thường dùng để lắp nối cho các dòng ống có đường kính ngoài (OD) từ Ø13 mm đến Ø14 mm tùy theo độ dày thành ống và tiêu chuẩn đúc.

Ren BSP và NPT có lắp chung được không?

Không nên vặn lẫn nhau. Mặc dù đường kính suýt soát nhưng góc nghiêng bước ren khác nhau (BSP 55° và NPT 60°), nếu cố siết sẽ gây tróc ren và rò rỉ lưu chất.

Van 1/4 thường làm bằng vật liệu gì?

Các vật liệu chế tạo phổ biến nhất bao gồm đồng thau mạ crome, inox 304, inox 316, thép hợp kim và nhựa kỹ thuật PVC.

Hiểu Đúng Kích Thước Van 1/4 Để Chọn Thiết Bị Chính Xác

Hiểu rõ van 1 4 là bao nhiêu cùng cơ chế quy đổi giữa Inch, DN và milimét thực tế là chìa khóa giúp bạn chủ động trong việc mua sắm, thiết kế và bảo trì hệ thống đường ống. Việc xác định đúng van 1/4 inch tương đương DN8 với đường kính ren 13,16 mm sẽ ngăn ngừa tối đa các sự cố rò rỉ, tiết kiệm thời gian thi công và đảm bảo toàn bộ thiết bị vận hành an toàn.
