Van Nước Chữ Y: Cấu Tạo, Phân Loại Và Ứng Dụng Trong Đường Ống

Trong thiết kế và thi công hệ thống đường ống công nghiệp lẫn dân dụng, việc kiểm soát dòng chảy đồng thời tối ưu hóa áp suất luôn là bài toán cốt lõi. Sự sụt áp bất thường hay hiện tượng xoáy dòng không chỉ gây lãng phí điện năng máy bơm mà còn làm giảm tuổi thọ của toàn bộ hạ tầng. Giải pháp kỹ thuật hàng đầu được các kỹ sư tin dùng chính là y pattern valve. Với thiết kế thân góc nghiêng đặc trưng, dòng van này giúp tối ưu hóa chuyển động của lưu chất, mang lại sự bền bỉ và hiệu suất vận hành vượt trội cho hệ thống.

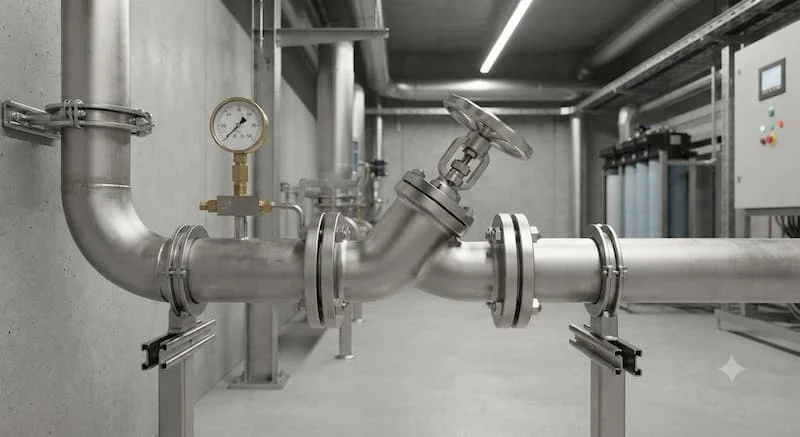

Van Nước Chữ Y Là Gì?

Van nước chữ Y là loại van có thân được thiết kế theo hình chữ Y, giúp dòng chảy chuyển hướng với tổn thất áp suất thấp hơn so với một số kiểu van khác. Tùy thiết kế, van có thể dùng để điều tiết, đóng mở hoặc kết hợp lọc cặn trong hệ thống cấp nước và công nghiệp.

Khác với các dòng van thân thẳng chữ T truyền thống (như van cầu tiêu chuẩn), phần ngã nhánh của thiết bị được vát nghiêng một góc khoảng 30 đến 45 độ so với trục chính đường ống. Cấu trúc độc đáo này giúp rút ngắn hành trình của dòng lưu chất, giảm ma sát nội tại và hạn chế tối đa nguy cơ tích tụ cặn bẩn tại các khu vực góc chết trong lòng van.

Nguyên Lý Hoạt Động Của y pattern valve

Cơ chế vận hành của dòng van này tập trung vào việc tối ưu hóa động lực học dòng chảy:

Khi lưu chất vận hành đi vào van, dòng nước sẽ di chuyển dọc theo nhánh nghiêng của hình chữ Y.

Sự đóng/mở hoặc điều tiết lưu lượng được thực hiện thông va tay quay cơ học, tay vặn hoặc bộ truyền động khí nén/điện. Trục van sẽ đẩy đĩa van tiến thẳng hoặc lùi lại theo góc nghiêng của nhánh chữ Y để bịt kín hoặc mở rộng cổng lưu thông.

Nhờ nhánh nghiêng vát nhẹ, góc chuyển hướng của dòng chảy nhỏ hơn nhiều so với van chữ T. Điều này giúp dòng chảy duy trì sự ổn định, giảm hiện tượng nhiễu loạn và xoáy lốc.

Kết quả là hệ thống hạn chế tối đa sự sụt áp đột ngột, giảm tải cho trạm bơm và nâng cao đáng kể hiệu suất vận hành tổng thể.

Cấu Tạo y pattern valve

Một sản phẩm hoàn chỉnh được cấu thành từ các bộ phận chính với vật liệu chế tạo đa dạng:

Thân van (Body)

Bộ phận chịu lực chính, được đúc hình chữ Y nghiêng. Vật liệu phổ biến gồm Gang, Gang cầu (cho hệ thống nước sạch, PCCC), Đồng (cho đường ống nhỏ), Inox 304, Inox 316 (chống ăn mòn hóa chất) hoặc Nhựa PVC, uPVC (cho môi trường axit, kiềm).

Đĩa van hoặc bộ lọc (Disc / Screen)

Tùy thuộc vào chức năng cụ thể: dòng van cầu chữ Y sử dụng đĩa van kim loại để chặn/điều tiết dòng chảy; dòng van lọc chữ Y tích hợp lưới lọc inox bên trong nhánh nghiêng để giữ lại rác cặn.

Ty van (Stem)

Được gia công cơ khí chính xác, truyền lực xoay từ bộ truyền động xuống đĩa van. Ty van thường chế tạo từ inox chịu lực nhằm chống cong vênh và ăn mòn.

Gioăng làm kín (Packing & Seat)

Sử dụng các vật liệu đàn hồi chịu nhiệt như EPDM, NBR hoặc PTFE. Gioăng giúp làm kín hoàn toàn phần cổ van và vị trí tiếp xúc đĩa van, ngăn chặn rò rỉ lưu chất ra môi trường.

Tay quay hoặc bộ truyền động (Actuator)

Sử dụng tay quay vô lăng (Handwheel) cho thao tác thủ công, hoặc tích hợp đầu điều khiển bằng điện / khí nén cho các hệ thống tự động hóa.

Phương thức kết nối

Được thiết kế linh hoạt dạng Nối ren (cho kích thước nhỏ DN15–DN50), Kết nối mặt bích (cho kích thước lớn DN50–DN300) hoặc Hàn socket/butt-weld đối với hệ thống chịu áp suất khốc liệt.

Phân Loại y pattern valve

Dựa vào công năng sử dụng, chất liệu và phương thức lắp đặt, thiết bị được phân chia rõ ràng:

Theo chức năng vận hành

• Van cầu chữ Y (Y Pattern Globe Valve): Chuyên dùng để đóng ngắt và điều tiết lưu lượng mịn với tổn thất áp suất thấp.

• Van lọc chữ Y (Y Strainer): Tích hợp lưới lọc inox tại nhánh chữ Y nhằm thu gom rác, mạt sắt và cặn bẩn bảo vệ máy bơm.

• Van giảm áp chữ Y: Sử dụng thân dạng chữ Y tích hợp phi công (pilot) để điều chỉnh, hạ áp suất đầu ra tự động.

• Van điều khiển chữ Y: Gắn bộ truyền động điện hoặc khí nén, phục vụ các dây chuyền tự động hóa công nghiệp.

Theo vật liệu chế tạo

• Thân Gang: Lựa chọn kinh tế cho các hệ thống cấp thoát nước đô thị, PCCC, HVAC.

• Thân Đồng: Phổ biến cho các tuyến ống nước sinh hoạt dân dụng kích thước nhỏ.

• Thân Inox 304 / 316: Khả năng chống oxy hóa tuyệt vời, chịu hóa chất, hơi nóng nhiệt độ cao và tiêu chuẩn vi sinh.

• Thân Nhựa (PVC, uPVC, P归P): Chuyên dùng cho hóa chất ăn mòn, xử lý nước thải công nghiệp.

Theo kiểu kết nối

• Kết nối Ren: Thi công nhanh chóng, nhỏ gọn cho các đường ống nhỏ.

• Kết nối Mặt bích: Cố định chắc chắn, chịu lực va đập lớn, theo tiêu chuẩn JIS, DIN, ANSI, BS.

• Kết nối Hàn: Đảm bảo độ kín tuyệt đối cho hệ thống nhiệt độ và áp suất cực cao.

Thông Số Kỹ Thuật

Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này:

So Sánh y pattern valve Và Lọc Chữ Y

Trong thực tế thi công, không ít người tiêu dùng lẫn kỹ thuật viên mới vào nghề thường nhầm lẫn giữa y pattern valve và lọc chữ Y do chúng có hình dáng bên ngoài khá tương đồng. Việc phân biệt rõ hai thiết bị này là vô cùng quan trọng:

Chức năng cốt lõi

y pattern valve đóng vai trò chính là đóng/mở hoặc điều chỉnh, tiết lưu dòng chảy. Trong khi đó, lọc chữ Y (Y Strainer) có chức năng duy nhất là giữ lại rác, cặn bẩn cơ học thông qua lưới lọc inox bên trong nhằm bảo vệ các thiết bị phía sau.

Cấu tạo bên trong

y pattern valve sở hữu trục ty, đĩa van và cơ cấu tay quay để đóng mở. Ngược lại, lọc chữ Y không có trục ti hay đĩa van mà chỉ chứa một lõi lưới lọc hình trụ và nắp xả cặn phía dưới nhánh nghiêng.

Nguyên lý và điều tiết

Van chữ Y có khả năng tinh chỉnh lưu lượng dòng chảy theo ý muốn. Lọc chữ Y không có khả năng điều tiết lưu lượng; lưu chất đi qua bắt buộc phải xuyên qua các lỗ lưới lọc.

Chi phí và ứng dụng

Lọc chữ Y có cấu tạo đơn giản nên chi phí rẻ hơn, thường được lắp đặt ngay phía trước các loại van chặn, đồng hồ đo nước hay máy bơm. y pattern valve được bố trí tại các điểm cần kiểm soát dòng chảy tuyến tính.

Vì Sao Thiết Kế Chữ Y Giúp Giảm Tổn Thất Áp Suất?

Nguyên nhân giúp van dạng chữ Y vượt trội hơn các dòng van thân thẳng thông thường nằm ở yếu tố thủy lực học:

• Góc chuyển hướng nhỏ: Dòng lưu chất khi đi qua van chỉ bị đổi hướng một góc nghiêng nhẹ (30–45 độ) thay vì phải ngoặt vuông góc 90 độ hai lần như ở van cầu chữ T tiêu chuẩn.

• Dòng chảy ổn định hơn: Hành trình vát nghiêng giúp tiết diện lưu thông rộng mở, đường đi của nước thuôn mượt hơn.

• Ít xoáy dòng: Triệt tiêu các vùng va đập thủy lực và hiện tượng xoáy lốc xoáy tích tụ tại góc thân van.

• Tăng hiệu suất hệ thống: Giảm thiểu ma sát giúp lưu lượng đi qua van đạt mức tối đa so với các van có cùng đường kính danh nghĩa.

• Giảm tiêu hao năng lượng: Máy bơm không phải tốn thêm công suất để bù đắp lượng áp suất bị sụt giảm qua van, từ đó tiết kiệm điện năng vận hành lâu dài.

y pattern valve Được Sử Dụng Ở Đâu?

Nhờ khả năng vận hành linh hoạt và độ bền cao, van được ứng dụng rộng rãi trong nhiều hạ tầng:

• Mạng lưới cấp nước sinh hoạt đô thị, tòa nhà chung cư cao tầng.

• Nhà máy xử lý nước sạch và trạm xử lý nước thải tập trung.

• Hệ thống điều hòa không khí trung tâm HVAC, đường ống nước Chiller.

• Mạng lưới đường ống phòng cháy chữa cháy (PCCC) tòa nhà và nhà xưởng.

• Đường ống truyền dẫn hơi nóng, lò hơi công nghiệp.

• Mạng lưới vận chuyển dầu khí, nhiên liệu lỏng.

• Nhà máy chế biến hóa chất, dung dịch ăn mòn.

• Dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm vi sinh.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt

Việc chọn sai thông số hoặc thi công không đúng kỹ thuật có thể gây ra những hậu quả đắt giá:

Nhầm lẫn giữa van chữ Y và lọc chữ Y

Lắp đặt nhầm lọc chữ Y tại vị trí cần điều tiết lưu lượng sẽ khiến hệ thống không thể đóng ngắt dòng chảy, hoặc ngược lại dùng van chữ Y để lọc rác sẽ làm kẹt đĩa van.

Chọn sai vật liệu thân

Dùng van thân gang hoặc đồng cho môi trường hóa chất ăn mòn sẽ khiến thân van bị phân hủy, rò rỉ hóa chất nguy hiểm ra ngoài môi trường.

Chọn sai cấp áp suất PN

Sử dụng van chịu áp PN10 cho đường ống có áp lực đỉnh PN16 dễ dẫn đến nứt vỡ thân van khi bơm tăng áp đột ngột.

Lắp ngược chiều dòng chảy

Mỗi van đều có mũi tên chỉ hướng dòng chảy đúc nổi trên thân. Lắp ngược chiều sẽ làm tăng tổn thất áp suất và gây hư hỏng cơ cấu đĩa van.

Bỏ qua vệ sinh định kỳ

Đối với các dòng van có tích hợp lưới lọc, việc không xả cặn định kỳ sẽ làm tắc nghẽn lưới lọc, gây sụt áp nghiêm trọng và làm quá tải máy bơm.

Cách Chọn y pattern valve Phù Hợp

Hãy áp dụng danh mục kiểm tra dưới đây để đảm bảo chọn đúng sản phẩm cho dự án:

• Xác định rõ mục đích sử dụng (Cần đóng mở, điều tiết hay lọc rác cặn).

• Lựa chọn vật liệu phù hợp với tính chất môi chất (Nước sạch, nước thải, hơi hay hóa chất).

• Kiểm tra chính xác kích thước DN của đường ống kết nối.

• Đánh giá áp suất vận hành tối đa (PN) và dải nhiệt độ thực tế của hệ thống.

• Chọn kiểu kết nối đồng bộ (Lắp ren cho ống nhỏ, Mặt bích cho ống lớn).

• Đảm bảo thiết bị đạt các tiêu chuẩn đúc và thử áp quốc tế (JIS, DIN, ANSI).

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Quy trình lắp đặt chuẩn giúp kéo dài tuổi thọ vận hành cho van:

1. Quan sát kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van trước khi gá lắp.

2. Vệ sinh sạch sẽ mạt sắt, cát bụi bên trong lòng đường ống.

3. Đặt van theo đúng phương vị (với van lọc chữ Y, nhánh nghiêng chứa lưới lọc phải hướng xuống dưới để chứa cặn).

4. Siết đều tay các bulong mặt bích theo cặp đối xứng hoặc quấn băng tan vừa đủ đối với van ren.

5. Kiểm tra áp lực và thử độ kín của các mối liên kết trước khi đưa vào vận hành.

6. Tiến hành tháo nắp nhánh nghiêng để vệ sinh lưới lọc hoặc kiểm tra đĩa van định kỳ từ 6 đến 12 tháng/lần.

Câu Hỏi Thường Gặp

y pattern valve là gì?

Là dòng van có thân dạng hình chữ Y nghiêng, chuyên dùng để kiểm soát, điều tiết hoặc lọc cặn dòng chảy với tổn thất áp suất cực thấp.

y pattern valve có phải là lọc chữ Y không?

Không hoàn toàn. Lọc chữ Y (Y Strainer) chứa lưới lọc dùng để giữ cặn bẩn, còn van nước chữ Y chứa đĩa van dùng để đóng mở hoặc điều khiển lưu lượng. Chúng có hình dáng tương tự nhưng công năng khác nhau.

Van nước chữ Y dùng cho hệ thống nào?

Thiết bị ứng dụng hiệu quả trong hệ thống cấp thoát nước, HVAC, PCCC, đường ống hơi nóng, dầu khí và nhà máy hóa chất.

Nên chọn van bằng đồng hay inox?

Nên chọn van đồng cho hệ thống nước sạch dân dụng nhẹ nhàng để tiết kiệm chi phí. Chọn inox cho môi trường hóa chất, nước thải ăn mòn, hơi nóng hoặc yêu cầu vệ sinh an toàn thực phẩm.

Bao lâu nên bảo trì van một lần?

Nên thực hiện kiểm tra độ kín và vệ sinh bộ phận bên trong định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào độ sạch của môi chất.

Lựa Chọn Van Nước Chữ Y Đúng Giúp Hệ Thống Vận Hành Hiệu Quả

Đầu tư đúng dòng van nước chữ y là giải pháp kỹ thuật thông minh giúp tối ưu hóa chuyển động dòng chảy, giảm thiểu hiện tượng sụt áp và bảo vệ an toàn cho toàn bộ hạ tầng đường ống. Việc hiểu rõ bản chất cấu tạo, phân biệt chính xác với lọc chữ Y cũng như lựa chọn đúng vật liệu sẽ giúp doanh nghiệp tiết kiệm chi phí năng lượng và giảm tối đa chi phí bảo trì hằng năm.

Nếu bạn đang cần tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá các dòng van nước chữ Y, van lọc chữ Y chính hãng cho công trình, hãy liên hệ ngay với đơn vị cung cấp uy tín để được hỗ trợ tận tình đối với van nước chữ y.
