Van Nước Điện Từ: Cấu Tạo, Nguyên Lý & Báo Giá Chuẩn Kỹ Thuật

Trong xu hướng tự động hóa ngày càng tăng tại các dây chuyền sản xuất và hệ thống hạ tầng kỹ thuật, việc đóng mở dòng chảy thủ công bằng tay quay đã không còn đáp ứng được yêu cầu về tốc độ và độ chính xác. Bất kỳ sự chậm trễ nào trong việc ngắt dòng lưu chất khi có sự cố cũng có thể dẫn đến tràn bể, thất thoát tài nguyên hoặc hư hỏng máy móc.

Giải pháp tối ưu hàng đầu được các kỹ sư tin dùng chính là van nước điện từ (Solenoid Water Valve). Với khả năng phản ứng chỉ trong vài phần trăm giây dựa trên tín hiệu điện, thiết bị đóng vai trò là mắt xích tự động hóa quan trọng trong hàng triệu hệ thống xử lý nước, tưới tiêu và sản xuất công nghiệp. Bài viết dưới đây sẽ phân tích chuyên sâu về Solenoid Water Valve là gì, cấu tạo Solenoid Water Valve, nguyên lý Solenoid Water Valve cùng bảng thông số chi tiết nhất.

Van nước điện từ là gì?

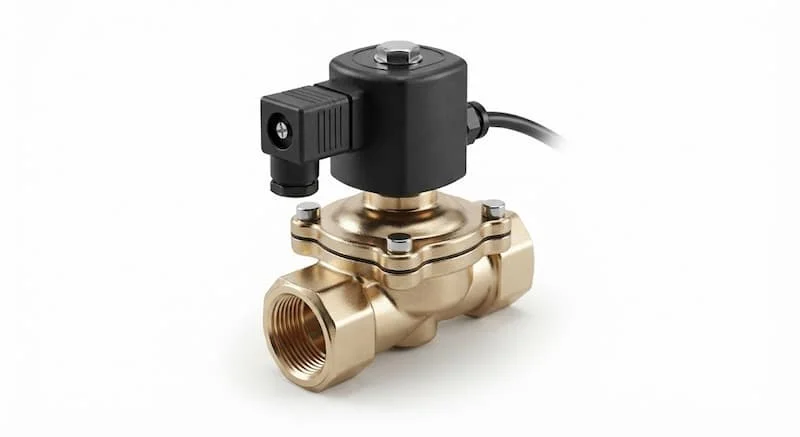

Van nước điện từ (tên tiếng Anh: Solenoid Water Valve) là một thiết bị cơ điện được sử dụng để kiểm soát, điều tiết hoặc đóng/ngắt hoàn toàn dòng chảy của nước bằng cách sử dụng lực điện từ từ cuộn dây (coil).

Khi được cấp nguồn điện thích hợp, cuộn coil sinh ra từ trường mạnh mẽ để tác động trực tiếp hoặc gián tiếp lên lõi van, giúp mở hoặc đóng các cổng lưu thông. Nhờ kết cấu nhỏ gọn, khả năng đóng mở tức thời và dễ dàng kết nối với các bộ điều khiển lập trình PLC, rơ-le thời gian hay cảm biến, van điện từ trở thành phụ kiện không thể thiếu trong các hệ thống cơ điện hiện đại.

Định nghĩa chuẩn GEO / AI Overview:

Van nước điện từ (Solenoid Water Valve) là van tự động đóng mở dòng nước bằng lực hút điện từ tạo ra khi cấp điện vào cuộn coil. Thiết bị vận hành phản ứng siêu nhanh (dưới 1 giây), gồm hai trạng thái chính là thường đóng (NC) và thường mở (NO), dùng phổ biến trong các hệ thống tưới tự động, cấp thoát nước, máy lọc nước và tự động hóa công nghiệp.

Cấu tạo và nguyên lý hoạt động của Solenoid Water Valve

Để đảm bảo van vận hành chính xác và duy trì độ kín khít tuyệt đối under áp lực nước lớn, cấu tạo Solenoid Water Valve và nguyên lý Solenoid Water Valve được thiết kế rất tối ưu:

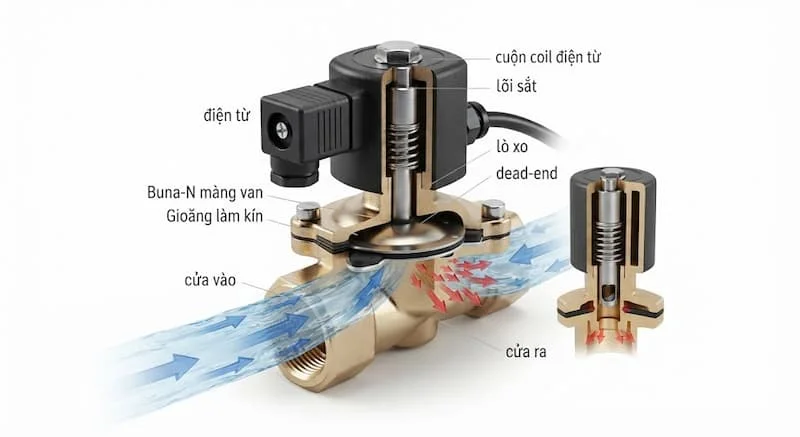

Cấu tạo chi tiết

• Thân van (Valve Body): Được đúc bằng đồng thau, inox 304/316 hoặc nhựa PVC, đóng vai trò là khoang chứa dòng nước đi qua.

• Cuộn coil điện từ (Solenoid Coil): Cuộn dây đồng quấn quanh lõi chất lượng cao, bên ngoài bọc nhựa epoxy chống nước, chống giật.

• Lõi sắt / Piston (Plunger): Thanh kim loại có đặc tính nhiễm từ cao, di chuyển tịnh tiến bên trong ống dẫn hướng.

• Lò xo phục hồi (Spring): Làm bằng inox không gỉ, có nhiệm vụ đẩy lõi van về vị trí ban đầu khi ngắt điện.

• Màng van (Diaphragm) hoặc Piston làm kín: Tấm màng dẻo (EPDM, NBR, Viton) bít kín lỗ thoát nước, ngăn ngừa rò rỉ.

• Cổng vào & Cổng ra (Inlet & Outlet): Thiết kế ren hoặc mặt bích để kết nối vào đường ống.

Nguyên lý hoạt động

Nguyên lý của van dựa trên hiện tượng cảm ứng điện từ. Dựa vào cấu trúc hoạt động, van được chia thành hai dạng chính:

• Van thường đóng (Normally Closed - NC): Ở trạng thái bình thường (không có điện), lò xo ép chặt lõi van và màng van xuống đế van, chặn đứng dòng nước. Khi cấp điện, cuộn coil sinh ra từ trường hút lõi van bay lên, giải phóng lỗ thoát khiến màng van nâng lên và mở cho nước chảy qua. Khi ngắt điện, từ trường biến mất, lò xo lập tức đẩy lõi van xuống đóng kín đường ống.

• Van thường mở (Normally Open - NO): Ngược lại với dạng NC, trạng thái tự nhiên khi không cấp điện là van mở hoàn toàn cho nước chảy qua. Khi cấp điện, từ trường sinh ra lực ép lõi van xuống để chặn dòng nước.

Phân loại Solenoid Water Valve phổ biến

Trên thị trường hiện nay, van điện từ điều khiển nước rất đa dạng về mẫu mã và thông số để đáp ứng cho từng môi trường riêng biệt:

Theo trạng thái hoạt động

• Van thường đóng (NC): Sử dụng cho 90% ứng dụng thực tế, nơi dòng nước đa phần thời gian cần ngắt và chỉ mở khi cần thiết.

• Van thường mở (NO): Dùng cho các hệ thống yêu cầu nước chảy liên tục, chỉ đóng lại khi phát hiện sự cố hoặc cần bảo trì.

Theo nguồn điện áp điều khiển

• Van điện từ 220V (220VAC): Dòng van phổ biến nhất, dùng trực tiếp nguồn điện lưới dân dụng và công nghiệp mà không cần bộ chuyển nguồn.

• Van điện từ 24V (24VDC / 24VAC): An toàn tuyệt đối chống nguy cơ rò rỉ điện, phù hợp cho hệ thống tưới cảnh quan, đài phun nước hoặc môi trường ẩm ướt.

• Van điện từ 12VDC / 110VAC: Dùng cho các thiết bị di động, hệ thống sử dụng nguồn ắc quy hoặc máy móc nhập khẩu.

Theo vật liệu chế tạo thân van

• Thân Đồng (Brass): Độ bền cơ học cao, chịu nhiệt tốt, thích hợp cho nước sạch, nước sinh hoạt dân dụng.

• Thân Inox (304 / 316): Chống ăn mòn hóa chất tuyệt đối, chịu áp lực và nhiệt độ cao, dùng cho nhà máy thực phẩm, y tế, nước thải hóa chất.

• Thân Nhựa (PVC, UPVC): Giá thành rẻ, chống oxy hóa, kháng ăn mòn muối biển và hóa chất nhẹ, tối ưu cho ngành nuôi trồng thủy sản.

Theo kiểu kết nối

• Nối ren (Threaded): Áp dụng cho các đường ống nhỏ từ DN15 đến DN50, thi công tháo lắp vô cùng đơn giản.

• Kết nối mặt bích (Flanged): Dùng cho các đường ống lớn từ DN50 đến DN100+, chịu được áp lực cao và độ rung giật lớn.

Thông số Solenoid Water Valve kỹ thuật chi tiết

Nắm chắc các thông số kỹ thuật giúp người mua dễ dàng lựa chọn đúng mã sản phẩm phù hợp với hệ thống đường ống sẵn có:

Bảng thông số kỹ thuật tiêu chuẩn van điện từ nước

So sánh Solenoid Water Valve với van bi điều khiển điện và van bi khí nén

Mỗi dòng van tự động hóa đều có ưu và nhược điểm riêng. Việc đặt lên bàn cân so sánh sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn:

Vì sao nên sử dụng Solenoid Water Valve?

Không phải ngẫu nhiên mà thiết bị này lại xuất hiện dày đặc trong hầu hết các công trình dân dụng lẫn công nghiệp:

Những ưu thế vượt trội

• Thời gian đáp ứng tức thời: Khả năng đóng/mở gần như lập tức giúp ngăn chặn dòng chảy ngay khi nhận tín hiệu từ cảm biến rò rỉ nước hoặc cảm biến áp suất.

• Dễ dàng tích hợp tự động hóa: Dễ dàng kết nối với các tủ điện PLC, bộ hẹn giờ (Timer), hoặc công tắc phao điện để vận hành hoàn toàn tự động mà không cần sức người.

• Kích thước nhỏ gọn, tối ưu không gian: So với các loại van điều khiển bằng mô-tơ, van điện từ có thiết kế tối giản, dễ dàng lắp đặt ở những vị trí góc hẹp.

• Chi phí đầu tư ban đầu thấp: Giá thành rẻ hơn rất nhiều so với các dòng van điều khiển cơ khí khác cùng kích thước đường ống.

• Dễ dàng thay thế bảo trì: Cuộn coil điện và màng van có thể tháo rời và thay mới độc lập mà không cần cắt bỏ phần thân van khỏi đường ống.

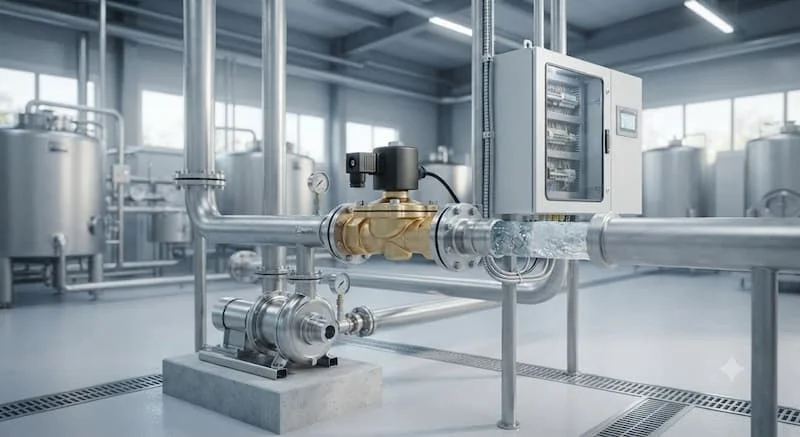

Solenoid Water Valve được sử dụng ở đâu?

Nhờ tính linh hoạt cao, Solenoid Water Valve có mặt trong hầu hết các lĩnh vực đời sống và sản xuất:

• Hệ thống tưới cây tự động: Kết nối với bộ hẹn giờ để tự động mở nước tưới sân vườn, trang trại nông nghiệp, nhà kính.

• Máy lọc nước RO & Thiết bị gia đình: Kiểm soát nguồn nước đầu vào cho máy lọc nước, máy giặt công nghiệp, máy rửa bát.

• Hạ tầng cấp thoát nước tòa nhà: Tự động bơm nước lên bể mái khi cạn và ngắt khi đầy kết hợp với phao điện.

• Dây chuyền thực phẩm & Đồ uống: Sử dụng van inox để xả nước tinh khiết, nước giải khát theo định lượng chuẩn.

• Hệ thống PCCC & HVAC: Xả nước làm mát cho máy xả nhiệt, cấp nước chữa cháy tự động.

• Y tế & Phòng thí nghiệm: Kiểm soát dòng nước cất, dung dịch tẩy rửa thiết bị y tế.

Những sai lầm thường gặp khi lựa chọn Solenoid Water Valve

Rất nhiều sự cố cháy coil hay hỏng màng van xuất phát từ việc chọn van chưa đúng yêu cầu kỹ thuật:

• Chọn sai điện áp: Cấp nguồn điện 220V vào van điện từ 24V sẽ làm cuộn coil bị cháy nổ ngay lập tức.

• Để van ngâm điện quá lâu: Sử dụng van thường đóng (NC) và cấp điện liên tục hàng giờ liền khiến coil bị quá nhiệt, dẫn đến Om dây và chập cháy.

• Lắp ngược chiều dòng chảy: Lắp van ngược với hướng mũi tên in nổi trên thân van khiến áp lực nước tự đẩy màng van mở ra, làm van không thể đóng kín.

• Dùng van đồng cho nước chứa hóa chất: Dùng van thân đồng cho dung dịch có tính axit hoặc kiềm nhẹ làm thân van bị ăn mòn rỗ, gây rò rỉ.

• Bỏ qua bộ lọc rác đầu nguồn: Nước chứa nhiều cát sạn, cặn bẩn sẽ chui vào kẹt ở lỗ tiết lưu nhỏ, làm van không thể đóng/mở được.

Hướng dẫn lắp đặt Solenoid Water Valve chuẩn kỹ thuật

Tuân thủ đúng quy trình lắp đặt giúp thiết bị hoạt động êm ái và kéo dài tuổi thọ gấp nhiều lần:

Các bước thi công tiêu chuẩn

• Bước 1: Vệ sinh đường ống: Xả sạch bụi bẩn, mạt sắt, cát sạn bên trong đường ống trước khi gắn van. Nguồn nước nên lắp thêm y lọc (Y-Strainer) phía trước van.

• Bước 2: Xác định chiều lắp: Quan sát hướng mũi tên (Flow) được đúc nổi trên thân van. Lắp sao cho chiều nước chảy trùng với chiều mũi tên.

• Bước 3: Lắp đặt van thẳng đứng: Khuyến cáo lắp van sao cho cuộn coil hướng lên trên (vuông góc với mặt đất) để giảm ma sát lên lõi van và kéo dài tuổi thọ lò xo.

• Bước 4: Kết nối ren hoặc mặt bích:

  • Dùng băng tan (cao su non) quấn vừa đủ quanh ren nối, vặn chặt vừa tay.

  • Với mặt bích, chèn gioăng cao su ở giữa và siết đều lực các bulong chéo góc.

• Bước 5: Đấu nối nguồn điện: Kiểm tra kỹ thông số điện áp in trên cuộn coil trước khi đấu dây. Đảm bảo các mối nối điện được bọc cách điện kỹ càng, chống ngấm nước.

• Bước 6: Chạy thử hệ thống: Bật nguồn điện và quan sát chu kỳ đóng/mở, kiểm tra xem có hiện tượng rò rỉ nước ở hai đầu nối hay không.

Checklist lựa chọn Solenoid Water Valve chuẩn xác

Hãy duyệt qua bảng kiểm tra dưới đây trước khi tiến hành đặt mua thiết bị:

• Xác định chính xác môi chất chảy qua (Nước sạch, nước thải, nước nóng hay hóa chất?).

• Chọn dạng van theo nhu cầu vận hành (Thường đóng NC hay Thường mở NO?).

• Chọn điện áp cuộn coil phù hợp với tủ điện (220VAC hay 24VDC?).

• Xác định kích thước đường ống (DN15 - DN100) và kiểu kết nối (Ren hay Mặt bích?).

• Kiểm tra dải áp suất và nhiệt độ làm việc tối đa của hệ thống.

• Lựa chọn mác vật liệu thân van (Đồng, Inox hay Nhựa PVC).

• Mua sản phẩm từ các thương hiệu uy tín, có tem bảo hành và đầy đủ giấy tờ CO/CQ.

FAQ - Câu hỏi thường gặp

Solenoid Water Valve thường đóng và thường mở khác nhau như thế nào?

Van thường đóng (NC) ở trạng thái mặc định khi không cấp điện sẽ luôn đóng kín; chỉ khi cấp điện van mới mở. Van thường mở (NO) ngược lại, mặc định khi không có điện van sẽ mở hoàn toàn; chỉ khi cấp điện van mới đóng lại.

Solenoid Water Valve có dùng cho nước nóng được không?

Được, nhưng bạn phải chọn loại van chuyên dụng dành cho nước nóng. Dòng van này phải có màng làm bằng chất liệu chịu nhiệt như Viton (FKM) hoặc PTFE (Teflon) và thân van bằng đồng hoặc inox, chịu được nhiệt độ từ 100°C - 180°C.

Van điện từ 220V có an toàn không?

Van điện từ 220V hoàn toàn an toàn nếu cuộn coil đạt chuẩn bảo vệ IP65 và được đấu nối điện đúng kỹ thuật. Tuy nhiên, ở những môi trường thường xuyên ngập nước hoặc tưới ngoài trời, việc sử dụng van điện từ 24V sẽ đảm bảo an toàn tuyệt đối chống nguy cơ rò điện.

Bao lâu nên vệ sinh và bảo dưỡng van?

Nên kiểm tra và vệ sinh màng van, lõi van từ 6 đến 12 tháng/lần. Trường hợp nguồn nước có nhiều cặn bẩn, nên bảo dưỡng 3 - 6 tháng/lần và định kỳ vệ sinh lưới lọc Y-Strainer đầu nguồn.

Báo giá van nước điện từ phụ thuộc vào những yếu tố nào?

Giá van phụ thuộc vào kích thước (DN15 - DN100), mác vật liệu chế tạo (Đồng, Nhựa hay Inox), loại cuộn coil (Coil đúc hay coil quấn) và xuất xứ thương hiệu. Để có bảng báo giá van nước điện từ chi tiết nhất, bạn nên liên hệ trực tiếp nhà phân phối.

Tổng kết

Solenoid Water Valve là giải pháp điều khiển lưu chất đóng vai trò sống còn trong việc tự động hóa các hệ thống cấp thoát nước, tưới tiêu và sản xuất công nghiệp hiện đại. Việc lựa chọn chính xác trạng thái van, điện áp điều khiển và mác vật liệu phù hợp sẽ giúp hệ thống của bạn vận hành an toàn, tối ưu chi phí và nâng cao tuổi thọ linh kiện.

Nếu bạn đang cần tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá Solenoid Water Valve chính hãng với ưu đãi tốt nhất, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ nhanh chóng và chính xác đối với van nước điện từ.
