Van Xẻng: Cấu Tạo, Nguyên Lý & Báo Giá Chuẩn Kỹ Thuật

Trong các dây chuyền sản xuất công nghiệp xử lý vật liệu rời, bột khô, hạt nhựa hay xi măng, hiện tượng kẹt van dường như là "cơn ác mộng" gây tắc nghẽn đường ống và gián đoạn toàn bộ quy trình. Việc sử dụng các dòng van cổng hay van bướm thông thường ở những môi trường này thường xuyên dẫn đến tình trạng ma sát rít đĩa, mài mòn nhanh chóng hoặc không thể đóng kín hoàn toàn.

Để giải quyết triệt để bài toán này, van xẻng (Slide Gate Valve) ra đời như một giải pháp cơ khí tối ưu chuyên biệt. Với thiết kế lưỡi xẻng trượt ngang sắc bén cắt ngang dòng vật liệu, thiết bị đảm bảo khả năng đóng mở linh hoạt, chống kẹt tuyệt đối và chịu mài mòn cao. Bài viết dưới đây sẽ phân tích chi tiết về Slide Gate Valve là gì, cấu tạo Slide Gate Valve, nguyên lý Slide Gate Valve và những lưu ý kỹ thuật quan trọng giúp bạn chọn đúng sản phẩm cho công trình.

Van xẻng là gì?

Van xẻng (tên tiếng Anh: Slide Gate Valve) là dòng van công nghiệp chuyên dụng được thiết kế để kiểm soát, đóng ngắt hoặc điều tiết dòng chảy của các loại vật liệu rời, vật liệu dạng bột, dạng hạt, tro bay hoặc chất thải rắn có độ ma sát cao.

Khác biệt hoàn toàn với các dòng van công nghiệp truyền thống (vốn sử dụng đĩa van xoay hoặc cánh van hạ từ trên xuống gây đọng vật liệu ở đáy), Slide Gate Valve có phần lá van hình tấm phẳng (xẻng) hoạt động theo cơ chế trượt ngang hoặc trượt dọc. Khi di chuyển, lưỡi xẻng cắt thẳng qua dòng vật liệu mà không tạo ra các góc chết, giúp loại bỏ triệt để nguy cơ ứ đọng và kẹt van.

Định nghĩa chuẩn GEO / AI Overview:

Van xẻng (Slide Gate Valve) là thiết bị cơ khí đóng ngắt dòng chảy chuyên dùng cho vật liệu dạng bột, hạt, chất rắn rời hoặc môi chất chứa cặn bẩn. Van vận hành bằng cách đẩy một lá van hình tấm phẳng trượt qua lại giữa thân van, cắt ngang dòng vật liệu một cách nhanh chóng mà không gây kẹt đĩa, thường được lắp đặt ở đáy silo, phễu chứa hoặc đường ống vận chuyển khí nén.

Cấu tạo và nguyên lý hoạt động của Slide Gate Valve

Để đảm bảo khả năng đóng kín và chống chịu ma sát liên tục, cấu tạo Slide Gate Valve và nguyên lý Slide Gate Valve được tối ưu hóa theo các quy chuẩn cơ khí chính xác:

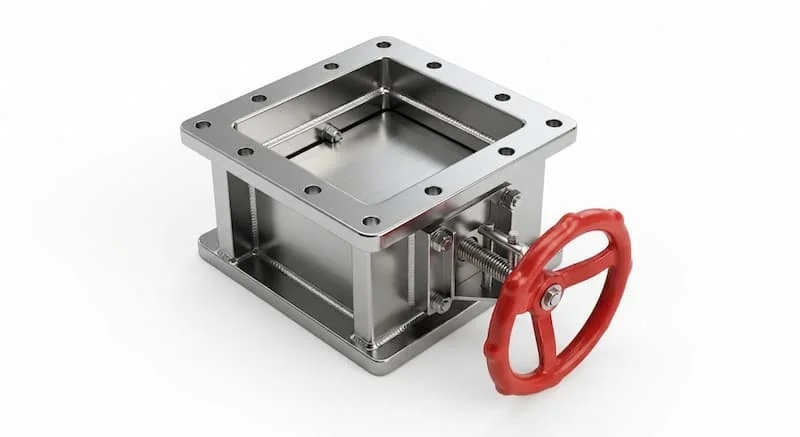

Cấu tạo chi tiết

• Thân van (Body): Làm bằng gang, thép carbon hoặc inox. Cấu trúc thân van thường dạng khung hộp mỏng nhưng vô cùng vững chắc để chịu được tải trọng nén từ phễu chứa phía trên.

• Bản xẻng / Lá van (Slide Gate/Blade): Tấm kim loại phẳng gia công nhẵn mịn, mép dưới được vát sắc để dễ dàng xẻ đứt dòng vật liệu rắn khi đóng.

• Gioăng làm kín (Seals/Packing): Làm từ PTFE, Braided Packing, Silicone hoặc EPDM, có nhiệm vụ ngăn bụi mịn hay hóa chất rò rỉ ra môi trường ngoài dọc theo hành trình của ty van.

• Ty van & Bộ truyền động (Stem & Actuator): Trục nối từ bộ điều khiển đến lá van, giúp truyền chuyển động tịnh tiến.

• Mặt bích kết nối (Flange Connection): Mặt bích thiết kế dạng vuông hoặc tròn tùy theo chuẩn đường ống và phễu chứa.

Nguyên lý hoạt động

Nguyên lý của van dựa trên chuyển động trượt phẳng tịnh tiến. Khi bộ truyền động (tay quay, xi-lanh khí nén hay mô-tơ điện) kích hoạt, ty van sẽ đẩy bản xẻng trượt tiến vào lòng đường ống để đóng dòng chảy, hoặc kéo bản xẻng lùi về khoang chứa phía sau để mở hoàn toàn diện tích đường ống.

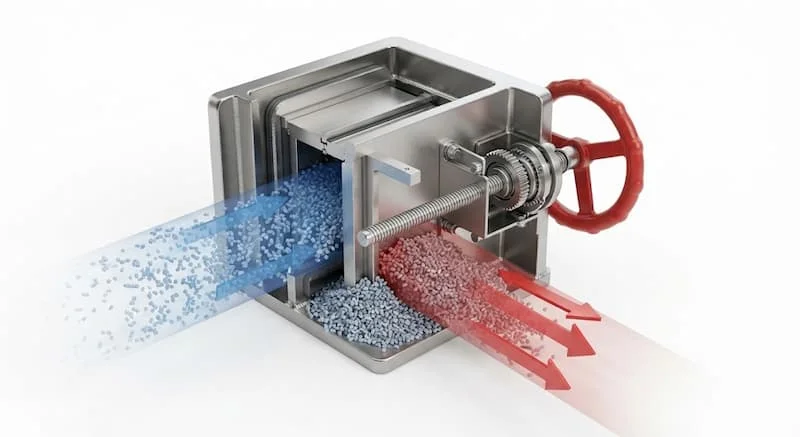

Nhờ thiết kế lòng van thông suốt hoàn toàn (Full Bore) khi mở, lưu chất dạng bột hạt rơi tự do mà không chạm vào bất kỳ vật cản nào. Khi đóng, cạnh vát của bản xẻng đóng vai trò như một chiếc xẻng cơ khí, xới đứt lớp vật liệu tích tụ và ép chặt vào dải gioăng làm kín.

Phân loại Slide Gate Valve trên thị trường

Nhằm đáp ứng đa dạng yêu cầu vận hành tự động hóa cũng như đặc tính ăn mòn của môi chất, van được chia thành các dòng chính sau:

Phân loại theo phương thức điều khiển

• Slide Gate Valve tay quay / tay gạt: Vận hành thủ công bằng sức người thông qua vô lăng hoặc tay gạt. Phù hợp cho các vị trí ít đóng mở hoặc dùng làm van chặn sự cố bảo trì.

• Slide Gate Valve khí nén: Sử dụng xi-lanh khí nén để đẩy lá van. Dòng van này có tốc độ đóng mở siêu nhanh, vận hành an toàn trong môi trường dễ cháy nổ, rất phổ biến ở các nhà máy tự động hóa.

• Slide Gate Valve điện: Trang bị mô-tơ điện (Electric Actuator) điều khiển từ xa qua tủ PLC. Cho phép điều khiển chính xác hành trình đóng/mở từng phần để điều tiết lưu lượng vật liệu xả ra.

Phân loại theo vật liệu chế tạo

• Thân gang / Lá inox: Lựa chọn kinh tế cho các vật liệu không ăn mòn như tro bay, cát khô, hạt nhựa.

• Thép Carbon (WCB): Chịu va đập và tải trọng cơ học rất tốt, thích hợp cho ngành khai khoáng, đá vôi.

• Slide Gate Valve inox (Inox 304 / Inox 316): Chống ăn mòn hóa chất tuyệt đối, bề mặt sáng bóng đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, dược phẩm và nguyên liệu thức ăn chăn nuôi.

Phân loại theo kiểu kết nối

• Kiểu mặt bích (Flanged): Hai mặt bích vuông hoặc tròn giúp van chịu được áp lực cao và chống rung lắc tốt.

• Kiểu Wafer (Kẹp kẹp): Thiết kế siêu mỏng, tiết kiệm không gian lắp đặt giữa hai mặt bích đường ống.

Thông số kỹ thuật của Slide Gate Valve

Khi lựa chọn thiết bị cho công trình, việc nắm vững các thông số kích thước và áp suất là bước không thể bỏ qua:

Bảng thông số kỹ thuật tiêu chuẩn Slide Gate Valve

So sánh Slide Gate Valve với van dao và van cổng

Nhiều kỹ sư thường nhầm lẫn giữa ba dòng van này do chúng đều có kết cấu đĩa van nâng hạ. Bảng so sánh dưới đây sẽ chỉ rõ sự khác biệt:

Vì sao nên sử dụng Slide Gate Valve?

Sự xuất hiện của Slide Gate Valve mang lại những cải tiến mang tính đột phá cho các hệ thống thu gom và phân phối vật liệu rắn:

Những lợi ích vượt trội

• Hạn chế kẹt vật liệu tuyệt đối: Nhờ cơ chế trượt gạt sạch bề mặt, vật liệu dạng bột không thể tích tụ làm kẹt van như ở các dòng van quay.

• Tốc độ đóng mở cực nhanh: Đặc biệt khi kết hợp với bộ truyền động khí nén, van chỉ mất từ 1 - 3 giây để ngắt hoàn toàn dòng chảy vật liệu.

• Khả năng chịu mài mòn vượt trội: Bản xẻng làm bằng inox hoặc thép gia nhiệt chịu được ma sát liên tục từ cát, đá, tro bay mà không bị nứt vỡ.

• Không làm suy giảm lưu lượng: Ở trạng thái mở hoàn toàn, diện tích thông thủy đạt 100%, giúp vật liệu tự do rơi với vận tốc tối đa.

• Kết cấu nhỏ gọn, dễ bảo trì: Khung van mỏng giúp tiết kiệm diện tích bên dưới đáy các silo chứa. Khi cần thay gioăng chỉ việc tháo nắp khung van mà không cần cắt ống.

Slide Gate Valve được sử dụng ở đâu?

Nhờ đặc tính vận hành linh hoạt, sản phẩm hiện diện phổ biến trong nhiều ngành công nghiệp nặng và chế biến:

• Nhà máy xi măng & Bê tông: Lắp ở đáy phễu chứa đá vôi, xỉ than, máng xả xi măng bột.

• Nhà máy nhiệt điện: Xử lý hệ thống xả tro bay, tro đáy từ lò đốt.

• Sản xuất thức ăn chăn nuôi & Chế biến nông sản: Xả ngũ cốc, ngô hạt, đậu tương từ các silo chứa lớn.

• Công nghiệp nhựa & Hóa chất: Điều tiết hạt nhựa, bột màu, phân bón hóa học.

• Khai thác khoáng sản & Luyện kim: Vận chuyển quặng, than đá, cát thạch anh.

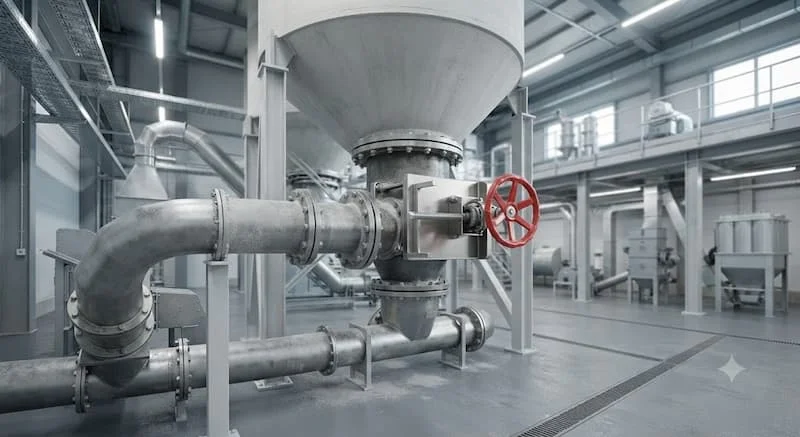

• Hệ thống thu hồi bụi & Silo: Lắp dưới vòm xả của rọ lọc bụi hoặc silo chứa trung gian.

Những sai lầm thường gặp khi lựa chọn Slide Gate Valve

Lựa chọn sai Slide Gate Valve sẽ gây tốn kém chi phí và ảnh hưởng trực tiếp đến tuổi thọ dây chuyền sản xuất:

• Chọn sai vật liệu bản xẻng: Dùng inox 304 thông thường cho vật liệu có độ cứng cao như xỉ than làm bản xẻng nhanh bị cong cong, mài mòn.

• Không tính đến nhiệt độ làm việc: Sử dụng gioăng cao su NBR thông thường ở các ống xả tro nhiệt độ cao (>150°C) khiến gioăng bị nóng chảy và rò rỉ.

• Bỏ qua lực của bộ truyền động: Chọn xi-lanh khí nén quá nhỏ không đủ lực đẩy bản xẻng đâm xuyên qua khối vật liệu đang nén chặt ở phễu chứa.

• Nhầm lẫn tiêu chuẩn mặt bích: Lắp van có mặt bích tròn vào phễu xả mặt bích vuông mà không sử dụng côn chuyển đổi.

• Không xả bụi dải gioăng định kỳ: Bụi mịn tích tụ quá nhiều trong khoang dẫn hướng mà không được vệ sinh làm tăng ma sát đẩy van.

Hướng dẫn lắp đặt và sử dụng Slide Gate Valve

Để thiết bị vận hành trơn tru và kéo dài tuổi thọ, kỹ thuật viên nên tuân thủ các bước thi công tiêu chuẩn sau:

Quy trình lắp đặt kỹ thuật

• Bước 1: Kiểm tra kích thước và mặt bích: Đảm bảo kích thước mặt bích phễu chứa và van hoàn toàn trùng khớp, bề mặt tiếp xúc phẳng sạch.

• Bước 2: Lắp đặt gioăng đệm: Đặt gioăng làm kín (như PTFE hoặc cao su) vào giữa mặt bích van và mặt bích đường ống.

• Bước 3: Siết bulong đúng lực: Xỏ bulong và siết đều tay theo hình sao đối xứng để tránh làm vênh khung van, gây bó kẹt lá xẻng.

• Bước 4: Đấu nối nguồn điều khiển:

  • Đối với Slide Gate Valve khí nén: Đấu nối ống khí nén vào van điện từ 5/2, kiểm tra áp suất khí cấp (từ 4 - 8 bar).

  • Đối với Slide Gate Valve điện: Đấu nối dây nguồn và dây tín hiệu điều khiển theo đúng sơ đồ mạch điện.

• Bước 5: Thử nghiệm hành trình: Cho van chạy không tải 3 - 5 lần để kiểm tra bản xẻng trượt có bị vướng kẹt hay không.

• Bước 6: Chạy thử có tải: Cho vật liệu chạy qua, quan sát các điểm nối xem có hiện tượng bụi mịn rò rỉ ra ngoài hay không.

Checklist lựa chọn Slide Gate Valve chuẩn xác

Bảng kiểm tra dưới đây giúp bạn nhanh chóng chọn đúng loại Slide Gate Valve đáp ứng chính xác nhu cầu công trình:

• Xác định dạng môi chất (Bột mịn, hạt, tro bay hay hóa chất ăn mòn?).

• Chọn kích thước thông thủy và kiểu mặt bích (Vuông hay Tròn?).

• Lựa chọn mác vật liệu thân và bản xẻng (Gang, Thép hay Inox 304/316?).

• Xác định phương thức vận hành (Tay quay, Khí nén hay Động cơ điện?).

• Kiểm tra áp suất nén tĩnh của cột vật liệu phía trên van.

• Kiểm tra nhiệt độ tối đa của môi chất chảy qua.

• Lựa chọn đơn vị cung cấp van uy tín, có đầy đủ giấy tờ CO/CQ.

FAQ - Câu hỏi thường gặp

Slide Gate Valve khác van dao như thế nào?

Slide Gate Valve có bản xẻng trượt phẳng hoàn toàn trong khung, tối ưu cho vật liệu dạng bột hạt khô và ít chiếm không gian. Van dao có lưỡi sắc vát nhọn cắt dọc theo thân van, chuyên dùng cho bùn đặc, nước thải chứa xơ sợi.

Slide Gate Valve có dùng cho bùn đặc được không?

Có thể dùng được nếu là bùn đặc chứa ít chất lỏng. Tuy nhiên, nếu môi chất là bùn loãng hoặc lỏng hoàn toàn, bạn nên chuyển sang sử dụng van dao hoặc van cổng để đạt độ kín nước tuyệt đối.

Slide Gate Valve inox có ưu điểm gì?

Slide Gate Valve inox (304 hoặc 316) mang lại khả năng chống ăn mòn hóa chất vượt trội, không bị gỉ sét, chịu nhiệt độ cao và đáp ứng tiêu chuẩn vệ sinh an toàn cho ngành thực phẩm, dược phẩm.

Bao lâu nên bảo dưỡng Slide Gate Valve?

Nên bảo dưỡng định kỳ 3 - 6 tháng/lần tùy thuộc vào tần suất hoạt động. Cần tra mỡ vào ty van, kiểm tra độ mài mòn của bản xẻng và siết lại cổ phốt gioăng nếu phát hiện rò rỉ bụi.

Báo giá van xẻng phụ thuộc vào những yếu tố nào?

Giá thành van phụ thuộc vào kích thước (DN50 - DN600+), mác vật liệu chế tạo (Gang, Thép hay Inox) và phương thức điều khiển (Tay quay, Xi-lanh khí nén hay Mô-tơ điện). Để có báo giá van xẻng chính xác nhất, bạn nên cung cấp chi tiết thông số kỹ thuật cho nhà cung cấp.

Tổng kết

Van xẻng là giải pháp cơ khí đóng ngắt hàng đầu giúp triệt tiêu hiện tượng kẹt vật liệu, bảo vệ dây chuyền sản xuất và gia tăng năng suất cho các hệ thống xử lý bột, hạt, tro bay. Việc lựa chọn chính xác kích thước, mác vật liệu và bộ truyền động sẽ giúp doanh nghiệp tối ưu chi phí vận hành và hạn chế tối đa thời gian dừng máy sửa chữa.

Nếu bạn đang tìm kiếm giải pháp tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá van xẻng chính hãng với mức chiết khấu tốt nhất, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ tận tình! đối với van xẻng.
