Bích ống nước là gì? Hướng dẫn chọn mua và lắp đặt chuẩn kỹ thuật

Trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC) hay đường ống công nghiệp, việc lắp đặt các thiết bị như van, máy bơm, đồng hồ đo lưu lượng là điều tất yếu. Tuy nhiên, nếu sử dụng các kết nối hàn cố định, việc tháo dỡ thiết bị để kiểm tra, bảo trì hoặc thay thế sẽ trở nên vô cùng khó khăn và tốn kém. Đây chính là lúc ống nước phát huy vai trò kết nối linh hoạt của mình.

Bích ống là một phụ kiện cơ khí dạng đĩa có các lỗ bulong xung quanh, được sử dụng để kết nối đường ống với đường ống, van, máy bơm hoặc các thiết bị áp lực khác. Mối nối mặt bích thường kết hợp cùng gioăng làm kín và bulong để tạo thành liên kết chắc chắn, chịu áp lực tốt và hạn chế tối đa rò rỉ lưu chất.

Bích ống nước là gì?

Bích ống (tên tiếng Anh là Flange) là một phụ kiện dùng để nối các đoạn ống, van hoặc thiết bị lại với nhau. Hình dạng phổ biến nhất của bích là hình tròn (dạng đĩa) với các lỗ bulong được bố trí đối xứng quanh chu vi. Bề mặt tiếp xúc giữa hai mặt bích thường được gia công phẳng hoặc có gờ để tăng khả năng ép chặt gioăng.

Bích không thể hoạt động độc lập mà luôn đi kèm với bộ phụ kiện bao gồm:

• Bulong và đai ốc: Thiết bị liên kết cơ học để ép chặt hai mặt bích.

• Gioăng (Gasket): Lớp đệm nằm giữa hai mặt bích giúp làm kín khe hở.

• Đường ống hoặc thiết bị: Các thành phần cần kết nối trong hệ thống.

Bích ống có tác dụng gì?

Trong kỹ thuật đường ống, mặt bích giữ vai trò quan trọng với 4 công năng chính:

Kết nối đường ống: Liên kết các đoạn ống rời rạc thành một hệ thống xuyên suốt.

Kết nối thiết bị: Là điểm trung gian để gắn van, máy bơm, đồng hồ vào đường ống.

Tháo lắp nhanh chóng: Cho phép tách rời các đoạn ống mà không cần cắt ống.

Bảo trì thuận tiện: Giúp việc thay thế thiết bị hư hỏng hoặc làm sạch đường ống trở nên đơn giản, tiết kiệm thời gian.

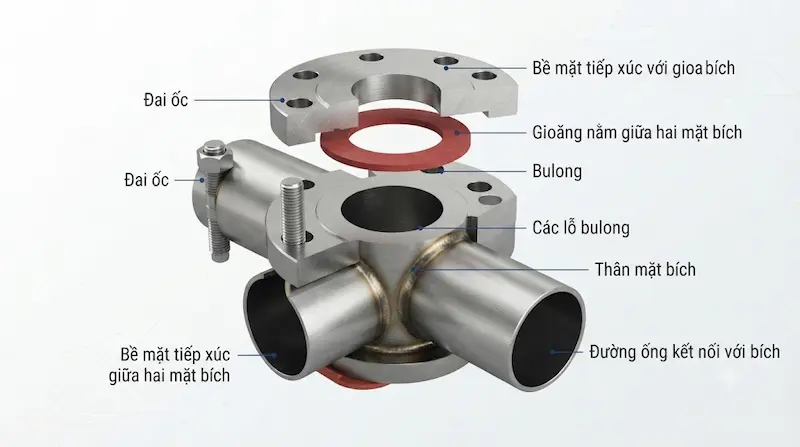

Cấu tạo của bích ống

Để hiểu rõ về độ bền và khả năng chịu lực, chúng ta cần phân tích các thành phần cấu tạo chính:

Thân bích

Đây là bộ phận chịu lực chính, được chế tạo từ nhiều vật liệu khác nhau như thép carbon (cho hệ thống phổ thông), inox 304/316 (cho hệ thống chống ăn mòn), hoặc gang (phổ biến trong hệ thống cấp nước).

Lỗ bulong

Các lỗ này được đục xuyên qua thân bích với kích thước và số lượng quy định bởi tiêu chuẩn. Đường kính và vòng chia lỗ phải hoàn toàn trùng khớp với bích đối diện để đảm bảo bulong đi qua dễ dàng.

Bề mặt làm kín

Đây là vị trí tiếp xúc trực tiếp với gioăng. Bề mặt này có thể là mặt phẳng (Flat Face), mặt lồi lõm (Raised Face) hoặc kiểu rãnh, giúp định vị và nén gioăng chặt hơn.

Lỗ tâm và cổ bích

Lỗ tâm là nơi lưu chất đi qua. Đối với các loại bích hàn cổ (Weld Neck), phần cổ bích được thiết kế để hàn trực tiếp vào đường ống, giúp chịu ứng suất tốt hơn trong các hệ thống áp lực cao.

Nguyên lý kết nối của bích ống

Nguyên lý cơ bản của mối nối mặt bích là tạo ra một lực ép cơ học đồng đều lên gioăng đệm. Quy trình: Hai mặt bích được đặt đối diện nhau → Gioăng đặt vào giữa → Bulong xuyên qua lỗ → Đai ốc được siết chặt.

Việc sử dụng gioăng là bắt buộc vì bề mặt kim loại không bao giờ phẳng tuyệt đối ở cấp độ phân tử. Gioăng đóng vai trò "bù trừ" những sai lệch nhỏ này, bị nén lại để bịt kín hoàn toàn khe hở. Tùy vào loại môi chất (nước, hóa chất, hơi nóng), bạn cần chọn loại gioăng (cao su, cao su bố vải, teflon, hoặc gioăng kim loại) phù hợp với nhiệt độ và áp suất làm việc.

Các loại bích ống phổ biến

Việc lựa chọn đúng loại bích ảnh hưởng trực tiếp đến hiệu quả thi công và độ kín của hệ thống:

• Bích mù (Blind Flange): Không có lỗ tâm, dùng để bịt kín đầu đường ống hoặc chặn dòng chảy khi bảo trì.

• Bích hàn cổ (Weld Neck Flange): Có phần cổ vát nhọn để hàn đối đầu với ống, cực kỳ chắc chắn, chịu được áp suất và nhiệt độ cao.

• Bích hàn trượt (Slip-on Flange): Ống được trượt vào trong bích rồi mới hàn. Loại này dễ thi công và căn chỉnh hơn bích hàn cổ.

• Bích ren (Threaded Flange): Kết nối bằng ren, không cần hàn, phù hợp với các hệ thống đường ống nhỏ hoặc nơi cấm hàn.

• Bích lỏng (Lap Joint Flange): Gồm 2 phần là vành bích và đai giữ. Vành bích có thể xoay linh hoạt, giúp căn chỉnh lỗ bulong cực kỳ thuận tiện trong quá trình lắp đặt.

Tiêu chuẩn bích ống phổ biến

Các tiêu chuẩn quốc tế như JIS, DIN, ANSI/ASME, BS không chỉ là con số, chúng quy định kích thước, đường kính ngoài, số lượng lỗ bulong và khoảng cách chia lỗ.

Lưu ý quan trọng: Bạn không nên chọn bích chỉ dựa vào DN (đường kính danh nghĩa). Cùng là DN50, nhưng bích theo tiêu chuẩn JIS 10K sẽ khác hoàn toàn với bích theo tiêu chuẩn ANSI Class 150 về đường kính ngoài và khoảng cách lỗ bulong. Nếu chọn sai tiêu chuẩn, hai mặt bích sẽ không thể lắp khớp với nhau.

DN và PN trên bích ống có ý nghĩa gì?

Đây là hai thông số dễ nhầm lẫn nhất:

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ DN25, DN50, DN100). Nó đại diện cho kích thước lòng ống.

• PN (Pressure Nominal): Cấp áp suất danh nghĩa mà bích chịu được (ví dụ PN10, PN16, PN25). PN16 nghĩa là bích chịu được áp suất 16 bar ở điều kiện nhiệt độ tiêu chuẩn.

DN và PN là hai thông số hoàn toàn khác biệt. Một bộ bích có thể có cùng DN nhưng khác nhau về PN (độ dày và số lượng bulong sẽ khác nhau để chịu áp).

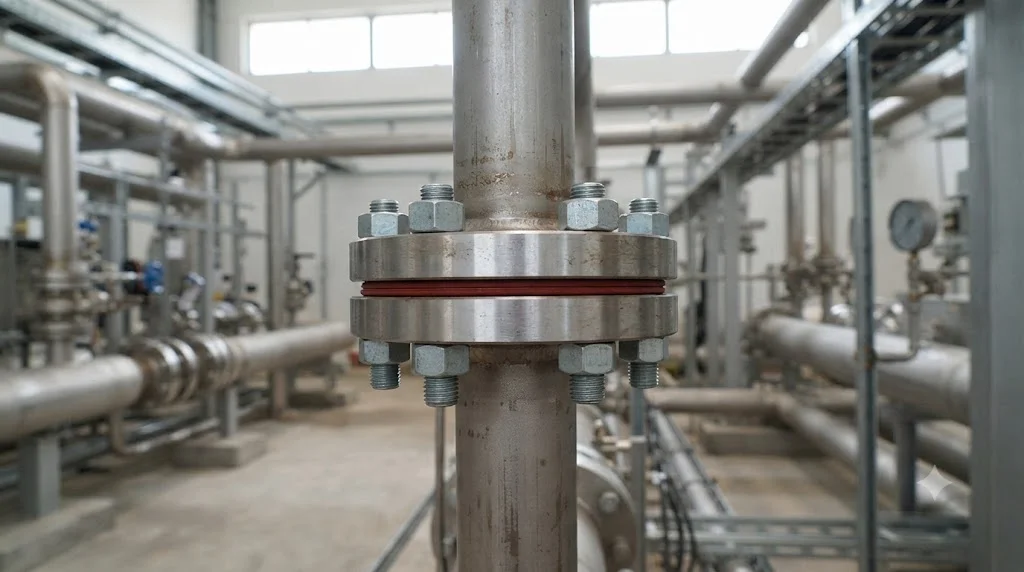

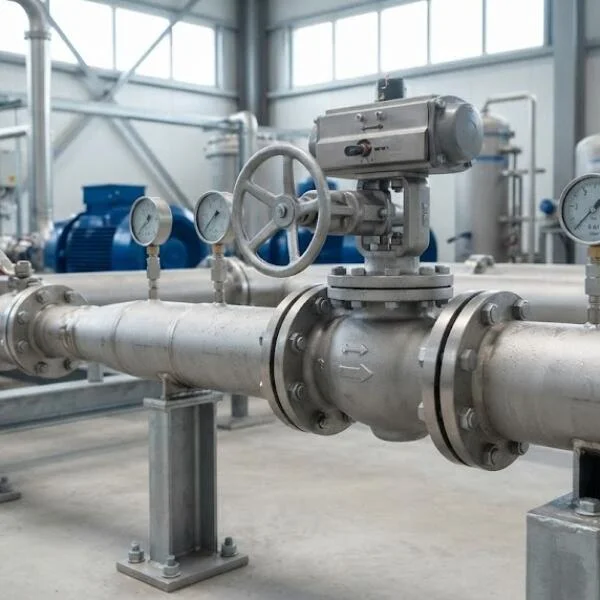

Bích ống được sử dụng ở đâu?

Mặt bích xuất hiện ở hầu hết các hệ thống đường ống hiện đại:

• Cấp thoát nước: Kết nối máy bơm và đường ống chính.

• PCCC: Liên kết các van khóa, trụ cứu hỏa.

• Công nghiệp: Hệ thống HVAC, đường ống hóa chất, trạm xử lý nước thải.

Điểm kết nối điển hình: Ống ↔ Bích ↔ Van hoặc Ống ↔ Bích ↔ Máy bơm.

Những sai lầm thường gặp khi chọn bích

Chỉ quan tâm DN: Quên kiểm tra tiêu chuẩn bích, dẫn đến lệch lỗ bulong.

Nhầm PN với DN: Chọn bích không đủ dày để chịu áp suất hệ thống.

Chọn sai vật liệu: Sử dụng bích thép cho đường ống hóa chất, dẫn đến ăn mòn nhanh chóng.

Siết bulong không đều: Làm gioăng bị ép lệch, gây rò rỉ lưu chất ngay sau khi vận hành.

Cách chọn bích ống đúng kỹ thuật

Hãy thực hiện theo các bước sau để đảm bảo hệ thống an toàn:

Xác định DN: Đường kính ống hiện tại.

Xác định tiêu chuẩn: Phải đồng nhất với các thiết bị hiện có (JIS, DIN, ANSI...).

Xác định PN/Class: Đảm bảo chịu được áp suất vận hành tối đa.

Xác định vật liệu: Phù hợp với tính chất môi chất.

Kiểm tra lỗ bulong: Đếm số lượng và đường kính lỗ trên thiết bị cần nối.

Chọn gioăng tương thích: Chịu được nhiệt độ và hóa chất trong ống.

Hướng dẫn lắp đặt bích ống nước

Để mối nối không bị rò rỉ, hãy tuân thủ quy trình:

• Làm sạch hoàn toàn bề mặt làm kín của hai mặt bích.

• Kiểm tra gioăng, đảm bảo không bị rách hay gấp khúc.

• Căn chỉnh hai mặt bích sao cho đồng tâm.

• Siết bulong theo đường chéo (đối diện) thay vì siết vòng tròn.

• Siết tăng dần lực ép, không nên ép chặt một bulong ngay từ đầu.

Câu hỏi thường gặp về bích ống nước

Bích ống nước dùng để làm gì?

 Dùng để kết nối ống với ống, hoặc ống với thiết bị, tạo khả năng tháo lắp linh hoạt.

DN50 và DN65 có lắp vừa nhau không?

 Không, đây là hai kích thước danh nghĩa hoàn toàn khác nhau.

Bích cùng DN có lắp vừa nhau không?

Chưa chắc. Nếu khác tiêu chuẩn (ví dụ một bên JIS, một bên ANSI) thì lỗ bulong sẽ không khớp.

Nên chọn bích inox hay thép?

Chọn inox nếu hệ thống yêu cầu độ bền cao, chống ăn mòn hoặc thực phẩm; chọn thép nếu cần tiết kiệm chi phí cho hệ thống nước sạch thông thường.

Kết luận

Bích ống nước không đơn thuần là một miếng thép đục lỗ, nó là "chốt chặn" an toàn cho toàn bộ hệ thống. Để hệ thống vận hành bền bỉ, bạn cần quan tâm đồng thời đến DN + Tiêu chuẩn + PN/Class + Vật liệu + Kiểu kết nối. Tuyệt đối không bao giờ chọn bích chỉ dựa vào kích thước đường kính ống.
