Giải Mã Kích Thước DN15 Là Gì? Hướng Dẫn Quy Đổi Và Lựa Chọn Chuẩn Xác Kỹ Thuật

Khi một người mua hoặc kỹ sư mới bước chân vào ngành cơ điện (MEP) hay hệ thống đường ống công nghiệp, họ thường bắt gặp một tình huống khá bối rối: trên catalogue nhà sản xuất ghi thiết bị là van , nhưng đường ống sẵn có tại công trình lại được chú thích là ống $1/2$ inch.

Liệu  có chính xác là $15\text{ mm}$ không? Nó có tương đương hoàn toàn với ống $1/2$ inch không? Việc không hiểu rõ bản chất của các thông số này có thể dẫn đến sai lầm lớn khi mua hàng, khiến thiết bị không thể kết nối hoặc gây rò rỉ hệ thống. Bài viết này sẽ phân tích chi tiết là gì, mối quan hệ quy đổi thực tế, cũng như cách lựa chọn sản phẩm chuẩn xác nhất cho hệ thống của bạn.

DN15 Là Kích Thước Gì?

DN15 là ký hiệu chỉ kích thước danh nghĩa (Nominal Diameter) được sử dụng rộng rãi để phân loại quy cách của đường ống, van công nghiệp, phụ kiện (fitting) và các thiết bị trên hệ thống đường ống. Trong quy chuẩn quốc tế, kích thước thường được liên hệ tương đương với kích thước danh nghĩa NPS $1/2$ theo hệ inch của tiêu chuẩn Mỹ.

Lưu ý quan trọng: DN là viết tắt của cụm từ Pháp-Anh Diamètre Nominal / Nominal Diameter, thuộc hệ thống đo lường metric. Con số “15” hoàn toàn không có nghĩa là đường kính thực tế của thiết bị lúc nào cũng cố định đúng bằng $15\text{ mm}$.

Ví dụ thực tế, một đoạn ống thép có thể được định danh là , nhưng đường kính ngoài (OD), đường kính trong (ID) hay độ dày thành ống (wall thickness) hoàn toàn có thể thay đổi tùy thuộc vào tiêu chuẩn sản xuất (như ASTM, JIS, DIN) và lịch trình ống (schedule).

DN15 Bằng Bao Nhiêu mm Và Inch?

Để giải đáp thắc mắc phổ biến của dân kỹ thuật, chúng ta cần quy chiếu rõ ràng giữa các hệ thống đo lường tiêu chuẩn:

Nhiều người thường lầm tưởng rằng có thể lấy $1/2$ nhân với $25,4\text{ mm}$ để ra đúng bằng $12,7\text{ mm}$, rồi thắc mắc vì sao lại gọi là . Thực tế, đây chỉ là quy ước kích thước danh nghĩa, không phải là phép tính nhân chia đường kính vật lý đơn thuần. Việc quy ước này giúp các kỹ sư dễ dàng gọi tên và tương thích hóa các thiết bị từ nhiều quốc gia sản xuất khác nhau mà không bị lệch hệ thống.

DN15 Có Phải Là Ống Đường Kính 15 mm Không?

Câu trả lời ngắn gọn là: Không nhất thiết.

Trong thiết kế đường ống công nghiệp, một kích thước danh nghĩa bao gồm nhiều biến số vật lý khác nhau mà bạn cần phân biệt rõ:

• DN (Nominal Diameter): Kích thước danh nghĩa dùng để gọi tên.

• OD (Outside Diameter): Đường kính ngoài thực tế của ống.

• ID (Inside Diameter): Đường kính trong thực tế, quyết định lưu lượng dòng chảy.

• Wall Thickness: Độ dày thành ống.

Cùng một chuẩn , nhưng nếu bạn chọn các tiêu chuẩn ống khác nhau (ví dụ ống thép đúc theo lịch trình Sch 40 hay Sch 80, hoặc ống nhựa uPVC, ống inox vi sinh), đường kính trong và ngoài thực tế sẽ có sự chênh lệch. Đây là lý do vì sao kỹ sư không bao giờ chỉ nhìn vào con số danh nghĩa mà bỏ qua bản vẽ kỹ thuật chi tiết.

DN15 So Với NPS 1/2 Inch

Trong hệ thống tiêu chuẩn kỹ thuật toàn cầu, và NPS $1/2$ inch được sử dụng song song để chỉ cùng một cấp kích thước danh nghĩa trong hầu hết các ứng dụng đường ống thông dụng.

Tuy nhiên, bạn không nên mặc định rằng “luôn bằng chính xác $1/2$ inch trong mọi trường hợp lắp đặt”. Cách diễn đạt chính xác về mặt kỹ thuật là: thường tương ứng với NPS $1/2$. Khi tiến hành đấu nối thực tế—đặc biệt là đối với các hệ thống ren hoặc mặt bích tiêu chuẩn khác nhau (như ren BSPT của Anh hay NPT của Mỹ)—vẫn cần kiểm tra kỹ thông số bước ren và kích thước hình học để đảm bảo khớp hoàn toàn.

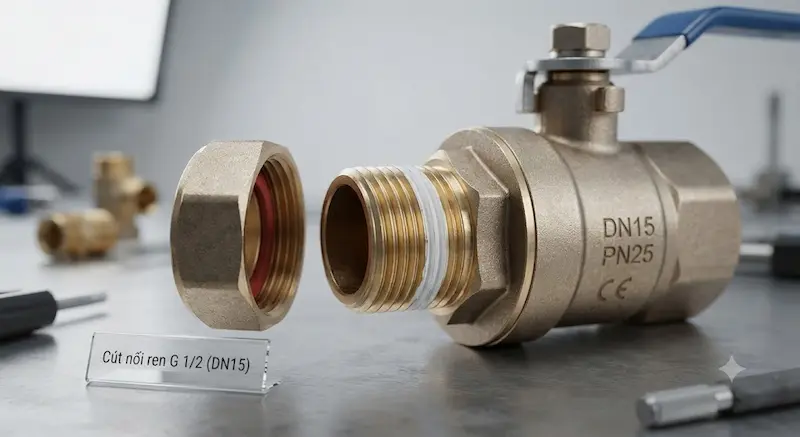

Kích Thước Trong Ống, Van Và Fitting

Ký hiệu xuất hiện trên rất nhiều cấu kiện khác nhau của hệ thống:

Pipe (Đường ống): Cần kiểm tra tiêu chuẩn sản xuất, đường kính ngoài (OD) và độ dày thành ống trước khi chọn mua phụ kiện hàn hoặc nối.

Valve (Van công nghiệp): Có mặt trên hầu hết các dòng như van bi (ball valve), van bướm, van cổng (gate valve), van cầu (globe valve), van một chiều (check valve) và van điều khiển. Tuy nhiên, chiều dài tổng thể (face-to-face) của từng loại van sẽ khác nhau.

Fitting (Phụ kiện ống): Bao gồm co (elbow), tê (tee), côn thu (reducer), măng sông (coupling) dùng để chuyển hướng hoặc chia nhánh đường ống.

Flange (Mặt bích): Khi dùng mặt bích , bắt buộc phải kiểm tra tiêu chuẩn bích (ANSI, JIS, DIN), áp lực chịu tải (pressure class), tâm lỗ bu-lông và bề mặt làm kín.

Điểm cốt lõi cần nhớ:  chỉ là một phần thông tin kích thước; nó chưa đủ để khẳng định sự tương thích tuyệt đối nếu bỏ qua các tiêu chuẩn cơ khí đi kèm.

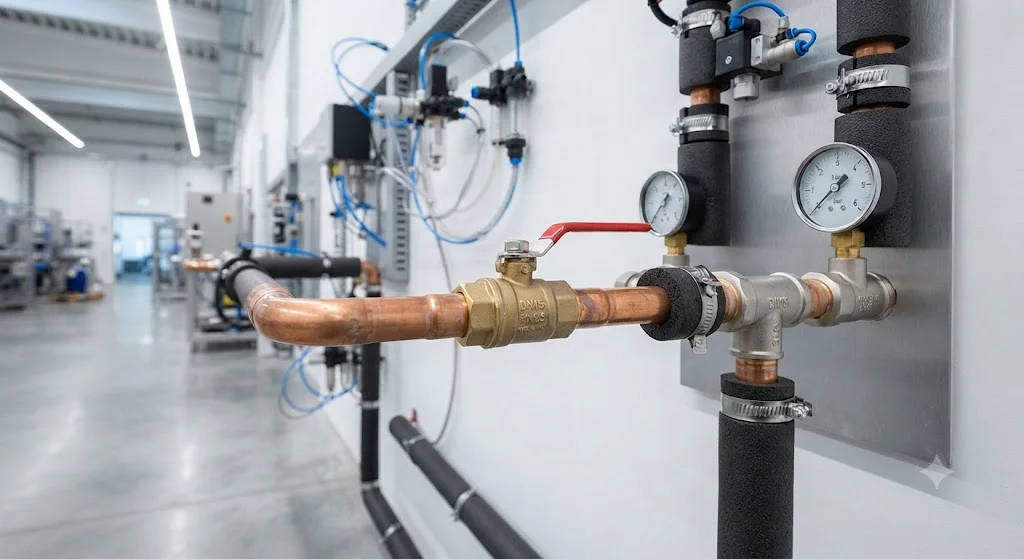

DN15 Có Thể Dùng Cho Hệ Thống Nào?

Kích thước (hoặc NPS $1/2$) xuất hiện với mật độ dày đặc trong các hệ thống quy mô nhỏ và trung bình:

• Hệ thống cấp thoát nước sinh hoạt và công nghiệp.

• Hệ thống khí nén (compressed air) và mạch điều khiển khí nén (pneumatic systems).

• Hệ thống hơi nước (steam) quy mô nhỏ, nếu van và ống được thiết kế vật liệu chịu nhiệt phù hợp.

• Hệ thống khí công nghiệp, đường ống công nghệ (process piping).

• Hệ thống điều hòa không khí HVAC và các đường ống đo lường (instrumentation).

Tuy nhiên, không phải loại nào cũng dùng được cho mọi môi chất. Kỹ sư luôn phải kiểm tra áp suất, nhiệt độ, khả năng tương thích hóa học của vật liệu thân van trước khi lắp đặt.

DN20 Và DN25 Khác Nhau Thế Nào?

Để dễ hình dung sự khác biệt giữa các kích thước lân cận trong hệ thống, hãy tham khảo bảng so sánh sau:

Khi kích thước tăng từ lên DN20 hoặc DN25, diện tích mặt cắt ngang và khả năng thông lưu (flow capacity) tăng lên đáng kể. Tuy nhiên, lưu lượng thực tế qua thiết bị còn phụ thuộc vào tổn thất áp suất (pressure drop) và hình học bên trong của van.

Khi Nào Nên Sử Dụng ?

Kích thước là sự lựa chọn tối ưu khi:

• Hệ thống yêu cầu đường kính danh nghĩa nhỏ, tối ưu không gian lắp đặt hẹp.

• Lưu lượng dòng chảy yêu cầu không quá lớn.

• Các thiết bị đầu cuối hoặc cổng kết nối sử dụng chuẩn NPS $1/2$.

• Lắp đặt cho các đường ống nhánh phụ hoặc hệ thống đo lường tín hiệu (instrument lines).

Tuy nhiên, tránh tình trạng chọn kích thước van chỉ dựa vào cảm tính hoặc nhìn kích thước đầu ren bên ngoài. Cần kết hợp tính toán lưu lượng (flow rate), áp suất, nhiệt độ và độ sụt áp cho phép của toàn bộ hệ thống.

Những Sai Lầm Thường Gặp Khi Chọn

• Sai lầm 1: Đinh ninh rằng có nghĩa là đường kính vật lý đúng bằng $15\text{ mm}$.

• Sai lầm 2: Mặc định và $1/2$ inch lúc nào cũng có thông số hình học hoàn toàn trùng khớp ở mọi tiêu chuẩn.

• Sai lầm 3: Chỉ kiểm tra thông số DN mà bỏ qua tiêu chuẩn sản xuất (ASME, JIS, DIN).

• Sai lầm 4: Không kiểm tra kỹ kiểu kết nối ren (ren trong, ren ngoài, BSP hay NPT).

• Sai lầm 5: Bỏ qua cấp áp suất (pressure rating), dẫn đến việc chọn nhầm van chịu áp thấp cho hệ thống áp cao.

• Sai lầm 6: Không kiểm tra đường kính trong (ID/OD) khi kết nối với các loại ống có độ dày thành ống đặc thù.

• Sai lầm 7: Cho rằng mọi loại van của các hãng khác nhau đều có kích thước lắp đặt (face-to-face) y hệt nhau.

Cách Chọn Van Hoặc Ống  Phù Hợp

Quy trình 8 bước tiêu chuẩn giúp bạn chọn mua chính xác thiết bị :

Bước 1: Xác định rõ có đúng là kích thước danh nghĩa mà bản vẽ thiết kế yêu cầu không.

Bước 2: Đối chiếu tương đương với chuẩn hệ inch (NPS $1/2$).

Bước 3: Xác định rõ tiêu chuẩn áp dụng: ASME, EN, DIN, JIS hay ISO.

Bước 4: Kiểm tra kiểu kết nối: Nối ren (threaded), mặt bích (flanged), hàn lồng (socket weld) hay hàn đối đầu (butt weld).

Bước 5: Kiểm tra cấp áp suất làm việc của hệ thống.

Bước 6: Xác định vật liệu cấu tạo phù hợp với môi chất (Inox, Đồng, Thép carbon, Nhựa).

Bước 7: Kiểm tra kích thước thực tế trong Catalogue/Datasheet của nhà sản xuất.

Bước 8: Đối chiếu với đường ống hoặc phụ kiện hiện hữu tại công trình trước khi tiến hành đặt hàng.

Checklist Trước Khi Mua Sản Phẩm

•  Kích thước danh nghĩa chính xác: .

•  Đã xác định tương đương NPS / inch ($1/2$ inch).

•  Tiêu chuẩn ống/van/fitting đã được xác định rõ ràng.

•  Kiểu kết nối (ren, bích, hàn) phù hợp với thực tế.

•  Cấp áp suất (Pressure rating) đáp ứng an toàn.

•  Vật liệu thân và gioăng làm kín tương thích với môi chất.

•  Dải nhiệt độ làm việc nằm trong giới hạn cho phép.

•  Đã kiểm tra đường kính ngoài (OD) và trong (ID) nếu đấu nối ống.

•  Đã kiểm tra khoảng cách lắp đặt (face-to-face dimensions).

•  Đã đối chiếu thông số trực tiếp từ Datasheet của đúng mã sản phẩm.

FAQ

DN15 bằng bao nhiêu inch?

Ký hiệu thường được quy ước tương ứng với kích thước danh nghĩa NPS $1/2$ inch trong hệ thống tiêu chuẩn quốc tế.

có phải là 15 mm không?

Không. là kích thước danh nghĩa (Nominal Diameter) dùng để định danh, không phải là con số thể hiện đường kính vật lý cố định bằng $15\text{ mm}$.

có bằng 1/2 inch không?

và $1/2$ inch thường được dùng thay thế cho nhau để chỉ cùng một cấp kích thước, tuy nhiên kích thước vật lý chi tiết cần được kiểm tra kỹ theo tiêu chuẩn sản xuất cụ thể.

dùng cho những loại van nào?

xuất hiện phổ biến trên các dòng van công nghiệp thông dụng như van bi, van cổng, van cầu, van một chiều và các loại van điều khiển tự động kích thước nhỏ.

có lắp vừa mọi loại ống 1/2 inch không?

Không nên chủ quan lắp lẫn. Bạn cần kiểm tra kỹ tiêu chuẩn ren (như BSP, NPT), tiêu chuẩn chế tạo ống và áp suất làm việc để đảm bảo độ khít và an toàn tuyệt đối.

Kết luận: Không Chỉ Đơn Thuần Là “15 mm”

Hiểu đúng bản chất của giúp kỹ sư và nhà quản lý mua sắm tránh được những rủi ro sai sót tốn kém tại công trình. Hãy ghi nhớ rằng đây là một kích thước danh nghĩa thường tương ứng với NPS $1/2$, nhưng các thông số vật lý thực tế luôn phụ thuộc vào tiêu chuẩn chế tạo và dòng sản phẩm cụ thể. Đối với các hệ thống kỹ thuật quan trọng, việc tra cứu kỹ lưỡng tài liệu từ nhà sản xuất là quy tắc bắt buộc.
