Van Xoay Xả Bụi Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống xử lý khí thải, thu hồi bụi mịn hay cấp xả liệu từ bồn chứa, hiện tượng rò rỉ áp suất ngược và sụt áp chênh lệch là nguyên nhân chính làm suy giảm hiệu suất vận hành. Sự cố này không chỉ khiến nhà máy thất thoát nguyên vật liệu mà còn dễ gây tắc nghẽn toàn tuyến.

Để giải quyết triệt để vấn đề này, van xoay xả bụi (rotary airlock valve) đã trở thành thiết bị chuyên dụng không thể thiếu. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành, thông số kỹ thuật và cách lựa chọn Rotary Airlock Valve chuẩn kỹ thuật cho hệ thống của bạn.

Van Xoay Xả Bụi Là Gì? Cấu Tạo Gồm Những Bộ Phận Nào?

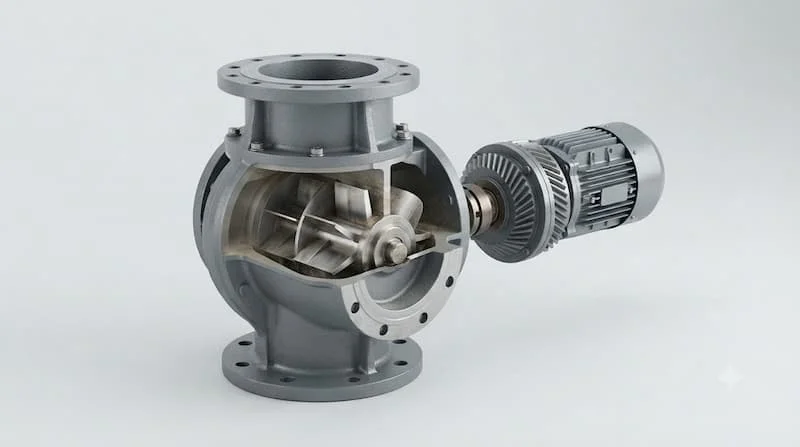

Rotary Airlock Valve là loại van công nghiệp được sử dụng để xả định lượng vật liệu dạng bột, hạt hoặc bụi mịn từ phễu, cyclone, bồn chứa ra ngoài mà vẫn duy trì độ kín khí, ngăn dòng không khí dội ngược vào hệ thống.

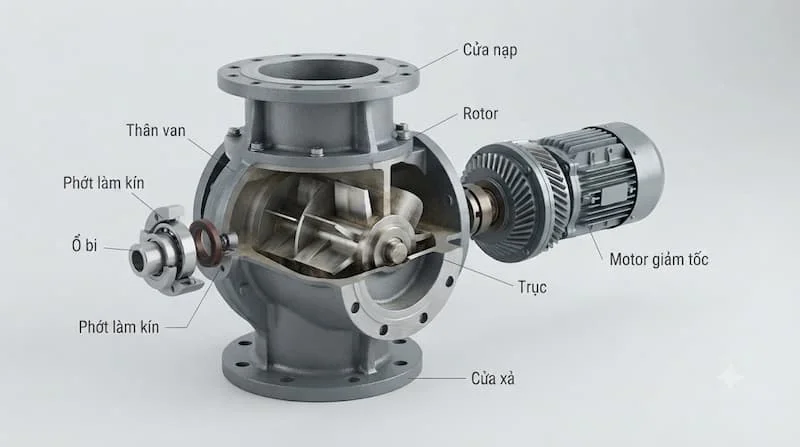

Một cụm Rotary Airlock Valve tiêu chuẩn vận hành bền bỉ nhờ sự phối hợp đồng bộ giữa các chi tiết kỹ thuật cốt lõi:

Thân van

Được đúc khối bằng gang, thép carbon hoặc inox với thiết kế buồng kín chịu lực. Thân van đóng vai trò làm khung đỡ chắc chắn, bề mặt bên trong được gia công chính xác để chịu ma sát liên tục từ bụi mịn và môi trường vận hành khắc nghiệt.

Rotor cánh gạt

Trục rotor được thiết kế nhiều khoang chứa vật liệu (thường từ 6 đến 8 cánh gạt). Bộ phận này chịu trách nhiệm đong đo và vận chuyển bụi xả xuống bên dưới. Khoảng hở giữa mép cánh rotor và lòng thân van được khống chế ở mức cực nhỏ để đảm bảo độ kín khí tối đa.

Trục và ổ bi

Trục van truyền động mô-men xoắn trực tiếp từ motor giảm tốc tới rotor. Ổ bi (bạc đạn) được bố trí tách biệt ra khỏi buồng xả bụi nhằm chịu tải cơ học cao và ngăn cản bụi mịn chui vào gây kẹt rơ.

Bộ truyền động

Bao gồm motor điện kết hợp với hộp giảm tốc, giúp điều chỉnh tốc độ quay của rotor ở mức thấp (thường từ 10 - 35 vòng/phút). Truyền động có thể thông qua khớp nối trực tiếp hoặc xích tải.

Phớt và bộ phận làm kín

Sử dụng các loại phớt chặn (Packing seal, Lip seal) chịu nhiệt và chống ăn mòn. Chi tiết này ngăn chặn tuyệt đối bụi lọt vào ổ trục và bảo vệ các bộ phận bên trong van không bị rò rỉ áp suất out ra môi trường.

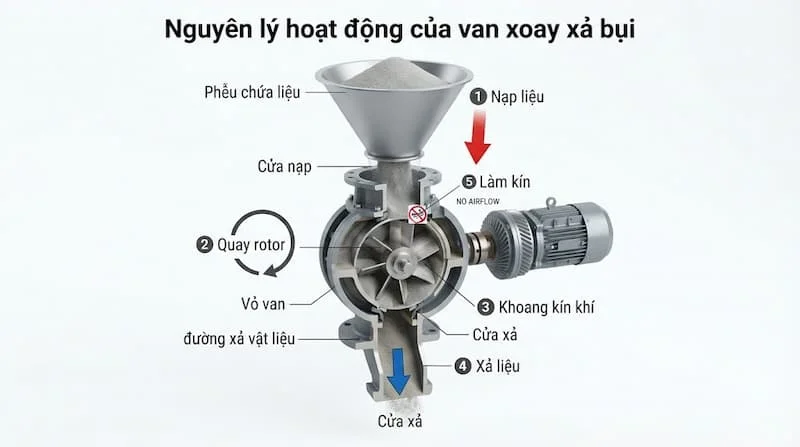

Nguyên Lý Hoạt Động Của Rotary Airlock Valve

Cách thức vận hành của van dựa trên cơ chế phân chia khoang quay định lượng khép kín theo đúng chu trình kỹ thuật:

1. Tiếp nhận vật liệu: Bụi hoặc vật liệu dạng hạt rơi tự do từ phễu thu, cyclone xuống cửa vào phía trên của van.

2. Định lượng vào khoang: Vật liệu đong đầy vào các khoang trống nằm giữa các cánh gạt của rotor.

3. Xoay vận chuyển: Motor giảm tốc kéo rotor quay chậm rãi với tốc độ ổn định, đưa khoang chứa bụi dịch chuyển dần xuống phía cửa xả bên dưới.

4. Xả nguyên liệu: Khi khoang chứa xoay đến vị trí cửa ra đáy, vật liệu rơi ra ngoài theo trọng lực với lưu lượng tương đối ổn định.

5. Tái lập chu kỳ: Các khoang rỗng tiếp tục xoay ngược lên cửa trên để đón đợt bụi tiếp theo.

Tại sao Rotary Airlock Valve vừa xả bụi vừa hạn chế trao đổi khí?

Tính năng kín khí (airlock) đạt được nhờ cơ chế các cánh gạt liên tục chia nhỏ không gian buồng van. Tại bất kỳ thời điểm nào, luôn có ít nhất 2 cánh gạt áp sát vào lòng thân van. Kết hợp với khe hở gia công siêu nhỏ, van tạo ra một chướng ngại vật thủy lực ngăn dòng không khí chênh lệch áp suất dội ngược lại hệ thống phía trên.

Phân Loại Rotary Airlock Valve Phổ Biến

Để đáp ứng chính xác yêu cầu của từng môi trường sản xuất, van xoay công nghiệp được chia thành nhiều dòng sản phẩm chính:

Rotary Airlock Valve thân gang

• Đặc điểm: Thân đúc bằng gang cầu hoặc gang xám có độ dày cao, khả năng chịu lực nén cơ học cực tốt.

• Ưu điểm: Kháng mài mòn cao khi tiếp xúc với xi măng, đá, khoáng sản. Chi phí đầu tư hợp lý.

• Ứng dụng: Hệ thống lọc bụi công nghiệp nặng, trạm trộn bê tông, sản xuất vật liệu xây dựng.

Rotary Airlock Valve thân thép

• Đặc điểm: Cấu tạo gia công bằng thép tấm hoặc thép đúc carbon tiêu chuẩn.

• Ưu điểm: Dễ dàng tùy chỉnh kích thước mặt bích, kết cấu linh hoạt, chịu va đập cơ học tốt.

• Ứng dụng: Các hệ thống thu hồi bụi gỗ, nhựa, sản xuất thức ăn chăn nuôi.

Rotary Airlock Valve inox

• Đặc điểm: Toàn bộ phần tiếp xúc liệu làm từ inox 304 hoặc 316.

• Ưu điểm: Chống ăn mòn hóa chất tuyệt đối, bề mặt sáng bóng không bám dính vật liệu.

• Ứng dụng: Nhà máy chế biến thực phẩm, dược phẩm, hóa chất tinh khiết.

Rotary Airlock Valve tiêu chuẩn và van chịu nhiệt

So với dòng tiêu chuẩn (chịu nhiệt dưới 80°C), dòng van chịu nhiệt (chịu từ 150°C đến hơn 400°C) có thiết kế ổ bi đặt dời hẳn ra ngoài thân van (outboard bearings). Đồng thời, màng phớt và vật liệu cánh gạt sử dụng hợp kim chịu nhiệt độ cao để tránh biến dạng nhiệt.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Khảo sát kỹ thông số catalogue giúp kỹ sư chọn đúng thiết bị phù hợp với công suất hệ thống:

So Sánh Rotary Airlock Valve Với Các Phương Pháp Khác

Rotary Airlock Valve Được Sử Dụng Ở Đâu?

Sản phẩm đóng vai trò then chốt trong các dây chuyền thu hồi vật liệu dạng hạt và bụi mịn:

• Hệ thống lọc bụi túi vải: Lắp dưới đáy phễu thu để xả bụi liên tục ra ngoài mà không làm thất thoát áp suất quạt hút.

• Hệ thống Cyclone: Xả bụi ly tâm sau quá trình tách, ngăn hiện tượng khí lọt ngược làm giảm hiệu suất tách bụi.

• Silo và phễu chứa bột: Cấp xả liệu định lượng cho các ngành sản xuất bột mì, nhựa, thức ăn chăn nuôi.

• Nhà máy xi măng, khoáng sản: Xả bụi clinker, đá vôi trong môi trường có tính ăn mòn bề mặt cao.

• Ngành thực phẩm & Dược phẩm: Sử dụng van sao xả bụi inox để định lượng nguyên liệu khô an toàn vệ sinh.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van

• Chỉ chọn theo kích thước mặt bích: Chọn van vừa đường ống nhưng lưu lượng xả thực tế của khoang lại quá nhỏ gây nghẽn phễu.

• Bỏ qua tính mài mòn của vật liệu: Chọn van thân thép cho xả bụi thạch anh hay tro bay làm mòn vẹt cánh rotor chỉ sau vài tháng.

• Không tính toán chênh lệch áp suất: Sử dụng van xả bụi thông thường cho hệ thống vận chuyển khí nén áp âm cao làm rò rỉ khí nghiêm trọng.

• Chọn motor quá yếu: Bụi bám cứng hoặc dồn ứ làm kẹt cứng rotor, gây cháy motor giảm tốc.

• Lắp đặt lệch tâm: Lắp lệch bích gây ứng suất xoắn lên trục van, làm vỡ ổ bi và hư hỏng phớt chặn.

Checklist 7 Bước Lựa Chọn Rotary Airlock Valve Phù Hợp

1. Bước 1 - Xác định vật liệu: Phân tích dạng bụi (bột mịn, hạt, xơ), tỷ trọng ($kg/m^3$) và độ ăn mòn.

2. Bước 2 - Tính toán lưu lượng: Xác định khối lượng bụi cần xả trong 1 giờ ($m^3/h$ hoặc $Tons/h$).

3. Bước 3 - Xác định kích thước: Chọn kích thước cửa vào/ra khớp với phễu xả hiện hữu.

4. Bước 4 - Xác định chênh áp: Đo đạc áp suất âm hoặc dương tại vị trí xả xả liệu.

5. Bước 5 - Chọn vật liệu đúc: Lựa chọn thân gang cho bụi thô, inox cho hóa chất/thực phẩm.

6. Bước 6 - Xác định nhiệt độ: Lựa chọn cấu hình van tiêu chuẩn hay van chịu nhiệt cao cấp.

7. Bước 7 - Lựa chọn bộ truyền động: Chọn công suất motor, tỷ số truyền hộp giảm tốc và điện áp sử dụng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Rotary Airlock Valve

Quy trình thi công đúng chuẩn giúp nâng cao tuổi thọ vận hành thiết bị:

• Căn chỉnh đồng tâm: Đảm bảo mặt bích phễu và bích van phẳng tuyệt đối, siết đều bu-lông chéo góc.

• Lắp đặt khớp co giãn: Nên bố trí khớp nối mềm ngay phía trên cửa vào để tránh tải trọng bồn chứa đè nặng lên van.

• Kiểm tra chiều quay: Đảm bảo motor giảm tốc quay đúng chiều mũi tên chỉ dẫn trên thân van.

• Bảo dưỡng ổ bi: Tra mỡ chịu nhiệt định kỳ cho bạc đạn, kiểm tra siết lại phớt chặn nếu phát hiện rò bụi.

• Kiểm tra khoảng hở: Định kỳ đo đạc độ mài mòn giữa mép cánh rotor và lòng thân van để có phương án gia công bù.

FAQ - Câu Hỏi Thường Gặp Về Rotary Airlock Valve

1. Rotary Airlock Valve dùng để làm gì?

Van dùng để xả định lượng bụi, bột hoặc vật liệu dạng hạt từ các thiết bị thu bụi (cyclone, túi vải, silo) ra ngoài mà vẫn duy trì kín khí cho hệ thống.

2. Van xoay xả bụi có chịu được nhiệt độ cao không?

Có. Các dòng van xoay chịu nhiệt được thiết kế ổ bi đặt ngoài, phớt chịu nhiệt và vật liệu hợp kim chuyên dụng có thể làm việc ở nhiệt độ từ 200°C đến 450°C.

3. Nguyên nhân chính khiến van xoay xả bụi bị kẹt là gì?

Thường do vật thể lạ (sắt thép, đá to) rơi vào buồng van, vật liệu bị ẩm vón cục bám cứng lòng van, hoặc do lắp đặt lệch tâm gây nghiêng trục.

4. Có thể điều chỉnh lưu lượng xả của van xoay được không?

Có thể điều chỉnh bằng cách thay đổi tốc độ quay của motor thông qua biến tần (VFD) hoặc chọn tỷ số truyền hộp giảm tốc phù hợp.

Định Hướng Lựa Chọn Van Xoay Xả Bụi Cho Công Trình

Sử dụng van xoay xả bụi đúng chuẩn kỹ thuật là chìa khóa duy trì hiệu suất thu hồi bụi, ngăn ngừa sự cố sụt áp và tối ưu hóa chi phí vận hành cho nhà máy. Việc hiểu rõ đặc tính vật liệu và lưu lượng xả sẽ giúp doanh nghiệp lựa chọn đúng model bền bỉ nhất.

Bạn đang cần tìm giải pháp van xoay xả bụi chất lượng cao cho hệ thống lọc bụi túi vải, cyclone hay silo chứa? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi, cung cấp kích thước mặt bích, lưu lượng xả và nhiệt độ làm việc để nhận tư vấn kỹ thuật chuyên sâu cùng báo giá ưu đãi nhất đối với van xoay xả bụi.
